eNSP学习记录一——创建网络拓扑并配置

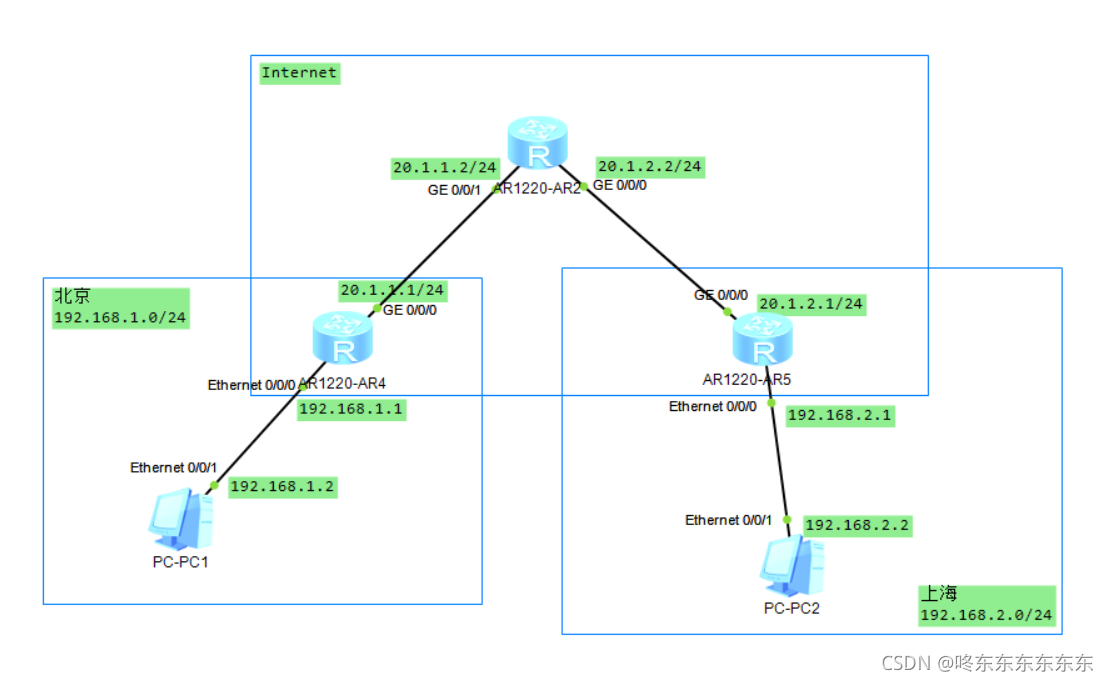

一、创建网络网络拓扑
我目前也是个小菜,所以感觉路由器使用AR1220会好一点,既可以当交换机又可以当路由器,需要什么接口再自己去添加对应的模块,不过目前我对于这些接口还不是很了解(仅限于计网课本上的了解。。。
接口对应,线的话目前都还只是使用Copper。
二、配置PC和路由的IP并保存
sy
system-view
功能:Enter system view, return user view with Ctrl+Z.
sysname R2
功能:改名为R2
由于AR1220是路由器和交换机二合一的设备,PC接到AR1220的交换机的接口上,而路由器和交换机是通过虚拟接口连接的。
交换机默认在VLAN1中,所以配置命令为:
interface Vlanif 1
其中,Vlanif 1是Vlan interface 1的意思。
ip address 192.168.1.1 24
或
ip address 192.168.1.1 255.255.255.0
功能:设置接口的IP地址。
如果报错:
Error: The address already exists.
是因为已经配置了IP地址了,这时候只需:
undo ip address
查看接口的配置:
display this
推出命令:
quit
而在Internet中配置接口的话,
进入GigabitEthernet:(按[tab]键可以补全命令)
interface GigabitEthernet 0/0/0
功能:配置GE接口。
在GigabitEthernet0/0/1中,执行:
interface g 0/0/0
可以直接切换至GigabitEthernet0/0/0,不必再使用quit。
display current-configuration
功能:展示当前配置。
注意:如果不保存配置,一断电就没了!!!
save
功能:保存当前路由器的配置。
三、设置静态路由
路由器默认只知道直连的网段,没有直连的网段需要管理员添加静态路由,使之被路由器感知。
display ip routing-table
功能:查看该路由器的路由规则。
ip route-static 192.168.2.0 24 20.1.1.2
#ip roste-static [destination] [mark] [NextHop]
功能:添加该路由器的静态路由。
