aduino做主站通过modbus通讯读取温湿度

aduino做主站通过modbus通讯读取温湿度

水平有限,仅供参考

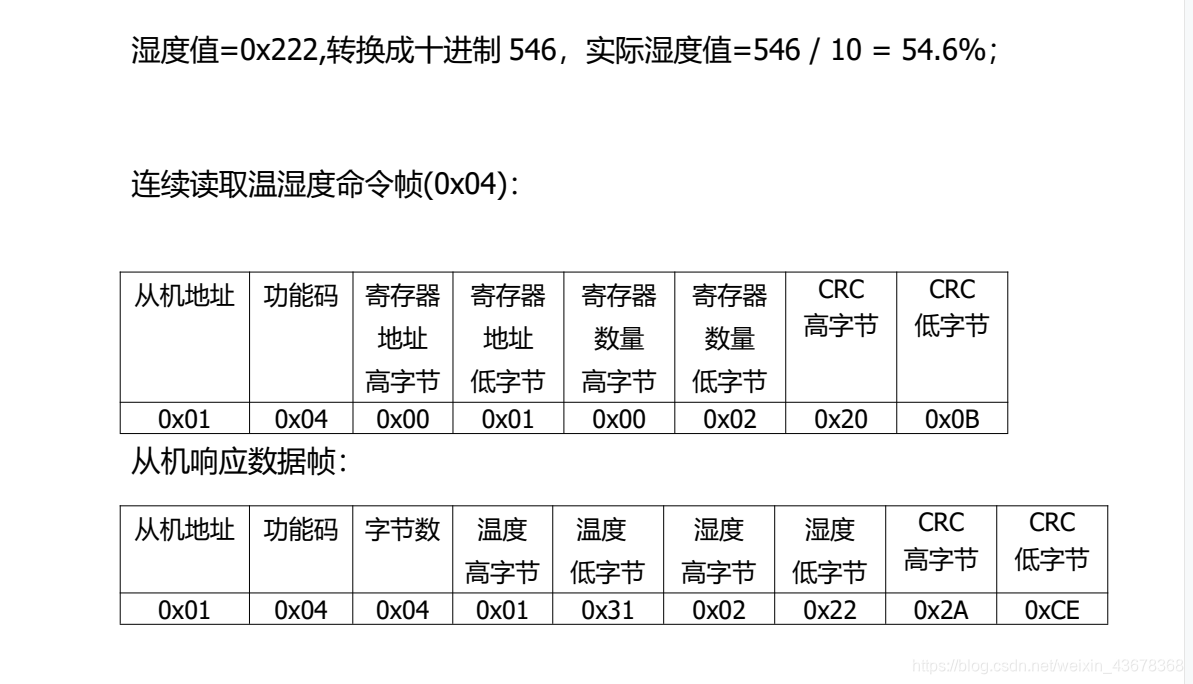

带485口的温湿度模块
在这里插入图片描述
这里我用的是自定义的串口,最大波特率只有9600,串口1的波特率可以115200
实际操作还需要个TTL转485的模块,我这里用的是TTL转USB的模块,我想接线大家应该都懂就不做解释了。

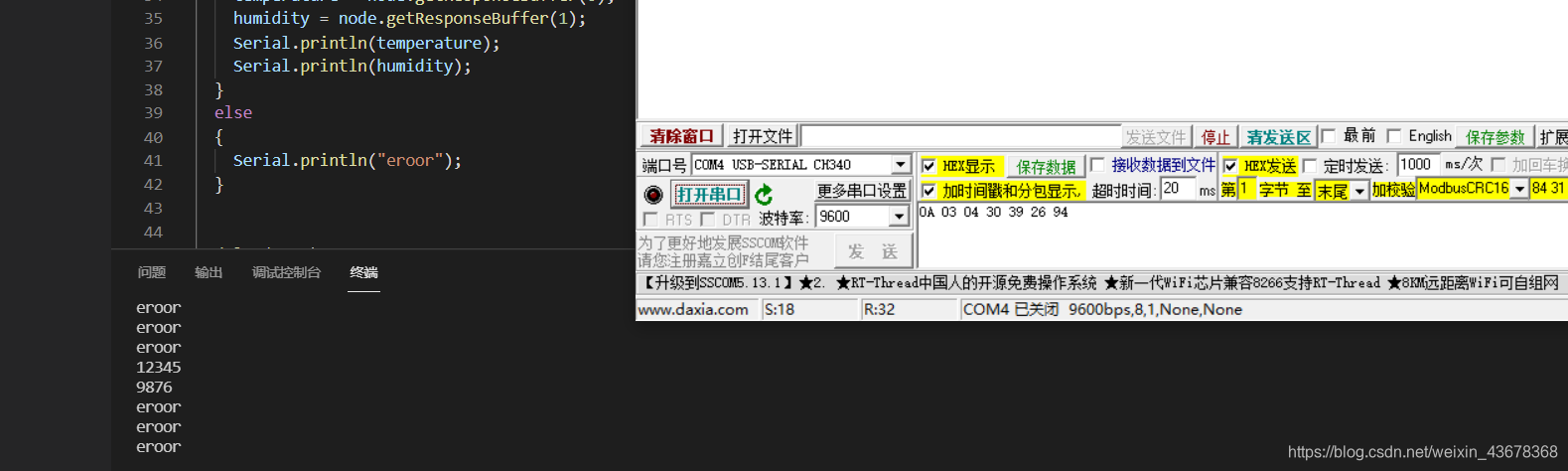

看结果
我在模拟时需要在接收到信息的1s内点发送
在这里插入图片描述

代码如下:
需要先下载 ModbusMaster 库文件

#include <ModbusMaster.h>
#include <SoftwareSerial.h>

ModbusMaster node; // instantiate ModbusMaster object
SoftwareSerial BTserial(4, 5); // 建立SoftwareSerial对象,RX引脚4, TX引脚5

uint16_t temperature =0;
uint16_t humidity =0;

void setup()
{
  Serial.begin(9600);
  BTserial.begin(9600);

  //in Modbus slave ID and serial
  node.begin(10, BTserial);
  // Callbacks allow us to configure the RS485 transceiver correctly
}

bool state = true;

void loop()
{
  uint8_t result;   //创建接收缓冲区
  uint16_t sum_add = 1;  //读取寄存器的起始地址
  uint16_t sum_leng = 2;//读取寄存器的长度

  result = node.readHoldingRegisters(sum_add, sum_leng);
  //seng  = 0A 03 00 01 00 02 94 B0
  //red =   0A 03 04 30 39 26 94 84 31

  if (result == node.ku8MBSuccess)
  {
    temperature = node.getResponseBuffer(0);
    humidity = node.getResponseBuffer(1);
    Serial.println(temperature);
    Serial.println(humidity);
  }
  else
  {
    Serial.println("eroor");
  }


  delay(1000);
}
要使用Arduino通过Modbus通信读取电压,需要进行以下步骤: 1. 确定Modbus通信的物理连接方式,例如RS485或者TCP/IP。 2. 选择适当的Modbus库,例如ModbusMaster库或者ModbusSlave库。 3. 编写代码实现Modbus通信,并设置通信参数,例如波特率、数据位、校验位等。 4. 配置电压传感器并将其连接到Arduino上。 5. 编写代码读取电压传感器的数据,并将其转换为Modbus协议的格式。 以下是一个简单的示例代码,用于通过Modbus通信读取电压传感器的数据: ```C++ #include <ModbusMaster.h> //定义Modbus通信参数 #define BAUDRATE 9600 #define PARITY 'N' #define DATA_BITS 8 #define STOP_BITS 1 //定义Modbus地址 #define VOLTAGE_ADDR 0x0001 //定义Modbus通信对象 ModbusMaster modbus; void setup() { //初始化串口 Serial.begin(9600); //设置Modbus通信参数 modbus.begin(1, Serial); modbus.setSlaveId(1); modbus.setTimeout(1000); modbus.setBaudrate(BAUDRATE); modbus.setParity(PARITY); modbus.setDataBits(DATA_BITS); modbus.setStopBits(STOP_BITS); //设置电压传感器引脚 pinMode(A0, INPUT); } void loop() { //读取电压传感器数据 float voltage = analogRead(A0) * 5.0 / 1023.0; //将电压数据转换为Modbus协议的格式 uint16_t voltageData[2]; voltageData[0] = (uint16_t) (voltage * 10); voltageData[1] = (uint16_t) ((voltage * 10 - voltageData[0]) * 10); //通过Modbus通信发送电压数据 modbus.writeMultipleRegisters(VOLTAGE_ADDR, 2, voltageData); //等待一段时间后再次读取电压数据 delay(1000); } ``` 在上述代码中,我们使用了ModbusMaster库来实现Modbus通信,并使用了analogRead函数读取了电压传感器的数据。在发送数据时,我们将电压数据乘以10并转换为两个16位的整数,以符合Modbus协议的要求。最后,我们使用writeMultipleRegisters函数将数据发送到Modbus。 请注意,上述代码仅作为示例,实际应用中需要根据具体情况进行修改和调整。
