今天捡了个Nucleo-F401RE（其实是同事离职后，收拾他桌子时发现他遗留下来的）；看着这块板子做的挺精致，拿来玩玩！

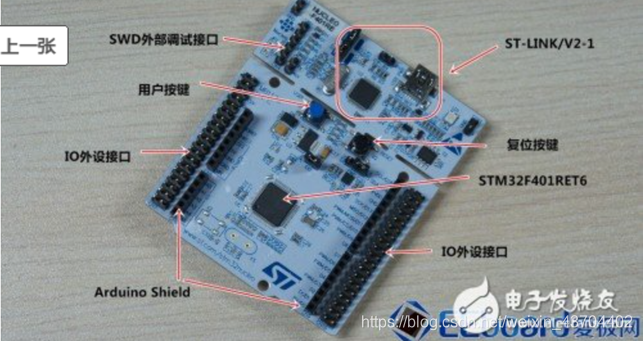

搜索了点资料如下在这里插入图片描述

CN2的短接线主要是将SWD连接到了F401芯片上，若想用这块板子的st_link调试其他设备，可将跳线去除，将CN4用线连接到其他设备。
在这里插入图片描述

• STM32F401RET6微控制器，基于ARM Cortex-M4处理器，带DSP，最高支持84MHz主频
• 支持Arduino UNO R3 Shield扩展板，微控制器所有IO口引脚通过排针座引出
• ST-LINK/V2-1调试器，支持对外部微控制器调试
• 3个LED：一个USB通讯LED、一个电源LED、一个用户LED；两个机械按键：复位、用户
• USB接口的3个不同功能：虚拟串口、容量存储、调试接口
• 3种不同供电方式：mini USB接口供电、IO引脚用电、通过Arduino UNO R3 Shield接口供电
• 支持Keil、IAR、embed在线IDE的设计工具

现在用这块板点亮用户LED；

新建一个LED的project
选择STM32F401RE芯片

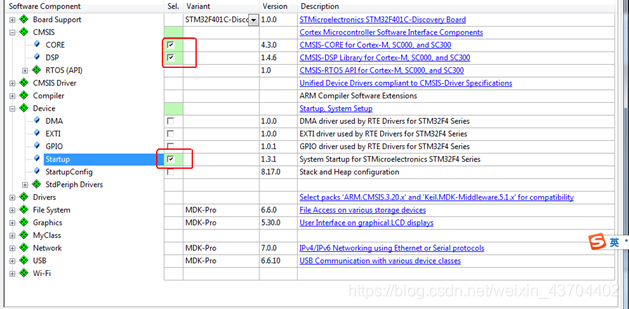

之后进行如下配置

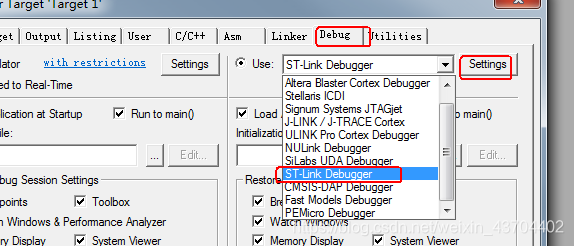

在这里插入图片描述

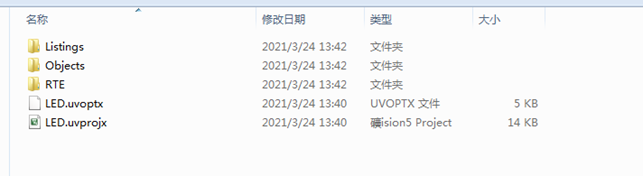

新建一个叫USER的文件夹，在里面创建main.c文件；将stm32f4xx_conf.h添加到这个文件夹下；
并且将STM32F4xx_StdPeriph_Driver文件夹放在项目根目录，这个两个items去网上自己下载；

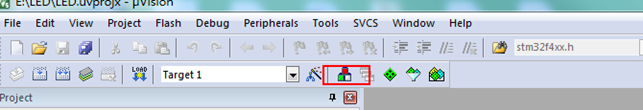

选择keil里面的project manage items

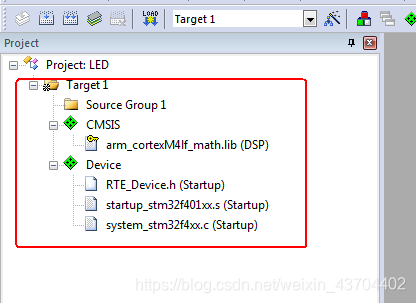

创建两个Groups，分别叫USER和LIB

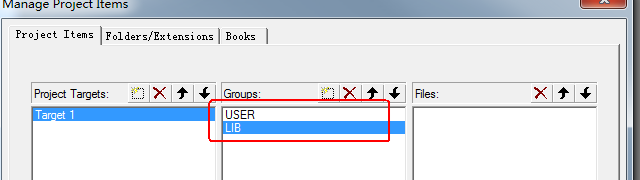

在这里插入图片描述

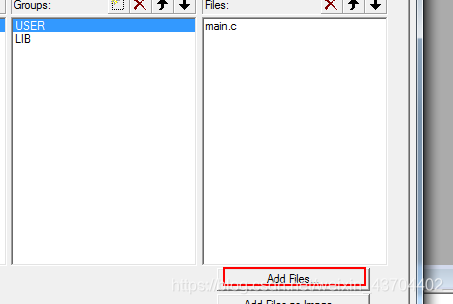

将main.c添加到USER里面
在这里插入图片描述

将STM32F4xx_StdPeriph_Driver文件夹下src下的所有.c文件添加到LIB中

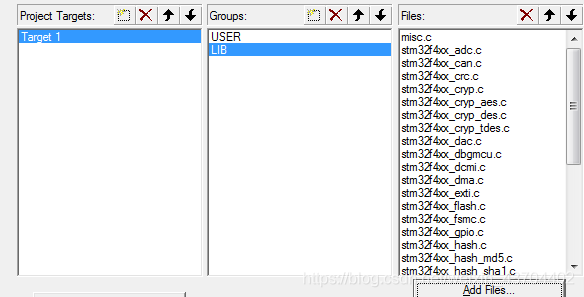

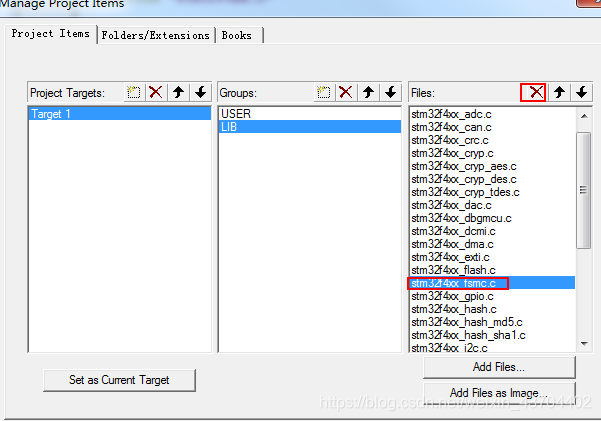

在这里插入图片描述

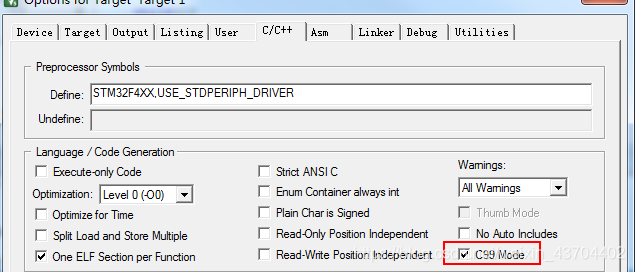

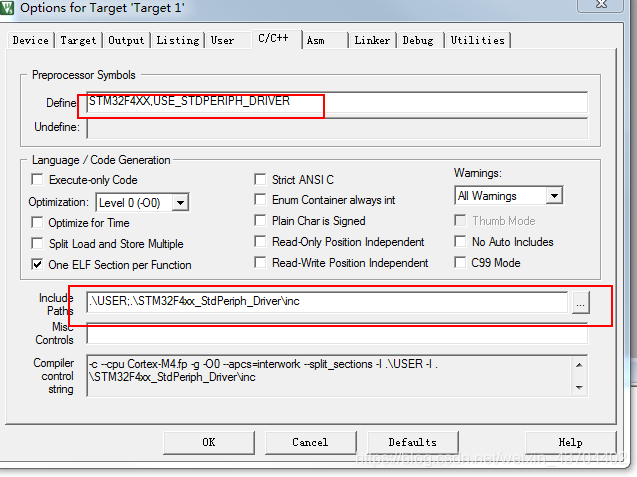

鼠标右击工程进入配置的选项面板，进入C/C++的选项里输入STM32F4XX,USE_STDPERIPH_DRIVER，这就是告诉编译器有用ST的库了
写代码

#include "stm32f4xx.h"

void GPIO_Initialize (void)
{

  RCC->AHB1ENR |=  (1ul << 0);
  GPIOA->MODER   &= ~((3ul << 2*5));
  GPIOA->MODER   |=  ((1ul << 2*5));
  GPIOA->OTYPER  &= ~((1ul <<   5));
  GPIOA->OSPEEDR &= ~((3ul << 2*5));
  GPIOA->OSPEEDR |=  ((1ul << 2*5));
  GPIOA->PUPDR   &= ~((3ul << 2*5));
}
int main()
{
    GPIO_Initialize();
	while(1)
	{

        GPIO_WriteBit(GPIOA, GPIO_Pin_5, Bit_SET);
        int temp_cnt=1000000;
        while(temp_cnt--);
        GPIO_WriteBit(GPIOA, GPIO_Pin_5, Bit_RESET);
        temp_cnt=1000000;
        while(temp_cnt--);
	}
}
