多边界负载方案

方案原理详述

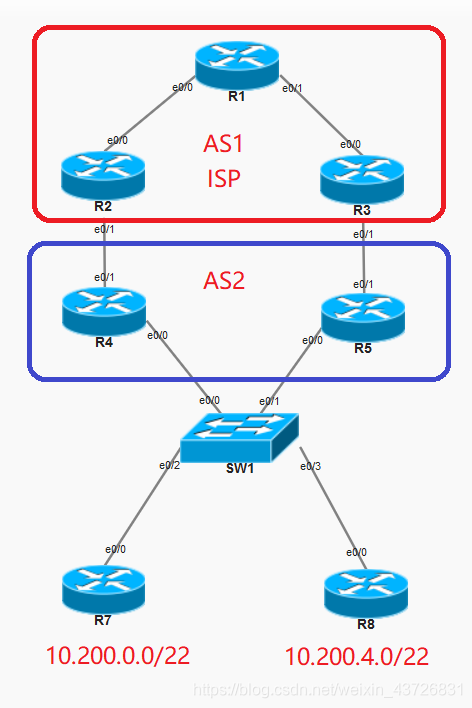

1.拓扑图搭建

在这里插入图片描述

2.简单规划

R1：环回地址10.1.1.1/32 10.100.100.100/32(测试地址)
R2：环回地址10.2.2.2/32
R3：环回地址10.3.3.3/32
R4：环回地址10.4.4.4/32
R5：环回地址10.5.5.5/32
R7：存在三个环回地址 10.200.1.1/32 10.200.2.1/32 10.200.3.1/32
汇总之后为10.200.0.0/22
R8：存在三个环回地址 10.200.4.1/32 10.200.5.1/32 10.200.6.1/32
汇总之后为10.200.4.0/22
R1-R2骨干地址：10.1.12.0/24
R1-R3骨干地址：10.1.13.0/24
R2-R4骨干地址：10.1.24.0/24
R3-R5骨干地址：10.1.35.0/24
R4-R5-R7-R8骨干地址：10.1.45.0/24
ISP（AS1）：BGP环回建立，宣告测试地址10.100.100.100/32，EIGRP
AS1-AS2之间使用直连建邻
AS2：内部EIGRP，BGP只和AS1建立，内部不建邻（为了做负载均衡）
R4-R5做VRRP，做备份用

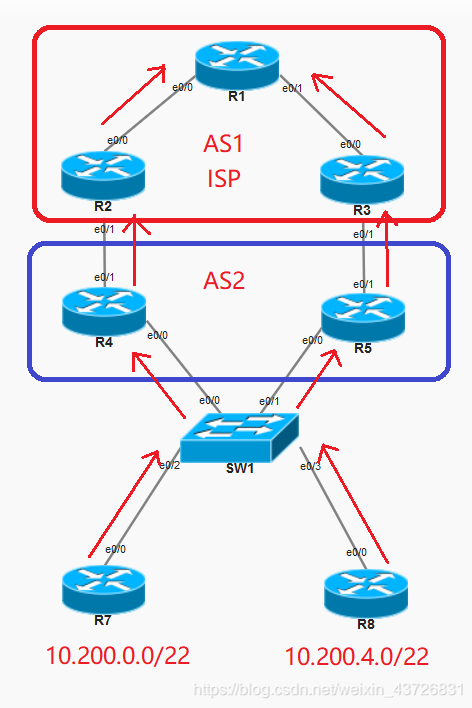

3.拓扑原理简述

R7和R8上均存在个环回，汇总后分别为10.200.0.0/22和10.200.4.0/22并在BGP中宣告，在R4和R5的BGP上分别宣告路由后实现负载分担，如图
在这里插入图片描述

4.配置
R1
Router>enable
Router#configure terminal
Router(config)#hostname R1
R1(config)#no ip domain-lookup
R1(config)#line console 0
R1(config-line)#logging synchronous
R1(config-line)#exec-timeout 0 0
R1(config-line)#exit
**环回0**
R1(config)#interface loopback 0
R1(config-if)#ip address 10.1.1.1 255.255.255.255
R1(config-if)#exit
**测试地址**
R1(config)#interface loopback 1
R1(config-if)#ip address 10.100.100.100 255.255.255.255
R1(config-if)#exit
**R1-R2**
R1(config)#interface e0/0
R1(config-if)#ip address 10.1.12.1 255.255.255.0
R1(config-if)#no shutdown
R1(config-if)#exit
**R1-R3**
R1(config)#interface e0/1
R1(config-if)#ip address 10.1.13.1 255.255.255.0
R1(config-if)#no shutdown
R1(config-if)#exit
**EIGRP**
R1(config)#router eigrp 1
R1(config-router)#no auto-summary
R1(config-router)#network 10.1.1.1 0.0.0.0
R1(config-router)#network 10.1.12.0 0.0.0.255
R1(config-router)#network 10.1.13.0 0.0.0.255
R1(config-router)#exit
**BGP**
R1(config)#router bgp 1
R1(config-router)#bgp router-id 10.1.1.1
R1(config-router)#neighbor 10.2.2.2 remote-as 1
R1(config-router)#neighbor 10.2.2.2 update-source loopback 0
R1(config-router)#neighbor 10.3.3.3 remote-as 1
R1(config-router)#neighbor 10.3.3.3 update-source loopback 0
R1(config-router)#network 10.100.100.100 mask 255.255.255.255
R1(config-router)#exit
R2
Router>enable
Router#configure terminal
Router(config)#hostname R2
R2(config)#no ip domain-lookup
R2(config)#line console 0
R2(config-line)#logging synchronous
R2(config-line)#exec-timeout 0 0
R2(config-line)#exit
**环回0**
R2(config)#interface loopback 0
R2(config-if)#ip address 10.2.2.2 255.255.255.255
R2(config-if)#exit
**R2-R1**
R2(config)#interface e0/0
R2(config-if)#ip address 10.1.12.2 255.255.255.0
R2(config-if)#no shutdown
R2(config-if)#exit
**R2-R4**
R2(config)#interface e0/1
R2(config-if)#ip address 10.1.24.1 255.255.255.0
R2(config-if)#no shutdown
R2(config-if)#exit
**EIGRP**
R2(config)#router eigrp 1
R2(config-router)#no auto-summary
R2(config-router)#network 10.2.2.2 0.0.0.0
R2(config-router)#network 10.1.12.0 0.0.0.255
R2(config-router)#exit
**BGP**
R2(config)#router bgp 1
R2(config-router)#bgp router-id 10.2.2.2
R2(config-router)#neighbor 10.1.1.1 remote-as 1
R2(config-router)#neighbor 10.1.1.1 update-source loopback 0
R2(config-router)#neighbor 10.1.1.1 next-hop-self
R2(config-router)#neighbor 10.1.24.2 remote-as 2
R3
Router>enable
Router#configure terminal
Router(config)#hostname R3
R3(config)#no ip domain-lookup
R3(config)#line console 0
R3(config-line)#logging synchronous
R3(config-line)#exec-timeout 0 0
R3(config-line)#exit
**环回0**
R3(config)#interface loopback 0
R3(config-if)#ip address 10.3.3.3 255.255.255.255
R3(config-if)#exit
**R3-R1**
R3(config)#interface e0/0
R3(config-if)#ip address 10.1.13.2 255.255.255.0
R3(config-if)#no shutdown
R3(config-if)#exit
**R3-R5**
R3(config)#interface e0/1
R3(config-if)#ip address 10.1.35.1 255.255.255.0
R3(config-if)#no shutdown
R3(config-if)#exit
**EIGRP**
R3(config)#router eigrp 1
R3(config-router)#no auto-summary
R3(config-router)#network 10.3.3.3 0.0.0.0
R3(config-router)#network 10.1.13.0 0.0.0.255
R3(config-router)#exit
**BGP**
R3(config)#router bgp 1
R3(config-router)#bgp router-id 10.3.3.3
R3(config-router)#neighbor 10.1.1.1 remote-as 1
R3(config-router)#neighbor 10.1.1.1 update-source loopback 0
R3(config-router)#neighbor 10.1.1.1 next-hop-self
R3(config-router)#neighbor 10.1.35.2 remote-as 2
R3(config-router)#exit
R4
Router>enable
Router#configure terminal
Router(config)#hostname R4
R4(config)#no ip domain-lookup
R4(config)#line console 0
R4(config-line)#logging synchronous
R4(config-line)#exec-timeout 0 0
R4(config-line)#exit
**环回0**
R4(config)#interface loopback 0
R4(config-if)#ip address 10.4.4.4 255.255.255.255
R4(config-if)#exit
**R4-R2**
R4(config)#interface e0/1
R4(config-if)#ip address 10.1.24.2 255.255.255.0
R4(config-if)#no shutdown
R4(config-if)#exit
**R4-R5-R7-R8**
R4(config)#interface e0/0
R4(config-if)#ip address 10.1.45.1 255.255.255.0
R4(config-if)#no shutdown
R4(config-if)#exit
**EIGRP**
R4(config)#router eigrp 1
R4(config-router)#no auto-summary
R4(config-router)#network 10.4.4.4 0.0.0.0
R4(config-router)#network 10.1.45.0 0.0.0.255
R4(config-router)#exit
**BGP**
R4(config)#router bgp 2
R4(config-router)#bgp router-id 10.4.4.4
R4(config-router)#neighbor 10.1.24.1 remote-as 1
R4(config-router)#neighbor 10.1.24.1 ebgp-multihop
R4(config-router)#exit
**静态指向R7，R8**
R4(config)#ip route 10.200.0.0 255.255.252.0 10.1.45.3
R4(config)#ip route 10.200.0.0 255.255.0.0 10.1.45.4
**宣告静态汇总**
R4(config)#router bgp 2
R4(config-router)#network 10.200.0.0 mask 255.255.252.0
R4(config-router)#network 10.200.0.0 mask 255.255.0.0
R4(config-router)#exit
R5
Router>enable
Router#configure terminal
Router(config)#hostname R5
R5(config)#no ip domain-lookup
R5(config)#line console 0
R5(config-line)#logging synchronous
R5(config-line)#exec-timeout 0 0
R5(config-line)#exit
**环回0**
R5(config)#interface loopback 0
R5(config-if)#ip address 10.5.5.5 255.255.255.255
R5(config-if)#exit
**R5-R3**
R5(config)#interface e0/1
R5(config-if)#ip address 10.1.35.2 255.255.255.0
R5(config-if)#no shutdown
R5(config-if)#exit
**R4-R5-R7-R8**
R5(config)#interface e0/0
R5(config-if)#ip address 10.1.45.2 255.255.255.0
R5(config-if)#no shutdown
R5(config-if)#exit
**EIGRP**
R5(config)#router eigrp 1
R5(config-router)#no auto-summary
R5(config-router)#network 10.5.5.5 0.0.0.0
R5(config-router)#network 10.1.45.0 0.0.0.255
R5(config-router)#exit
**BGP**
R5(config)#router bgp 2
R5(config-router)#bgp router-id 10.5.5.5
R5(config-router)#neighbor 10.1.35.1 remote-as 1
R5(config-router)#neighbor 10.1.35.1 ebgp-multihop
R5(config-router)#exit
**静态指向R8,R7**
R5(config)#ip route 10.200.4.0 255.255.252.0 10.1.45.4
R5(config)#ip route 10.200.0.0 255.255.0.0 10.1.45.3
**BGP宣告汇总**
R5(config)#router bgp 2
R5(config-router)#network 10.200.4.0 mask 255.255.252.0
R5(config-router)#network 10.200.0.0 mask 255.255.0.0
R5(config-router)#exit
R7
Router>enable
Router#configure terminal
Router(config)#hostname R7
R7(config)#no ip domain-lookup
R7(config)#line console 0
R7(config-line)#logging synchronous
R7(config-line)#exec-timeout 0 0
R7(config-line)#exit
**环回1**
R7(config)#interface loopback 1
R7(config-if)#ip address 10.200.1.1 255.255.255.255
R7(config-if)#exit
**环回2**
R7(config)#interface loopback 2
R7(config-if)#ip address 10.200.2.1 255.255.255.255
R7(config-if)#exit
**环回3**
R7(config)#interface loopback 3
R7(config-if)#ip address 10.200.3.1 255.255.255.255
R7(config-if)#exit
**R4-R5-R7-R8**
R7(config)#interface e0/0
R7(config-if)#ip address 10.1.45.3 255.255.255.0
R7(config-if)#no shutdown
R7(config-if)#exit
**缺省指向R4**
R7(config)#ip route 0.0.0.0 0.0.0.0 10.1.45.1
R8
Router>enable
Router#configure terminal
Router(config)#hostname R8
R8(config)#no ip domain-lookup
R8(config)#line console 0
R8(config-line)#logging synchronous
R8(config-line)#exec-timeout 0 0
R8(config-line)#exit
**环回1**
R8(config)#interface loopback 1
R8(config-if)#ip address 10.200.4.1 255.255.255.255
R8(config-if)#exit
**环回2**
R8(config)#interface loopback 2
R8(config-if)#ip address 10.200.5.1 255.255.255.255
R8(config-if)#exit
**环回3**
R8(config)#interface loopback 3
R8(config-if)#ip address 10.200.6.1 255.255.255.255
R8(config-if)#exit
**R4-R5-R7-R8**
R8(config)#interface e0/0
R8(config-if)#ip address 10.1.45.4 255.255.255.0
R8(config-if)#no shutdown
R8(config-if)#exit
**静态指向R5**
R8(config)#ip route 0.0.0.0 0.0.0.0 10.1.45.2
5.测试

以上配置完成后，达到负载均衡效果，R7环回地址访问测试地址走R4-R2-R1，R8环回地址访问测试地址走R5-R3-R1，R1回包也达到负载的效果

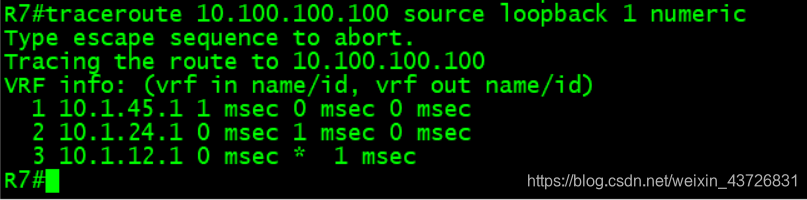

R7访问10.100.100.100走R4->R2->R1

R8访问10.100.100.100走R5->R3->R1

在这里插入图片描述

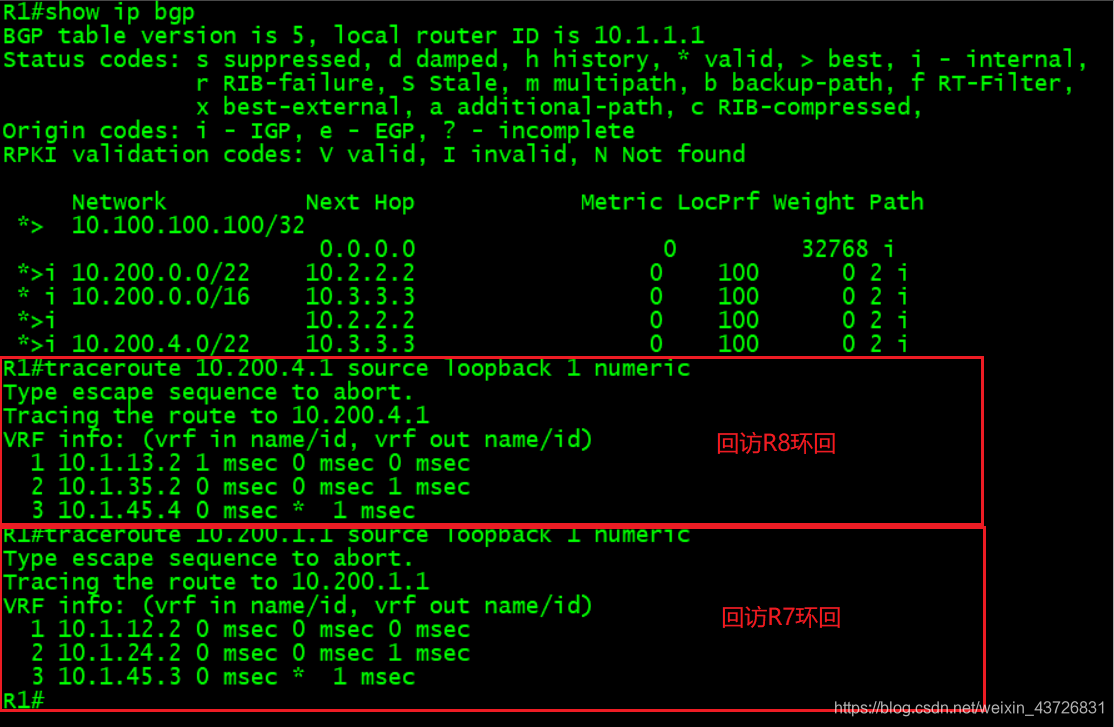

R1回访过程

在这里插入图片描述

6.问题深究，拓扑优化

当R3-R5或者R2-R4之间线路断开，会使一半的网络进入瘫痪状态，该设计备份度不高。需进行优化，使用VRRP技术。

7.优化配置
R4
R4(config)#interface e0/0
**R4为R7的主，R8的备份**
R4(config-if)#vrrp 1 ip 10.1.45.254
R4(config-if)#vrrp 2 ip 10.1.45.253
R4(config-if)#vrrp 1 preempt
R4(config-if)#vrrp 1 priority 120
R4(config-if)#vrrp 1 track 1 decrement 30
R4(config-if)#exit
R4(config)#track 1 interface e0/1 line-protocol
R4(config-track)#exit
R7
R7(config)#ip route 0.0.0.0 0.0.0.0 10.1.45.254
R5
R5(config)#interface e0/0
**R5为R8的主，R7的备份**
R5(config-if)#vrrp 1 ip 10.1.45.254
R5(config-if)#vrrp 2 ip 10.1.45.253
R5(config-if)#vrrp 2 priority 120
R5(config-if)#vrrp 2 preempt
R5(config-if)#vrrp 2 track 2 decrement 30
R5(config-if)#exit
R5(config)#track 2 interface e0/1 line-protocol
R5(config-track)#exit
R8
R8(config)#ip route 0.0.0.0 0.0.0.0 10.1.45.253
8.备份测试效果

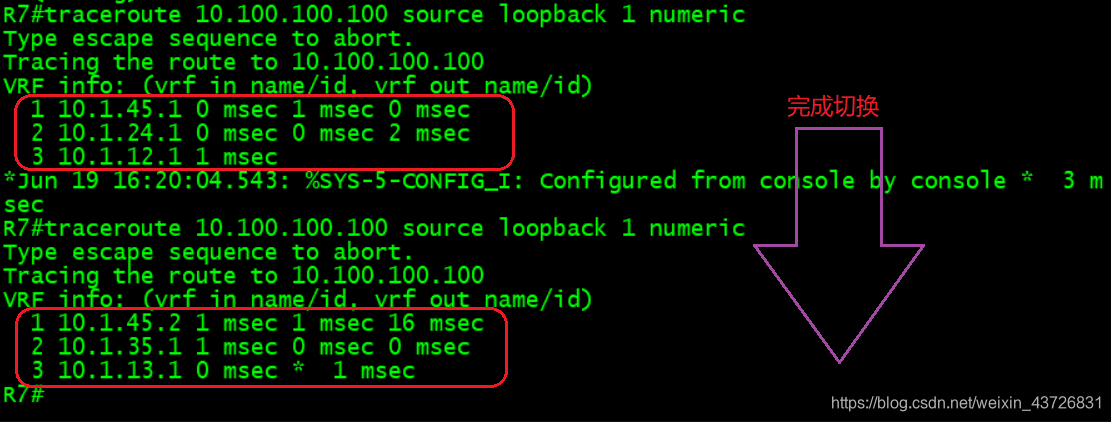

当R2-R4之间断开时

在这里插入图片描述

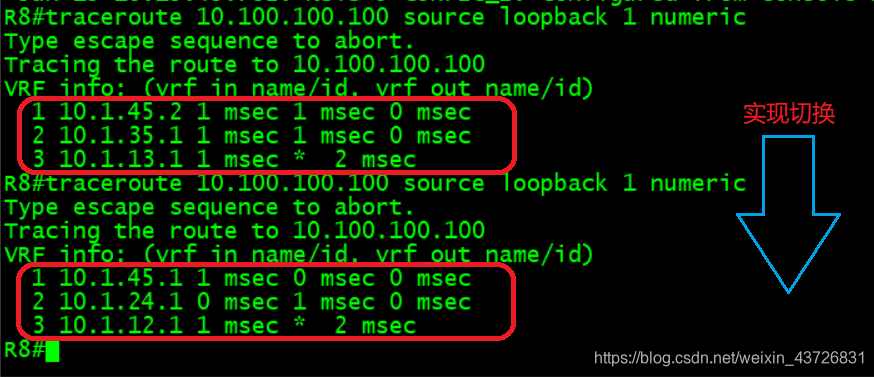

当R3-R5之间断开时

在这里插入图片描述

链接 单归属主备负载方案

链接 BGP综合案例分析

小边同学
关注
  • 1
    点赞
  • 踩
  • 8
    收藏
    觉得还不错? 一键收藏
  • 0
    评论
专栏目录
CISCO路由器各种配置实例
09-20
本资料包“CISCO路由器各种配置实例”为初学者提供了丰富的实践学习资源，涵盖了Cisco路由器的基础配置到高级功能的设置，旨在帮助读者熟练掌握路由器的配置与管理。 首先，我们来探讨一些基础配置知识点： 1. **...
BGP多归属方案配置实例（一）单归属主备及负载方案
weixin_43726831的博客
06-18 1643
单归属主备方案 简单搭建拓扑图 1.地址规划 (1).R1为AS1，R2和R3为ISP，AS2 (2).R1-R2： e0/0：10.1.12.0/24 e0/1: 10.2.12.0/24 e0/2: 10.3.12.0/24 R2环回地址 2.2.2.2/32 R2-R3 ： e1/0: 10.1.23.0/24 (3).R1测试地址...
BGP综合案例分析
weixin_43726831的博客
06-20 1916
BGP多归属 1.BGP多归属的分类 2.BGP多归属的负载分担 1.多归属的定义 1.多于一条外部路径到达本地网络，比如: (1).多路径连接到相同的ISP网络 (2).多路径连接到不同的ISP网络 2.通常会使用两台或者两台以上的路由器连接外部网络 (1).提供有效的冗余确保可靠的服务 (2).实现路由选择和负载分担 2.BGP多归属分类 单归属末端网络 多归属末端网络:1.单台边界路由器 ...
BGP的基本配置
最新发布
z_ar_d的博客
05-13 1286
要求：通过使用BGP来实现所有设备的环回都能ping通。
BGP简介-单宿主与多宿主的区别
weixin_42584164的博客
08-29 855
单/双宿主和多宿主设计 此篇比较简单，通过此篇可以了解一个公司怎样连接到ISP。 在谈论ISP、BGP连接时，有时你会听到诸如“单宿主”、“双宿主”、“单多宿主”或“双多宿主”之类的术语，在这些不同的设计拓扑中，描述了客户如何（使用 BGP）连接到一个或多个 ISP。 让我们看一些例子。 单宿主 单宿主设计意味着只能连接到单个 ISP，通过这种设计，你不需要 BGP，因为你的网络中只有一个出口路径，你也可以使用指向 ISP 的静态默认路由。 单宿主链路的优点是性价比高，缺点是没有任何冗余，链接存
BGP 双归不同运营商并且客户之间互为主备的部署实验
02-08 494
5、对于要求3（优选入方向线路）：在客户 AS 上，如 R1，抓取结尾为 AS200 的路由，并赋予团体属性 200：200，并引用到与 ISP 的出方向路由策略中；4、对于要求2（优选出方向线路）：在客户端如 R1 的连线上，抓取对角端 AS400 结尾的路由，赋予更大的 preference-value（默认100），并引用到对 ISP AS300 的入方向路由策略中，这样流量出去时，优先走 AS300，而不走同为客户的 AS200，实现出方向优选路由，然后 R2 同样做镜像配置。
BGP基本配置
m0_55651966的博客
07-21 481
BGP基本配置
华为 ME60 多业务控制网关 V800R011C10 特性描述 - IP 路由
03-31
路由协议是路由器之间交换路由信息的规则，如OSPF（开放最短路径优先）、BGP（边界网关协议）等。这些协议帮助路由器自动学习网络拓扑，构建和维护路由表，实现网络的动态路由。 2.2.3 路由表 路由表是路由器进行...
ENSP IBGP负载均衡 （虚拟下一跳方案）实验文件
04-11
在IT行业中，BGP（边界网关协议，Border Gateway Protocol）是互联网上广泛使用的路由协议，用于在不同的自治系统（AS）之间交换路由信息。IBGP（Internal BGP）是BGP的一种变体，用于同一AS内部的路由器之间通信。...
HUAWEI AR路由器对接配置指南.rar
01-26
总结，华为AR路由器的对接配置是一项涵盖多方面知识的工作，涉及网络规划、路由协议、VLAN、NAT、QoS以及安全策略等多个领域。理解并掌握这些知识点，对于企业网络的稳定运行至关重要。在实际操作中，应根据具体网络...
实用的 ospf+bgp配置详解
12-15
"实用的 OSPF+BGPR 配置详解" OSPF（Open Shortest Path First，开放式最短路径优先）是一种内部网关协议（Interior Gateway Protocol，IGP），用于在单一自治系统（Autonomous System，AS）内决策路由。它是一种...
BGP（边界网关）协议的介绍与配置
m0_63172083的博客
10-07 6704
边界网关协议（BGP）是运行于上的一种的。BGP 是唯一一个用来处理像大小的网络的协议，也是唯一能够妥善处理好不相关间的多路连接的协议。BGP 构建在 EGP 的经验之上。BGP 系统的主要功能是和其他的 BGP 系统交换网络可达信息。网络可达信息包括列出的自治系统（AS）的信息。这些信息有效地构造了 AS 互联的拓扑图并由此清除了，同时在 AS 级别上可实施策略决策。BGP的工作过程1，基于IGP实现IP可达2，指定邻居关系，邻居之间单播传输，通过三次握手，建立TCP会话通道。BGP之后所。
BGP概述
ssslq的博客
01-20 1004
BGP概述
bgp配置实例_网络运维基础 (BGP)复杂的BGP增强配置第三篇
weixin_39849888的博客
11-28 198
点击上面蓝字关注我们BGP路由衰减BGP路由衰减配置命令[Router-bgp-ipv4] dampening [ half-life-reachable half-lire-unreachable reuse suppress ceiling | route- policy[route-policy-name]half-ife-reachable：发生振荡的可达路由的半哀期half- ...
HCIP BGP
DancingEagle的博客
11-28 304
BGP
BGP实验配置实例
王大雏的博客
03-29 7799
BGP实验一、基本配置命令二、题目需求三、配置R1R2R3R4R5结果 一、基本配置命令 二、题目需求 按照拓扑图要求完成实验，在AS200内运行OSPF协议，要求实现1.1.1.1可以访问5.5.5.5 三、配置 R1 R2 R3 R4 R5 结果 ...
BGP配置举例
l_qiang6的博客
03-12 814
BGP配置举例 实验拓扑： <203LQ_AR1> interface GigabitEthernet0/0/0 ip address 10.1.12.1 255.255.255.0 # interface LoopBack0 ip address 1.1.1.1 255.255.255.255 # interface LoopBack1 ip address 100.1.1.1 255.255.255.255 # bgp 100 #本设备的AS号码（16位和32位） pe
OSPF与BGP两个路由协议的应用场景
jifu_edu的博客
09-20 1920
名称OSPFBGP协议类别内部网关协议路由操作在自治系统内部执行外部网关协议能够在两个自治系统之间执行协议IP协议TCP协议设计分层网络可能完全网格化即网状设备资源需求内存和CPU密集型，扩展性优于OSFP尽管BGP依赖于路由表的大小，但伸缩性更好。实施难度易于实施实施复杂使用的算法Dijkstra算法最佳路径算法功能最快的路线优先于最短的路线。确定数据报的最佳路径。类型链接状态,即使用链接状态路由路径向量路由收敛速度快速慢协议号。
BGP协议原理与配置
热门推荐
将勤补拙
12-11 1万+
一，BGP协议原理与配置 边界网关协议( Border Gateway Protocol,BGP)是个复杂而又庞大的距离矢量动态路由协议, 里面涉及许多非常复杂的配置。当然它的功能也非常强大,主要用于互联网AS之间的互连,BGP 最主要的功能在于控制路由的传播和选择最优的路由。目前移动、电信和一些大的民营DC运行商都具有AS号,全国各大网络运行商都是通过BGP与自身的AS号来实现多线互联的。 本次...
华三交换机bgp配置实例
01-22
华三交换机的BGP（边界网关协议）配置是一个非常重要的网络配置过程，它用于实现自治系统之间的互联和路由信息交换。下面以华三交换机的BGP配置实例来说明这个过程。 首先，在华三交换机的命令行界面下，进入全局配置模式并进入BGP配置模式，输入命令“router bgp <AS号>”来指定当前的自治系统号。然后使用命令“neighbor <对端IP地址> remote-as <对端AS号>”来指定BGP邻居，需要指定对端的IP地址和对端的自治系统号。 接下来，通过命令“network <本地网络地址> mask <子网掩码>”来配置本地网络地址和子网掩码。这样就告诉BGP需要把这个网络信息发送给邻居，让邻居知道这个网络是可达的。 另外，还可以使用命令“bgp router-id <路由器ID>”来指定BGP路由器的ID，用于在BGP邻居之间唯一标识这台路由器。然后，使用命令“maximum-paths <最大路径数>”来设置BGP路由的最大路径数，以便实现负载均衡和冗余备份。 最后，需要使用“exit”命令退出BGP配置模式，并使用“write”命令在华三交换机上保存配置，并通过“show ip bgp summary”命令检查BGP邻居连接状态和路由信息的交换情况。 通过以上步骤的配置，就可以在华三交换机上成功配置BGP，并实现了与其他自治系统之间的路由信息交换和互联。

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
