Apollo record文件格式

Apollo record文件格式

1 Record文件总体格式

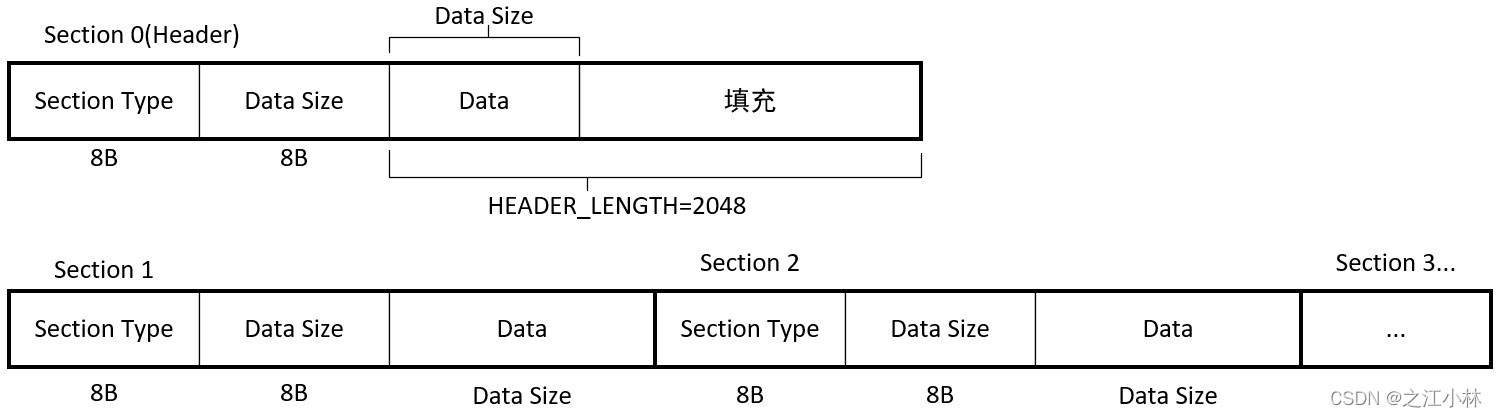

Record文件由许多的Section组成：

• Section Type为枚举类型，大小为8字节（来自apollo/cyber/proto/record.proto文件）：

enum SectionType {
  SECTION_HEADER = 0;
  SECTION_CHUNK_HEADER = 1;
  SECTION_CHUNK_BODY = 2;
  SECTION_INDEX = 3;
  SECTION_CHANNEL = 4;
};

• 第一个Section 0为HEADER类型。
• 每个CHUNK_HEADER类型的Section后，必然跟着一个CHUNK_BODY。
• 除此之外，其他位置的Section没有固定类型。
• Data Size为int64_t类型，8字节，表示Data的长度。
• Data为数据部分。

2 Section中的Data格式

2.1 HEADER Data

• HEADER Data包含了record文件的基本信息，其有效长度由Data Size指定。
• 注意，Data Size的值不一定等于Header结构体的大小。
• 整个HEADER Data在文件中会占据2048字节，多出来的位置需填充。
• Header结构体定义（来自apollo/cyber/proto/record.proto文件）：

message Header {
  optional uint32 major_version = 1;
  optional uint32 minor_version = 2;
  optional CompressType compress = 3;
  optional uint64 chunk_interval = 4;
  optional uint64 segment_interval = 5;
  optional uint64 index_position = 6 [default = 0];
  optional uint64 chunk_number = 7 [default = 0];
  optional uint64 channel_number = 8 [default = 0];
  optional uint64 begin_time = 9 [default = 0];
  optional uint64 end_time = 10 [default = 0];
  optional uint64 message_number = 11 [default = 0];
  optional uint64 size = 12 [default = 0];
  optional bool is_complete = 13 [default = false];
  optional uint64 chunk_raw_size = 14;
  optional uint64 segment_raw_size = 15;
}
enum CompressType {
  COMPRESS_NONE = 0;
  COMPRESS_BZ2 = 1;
  COMPRESS_LZ4 = 2;
};

2.2 CHUNK_HEADER Data

• ChunkHeader Data 包含了紧跟其后的ChunkBody Section的信息。
• 定义（来自apollo/cyber/proto/record.proto文件）：

message ChunkHeader {
  optional uint64 begin_time = 1;
  optional uint64 end_time = 2;
  optional uint64 message_number = 3;
  optional uint64 raw_size = 4;
}

2.3 CHUNK_BODY Data

• ChunkBody Data是一个SingleMessage类型的数组。
• 定义（来自apollo/cyber/proto/record.proto文件）：

message ChunkBody {
  repeated SingleMessage messages = 1;
}
message SingleMessage {
  optional string channel_name = 1;
  optional uint64 time = 2;
  optional bytes content = 3;
}

2.4 INDEX Data

• Index Data包含一个SingleIndex类型数组，作为Section的索引，保存了Channel、ChunkHeader、ChunkBody三种Section的位置和简要数据。
• Index定义（来自apollo/cyber/proto/record.proto文件）：

message Index {
  repeated SingleIndex indexes = 1;
}
message SingleIndex {
  optional SectionType type = 1;
  optional uint64 position = 2;
  oneof cache {
    ChannelCache channel_cache = 101;
    ChunkHeaderCache chunk_header_cache = 102;
    ChunkBodyCache chunk_body_cache = 103;
  }
}
message ChunkHeaderCache {
  optional uint64 message_number = 1;
  optional uint64 begin_time = 2;
  optional uint64 end_time = 3;
  optional uint64 raw_size = 4;
}
message ChunkBodyCache {
  optional uint64 message_number = 1;
}
message ChannelCache {
  optional uint64 message_number = 1;
  optional string name = 2;
  optional string message_type = 3;
  optional bytes proto_desc = 4;
}

2.5 CHANNEL Data

• Channel定义（来自record.proto文件）：

message Channel {
  optional string name = 1;
  optional string message_type = 2;
  optional bytes proto_desc = 3;
}

3 序列化与反序列化

3.1 序列化

• 生成record文件时，需要将每个Section的数据部分通过protobuf提供的函数进行序列化。
• apollo/cyber/record/file/record_file_writer.h文件中：

google::protobuf::io::FileOutputStream raw_output(fd_);
message.SerializeToZeroCopyStream(&raw_output);

3.2 反序列化

• 读取record文件时，需要将每个Section的数据部分通过protobuf提供的函数进行反序列化。
• apollo/cyber/record/file/record_file_reader.h文件中：

FileInputStream raw_input(fd_, static_cast<int>(size));
CodedInputStream coded_input(&raw_input);
CodedInputStream::Limit limit = coded_input.PushLimit(static_cast<int>(size)); message->ParseFromCodedStream(&coded_input)
coded_input.ConsumedEntireMessage()
coded_input.PopLimit(limit);
