肖特基二极管使用率很高，但你不一定能用对



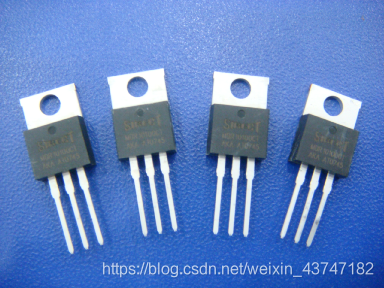

　　肖特基二极管是最基本的电路器件，大家经常使用，但你未必能用对，未必能用好。比如说大家都知道接口部分一般都需要ESD保护，其实T肖特基二级管用作ESD保护就极为讲究，对于USB3.0,HDMI接口等高速器件，要特别关注肖特基二极管上的结电容参数，一般根据信号速率选取几个pf，如果电容值过大，电路将无法正常工作，但是对于一般的低速接口或者电源管脚，此时可以选择寄生电容值大的肖特基二极管，因为更便宜，控制BOM的成本也是工程师的重要职责，数据手册中结电容如下图一所示。



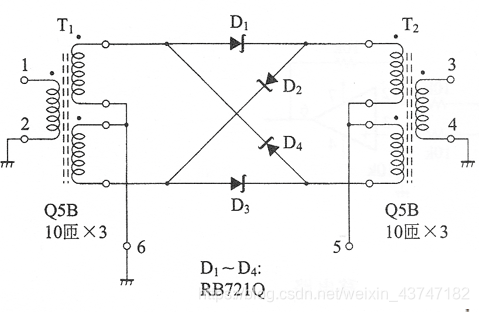

　　实际的工程实际中，肖特基二极管常用于交流电压转换成直流电压电路中，也常常用来做稳压电路，限幅电路，续流电路，挑几个常见且重要的电流来分析一下。

　　1、在开关电源的电感中和继电器等感性负载中起续流作用，这个功能非常实用。

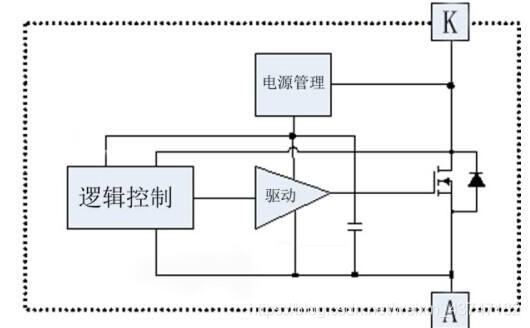

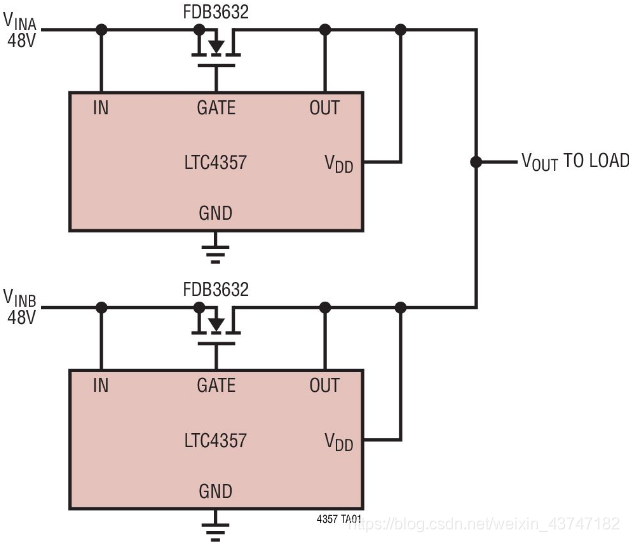

　　在图5中，开关A和开关B分别利用PFET和NFET开关实现，构成一个同步降压调节器。“同步”一词表示将一个FET用作低端开关。用肖特基二极管代替低端开关的降压调节器称为“异步”（或非同步）型。处理低功率时，同步降压调节器更有效，因为FET的压降低于肖特基二极管，主要由Rds(on)决定。然而，当电感电流达到0时，如果底部FET未释放，同步转换器的轻载效率会降低，而且额外的控制电路会提高IC的复杂性和成本。肖特基二极管可以用作续流二极管，肖特基的PN结比较特殊，这使它具有非常小的结电容，存储电荷很少，因此这种结具有非常快的开关速度，可以用于高速嵌位。肖特基二极管特长是：开关速度非常快，反向恢复时间特别短。因此，能制作开关二极管低压大电流整流二极管。



　　2、肖特基整流二极管

　　利用肖特基二极管单向导电性，可以把方向交替变化的交流电变换成单一方向的脉动直流电。



　　3、肖特基二极管作用的类比水流模拟

　　经常将电压比作水压来模拟，同样肖特基二极管的功能也可以类似水流来模拟。肖特基二极管相对电流就像是一个单向阀门，比如下图的正向偏置时，只要偏置电压超过阈值电压，阀门就会打开，水流可以顺利流下来；对于反向偏置时，阀门无法打开，没有水流流过。
