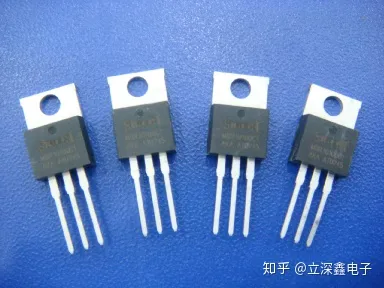

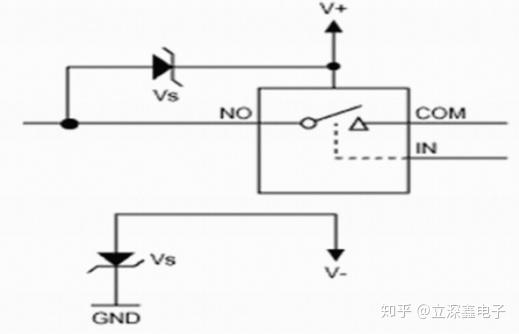

肖特基二极管

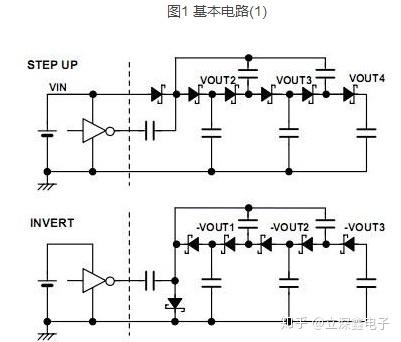

肖特基二极管又称晶体二极管，简称肖特基二极管，另外，还有早期的真空电子二极管;它是一种具有单向传导电流的电子器件。在电子元件当中，一种具有两个电极的装置，只允许电流由单一方向流过。许多的使用是应用其整流的功能。而变容二极管则用来当作电子式的可调电容器。

　　

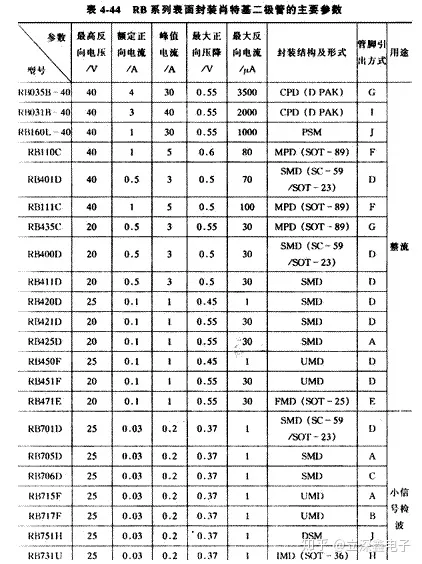

　　1.什么是肖特基二极管的正向额定电流?

肖特基二极管的额定电流是肖特基二极管的主要标称值，比如5A/100V的肖特基二极管，5A就是额定电流。通常额定电流的定义是该肖特基二极管所能通过的额定平均电流。但是有些的测试前是方波，也就是可以通过平均值为5A的方波电流。有些得测试前提是直流，也就是能通过5A的直流电流。理论上来说，对于硅二极管，以方波为测试条件的二极管能通过更大的直流电流，因为同样平均电流的方波较于直流电流，会给肖特基二极管带来更大损耗。那么5A的二极管是否一定能通过5A的电流?不一定，这个和温度有关，当你的散热条件不足够好，那么肖特基二极管能通过的电流会被结温限制。

　　2.什么是肖特基二极管的反向额定电压?

　　肖特基二极管反向截止时，可以承受一定的反压，那么其最高可承受的反压就是额定电压。比如5A/100V的肖特基二极管，其额定反压就是100V。虽然，所有肖特基二极管厂家都会留一定的裕量，100V的二极管通常用到110V都不会有问题，但是不建议这么用，因为超过额定值，厂家就不会保证其可靠性，出了问题就是你的问题了。而且很多电源设计公司，为了保障可靠性，还会降额设计。

　　3.什么是肖特基二极管的正向冲击电流

　　开关电源在开机或者其他瞬态情况下，需要肖特基二极管能够承受很大的冲击电流而不坏，当然这种冲击电流应该是不重复性，或者间隔时间很长的。通常肖特基二极管的数据手册都有定义这个冲击电流，其测试条件往往是单个波形的冲击电流，比如单个正弦波，或者方波。其电流值往往可达几百。

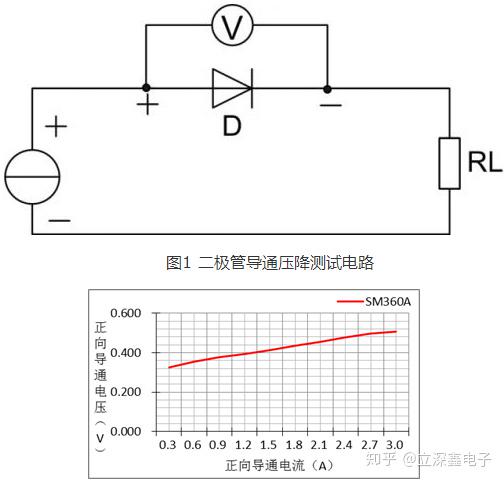

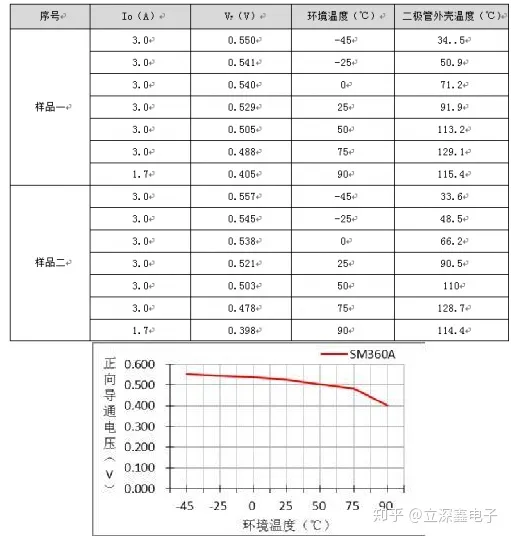

　　4.什么是肖特基二极管的正向导通压降?

　　肖特基二极管在正向导通，流过电流的时候会产生压降。这个压降和正向电流以及温度有关。通常硅二极管，电流越大，压降越大。温度越高，压降越小。但是碳化硅二极管却是温度越高，压降越大。

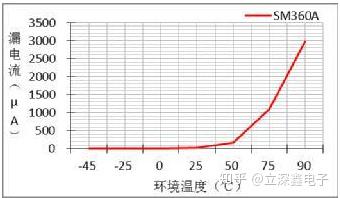

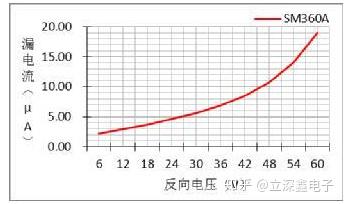

　　5.什么是肖特基二极管的反向漏电流?

　　肖特基二极管在反向截止的时候，并不是完全理想的截止。在承受反压得时候，会有些微小的电流从阴极漏到阳极。这个电流通常很小，而且反压越高，漏电流越大，温度越高，漏电流越大。大的漏电流会带来较大的损耗，特别在高压应用场合。

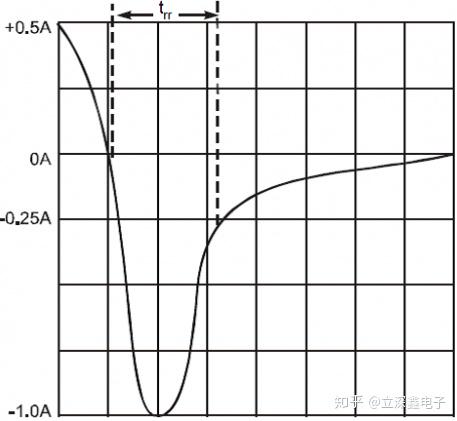

　　6.什么是肖特基二极管的反向恢复时间和反向恢复电流?

　　这个是肖特基二极管的重要指标，所谓的快恢复，慢恢复二极管就是以此为标准。肖特基二极管在从正偏转换到反偏的时候，会出现较大的反向恢复电流从阴极流向阳极，其反向电流先上升到峰值，然后下降到零。那么其上升下降的时间就是反向恢复时间，峰值电流就是反向恢复电流。这个在高频率的应用中会带来很大损耗。而反向恢复时间和电流和二极管截止时，正向电流的下降速率正相关。解决这个问题，一就是用恢复时间更快的二极管，二是采用ZCS方式关断二极管。

　　7.什么是软恢复肖特基二极管?

　　肖特基二极管在反向恢复的时候，反向电流下降的比较慢的，称为软恢复肖特基二极管。软恢复对减小EMI有一定的好处。

　　8.什么是肖特基二极管的结电容?

　　结电容是肖特基二极管的一个寄生参数，可以看作在肖特基二极管上并联的电容。

　　9.什么是肖特基二极管的寄生电感?

　　肖特基二极管寄生电感主要由引线引起，可以看作串联在肖特基二极管上的电感。

　　10.肖特基二极管正向导通时候瞬态过程是怎样?

　　对于肖特基二极管的瞬态过程，通常关心比较多的是反向恢复特性。但是其实肖特基二极管从反偏转为正向导通的过程也有值得注意的地方。在肖特基二极管刚导通的时候，正向压降会先上升到一个最大值，然后才会下降到稳态值。而这个最大值，随di/dt的增大而增大。也就是说肖特基二极管带导通瞬间会产生一个正向尖峰电压，而且电压要大于稳态电压。
