         Altium Designer，PCB生成CAD文件。导出CAD文件，用于机壳设计。

一、选中要导出CAD文件的PCB

二、安全处理

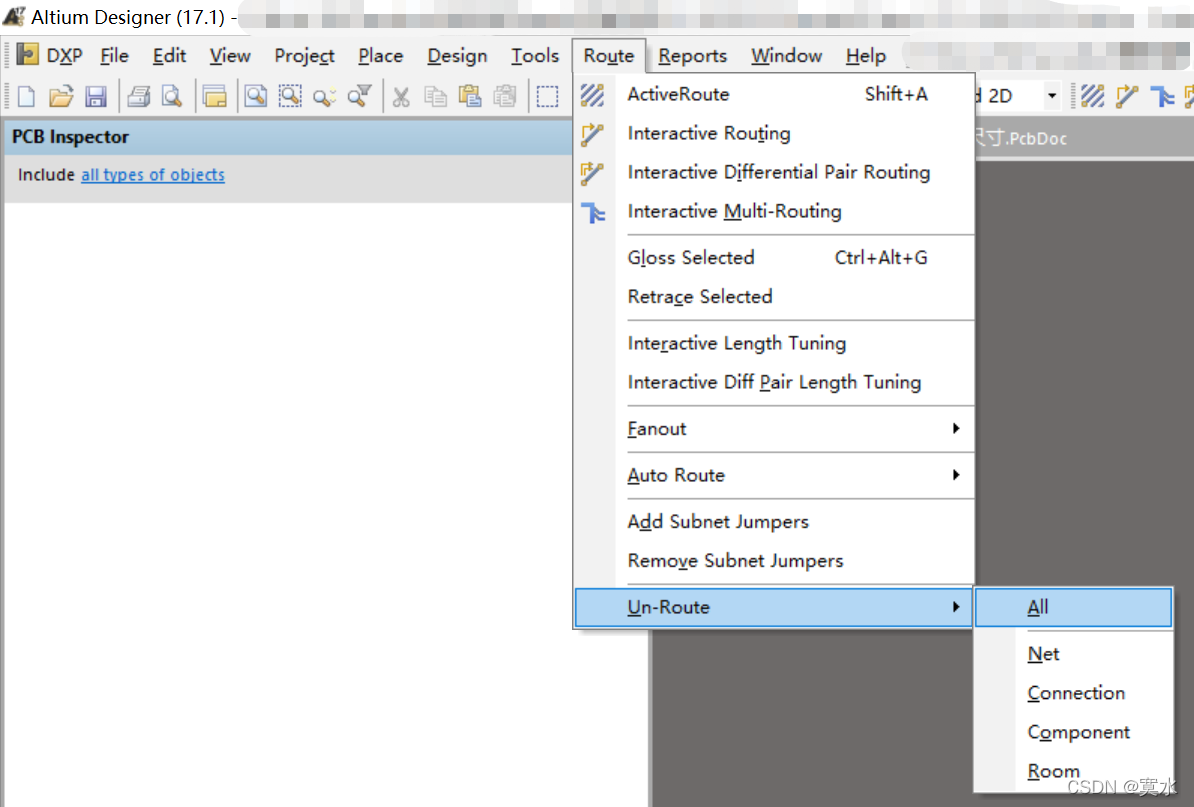

1、取消全部布线

2、删除覆铜

3、删除元器件，只留定位孔与轮廓相关

三、生成CAD

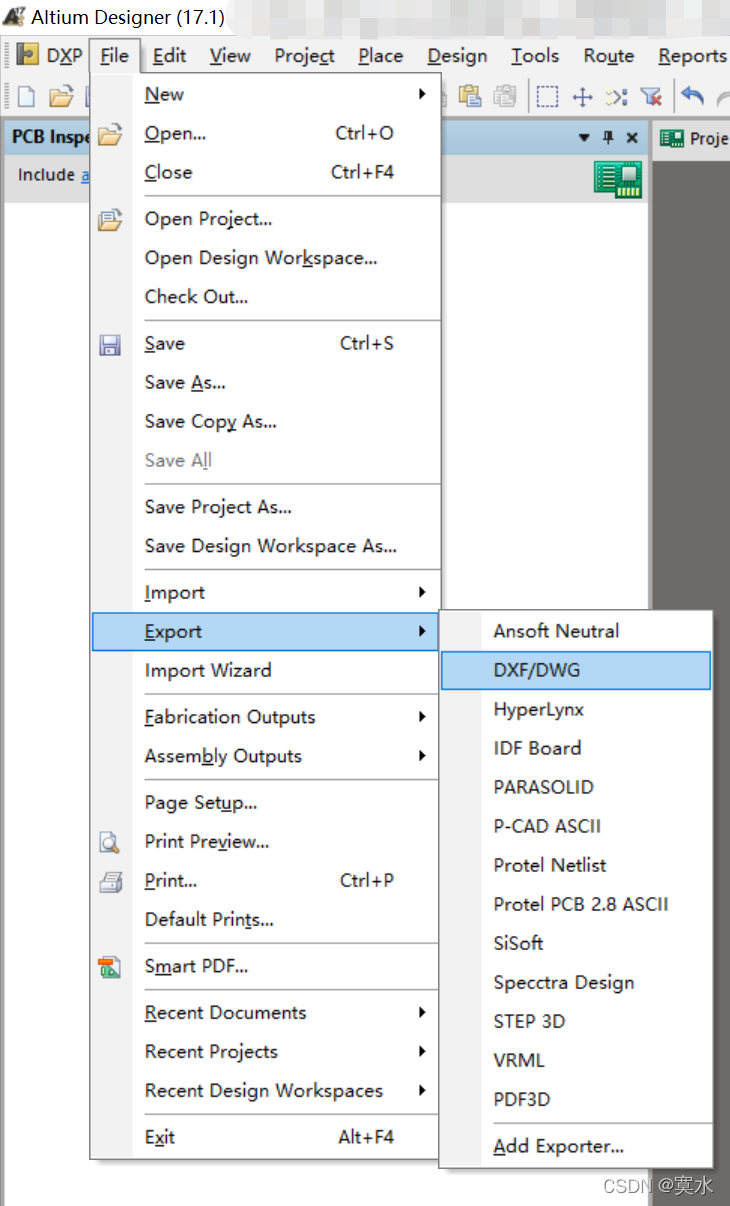

1、File→Export→DXF/DWG

2、选择路径，默认为当前工程下

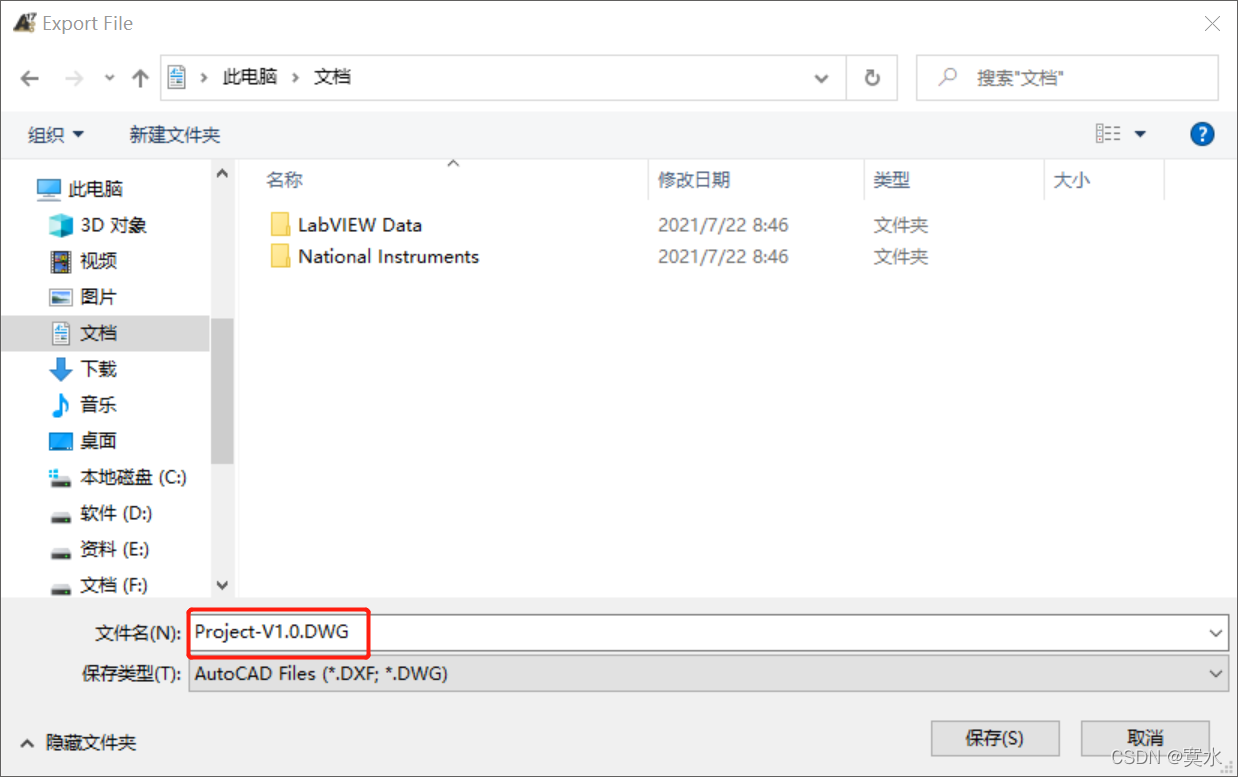

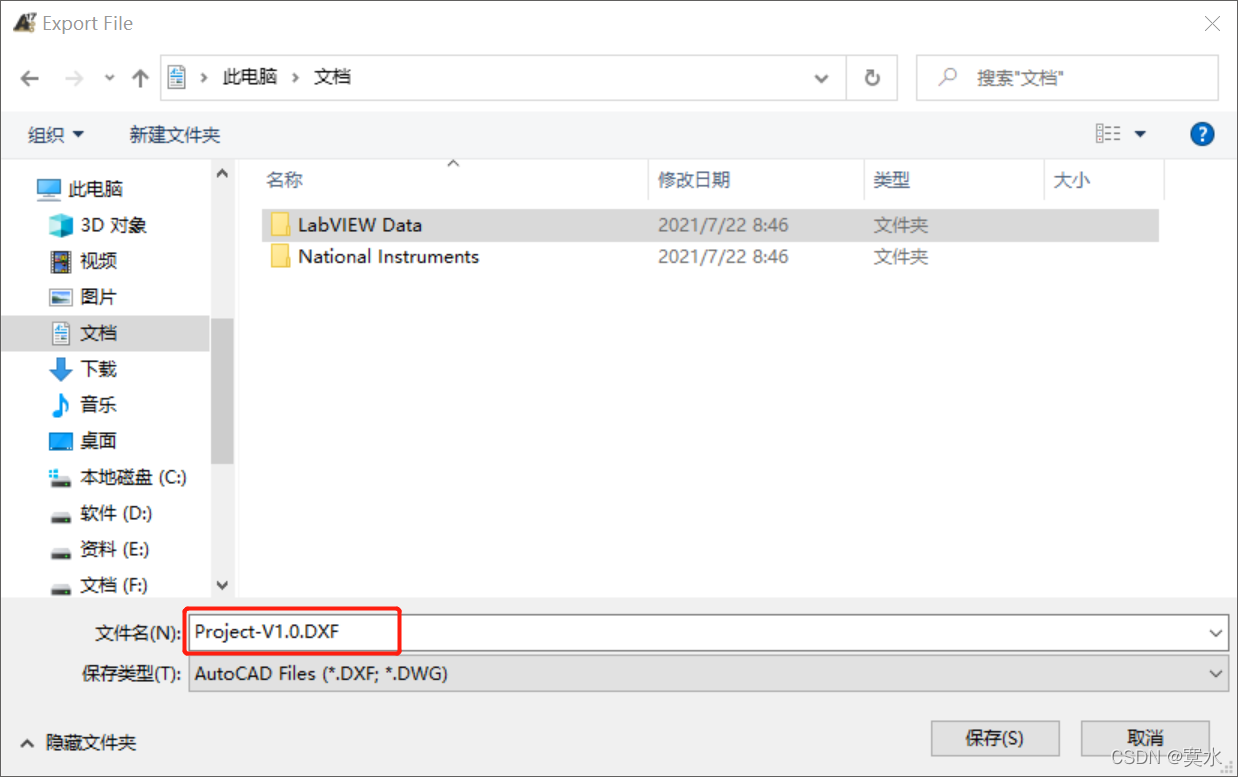

3、修改后缀名为DWG



4、保存

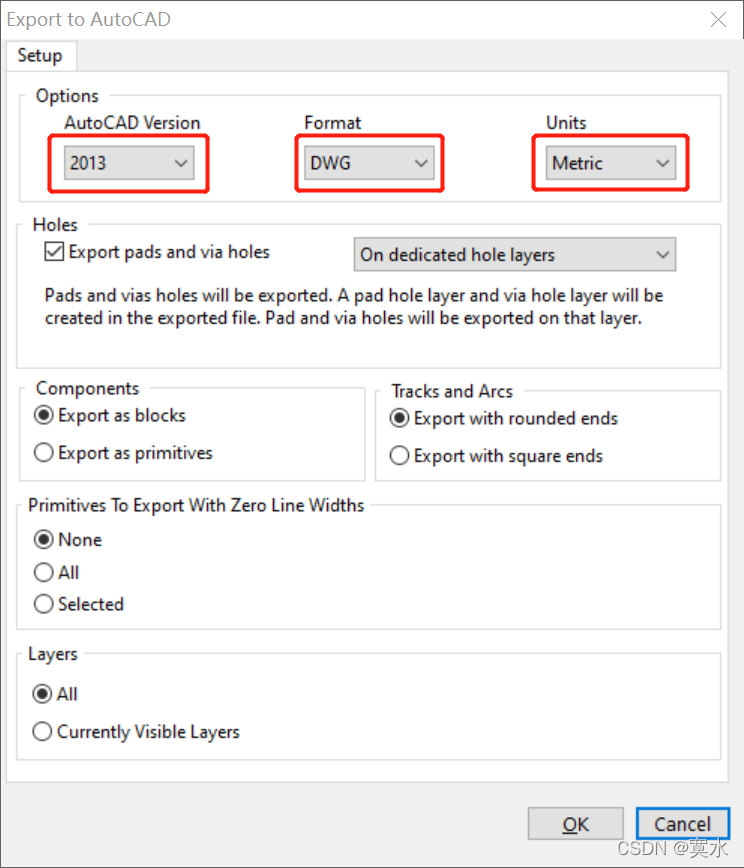

5、以下三项分别为生成CAD的版本、格式、单位

 6、点击OK，弹出完成提示框

7、点击OK，即可生成CAD文件
