反激式开关电源变压器怎么设计?CCM和DCM怎么选?

最新推荐文章于 2025-03-19 15:29:24 发布
最新推荐文章于 2025-03-19 15:29:24 发布
阅读量535 收藏
点赞数 8
分类专栏： 开关电源 文章标签： 开关电源
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/jgpw_QQ389956388/article/details/146224966
版权

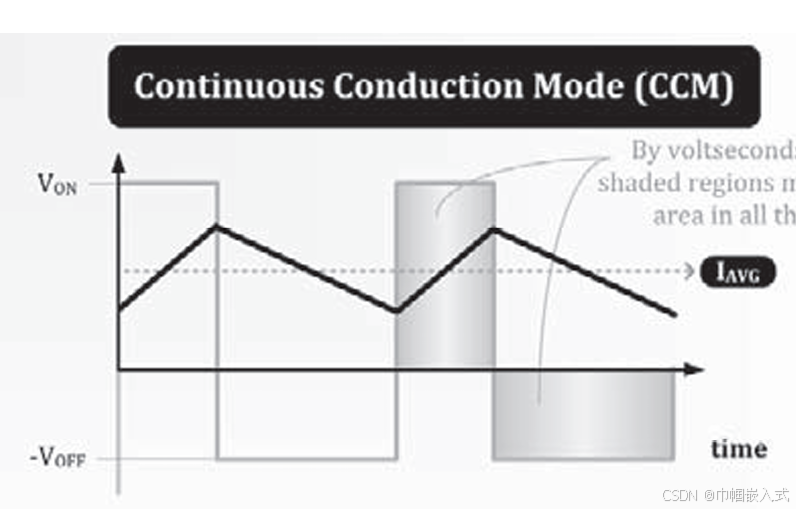

CCM指的是变压器的电流是连续的

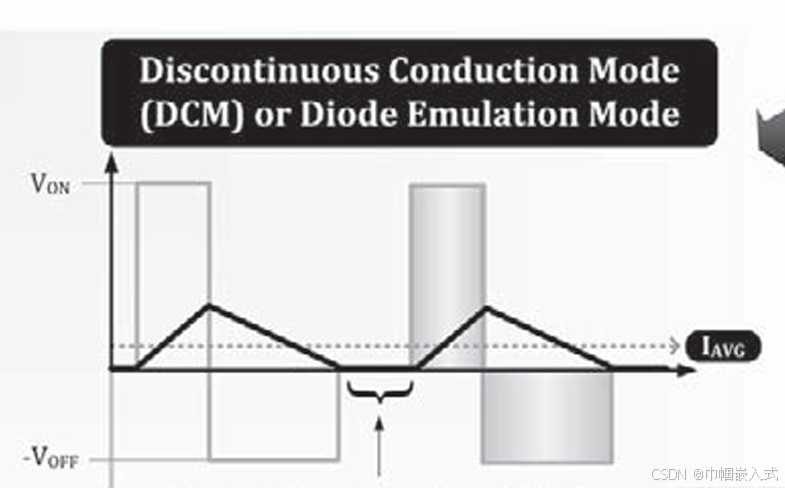

DCM指的是变压器的电流是不连续的

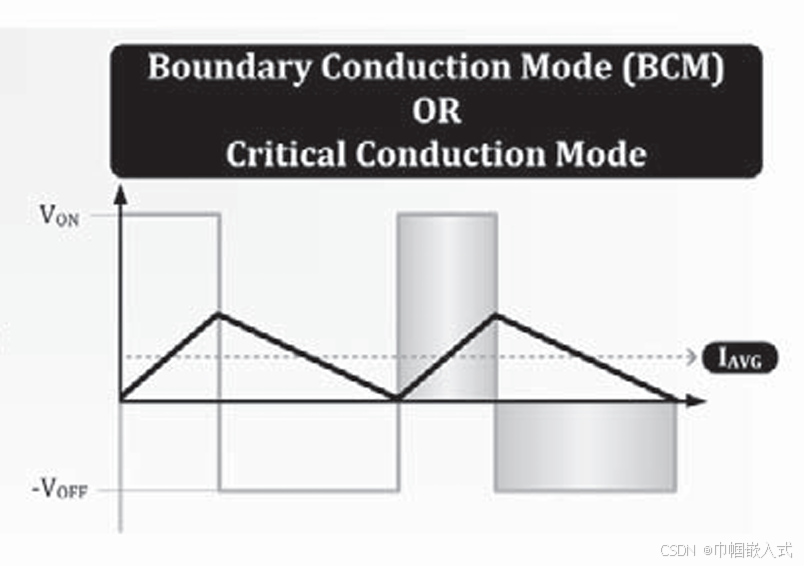

当然了除了这两种常见的,还有临界导通模式

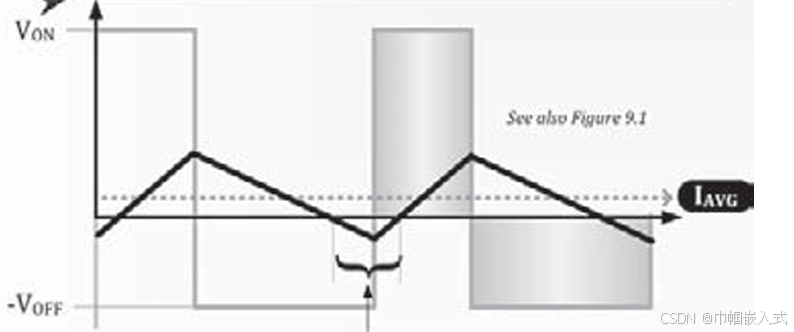

强制CCM模式等

电流波形

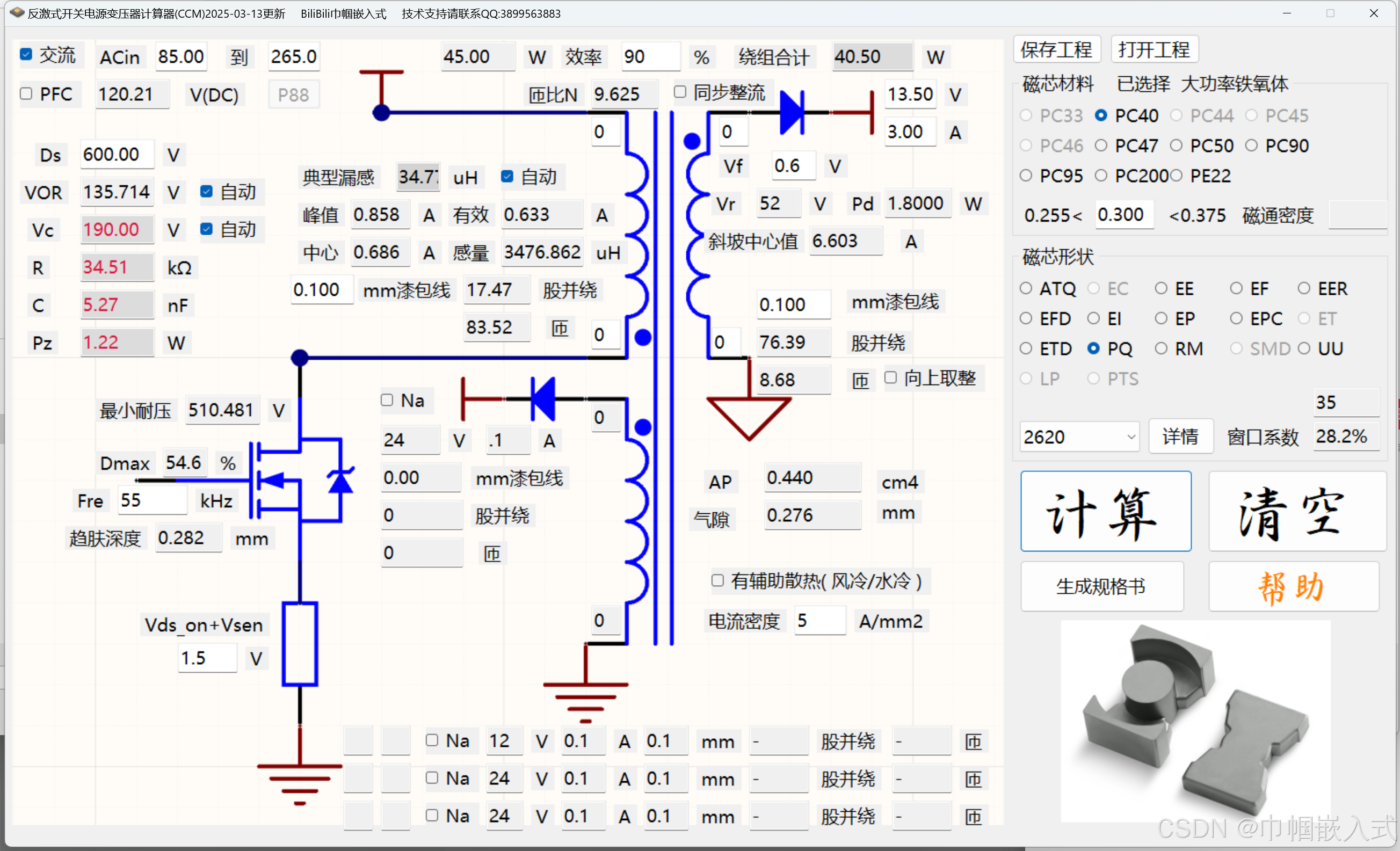

抛开需要芯片支持才能实现的模块,本文说一下CCM模式下,高频变压器应该如何计算

开始设计之前需要明确:

1 最小输入电压,最大输入电压

2输出绕组数量和每个绕组的VA参数

3开关频率

4温升和电流密度

4磁芯材料和Bmax

5设计效率

6打算用什么线(细线多股还是股数凑整线径随意)

确定好这些参数就可以开始计算了
