嘉立创EDA隐藏铺铜

        在设计PCB时，如果在铺铜后进行部分线路的修改、调试与检查，会比较困难。如果对铺铜进行隐藏后，可极大的方便观察与设计。

        嘉立创EDA隐藏铺铜方法如下：

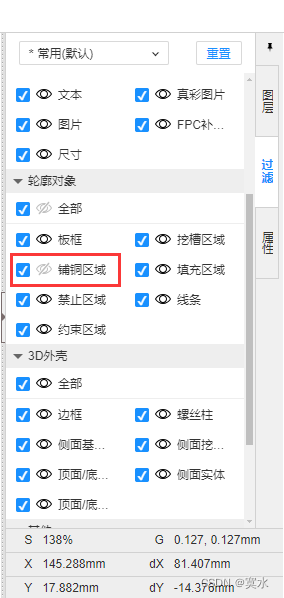

1、打开左侧的过滤选项，在轮廓对象下，关闭铺铜区域选项即可

2、使用快捷键操作

使用Shift+M可以快速切换铺铜的显示与隐藏状态。

同时，在调整完电路后，可通过快捷键Shift+B用所有铺于重建铜区。

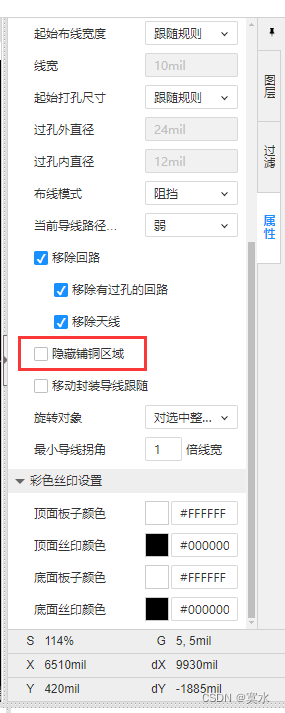

3、在PCB属性中，勾选隐藏铺铜区域
