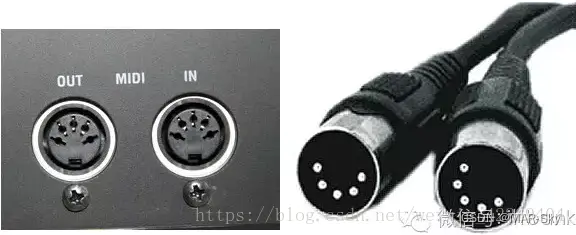

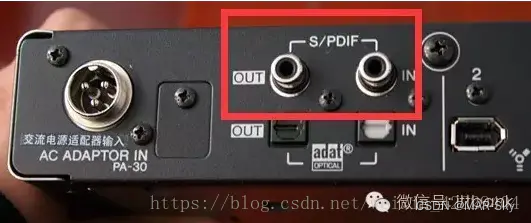

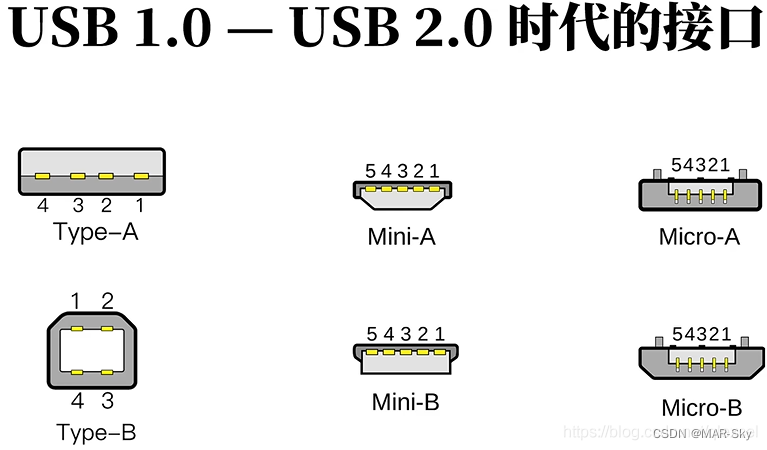

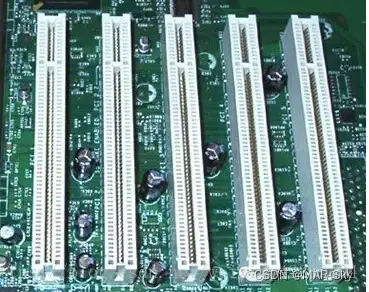

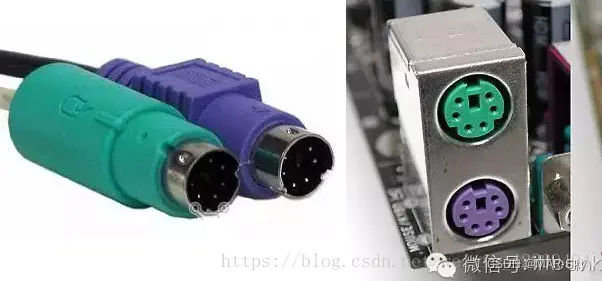

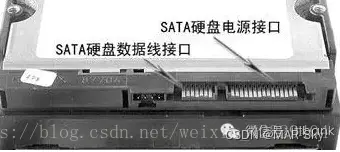

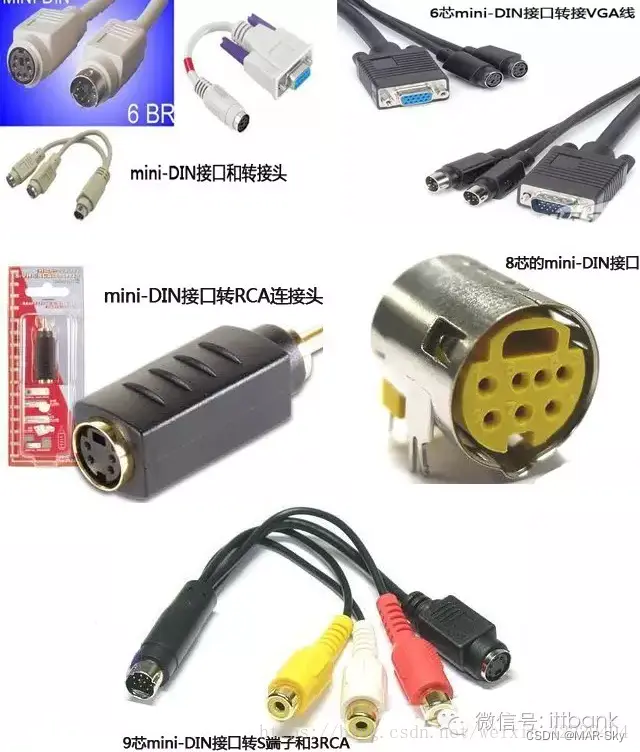

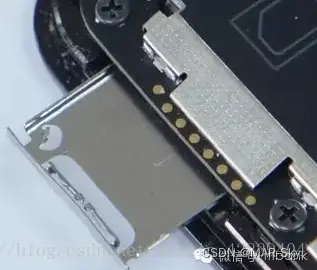

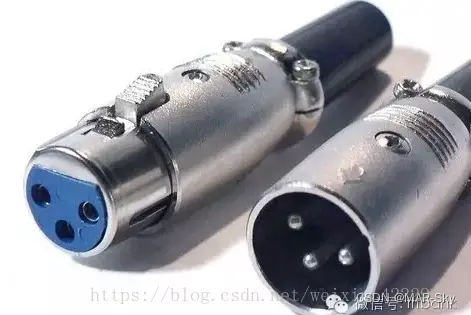

常见接口

参考：https://blog.csdn.net/qlexcel/article/details/117429653，https://www.usbzh.com/article/detail-144.html
在这里插入图片描述

type-c

示意图

参考：https://blog.csdn.net/qlexcel/article/details/117431413，https://blog.csdn.net/HandsomeHong/article/details/119823915，https://blog.csdn.net/dongxiaodongvip/article/details/119834444

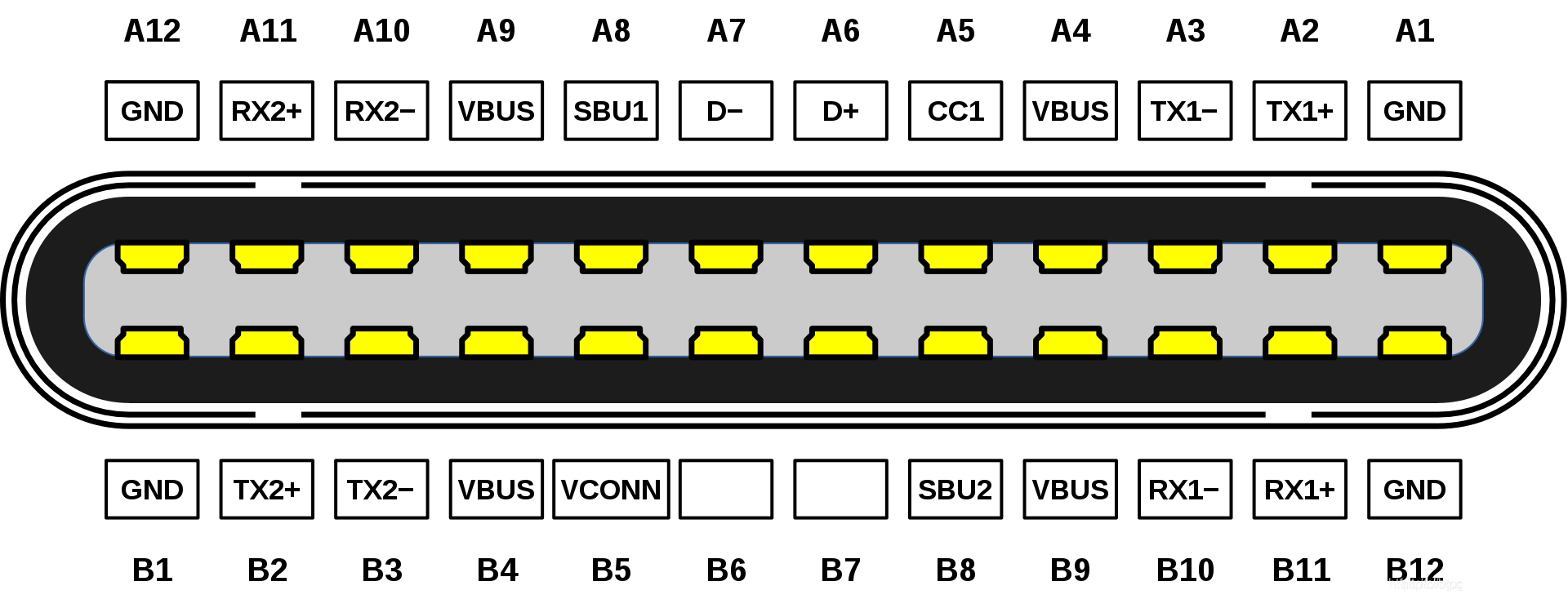

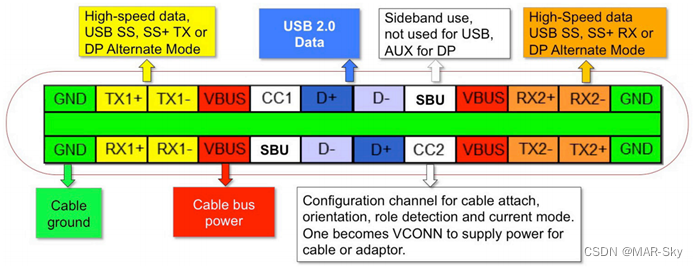

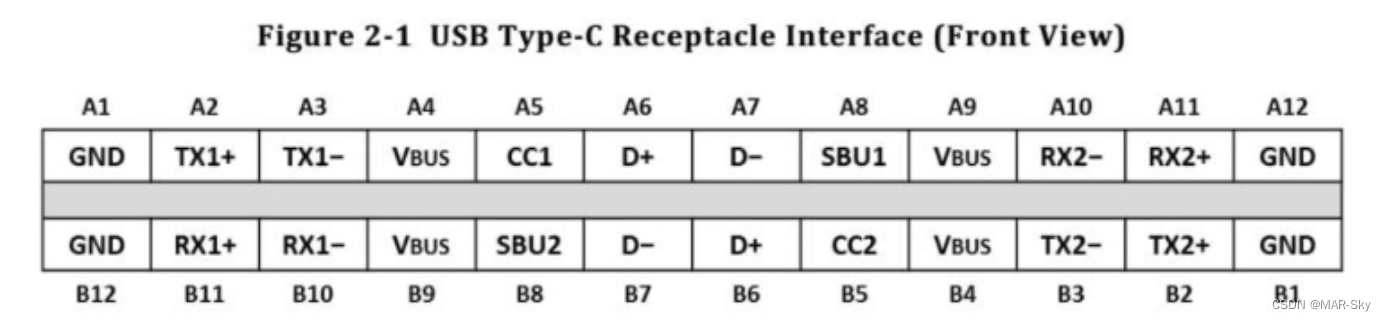

母头引脚如下，
在这里插入图片描述

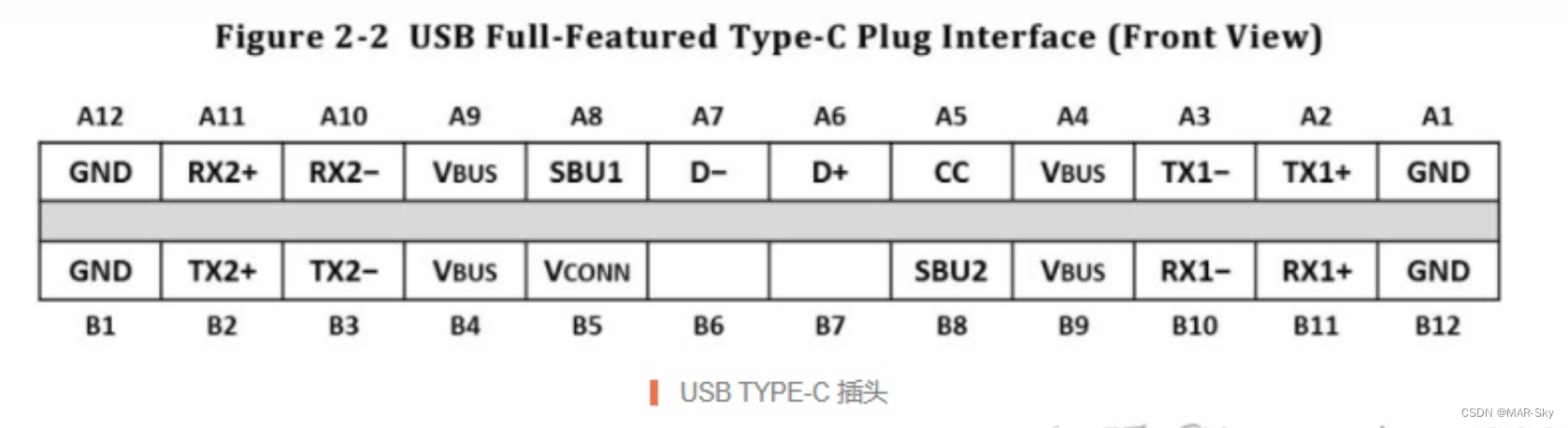

公头引脚如下
在这里插入图片描述

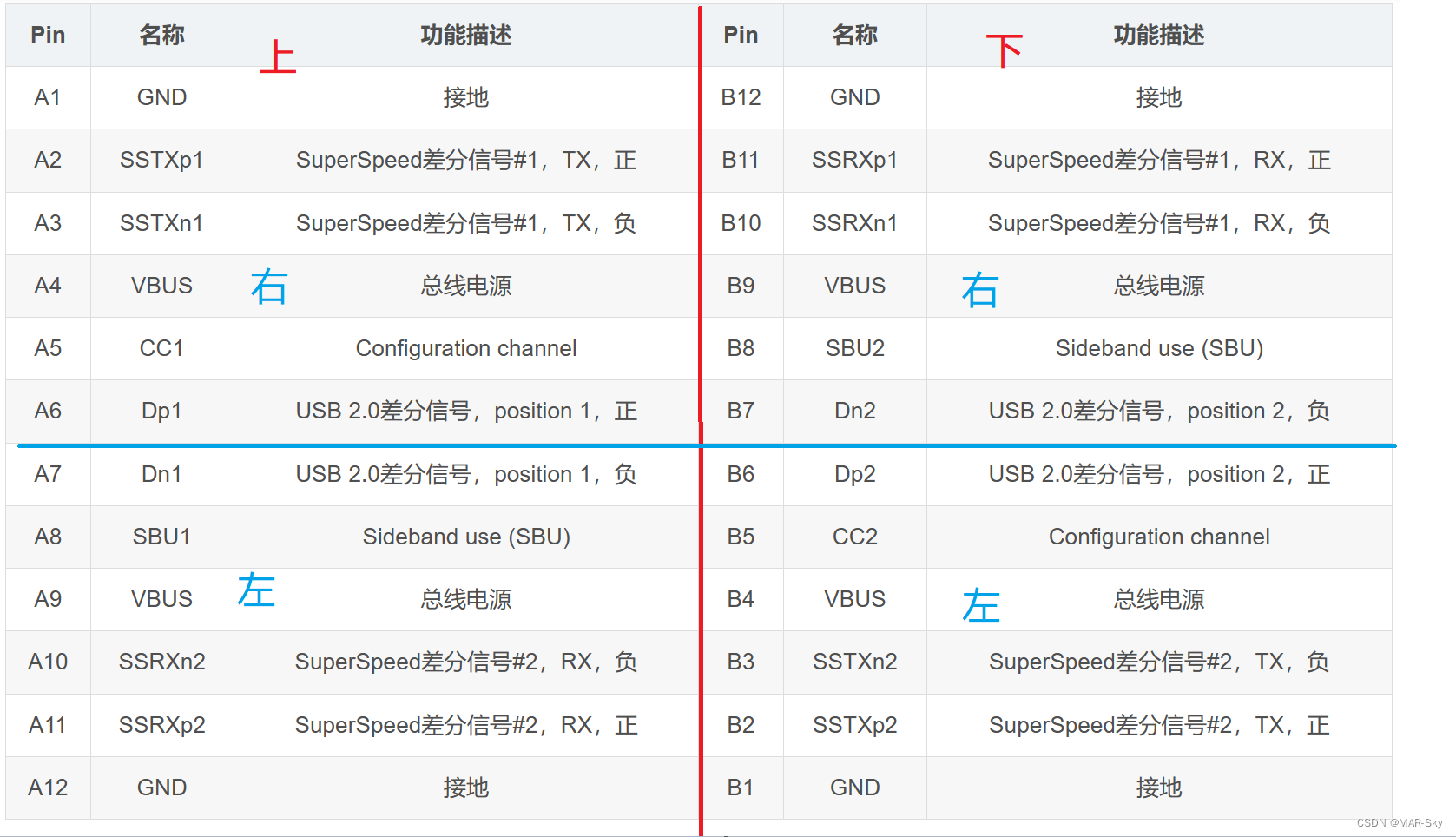

引脚定义：

CC1、CC2的作用：设备识别、PD快充
CC1、CC2引脚的作用，判断设备的插入方向，快充应该是从高通CPU的QC开始的。通过提高输电电压，来提高输送功率。但QC协议中，通信使用的是USB的DP、DM，这就导致充电的时候会对USB通信造成影响。
而USB-PD对电源设备的识别依靠CC1、CC2引脚，避免了QC标准与DP、DM的冲突。使得USB-PD在传输电力的同时，数据传输不会受到影响。

SBU1、SBU2为辅助信号，在不同的应用场景具有不同的用途，在特定的一些传输模式时才用。平时可以不管，直接忽略。
在这里插入图片描述

不同的引脚

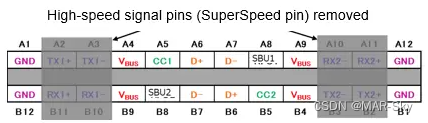

16引脚的舍弃
在这里插入图片描述

6引脚

USB(Universal Serial Bus)

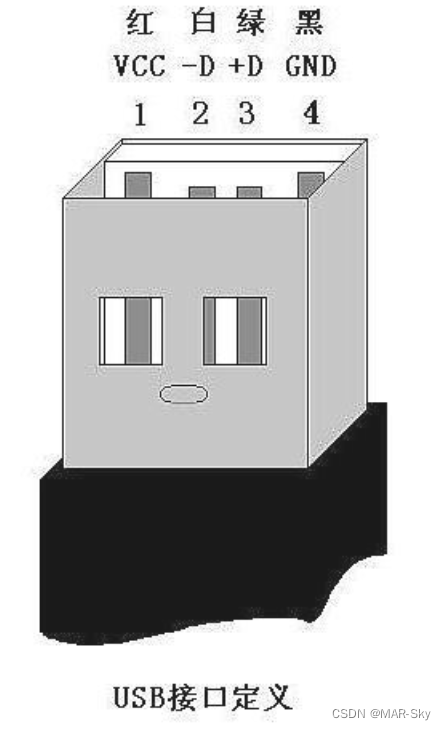

USB2.0

由 Compaq, Digital, IBM, Intel, Microsoft, NEC, Northern Telecom出品。外观pc一侧为 4 针公插，设备一侧为 4 针母插。两根信号线两跟电源线，进行全双工模式的高速数据传输。
在这里插入图片描述

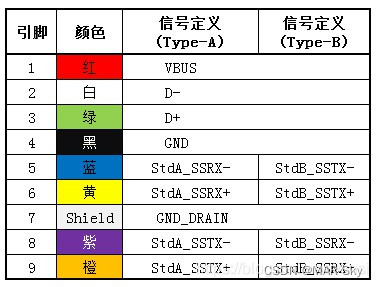

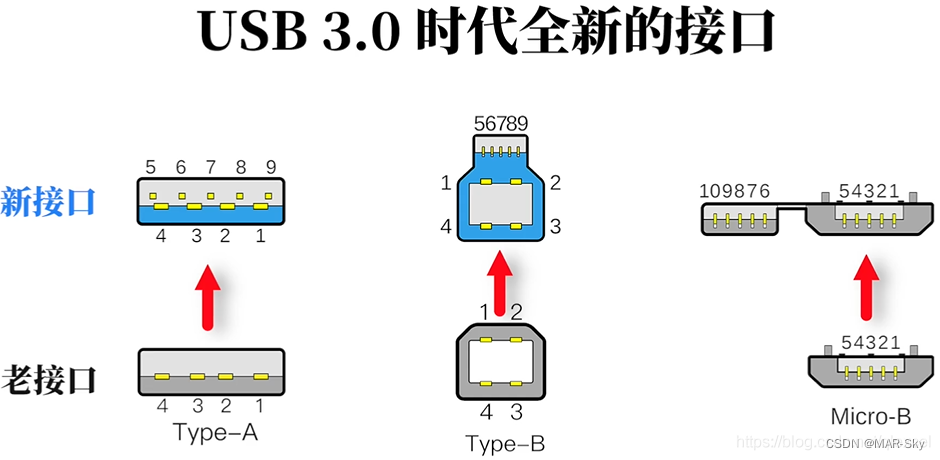

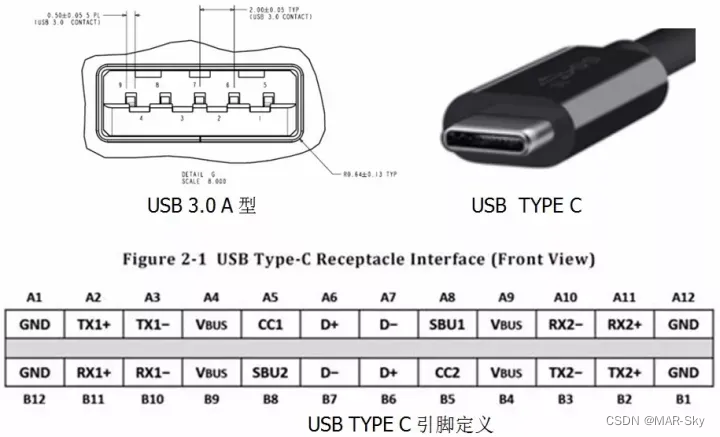

USB3.0

在这里插入图片描述

参考：https://zhuanlan.zhihu.com/p/473930363，https://zhuanlan.zhihu.com/p/31083220
在这里插入图片描述

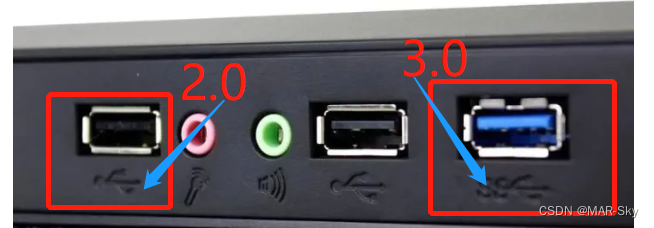

在实际中标识的不同

在这里插入图片描述

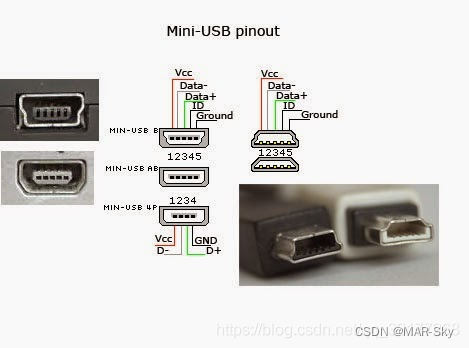

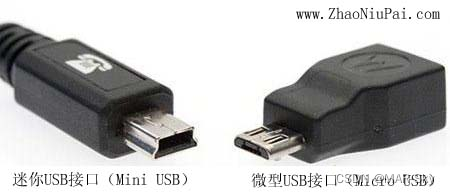

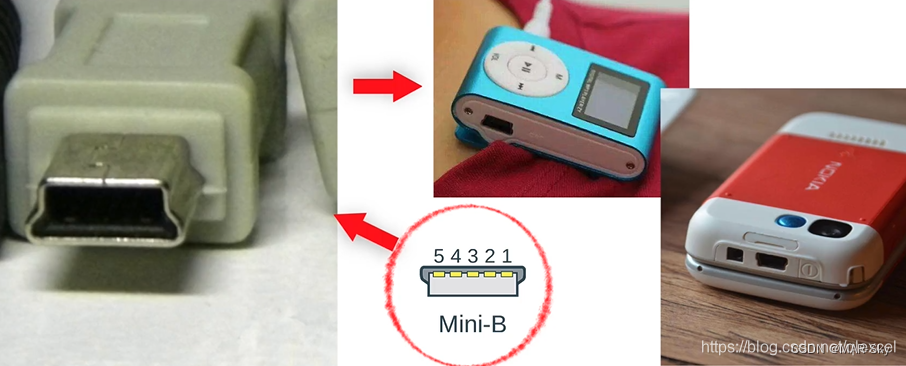

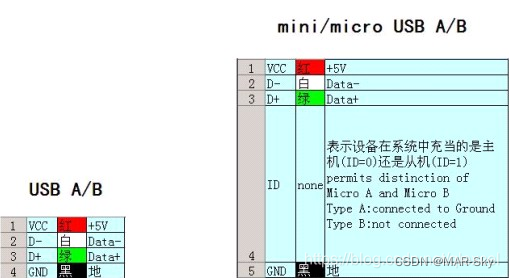

mini-usb

**加粗样式**

mini-usb

**加粗样式**

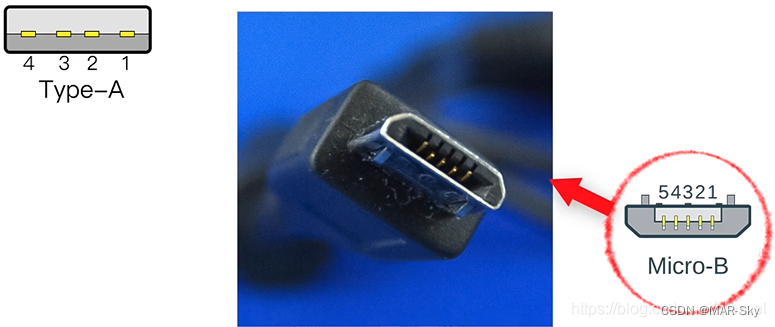

Micro USB

以前常见的安卓充电插头
在这里插入图片描述

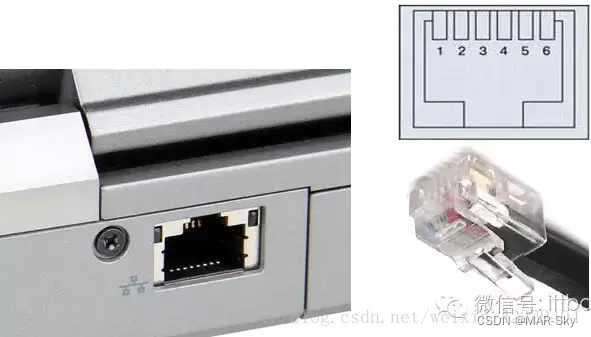

电话线，RJ11接口

这种接口常用与电话，

网络接口，RJ45线序，功能

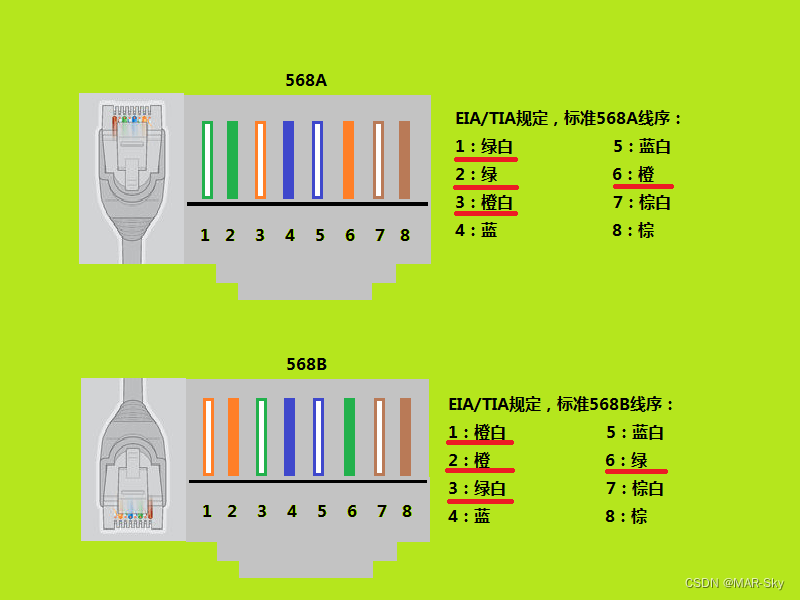

颜色和线序

能看见金属爪的一面去看。A和B的区别只是一对绿（白）和橙（白）换了位置，记忆方式，先记固定的几个，4，5-蓝，蓝白；7，8-棕白，棕；A:1,2-绿白，绿；3，6-橙白，橙
在这里插入图片描述

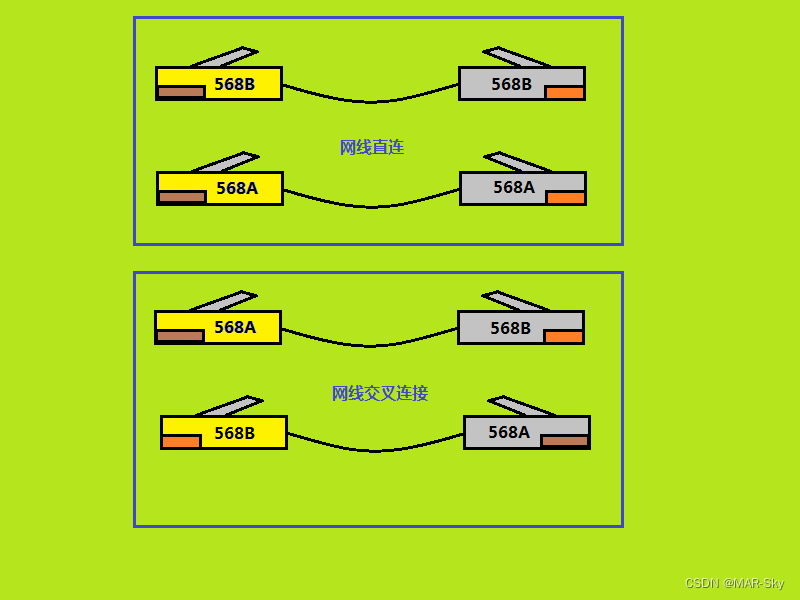

两头接线不同，一般使用情况不同

直连网线的两端均按T568B连接,用于连接主机和设备，如：电脑←—→ADSL猫、电脑←—→ADSL路由器的LAN口、电脑←—→集线器或交换机等
交叉网线的一端按T568B接，另一端按T568A接，用于连接主机与主机，或者设备与设备，如：电脑←—→电脑、集线器←—→集线器、交换机←—→交换机

在这里插入图片描述

网线各个线的作用（B型线序为例）

线号	功能
1（橙白）	输出数据 (+)
2	输出数据 (-)
3	输入数据 (+)
4	保留为电话使用
5	保留为电话使用
6	输入数据 (-)
7	保留为电话使用
8	保留为电话使用

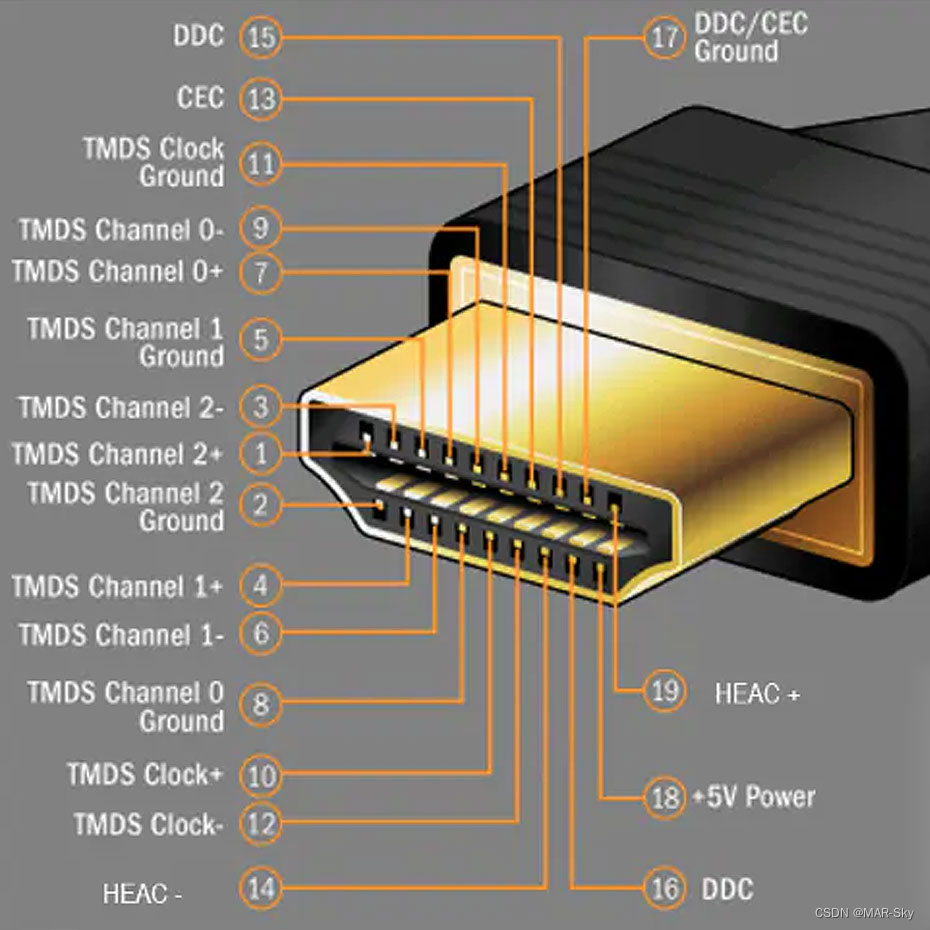

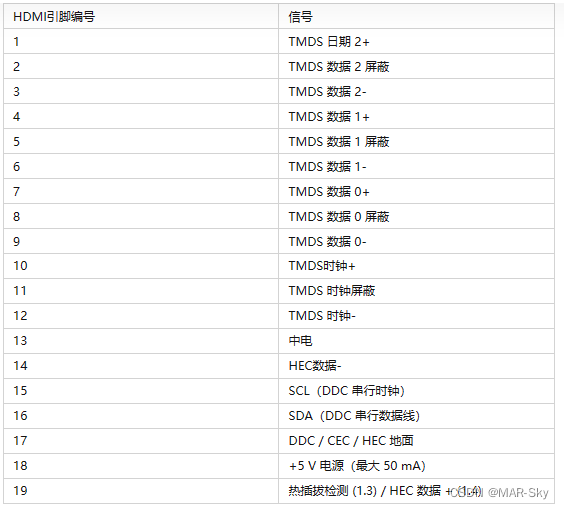

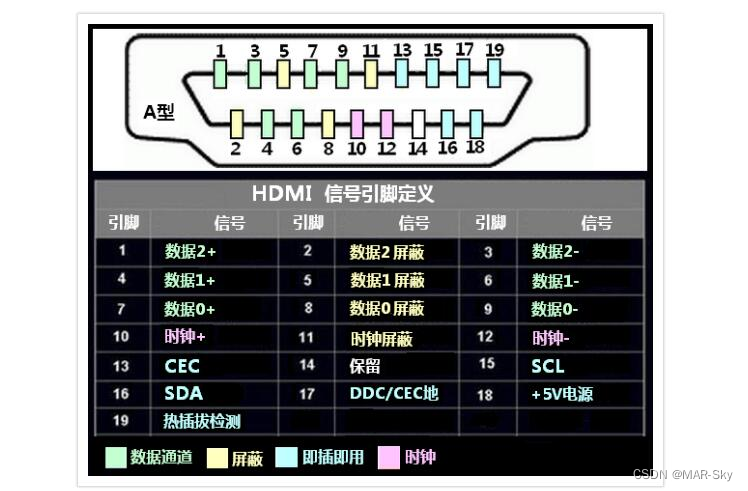

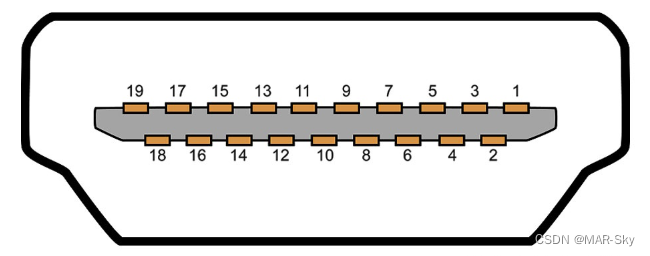

HDMI

参考：https://www.sz-ekl.com/news/250.html
高清晰度多媒体接口(英文:High Definition Multimedia Interface，HDMI)
在这里插入图片描述

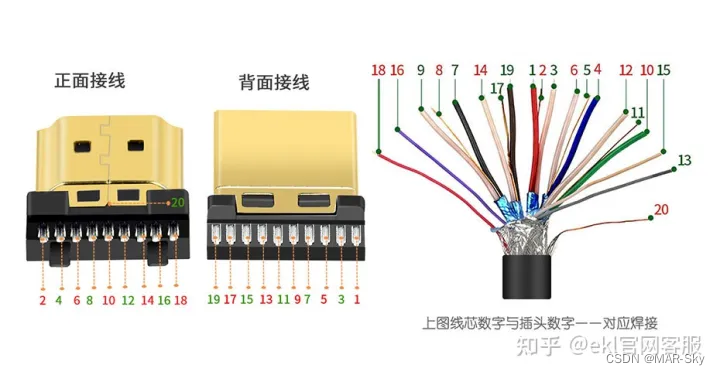

焊接方法
在这里插入图片描述

在这里插入图片描述

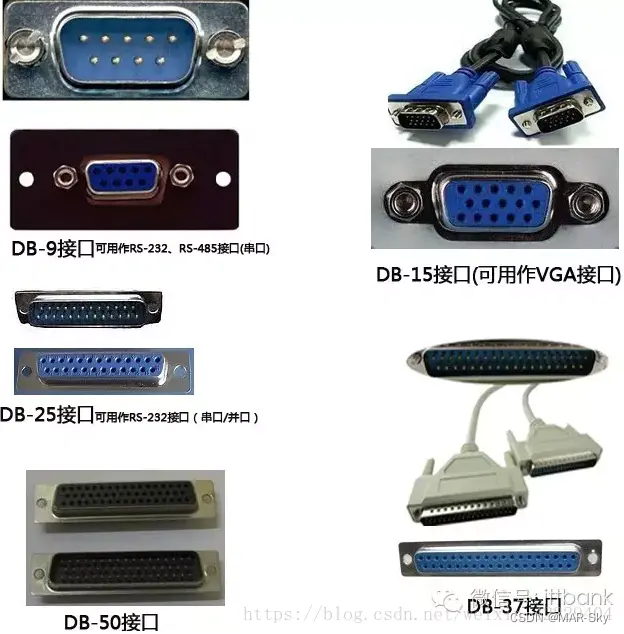

几种类似的串行接口（COM）

参考：https://zhuanlan.zhihu.com/p/72235639
串行接口（Serial port）又称“串口”，常见的有一般电脑应用的RS-232（使用 25 针或 9 针连接器）和工业电脑应用的半双工RS-485与全双工RS-422

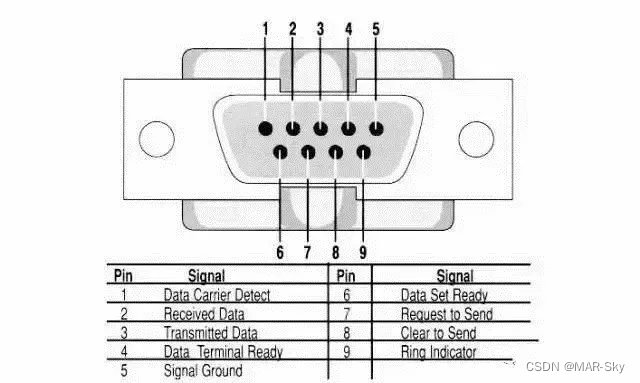

RS232

RS是英文“recommend standard 推荐标准”的缩写，232为标识号。RS-232 口一般只使用RXD（2）、TXD（3）、GND（5）三条线。使用UART时，都选择RS-232。
嵌入式里面说的串口，一般是指UART口，但是我们经常搞不清楚它和COM口的区别, 以及RS232, TTL等关系, 实际上UART,COM指的物理接口形式(硬件), 而TTL、RS-232是指的电平标准(电信号).
UART有4个pin（VCC, GND, RX, TX）, 用的TTL电平, 低电平为0(0V)，高电平为1（3.3V或以上）。
在这里插入图片描述
缺点：
1）接口的信号电平值较高，易损坏接口电路芯片，又因为232电平与TTL电平不兼容故需使用电平转换电路方能与TTL电路连接；
（2） 传输速率较低，在异步传输时，波特率为20Kbps。现在由于采用了新的UART芯片，波特率达到115.2Kbps（1.832M/16）；
（3）接口使用一根信号线和一根信号返回线而构成共地的传输形式，这种共地传输容易产生共模干扰，所以抗噪声干扰性弱；
（4） 传输距离有限，最大传输距离标准值为50 米，实际上也只能用在15 米左右；
（5） RS-232 只容许一对一的通信，没有考虑构成串行总线。(这点很重要，在很多控制场景，是一控多，如果主设备都需要跟从设备点对点通信，那现场布线成蜘蛛网了)

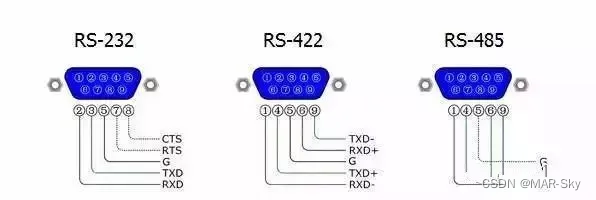

RS485/RS422

RS-422 的电气性能与RS-485完全一样。主要的区别在于：RS-422 有4 根信号线：两根发送、两根接收。由于RS-422 的收与发是分开的所以可以同时收和发（全双工），也正因为全双工要求收发要有单独的信道，所以RS-422适用于两个站之间通信，星型网、环网，不可用于总线网；RS-485 只有2 根信号线，所以只能工作在半双工模式，常用于总线网。
在这里插入图片描述
1.RS-485的电气特性：逻辑“1”以两线间的电压差为+(2~ 6)V表示；逻辑“0”以两线间的电压差为-(2~6)V表示。
2.RS-485的数据最高传输速率为10Mbps 。
3.RS-485接口是采用平衡驱动器和差分接收器的组合，抗共模干扰能力增强，即抗噪声干扰性好。
4.RS-485最大的通信距离约为1219M，最大传输速率为10Mb/S，传输速率与传输距离成反比，如果需传输更长的距离，需要加485中继器。5.RS-485总线一般最大支持32个节点，如果使用特制的485芯片，可以达到128个或者256个节点，最大的可以支持到400个节点。

RS-232与RS-485对比

1、抗干扰性：RS485 接口是采用平衡驱动器和差分接收器的组合，抗噪声干扰性好。RS232 接口使用一根信号线和一根信号返回线，这种共地传输容易产生共模干扰。
2、传输距离：RS485 接口的最大传输距离标准值为 1200 米（9600bps 时）RS232 传输距离有限，最大传输距离标准值为 50 米。
3、通信能力：RS-485 接口在总线上是允许连接多达128个收发器。RS-232只允许一对一通信。
4、传输速率：RS-232传输速率较低，在异步传输时，波特率为 20Kbps。RS-485 的数据最高传输速率为 10Mbps 。
5、信号线：RS485 接口组成的半双工网络，一般只需二根信号线。RS-232 口一般只使用 RXD、TXD、GND 三条线 。
6、电气电平值：RS-485的逻辑"1"以两线间的电压差为+（2-6） V 表示；逻辑"0"以两线间的电压差为-（2-6）V 表示。在 RS-232-C 中任何一条信号线的电压均为负逻辑关系。即：逻辑"1"，-5- -15V；逻辑"0 " +5- +15V 。

RS-422与RS-485对比

RS-485的电气性能与RS-422完全一样。主要的区别在于：
1、RS-422 有4 根信号线：两根发送（Y、Z）、两根接收（A、B）。由于RS-422 的收与发是分开的所以可以同时收和发**（全双工）。
2、RS-485 只有两根数据线**：发送和接收都是A 和B。由于RS-485 的收与发是共用两根线，所以不能同时收和发**（半双工）**。

RS-485总线通讯速度和通信可靠性的三个因素

1、在通信电缆中的信号反射
2、在通讯电缆中的信号衰减
3、在通讯电缆中的纯阻负载

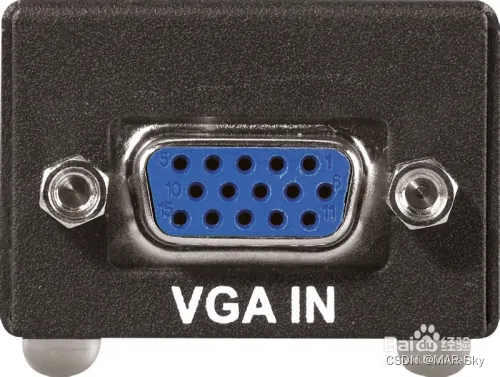

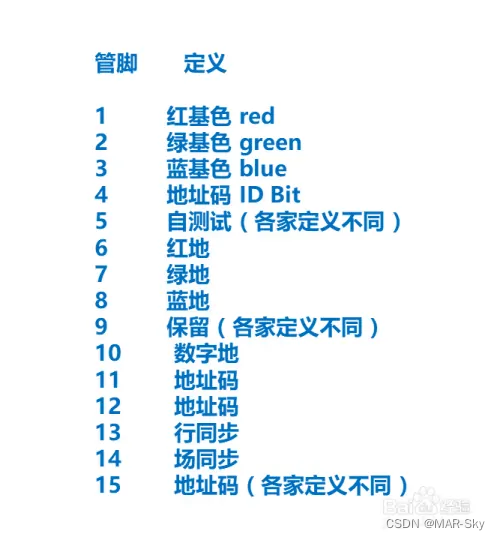

VGA(全称是Video Graphics Array)

参考：https://jingyan.baidu.com/article/acf728fd02a5c8b9e510a3ce.html

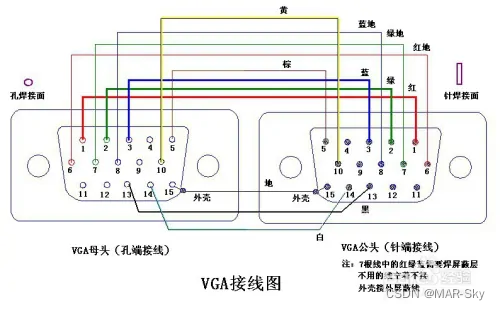

视频图形阵列，它是一个方形D形接口，有15根针，分为公头和母头。
在这里插入图片描述

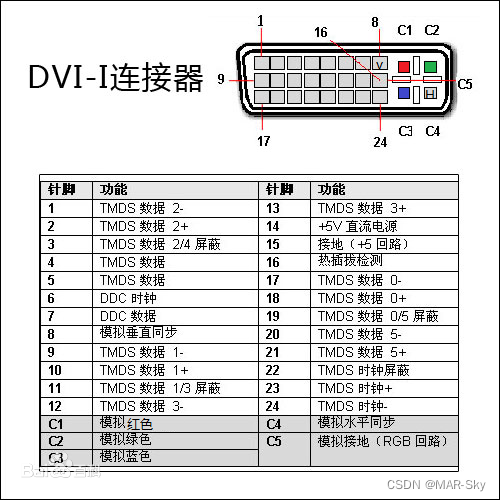

DVI

参考：https://baike.baidu.com/item/DVI%E6%8E%A5%E5%8F%A3/9731353?lemmaFrom=lemma_starMap&fromModule=lemma_starMap

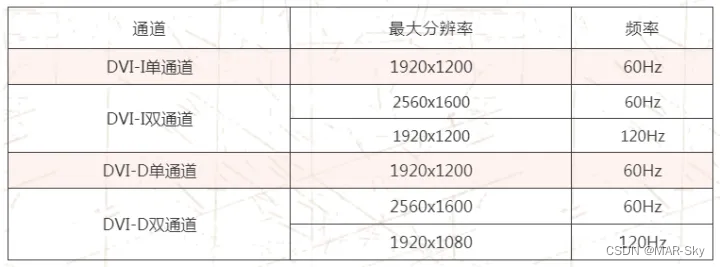

Digital Video Interface，即数字视频接口。
在这里插入图片描述

DP: DisplayPort

参考：https://www.itmemo.cn/html/736.html

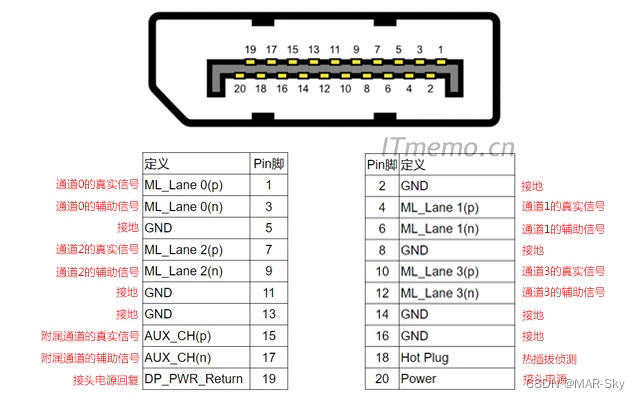

DP口定义了两种接头，全尺寸（Full Size）和迷你DP（Mini），两种接头皆是20针

在这里插入图片描述

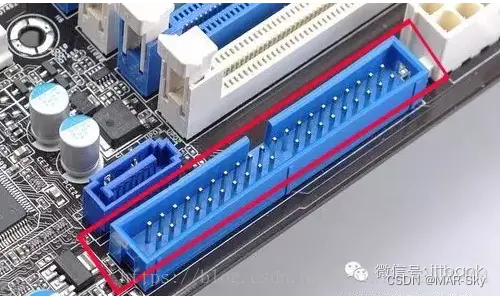

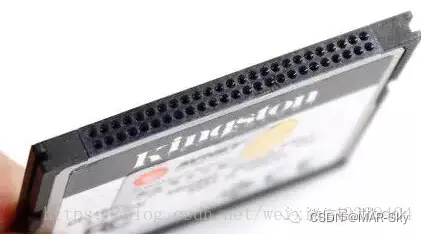

IDE（Integrated Drive Electronics）接口

参考：https://www.jianshu.com/p/a8b110e7ffb0
IDE的英文全称为“Integrated Drive Electronics”，即“电子集成驱动器”，它的本意是指把“硬盘控制器”与“盘体”集成在一起的硬盘驱动器。
IDE接口优点：价格低廉、兼容性强、性价比高
IDE接口缺点：数据传输速度慢、线缆长度过短、连接设备少、不支持热插拔
在这里插入图片描述

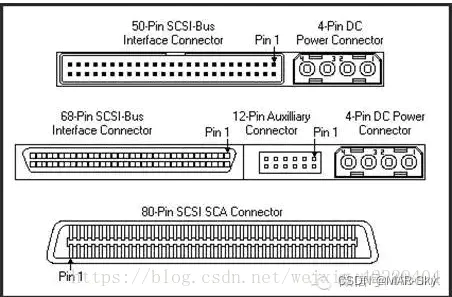

SCSI接口

SCSI的英文全称为“Small Computer System Interface”（小型计算机系统接口），主要应用于中、高端服务器和高档工作站中。
SCSI接口优点：应用范围广、多任务、带宽大、CPU占用率低、转速快、传输率高以及热插拔等
SCSI接口缺点：**价格高、安装不便、**还需要设置及其安装驱动程序防止格式错乱。
在这里插入图片描述
