立创EDA添加自己的3D模型,和简单调整

整体过程

 1. 获取3D模型stp文件,下载或自己创建
 2. 新建一个3D模型文件,导入stp文件
 3. 在pcb文件中选择器件,在属性打开3D模型文件,将自己建立的3D模型导入

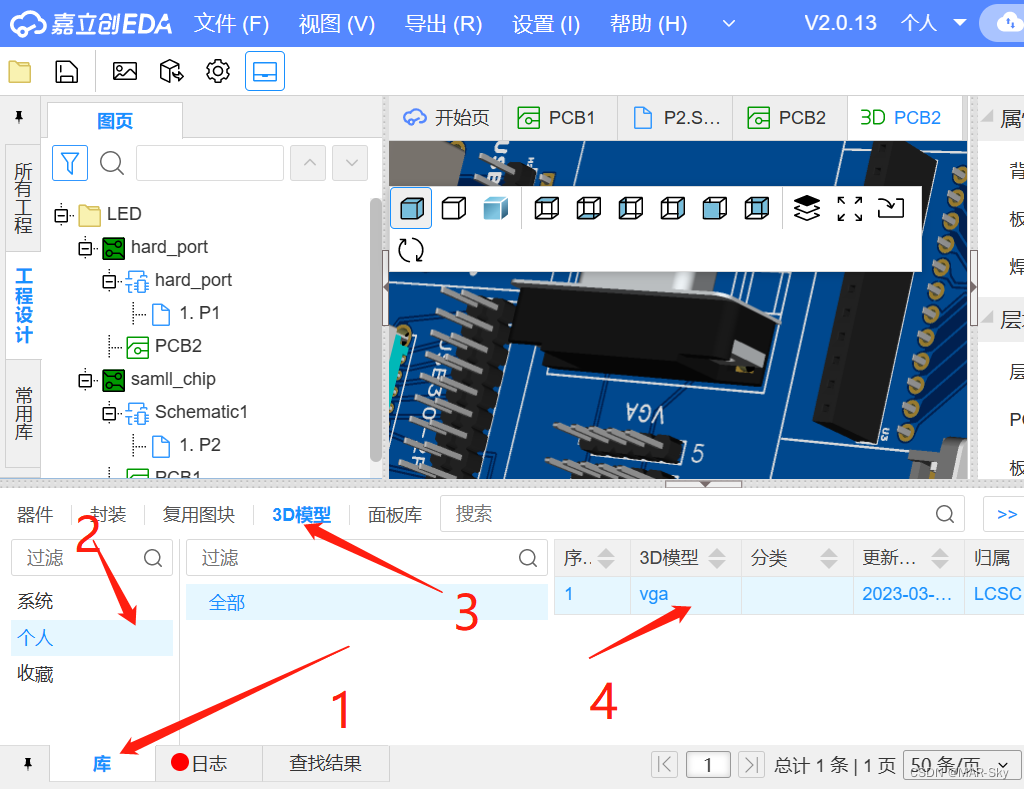

自己建立的3D模型查看步骤
在这里插入图片描述

获取或得到3D模型的文件

两种方法:一种是自己画,另一种是从别的网站下载文件
EDA只支持stp文件的导入
一个可以下载3D模型的网址:https://www.3ds.com/,但下载的文件可能需要重新保存成stp文件。若下载的直接是stp文件也可以使用

新建自己3D模型

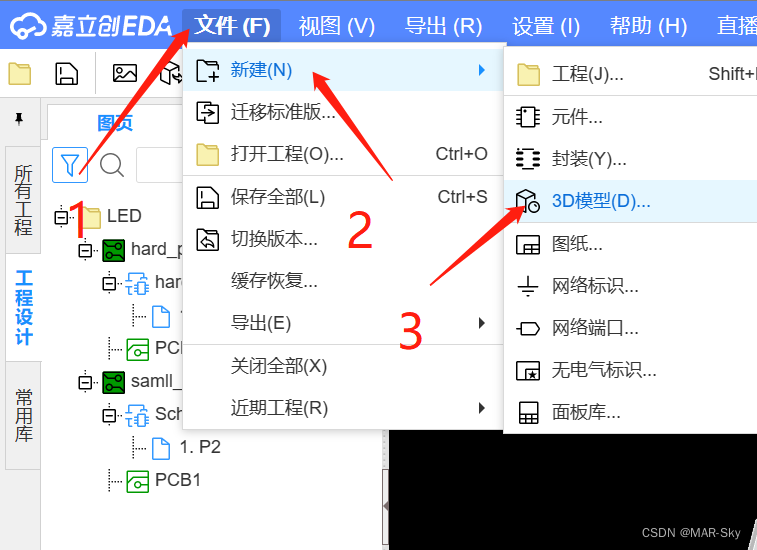

步骤和新建文件一样,只是导入stp文件
在这里插入图片描述

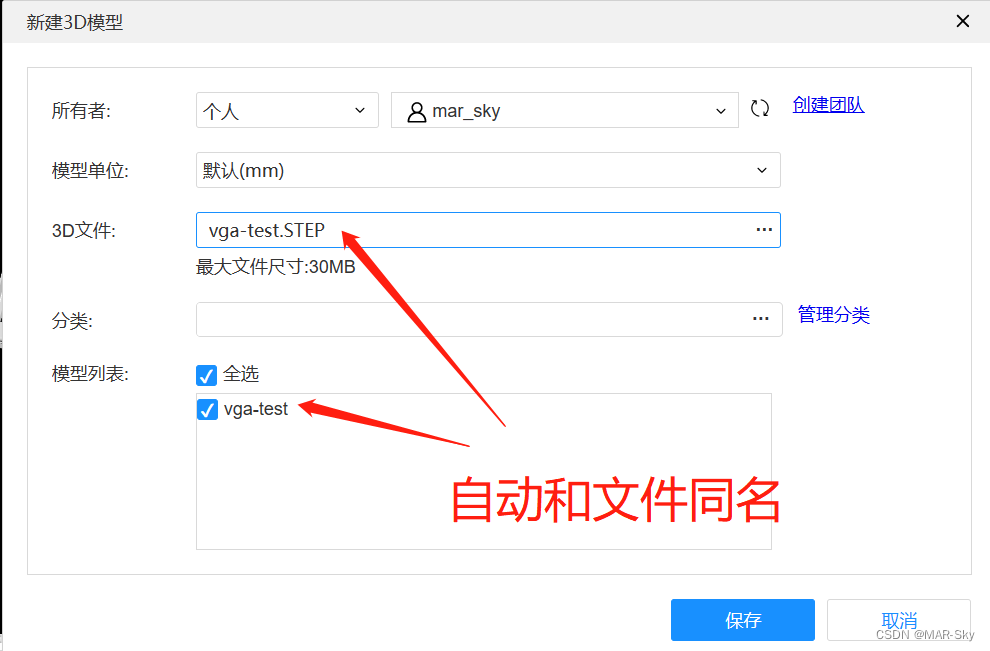

然后添加使用的3D模型的stp文件
在这里插入图片描述
在这里插入图片描述

将元件使用自己建立的3D模型

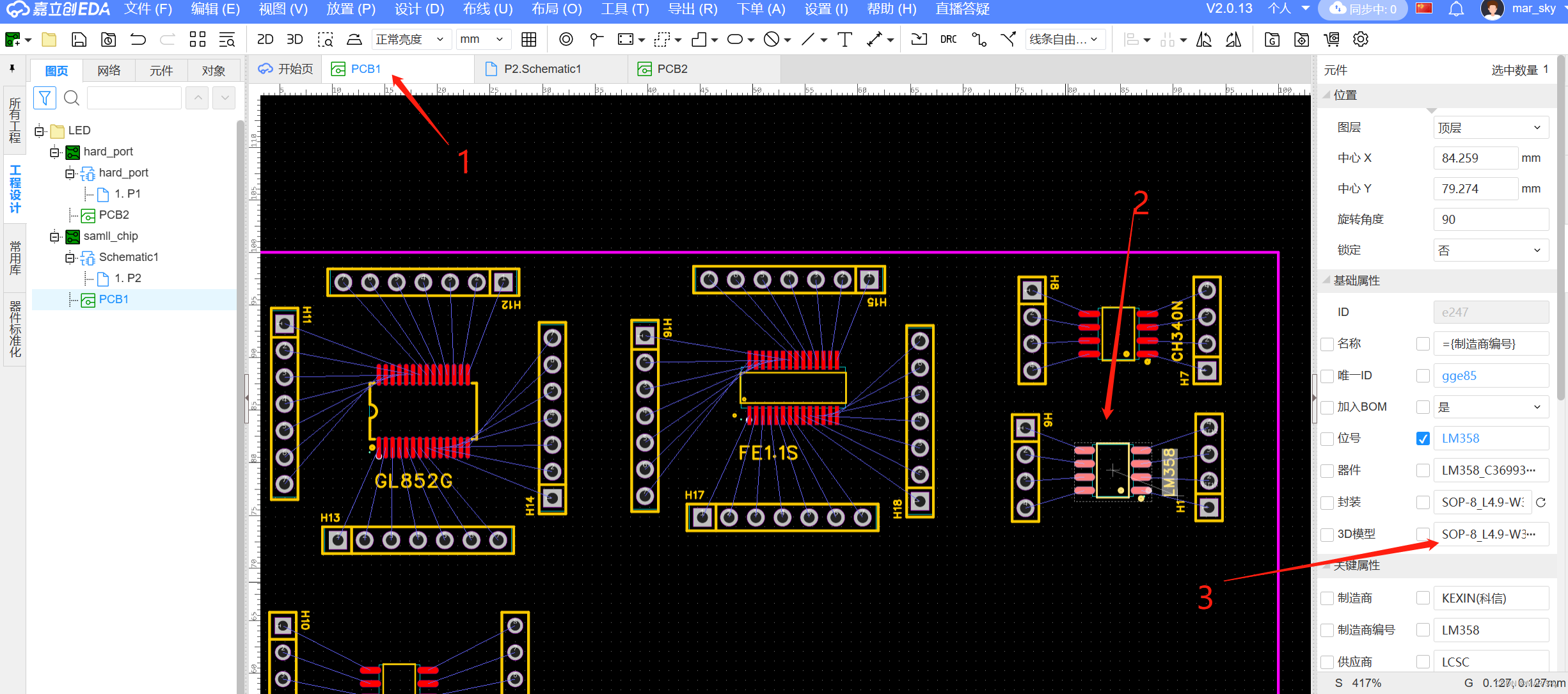

首先在pcb环境下点选元件,然后找到属性中的“3D模型”然后点击,
在这里插入图片描述

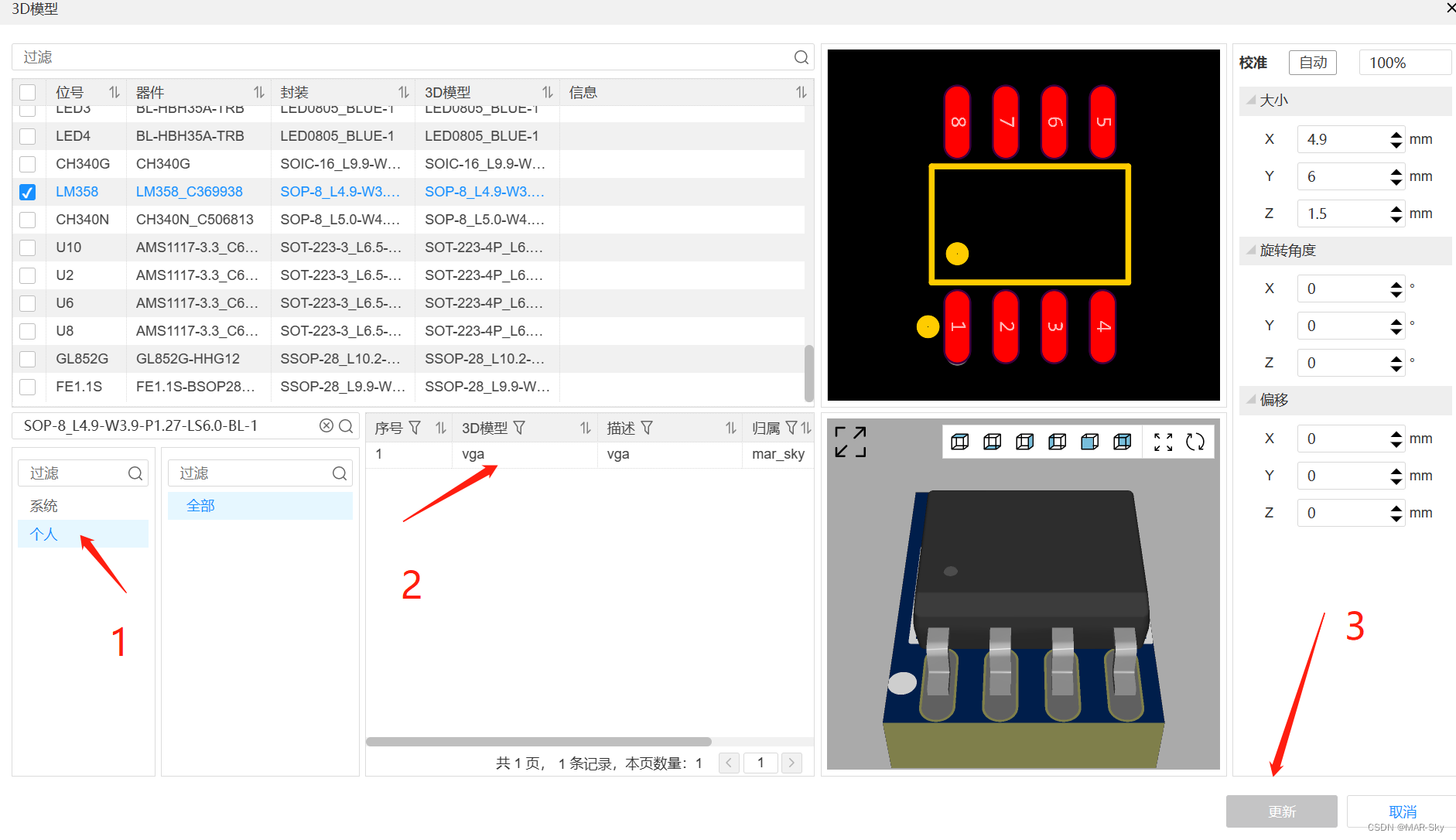

然后弹出下面的内容,可以把元件和自己的3D模型绑定,最后更新
在这里插入图片描述

模型的简单调整

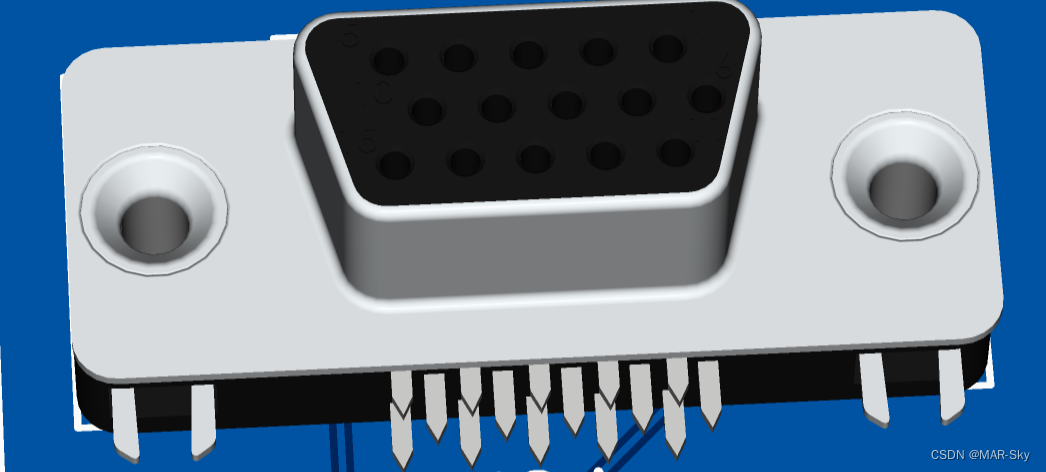

在导入自己模型的时候可能角度位置不是很合适,需要调整3D模型,例如下图的VGA明显是角度不对
在这里插入图片描述

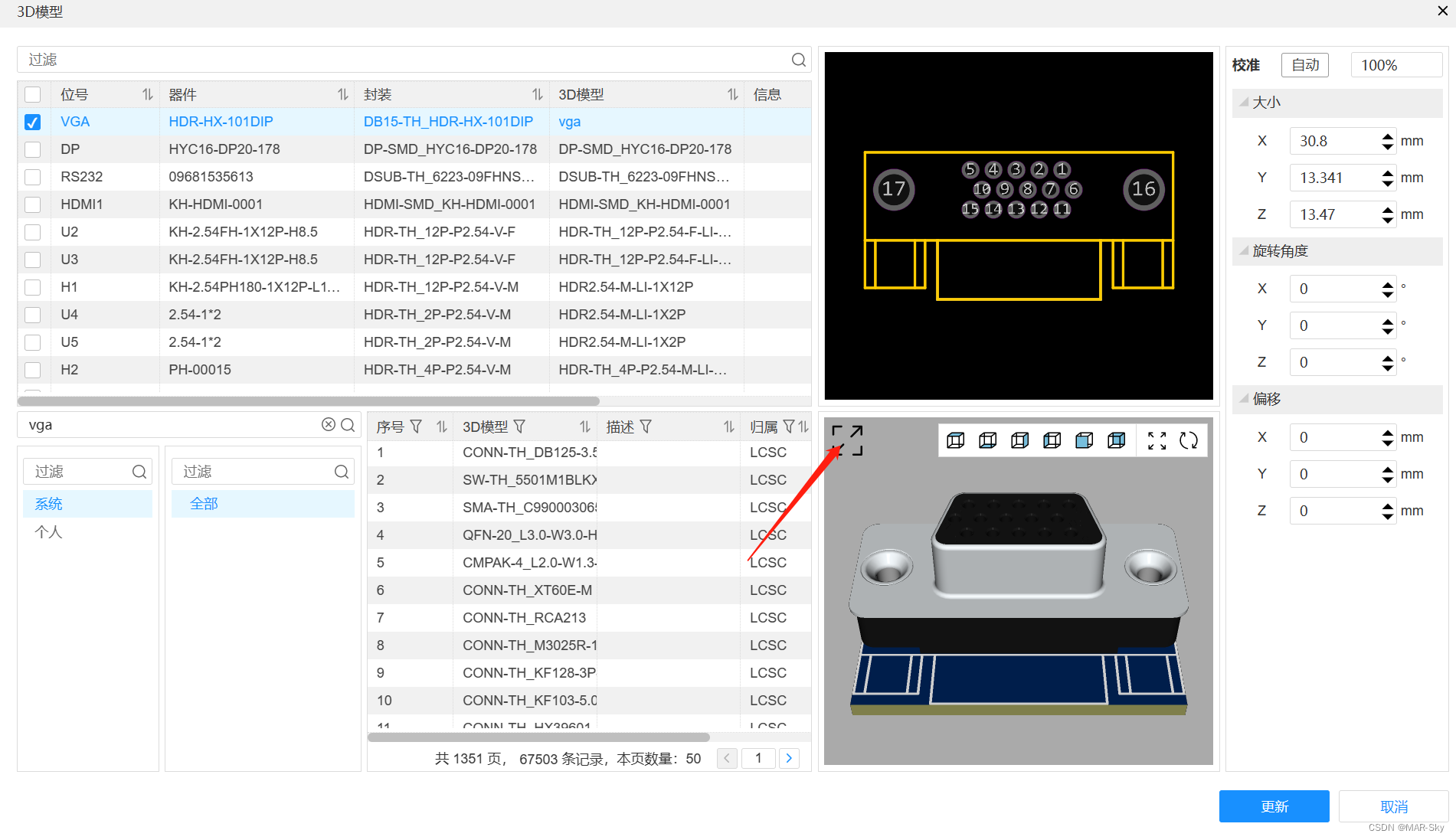

进入导入自己3D模型的界面,然后点开全屏,
在这里插入图片描述
然后使用ALT+鼠标左键:调整角度;ALT+鼠标右键:左右移动;ALT+滑轮:Z方向移动。,通过调整视角,可以更方面的调整到正确位置。可以在右侧输入精确的数值进行调整
在这里插入图片描述

### 如何在EDA中正确显示查看3D模型 #### 查看已有的3D模型 为了确保能够正确查看现有的3D模型,需先确认所使用的版本支持3D视图功能。通常情况下,在编辑PCB布局时可以通过切换至3D模式来预览组件的三维形态[^1]。 当处于PCB设计界面时,可通过顶部菜单栏找到并点击“View”选项下的“Switch to 3D View”,以此进入体视角环境。此时应该可以看到电路板及其上安装的各种元件呈现出逼真的空间结构效果[^2]。 对于那些已经包含了STP格式或其他兼容类型的外部3D模型文件的项目而言,只要按照规定流程完成了这些资源的加载操作,则可以在上述提到的3D场景里直观地观察到它们的具体模样[^3]。 #### 调整3D模型位置与方向 如果发现某些部件的位置不准确或是朝向不对,可以利用工具栏里的旋转、平移等功能来进行微调直至满意为止。具体来说: - 使用鼠标滚轮实现缩放; - 按住右键拖拽可改变视角角度; - 左键单击选中目标对象后再按住左键移动即可调整其所在坐标系内的相对位姿; 以上操作均有助于更精确地安排各个零件之间的装配关系,并最终获得更加贴合实际需求的设计成果[^4]。 ```python # Python代码仅作为示例展示逻辑思路,实际上EDA的操作并不涉及编程 def adjust_3d_model(model, position=(0, 0, 0), rotation=(0, 0, 0)): model.setPosition(position) model.setRotation(rotation) adjust_3d_model(selectedModel, (10, 20, 30), (-90, 45, 0)) ```
