电路设计中常用缩写

EMI

全称Electromagnetic InteRFerence,即电磁干扰

EMS

全称Electromagnetic Susceptibility,即电磁敏感度,指电子设备受电磁干扰的敏感程度。

EMC

全称Electromagnetic Compatibility,即电磁兼容,要求电源模块等电子设备内部没有严重的干扰源及设备,或电源系统有较好的抗干扰能力。
EMC包括EMI(电磁干扰)及EMS(电磁耐受性)两部份,所谓EMI电磁干扰,乃为机器本身在执行应有功能的过程中所产生不利于其它系统的电磁噪声;而EMS乃指机器在执行应有功能的过程中不受周围电磁环境影响的能力。

LDO

参考:https://blog.csdn.net/qq_36347513/article/details/121019508,
LDO(low dropout regulator,低压差线性稳压器)AMS117系列的就是

LLC

参考:https://zhuanlan.zhihu.com/p/483014729,https://blog.csdn.net/weixin_43204652/article/details/92817680
https://www.bilibili.com/video/BV1Lg41187Wb/?spm_id_from=pageDriver&vd_source=00bd76f9d6dc090461cddd9f0deb2d51
名字由来是电路组成而来,由开关网络(半桥或全桥)、谐振电容(C)、谐振电感(L)、变压器励磁电感(L)、变压器和整流器组成。
LLC真实的名字叫谐振转换电路,英文是Resonant Converters
电容和电感在某一个频率情况下,容抗和电抗抵消了,这个频率就是谐振频率。当串联电感和电容 wL=1/wC。

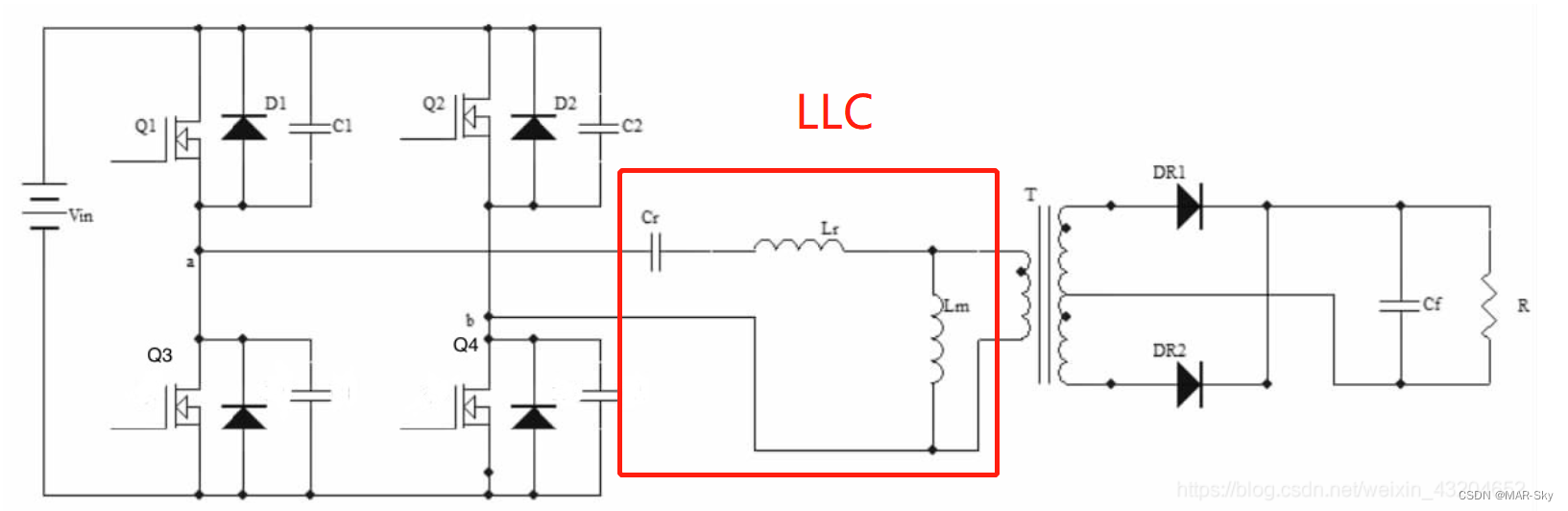

下面是一个全桥LLC
在这里插入图片描述

在这里插入图片描述

高开关损耗和电磁干扰(EMI)

但在LLC谐振变换器中,开关管可以通过零电压开关(ZVS)导通,输出整流二极管也可以通过零电流开关(ZCS)关闭

Buck(降压型);Boost(升压型)
