逻辑控制电路中门的符号记录（便查）

已于 2023-04-28 22:21:56 修改
阅读量1.6k 收藏 12
点赞数 3
文章标签： 逻辑门符号
于 2023-04-28 22:03:22 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_43794311/article/details/130436031
版权
文章探讨了逻辑门图形符号在国内外的表示方式，包括与门、或门、非门、异或门和同或门。国内非门输出加圆圈，而国外非门用直线表示，或门输入则有弧线区别。此外，文章还提到了异或门和同或门的定义及其相互关系。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

图形符号

在这里插入图片描述

在这里插入图片描述

特征总结

国内形式

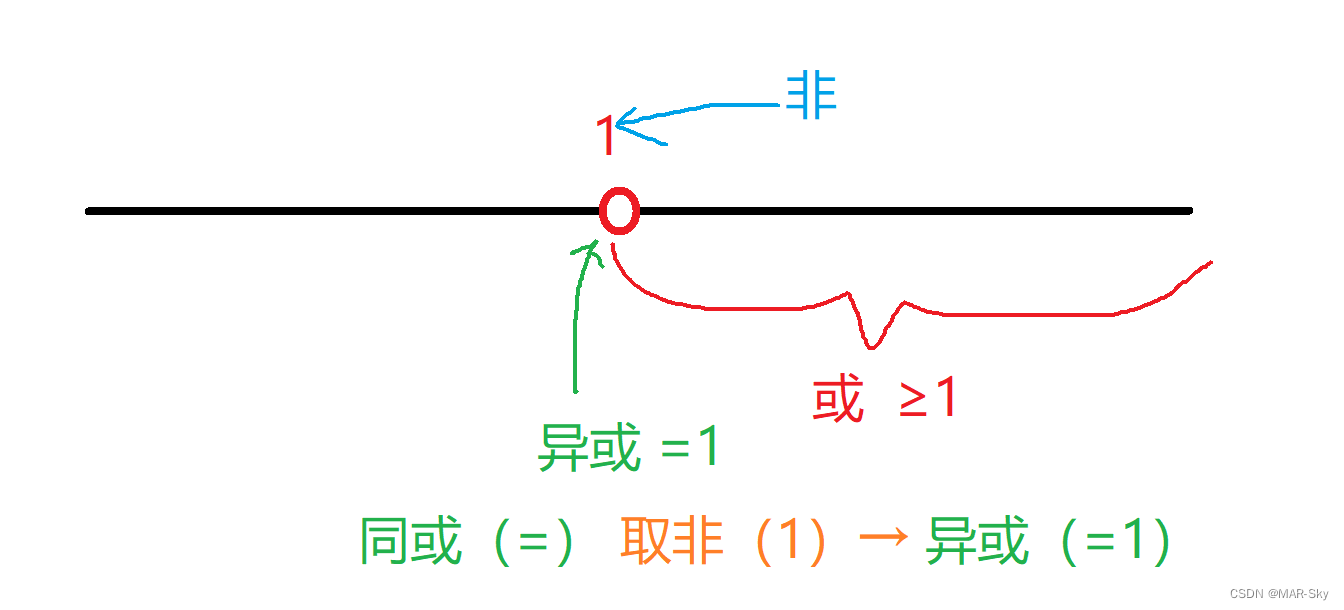

非门输出加圆圈；其他主要看方框中的字符：与是&；或是≥1；非是1输出加圆圈；或非是≥1输出加圆圈；异或是=1；同或是=
总的来说，非是1，

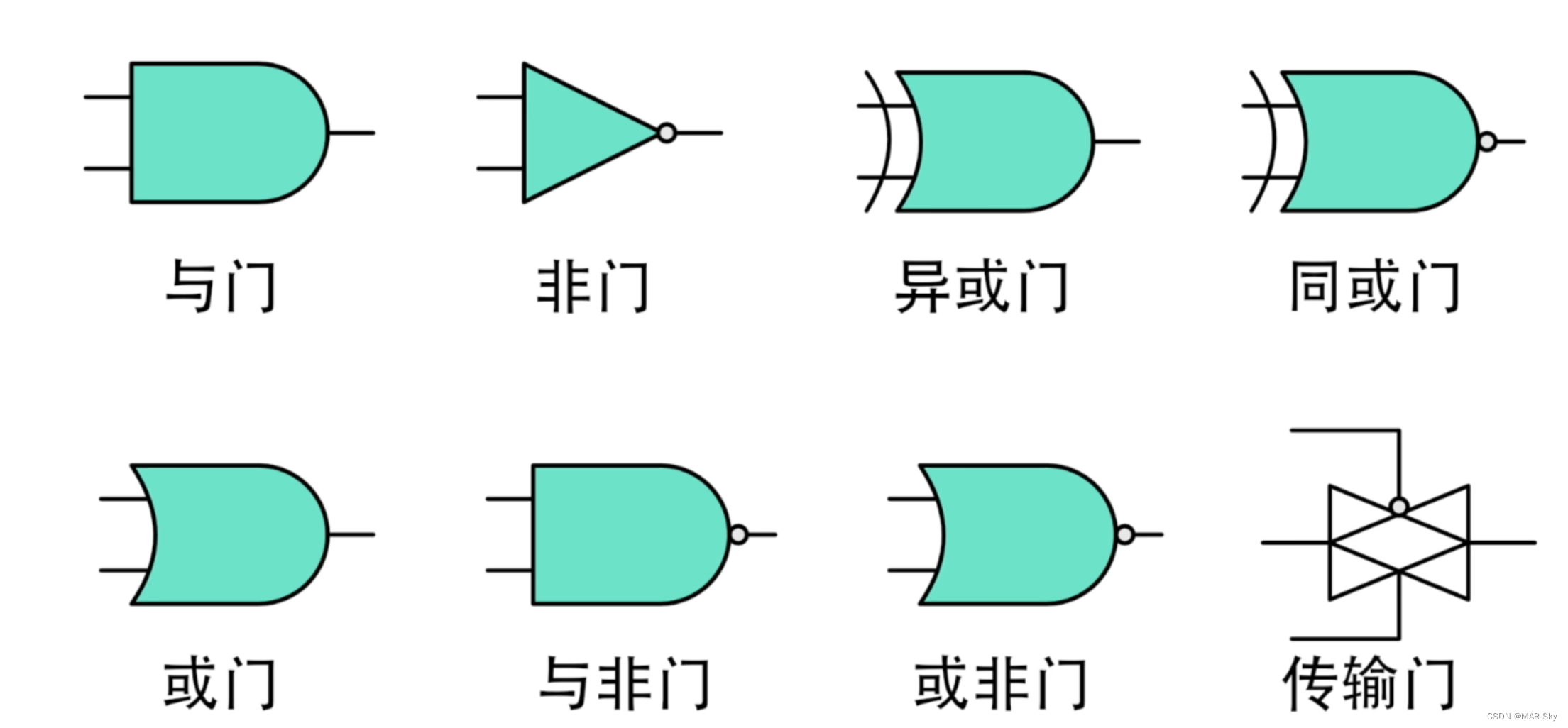

国外形式

与门两输入端是直线；非门输出端带圆圈；或门输入是弧线；异或门，同为0，异为1；同或门，同为1，异为0；（可认为同或是异或的非）
