两次修复过程
第一修复时，更换立刻ESD(下图中提到)能够正常开机但快插检测部分不能使用
第二次修复，是根据博主cxb225在评论中回复的解决办法，完成了所有功能的修复，十分感谢分享
原因
不知道什么原因，忽然间不能开机了，昨天还用，电池刚充满。前面也有一次这样的情况，放在哪没用，再用忽然就不行了。上次是准备再次烧录固件的时候，忽然间就好了。这次还是不行了，即使不修，拆开看一下构造。

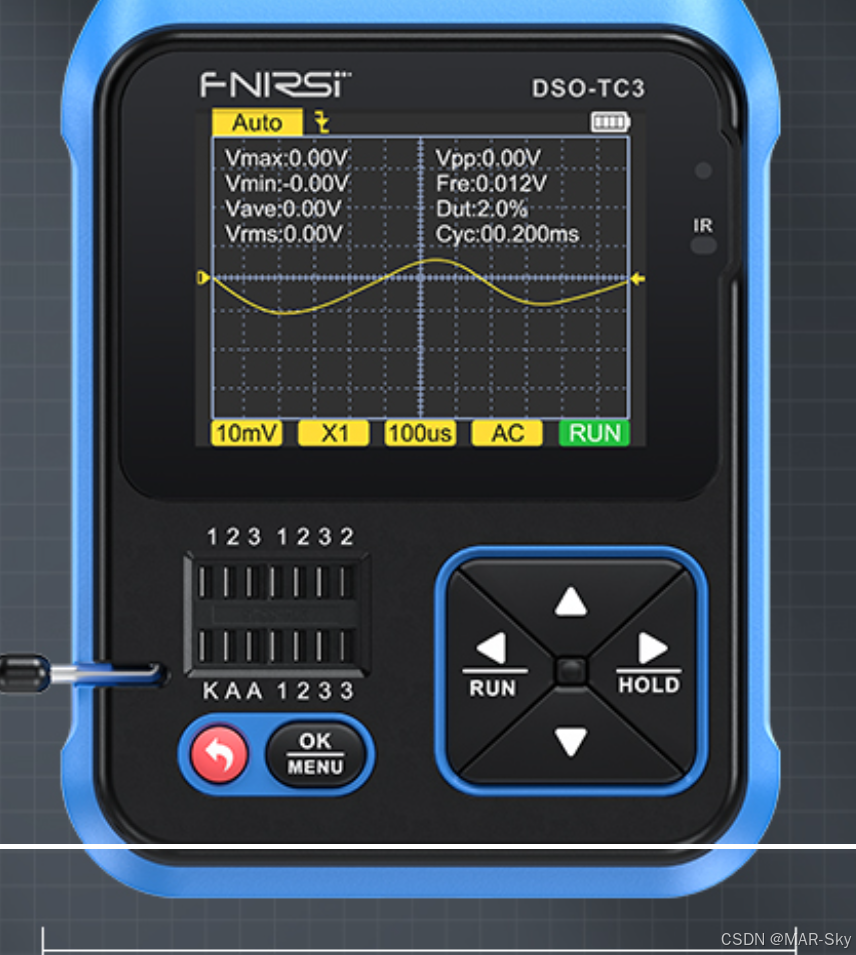

外壳设计是挺精巧

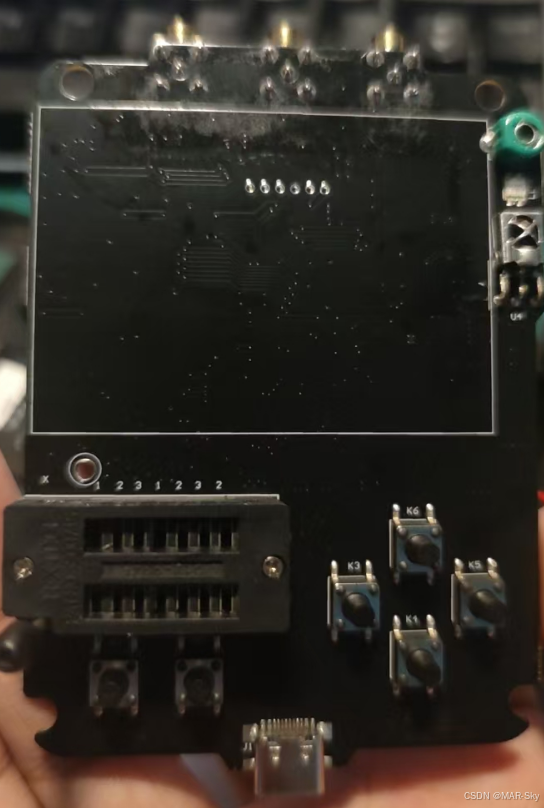

外壳整体可以分为3部分，分为黑色上装饰板，中间蓝色板和黑色底板。在拆卸的时候查找一些拆卸视频，幸好拆的时候没有用大力出奇迹。

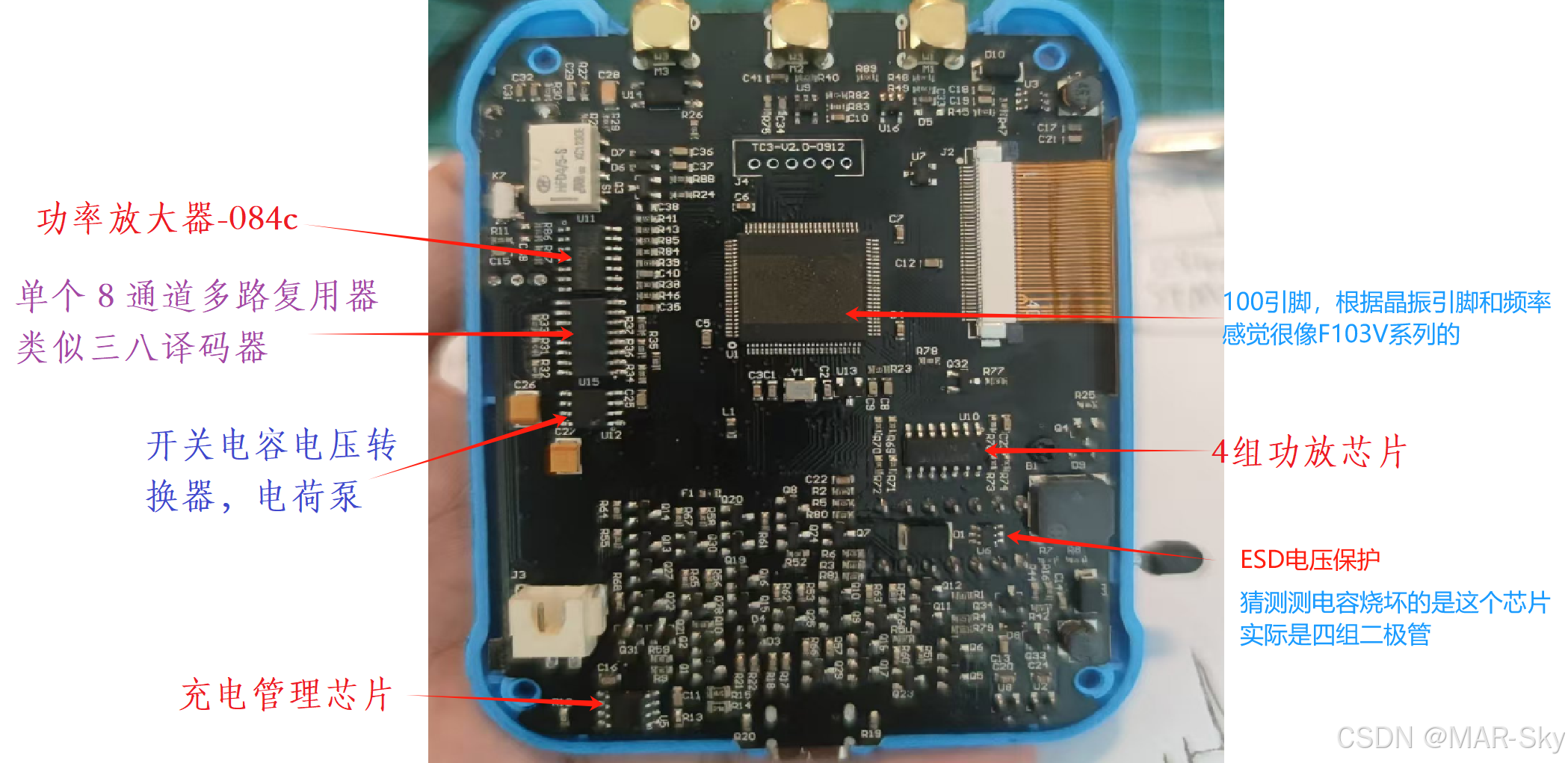

内部电路板分区
遇到的问题很奇葩，第一次一段时间不用，不能开机，后来准备烧录固件，忽然就能用了。这次可能是测电容没有放电，导致保护芯片烧穿。测试发现IC底座的1和3短路，这样可以判断保护芯片可能是有二极管穿了。

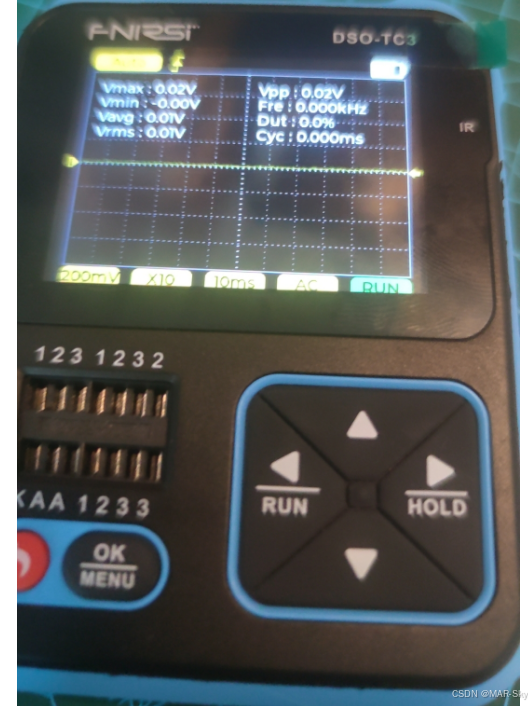

第一次猜测正确，部分功能修复完成

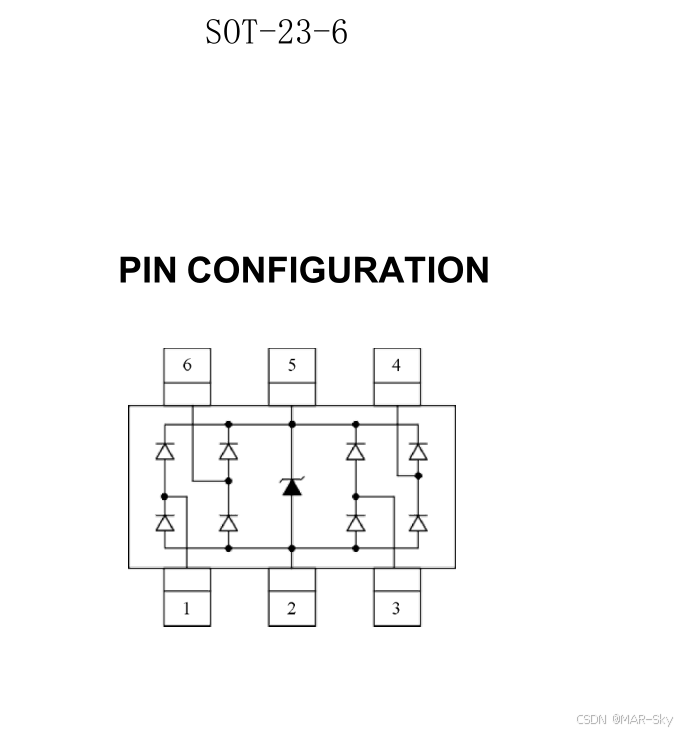

V05丝印的一个静电保护，实际就是几个二极管，但击穿后，芯片测试导致错误而无法开机。
第二次修复后

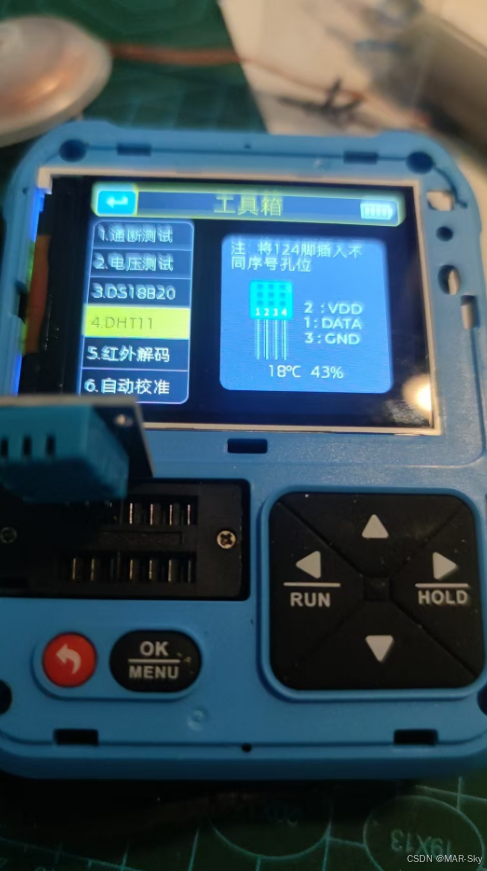

使用一个DTH11模块测试，功能完好
焊接引脚注意
在拆焊过程中发现把第4引脚焊盘拆掉了，但仔细查看电路板发现，那个引脚周围既没有线也没有过孔，应该是多余的引脚。这种情况在个人设计的一块pcb拆焊中也遇到过。其他需要注意的是一号引脚位置别搞错了。
存在的问题
第一次修复完成插入口测试部分功能异常，一直测试结果是4.9v电压，应该还有其他烧坏器件。但示波器，信号发生器等功能完好，主要使用示波器功能，所有有时间再修一下
第二次修复
再次感谢网友cxb225在评论中提到的更换4组功放芯片cos724SR
感受和感谢
这大概就是成就感吧，也算没白看原理图和画PCB。希望学习知识应用于实际情况中可以起到最大的作用，也可以帮助有同样问题的朋友。再次感谢cxb225的分享
