热风枪的拆卸和改装

原因

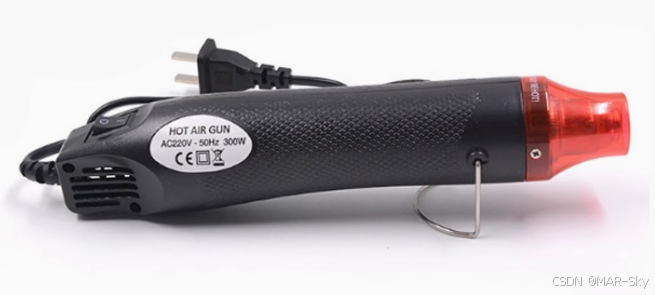

很早就买了一个这个热风枪，很便宜的一个，没有温度控制和风力控制。第一次用的时候用感觉风力太大，温度也一直不可控。最后只能放在那里吃灰了。但有一次在购买元件时发现有一个3位的船型开关，这样不是就能修改这个为两档风力了。

拆解开后里面的内容

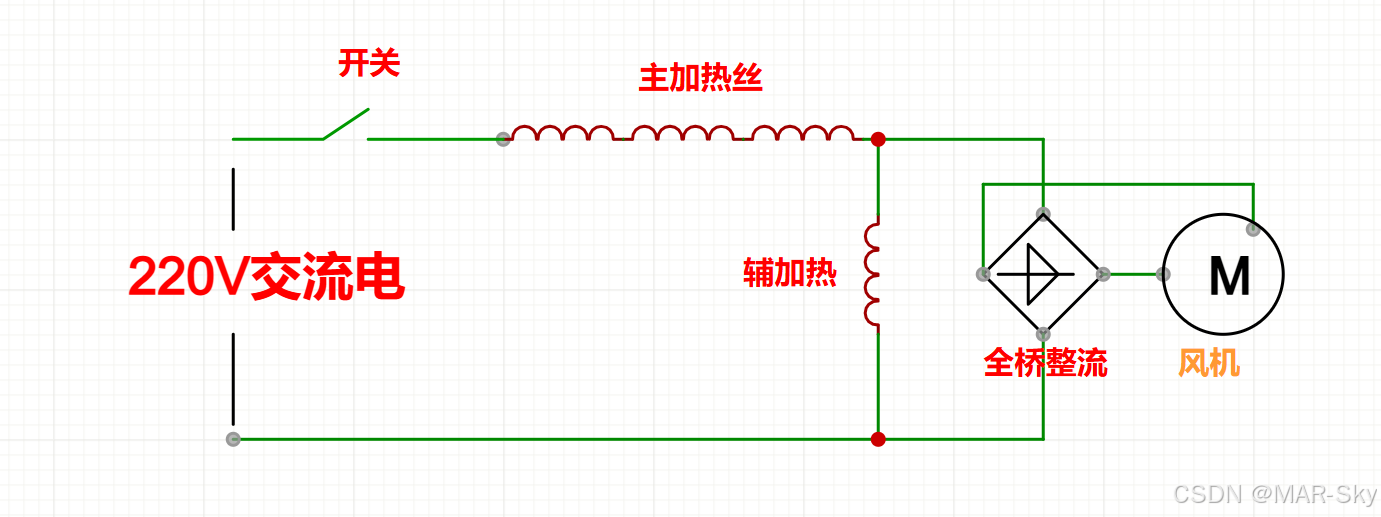

等效原理图

下图中可以看出风机两端电压是和辅加热丝并联，所以电压不高，在12v以内

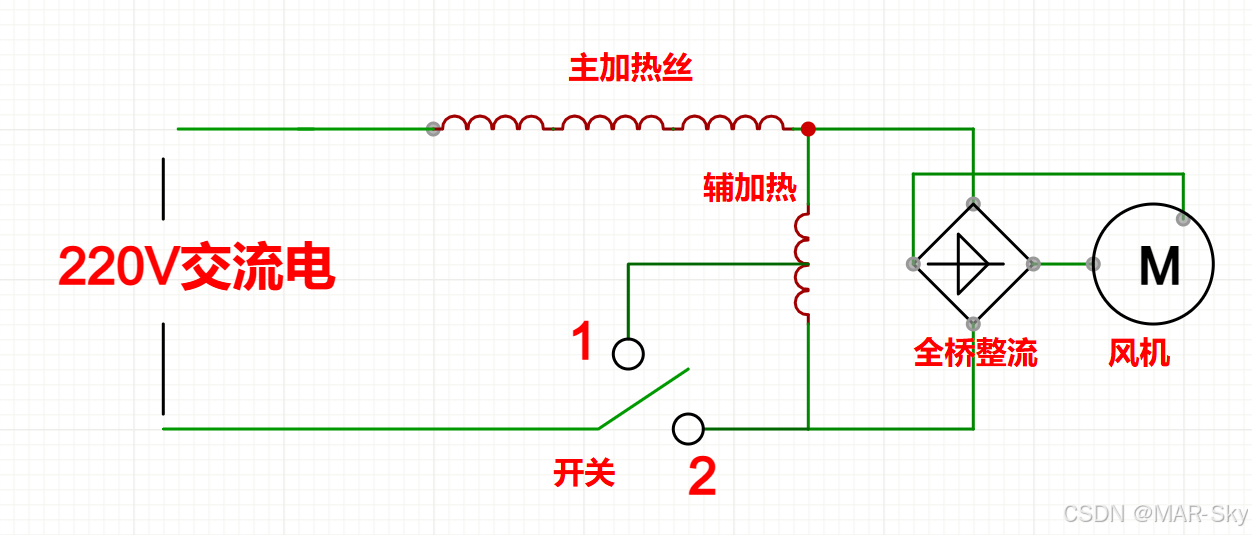

修改后的电路

当2触点连接时，这和开始的电路没什么区别，当和1触点接触时，可以知道电机两端电压分压会减少

实际中电路修改

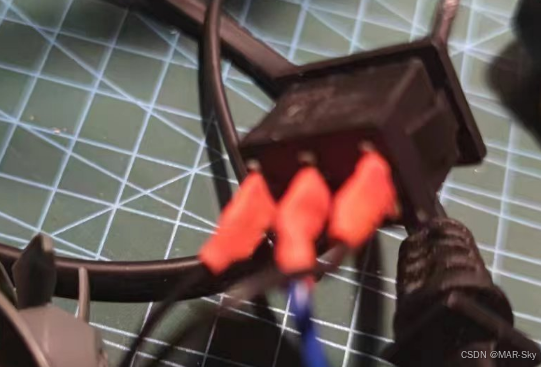

1，修改开关，使用3位船型开关

2，从辅电热丝引出一根线到开关一个脚，这个需要判断电路位置，也可尝试修改位置测试出合适风力位置

3，需要确定修改开关的电路位置
把两个位置短接，从电路图可以看出开关从一条主线修改到另一条，

总结

以前也尝试修改电路，但想通过电阻限流完成没有成功。其实从分析中就可以知道，加热丝的电阻只有100欧姆左右。那么流过的电流在1-2A，而对于普通电阻来说一般是1/2w，那么需要串的电阻不能大于2Ω，P = I²R,那么这个电阻几乎没什么作用，但如果用很大的电阻那么电压就加载了电阻上，加热丝就无法快速工作。
从上面的电路修改后发现，可以明显的控制两档风速，这样不用担心元件被吹跑了。
