【ESP32-IDF+VScode】开发笔记（一）：从点灯开始——点亮LED

---

前言

点亮LED是各类MCU开发入门的第一步。本文将通过【ESP32点亮LED】灯这个小实验来入门使用ESP-IDE+VScode开发环境对ESP32的开发，并熟悉ESP32开发过程中使用到的相关CLI命令，了解GPIO配置、操作的相关函数。

---

目标

• 熟悉ESP-IDF+VScode开发环境
• 了解ESP-IDF工程文件结构
• 学习使用常用的idf.py命令
• 创建一个LED的工程，并编译实现LED的点亮

---

一、ESP-IDF+VScode开发环境介绍

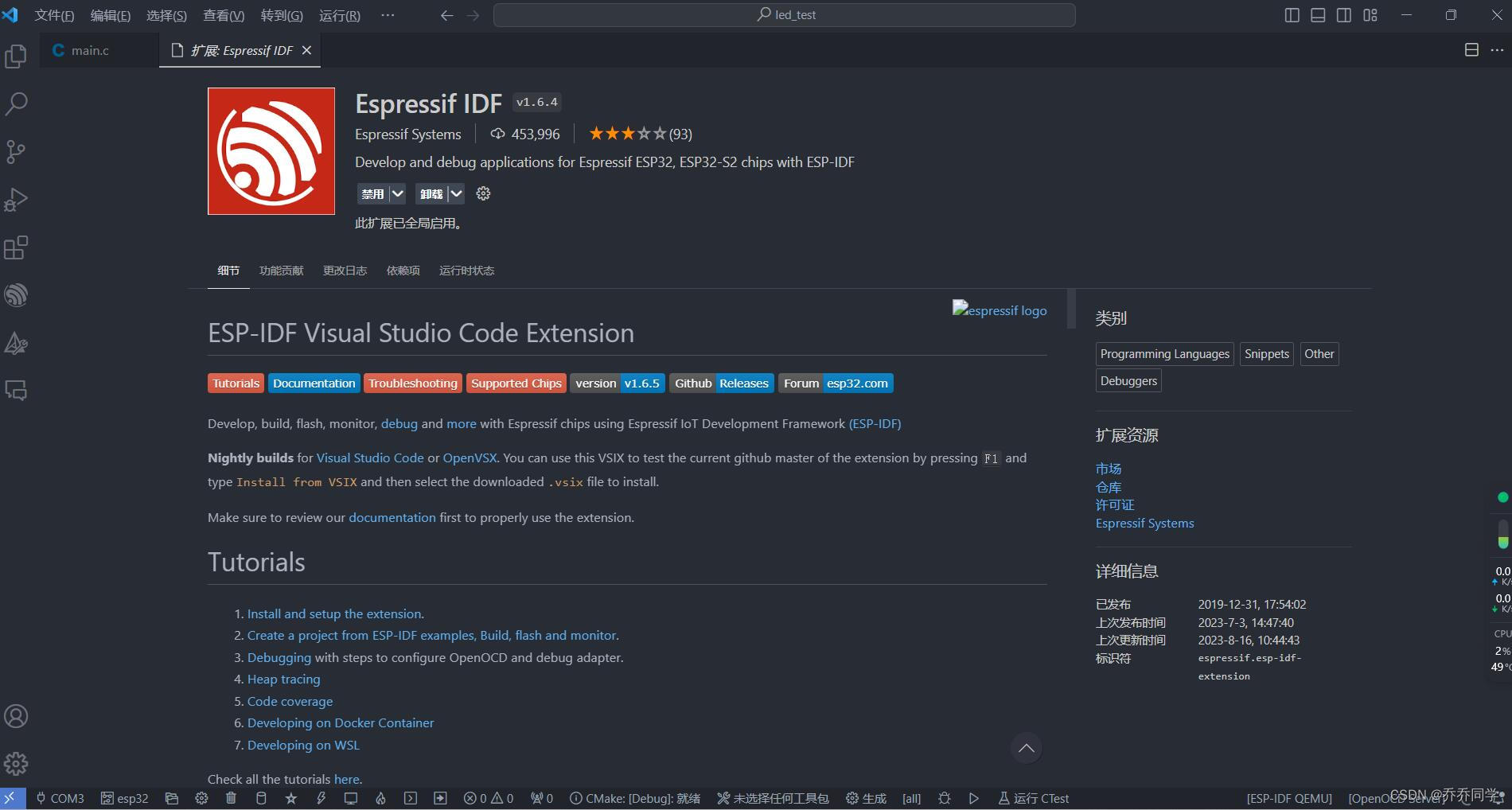

针对ESP32的开发环境有很多中选择，包括但不限于：Arduino IDE、ESP-IDF IDE、VScode+ESP-IDF插件，本系列笔记所使用开发环境的均为VScode+ESP-IDF插件，因此本文详细介绍此开发环境。

总体界面介绍

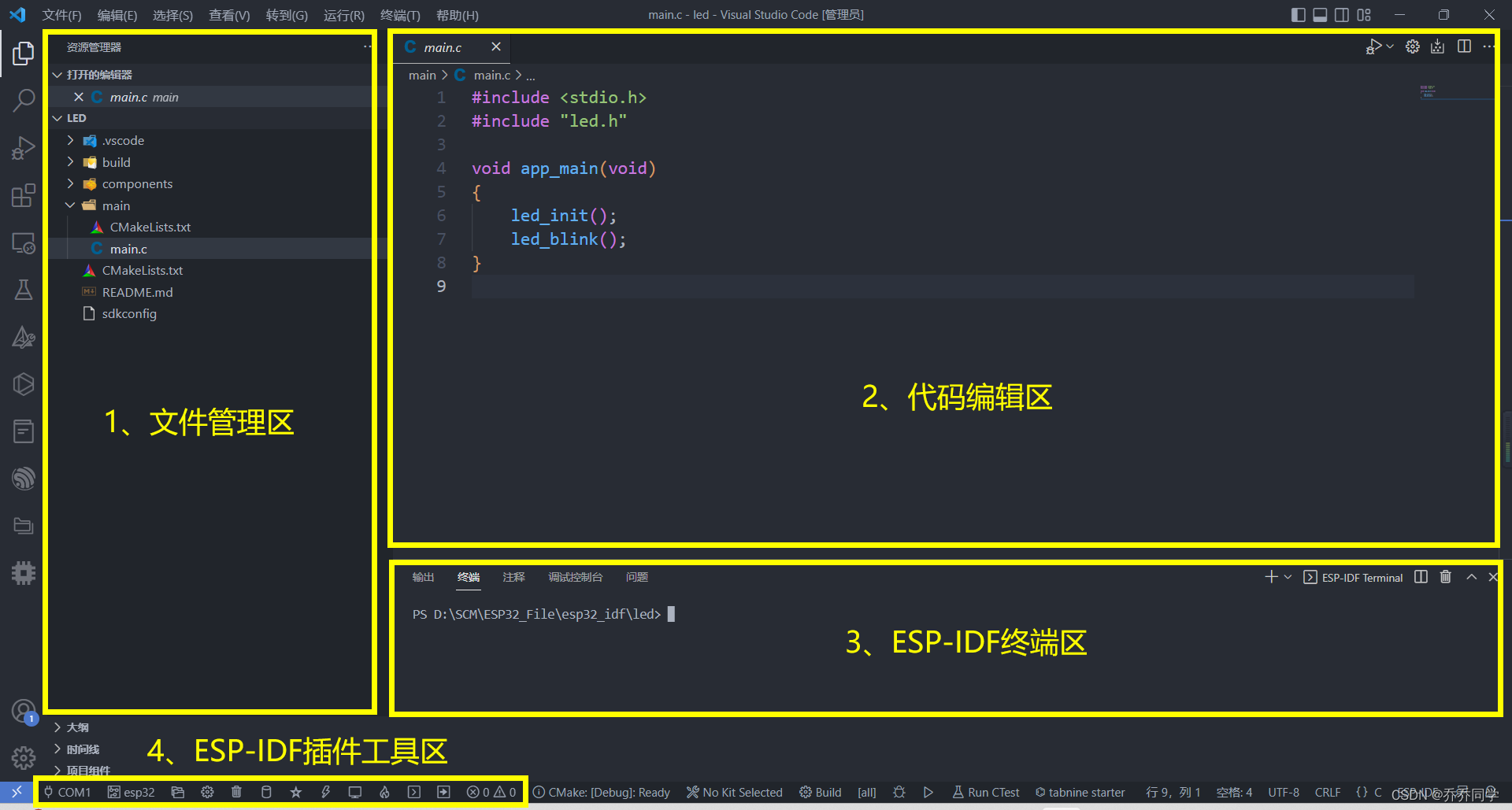

整个开发环境主要分为四大部分：文件管理区、代码编辑区、ESP-IDF终端区、ESP-IDF插件工具区，对于熟悉VScode的开发者来说，这几个分区应该都很熟悉，但需要特别注意ESP-IDF终端区和ESP-IDF插件工具区，尤其是ESP-IDF终端区，每次进行开发之前，应首先确保所打开的终端是ESP-IDF Terminal从终端进入当前工程文件夹，否则idf.py相关命令可能会无法运行，ESP-IDF Terminal可以从ESP-IDF插件工具区打开。

ESP-IDF插件工具区介绍

这些工具都是一些idf.py命令的可视化UI形式，通过单击即可运行相关的idf.py命令，对于不熟悉ESP-IDF CLI指令的开发者来说比较友好，下面将从左往右依次介绍。

图标	idf.py命令	作用
ESP-IDF Select port to use	idf.py -p PORT	设置ESP连接端口，只需设置一次即可全局设置，若换端口可再使用此命令更新端口。例：idf.py -p COM5
ESP-IDF Set espressif device target	idf.py set-target	设置编译的目标芯片，后接芯片类型，例如：idf.py set-target esp32
ESP-IDF Current project	cd PROJECT_PATH	选择工程文件目录，可使用Linux cd 命令
ESP-IDF SDK Configuration Edit	idf.py menuconfig	打开项目配置窗口，进行一些项目配置
ESP-IDF Full clean	idf.py fullclean	清除所有编译文件
ESP-IDF Build project	idf.py build	编译烧录工程
ESP-IDF Select flash method	——————	选择烧录方法：JTAG/UART/DFU
ESP-IDF Flash device	idf.py flash	烧录程序
ESP-IDF Monitor device	idf.py monitor	打开IDF监视器，用于收发目标设备串口的串行数据，同时兼具IDF的其他特性。（Ctrl + ]可退出IDF监视器）
ESP-IDF Build, Flash and Monitor	idf.py -p PORT flash monitor	组合命令，编译、烧录并打开IDF监视器
ESP-IDF Open ESP-IDF Terminal	——————	打开ESP-IDF终端
ESP-IDF Execute custom task	Ctrl + C	退出当前任务

二、ESP-IDF工程文件结构

1.官方通用结构

一个通用工程目录结构树如下：

- myProject/
             - CMakeLists.txt
             - sdkconfig
             - components/ - component1/ - CMakeLists.txt
                                         - Kconfig
                                         - src1.c
                           - component2/ - CMakeLists.txt
                                         - Kconfig
                                         - src1.c
                                         - include/ - component2.h
             - main/       - CMakeLists.txt
                           - src1.c
                           - src2.c

             - build/

2.模块化组件结构

简单的LED工程目录结构如下：

- LED/
             - CMakeLists.txt	# 顶层项目 CMakeLists.txt 文件，这是 CMake 用于学习如何构建项目的主要文件，可以在这个文件中设置项目全局的 CMake 变量。
             - sdkconfig		# 项目配置文件，执行 idf.py menuconfig 时会创建或更新此文件，文件中保存了项目中所有组件（包括 ESP-IDF 本身）的配置信息。
             - README.md
             - components/ 		# 自定义组件总目录
             				- led/ 	# 自定义组件目录，其命名通常为某个驱动硬件名
             						- CMakeLists.txt	# 自定义组件的 CMakeLists.txt 文件，用来添加本组件所用的头文件路径等。
                                    - led.c				# 自定义组件源文件，用来编写相关硬件的初始化函数、驱动函数等。
                                    - include/ 			# 自定义组件头文件目录，用来存放自定义组件源文件的头文件。
                                    			- led.h		# 自定义组件头文件。
             - main/   			# 项目主函数目录
             				- CMakeLists.txt	# 主函数目录 CMakeLists.txt 文件。
                            - main.c			# 项目主函数。

             - build/			# 编译文件存放目录，若没有创建此目录，执行 idf.py build 命令时会自动生成此文件夹。

小编有STM32开发经验，熟悉STM32的开发模式，习惯模块化编程，将所有的硬件外设都单独编写组件，然后将所有组件存放于自定义组件目录，这种方式方之后的便组件移植，无论在同平台还是不同平台，都给移植带来巨大的便利。此篇文章将会着重讲解自定义组件模块化的开发方式，并对比着官方的配置方式，给读者展现多种开发方式，供读者选择。

三、常用的idf.py命令

一般情况下，在使用终端开发时常用的命令主要有idf.py set-target <target> 、idf.py build 、idf.py -p PORT 、idf.py flash 、idf.py monitor 、idf.py fullclean

1. idf.py set-target <target>

@ 功能：编译前选择编译代码的目标芯片，可使用 idf.py --list-targets 命令列出所有可使用的芯片类型。
@ 示例：idf.py set-target esp32

2. idf.py build

@ 功能：构建当前目录下的工程。
@ 示例：idf.py build

3. idf.py -p PORT

@ 功能：设置ESP端口。
@ 示例：idf.py -p COM5

4. idf.py flash

@ 功能：烧录工程，在编译前使用此命令可自动编译后自动烧录，也可配合 -p 命令，选择端口，然后执行编译和烧录。
@ 示例：idf.py flash 或者 idf.py flash -p COM5

5. idf.py monitor

@ 功能：运行串口监视器
@ 示例：idf.py monitor

6. idf.py fullclean

@ 功能：删除所有build子目录内容，包括CMake配置输出，请谨慎使用。
@ 示例：idf.py fullclean

重要提示： 多个idf.py命令可以在同一行命令中组合使用。例如：idf.py -p COM5 clean flash monitor可以清除源代码树、编译工程、并将其烧录到目标芯片，随后运行串行监视器。
在同一调用中，多个 idf.py 命令的顺序并不重要，它们将自动以正确的程序执行，以使全部操作生效（例如先构建后烧录、先擦除后烧录）。

---

四、工程实战——点灯

1、新建空白工程

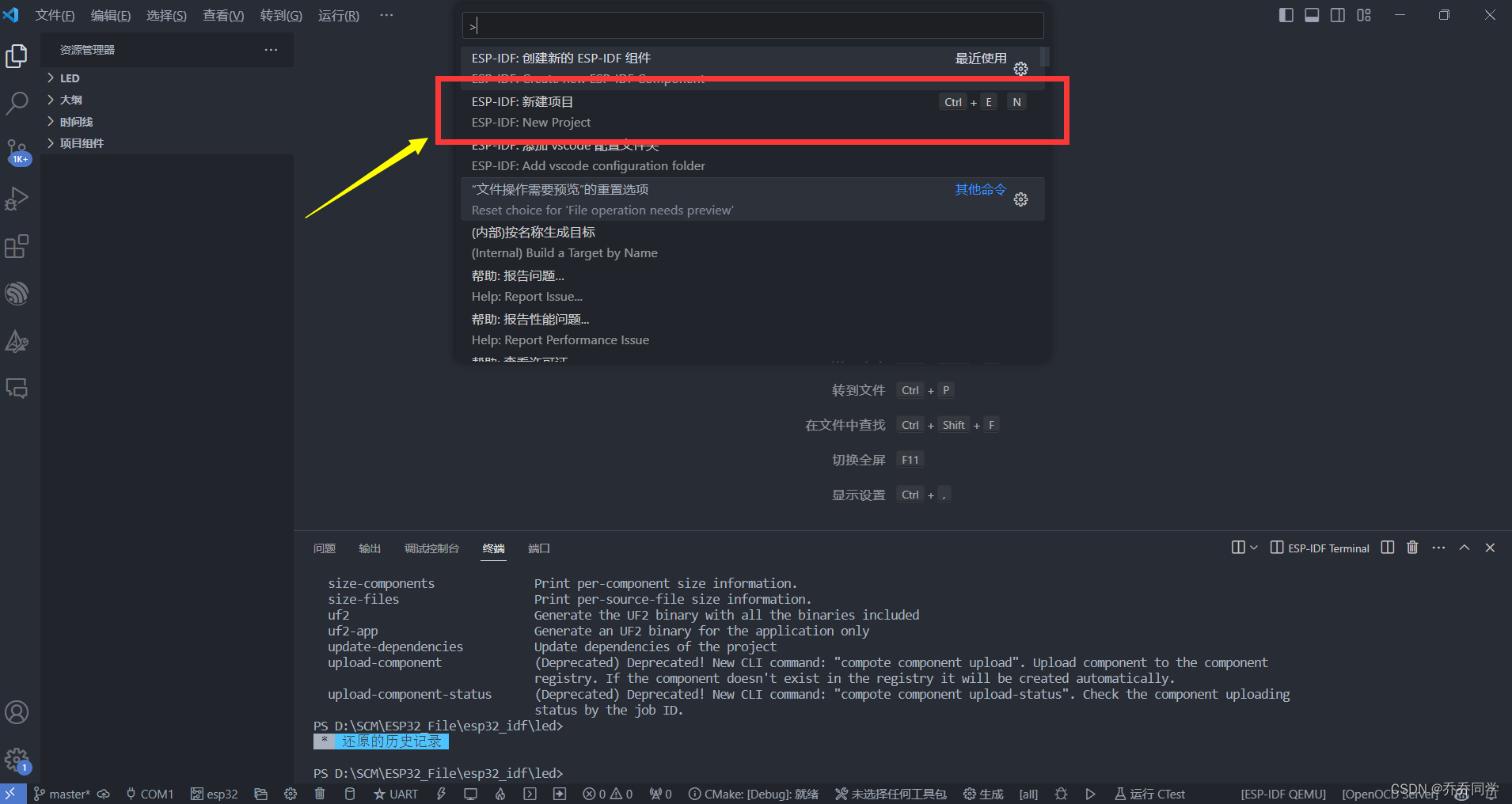

在VSCode中使用Ctrl + Shift + P命令调出命令面板，然后搜索ESP-IDF：新建项目如图：

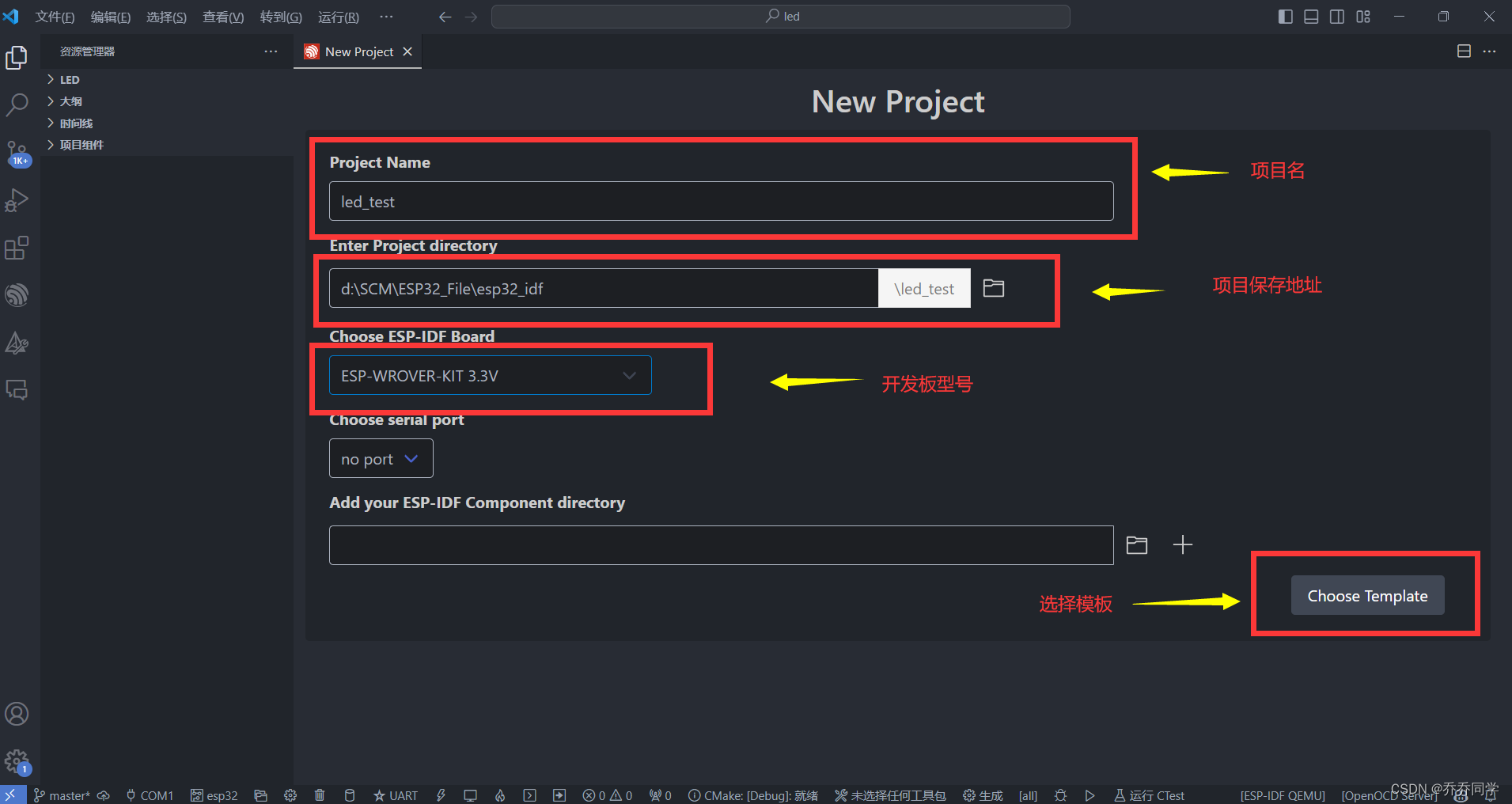

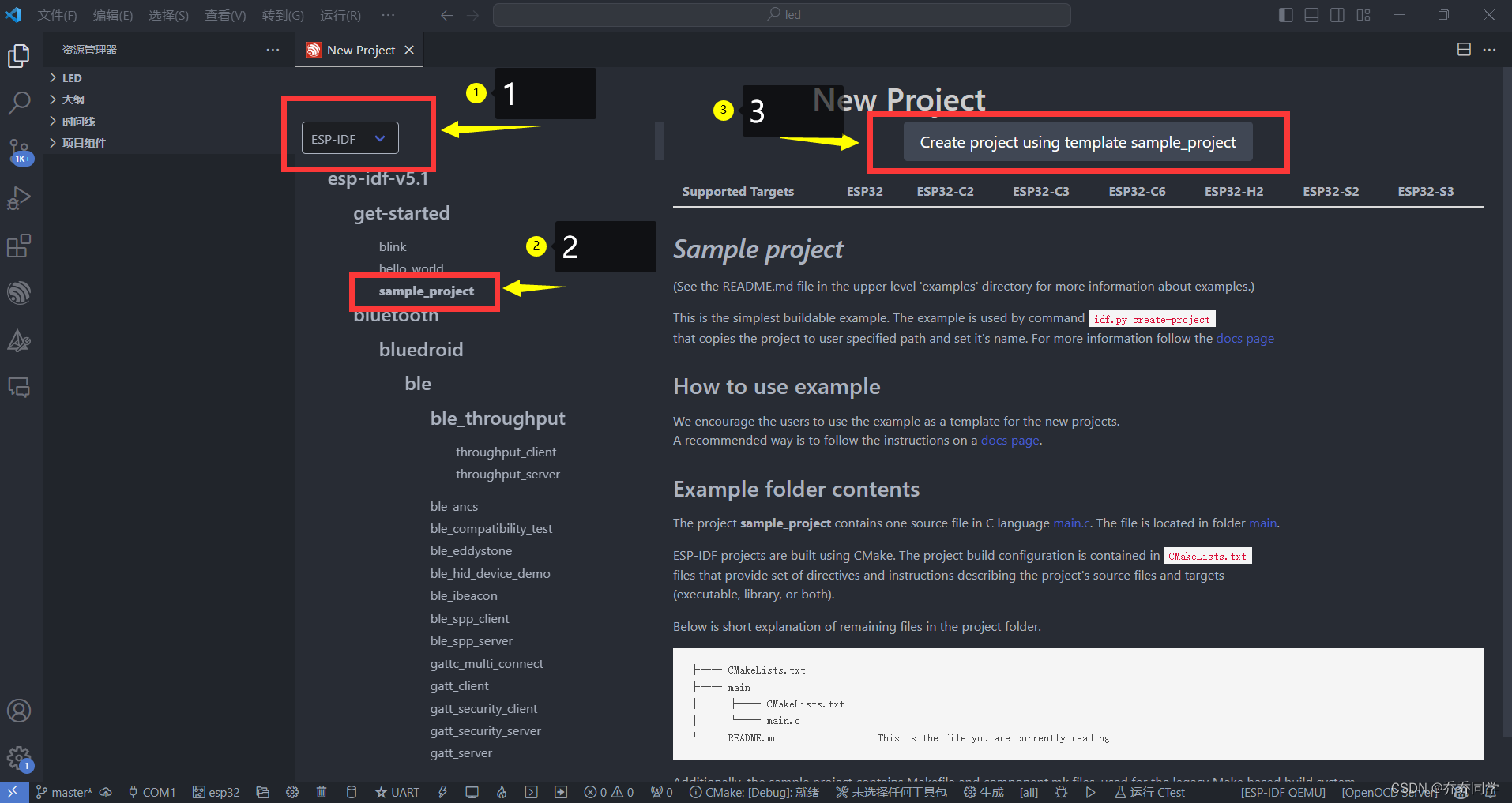

然后设置项目名字、项目保存地址、开发板类型等，设置好后点击【choose template】选择模板，然后选择空模板，点击创建模板。

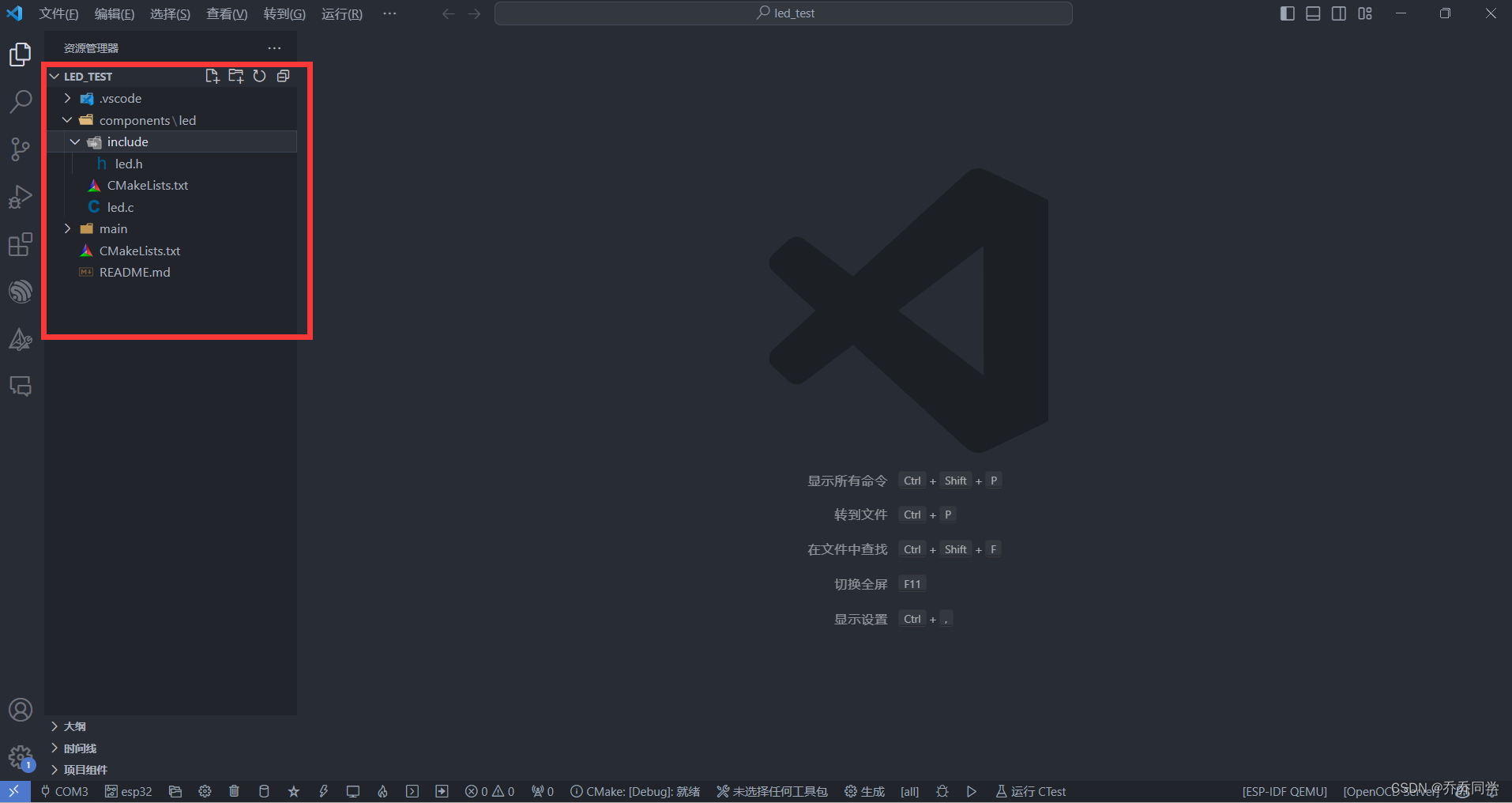

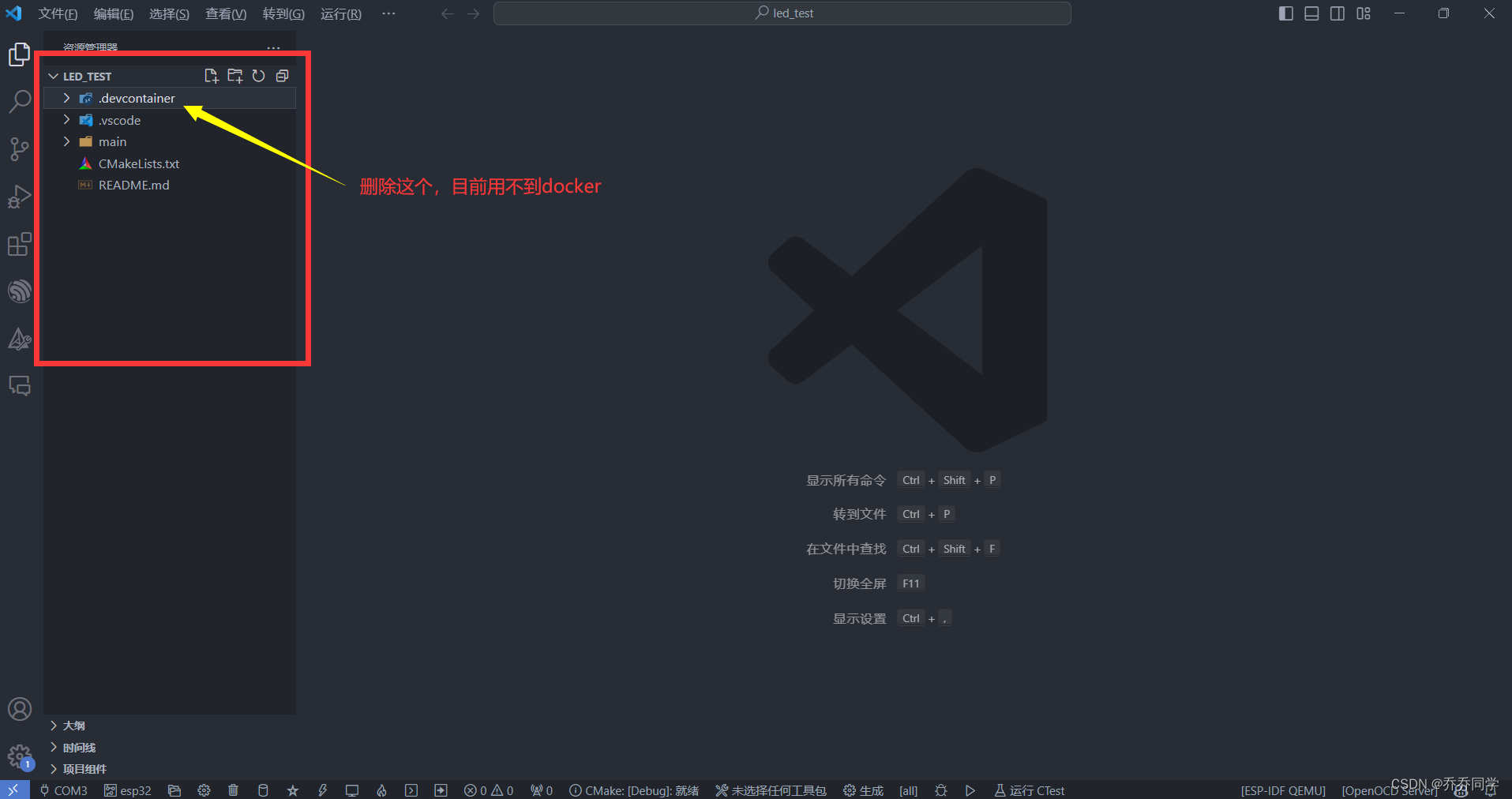

创建完成后如图：

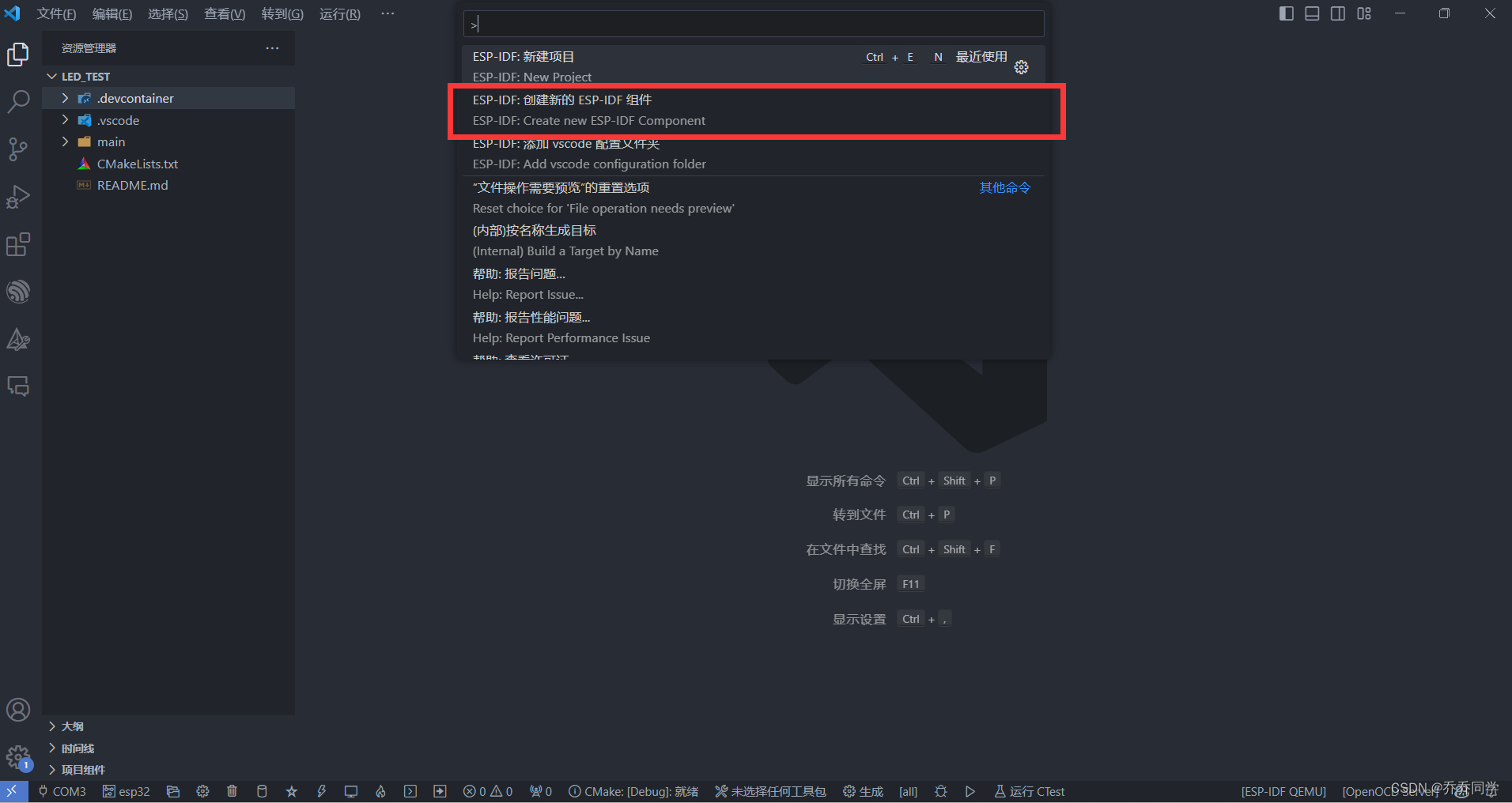

再添加自定义组件，依然使用Ctrl + Shift + P命令调出命令面板，然后搜索ESP-IDF：创建新的ESP-IDF组件如图：

2、相关配置、代码

【配置CMakeLists】
首先配置自定义组件的CMake文件：components->led->CMakeLists.txt完整配置内容如下：

file(TO_CMAKE_PATH "$ENV{IDF_PATH}" IDF_PATH)  # 将Windows下ESP-IDF的路径转化CMAKE路径

idf_component_register(SRCS "led.c"
                    INCLUDE_DIRS "include"
                    # 添加官方gpio组件
                    "${IDF_PATH}/components/driver/gpio/include"
                    )

【配置自定义组件头文件】
components->led->include->led.h对于学过32单片机编程的，可按照自己的习惯编写，对于没有单片机开发经验的，再此提供一个简单的例子

#ifndef __LED_H
#define __LED_H

#include "driver/gpio.h"

void led_init(void);
void led_on(void);
void led_off(void);

#endif

【编写自定义组件驱动】
components->led->led.c和头文件类似，可根据习惯编写。

#include <stdio.h>
#include "led.h"


#define LED_PIN 2

void led_init(void)
{
    gpio_config_t led_pin_config;
    led_pin_config.pin_bit_mask = 1<<LED_PIN;
    led_pin_config.mode = GPIO_MODE_OUTPUT;
    led_pin_config.pull_up_en = GPIO_PULLUP_DISABLE;
    led_pin_config.pull_down_en = GPIO_PULLDOWN_DISABLE;
    gpio_config(&led_pin_config);
}

void led_on(void)
{
    gpio_set_level(LED_PIN, 1);
}

void led_off(void)
{
    gpio_set_level(LED_PIN, 0);
}

【编写主函数】
main->main.c，这里注意头文件的包含。

#include <stdio.h>
#include "led.h"
#include "FreeRTOS/freertos.h"
#include "FreeRTOS/task.h"


void app_main(void)
{
    while(1)
    {
        led_init();
        led_on();
        vTaskDelay(50);
        led_off();
        vTaskDelay(50);
    }

}

3、烧录前准备和烧录

• 运行idf.py menuconfig命令，配置sdkconfig，初学者可不用设置里边的具体内容，一切默认即可。
• 设置端口，运行idf.py -p COM5命令，不一定是COM5，要根据自己的端口设置
• 对工程进行编译，运行idf.py build命令
• 烧录工程，运行idf.py flash命令
• 编译完成后会终端会提示烧录等相关信息

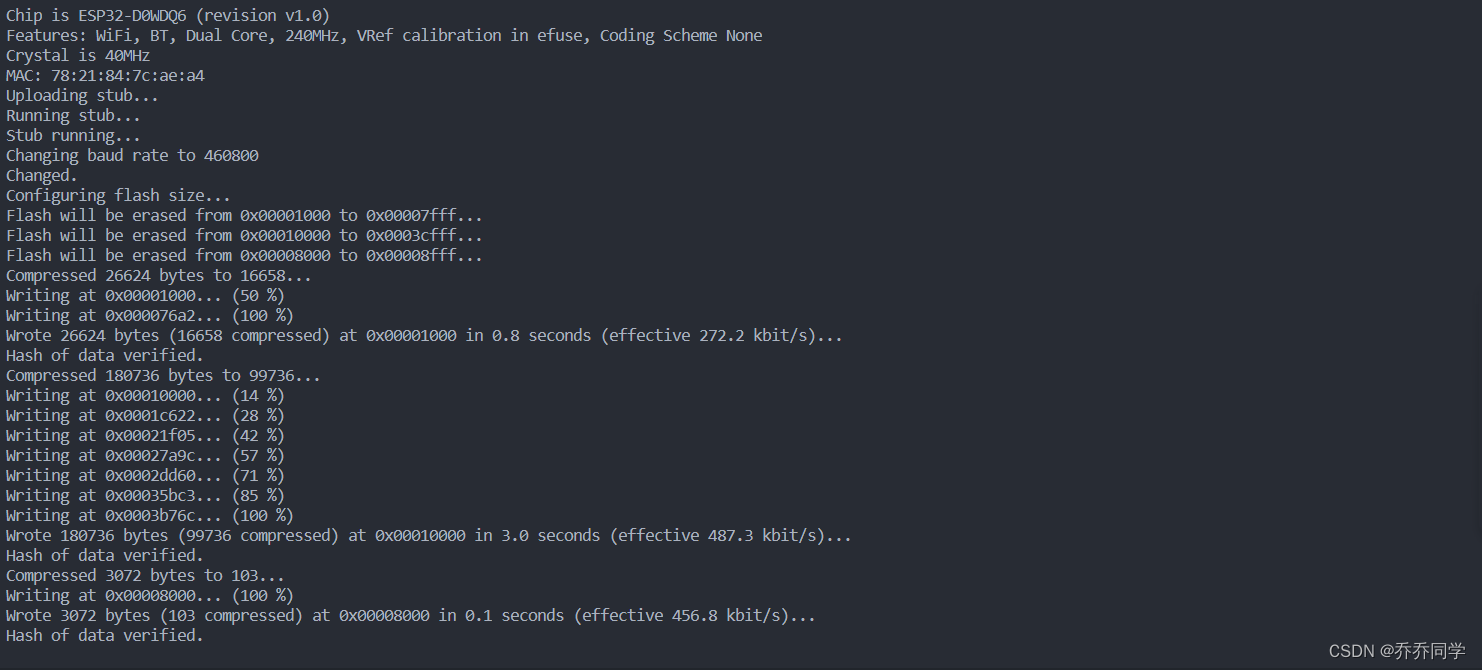

• 烧录日志


4、Wokwi 在线仿真

【仿真链接】

https://wokwi.com/projects/403754468577945601

【仿真说明】
在wokwi里仿真，自定义函数都要写在main.c中，不能像在VScode中那样将外设驱动单独列出，否则仿真会出错。

【仿真视频】

【ESP32-Wokwi仿真】：LED

【Wokwi仿真代码示例】

//main.c
#include <stdio.h>
#include "driver/gpio.h"
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"

#define LED_PIN 2	//定义LED引脚为2

//LED引脚初始化函数
void led_init(void)
{
    gpio_config_t led_pin_config;
    led_pin_config.pin_bit_mask = 1<<LED_PIN;
    led_pin_config.mode = GPIO_MODE_OUTPUT;
    led_pin_config.pull_up_en = GPIO_PULLUP_DISABLE;
    led_pin_config.pull_down_en = GPIO_PULLDOWN_DISABLE;
    gpio_config(&led_pin_config);
}

//LED点亮
void led_on(void)
{
    gpio_set_level(LED_PIN, 1);
}

//LED熄灭
void led_off(void)
{
    gpio_set_level(LED_PIN, 0);
}

//主函数
void app_main() {
    while(1)
    {
        led_init();
        led_on();
        vTaskDelay(50);
        led_off();
        vTaskDelay(50);
    }
}

五、常见问题及解决方案

1、vscode识别头文件有问题并标出波浪线

【解决方案】：删除.vscode文件夹内的文件，然后运行Ctrl + Shift + P调出vscode命令框，搜索ESP-IDF:添加vscode配置文件夹即可解决此问题，当然，此方法还可以解决很多波浪线问题。

问题不止一个，若有其他问题会继续补充在这里。每个人都会遇到各种各样的问题，若无法解决，可在评论区讨论交流或者私信小编，小编尽可能帮忙解决。

总结

本文章是一个简单的入门教程，旨在帮住初学者上手ESP-IDF开发环境，后续还会按照学习流程，更新用ESP-IDF开发ESP32的每一步教程，如果有兴趣的话，就点赞收藏关注不迷路！！！
