接上篇：Altium Designer 6.3 PCB LAYOUT教程（一）-CSDN博客

1.6 Gerber 文件输出:

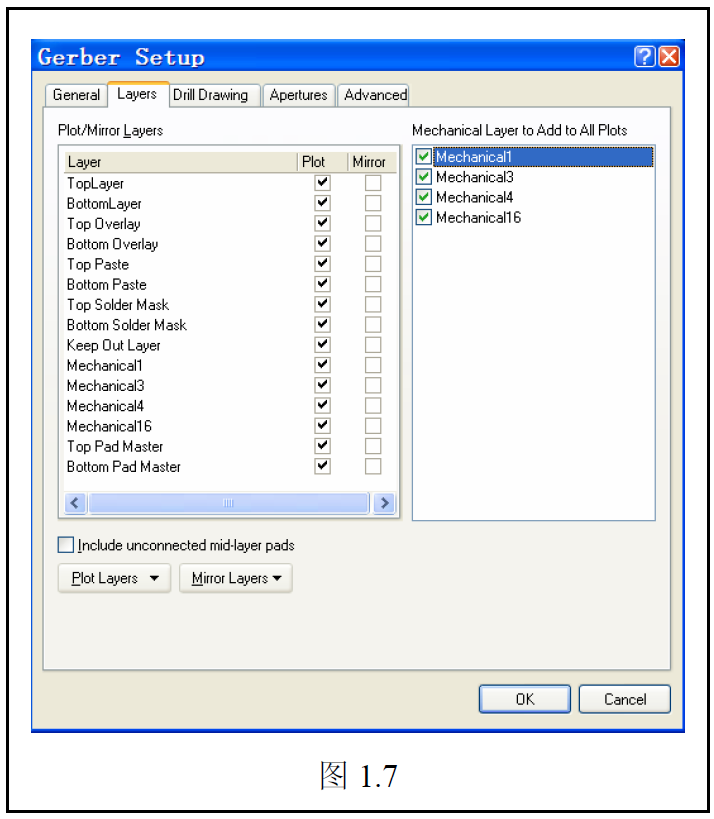

1.6.1 使用菜单 “File\Fabricationoutputs\ gerber files”, 打开gerber设定界面. 图1.7

General: 可以设定单位和精度

Layer: 设定相关输出层
Drill drawing:设定钻孔
Apertures: 设定光圈
设定好以后再点击OK,生成的文件在工程面板中相应的工程下Generated 目录下.
1.6.2 使用菜单 “File\fabricationoutputs\NC drill files” 生成数据钻孔文件.
1.6.3 在工程文件所在的目录下找到子目录 “project output for ???”,把里面的文件压缩打包,就可以送厂家制造PCB 了.

2. PCB 优先选项设定

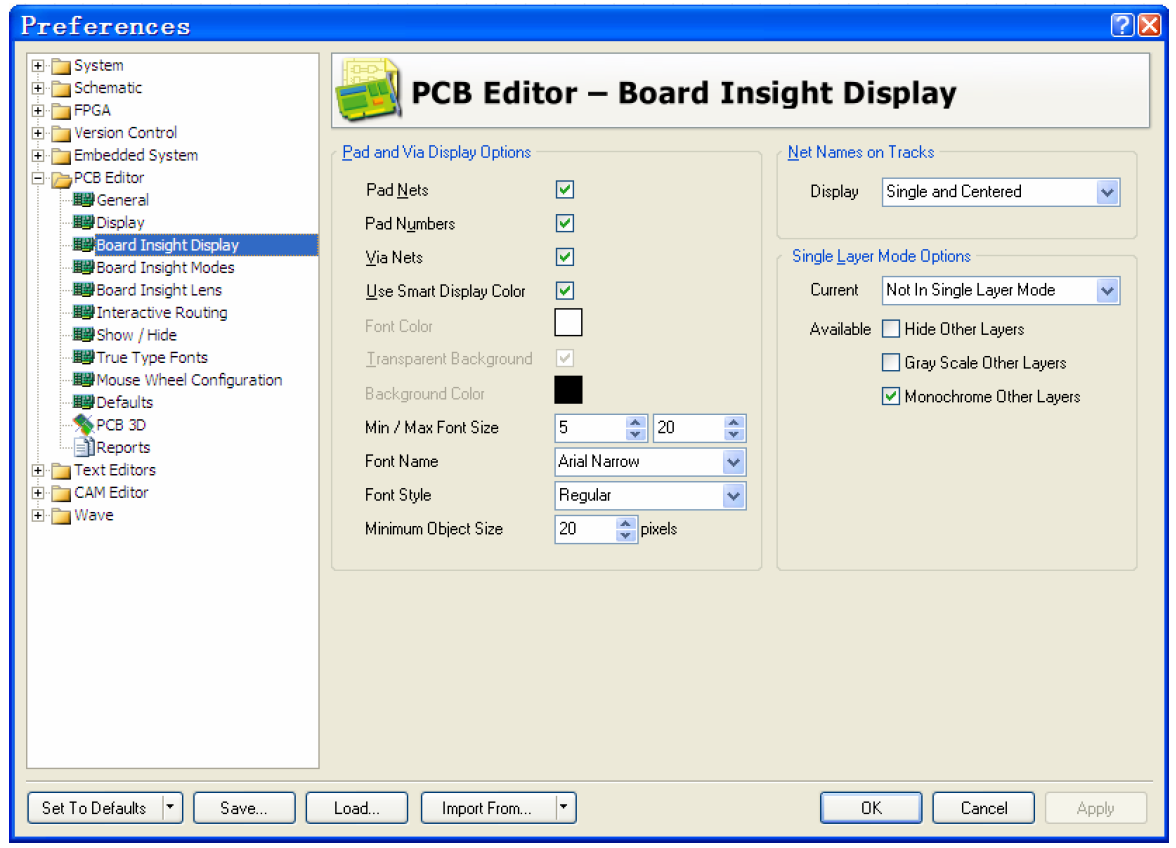

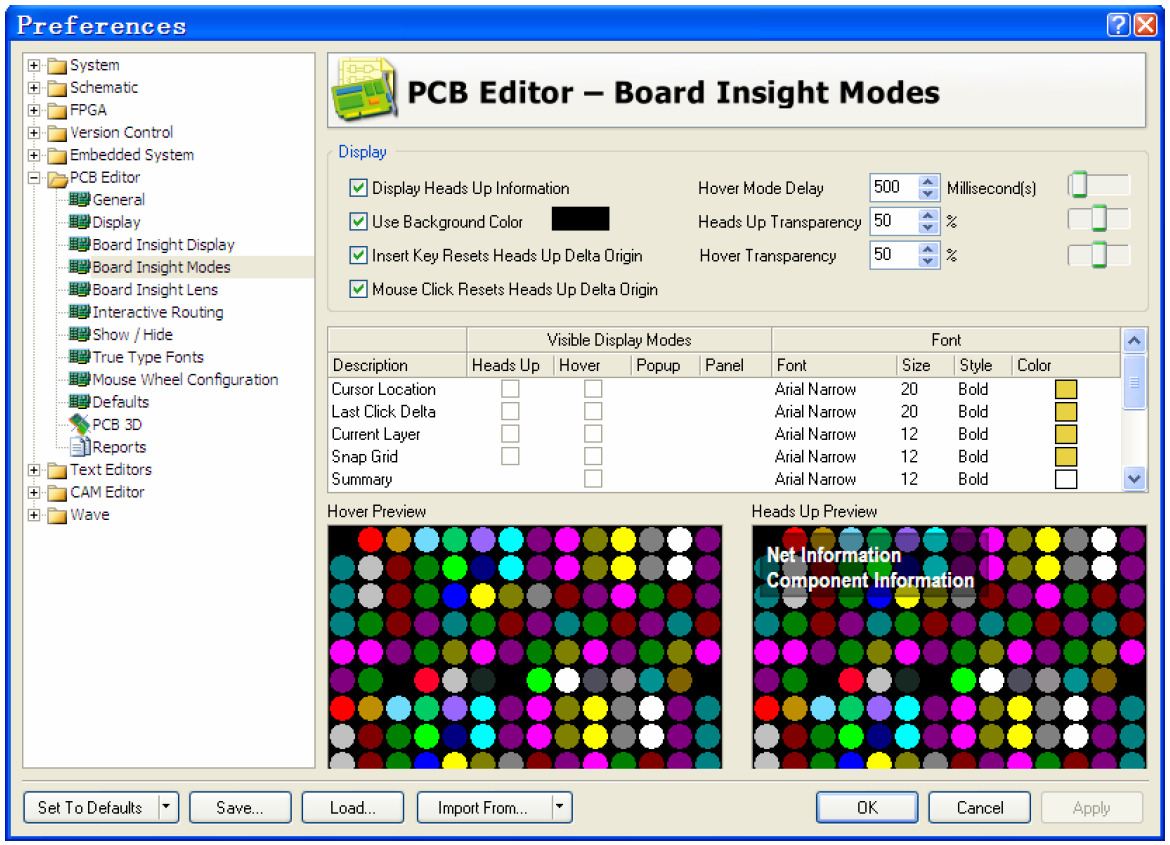

PCB 优先选项设定对话框设定和PCB 操作相关的参数,可以通过 Tools\preferences 命令进入.这些设定会保存在系统环境中,打开不同的PCB 会使用相同的设定项.

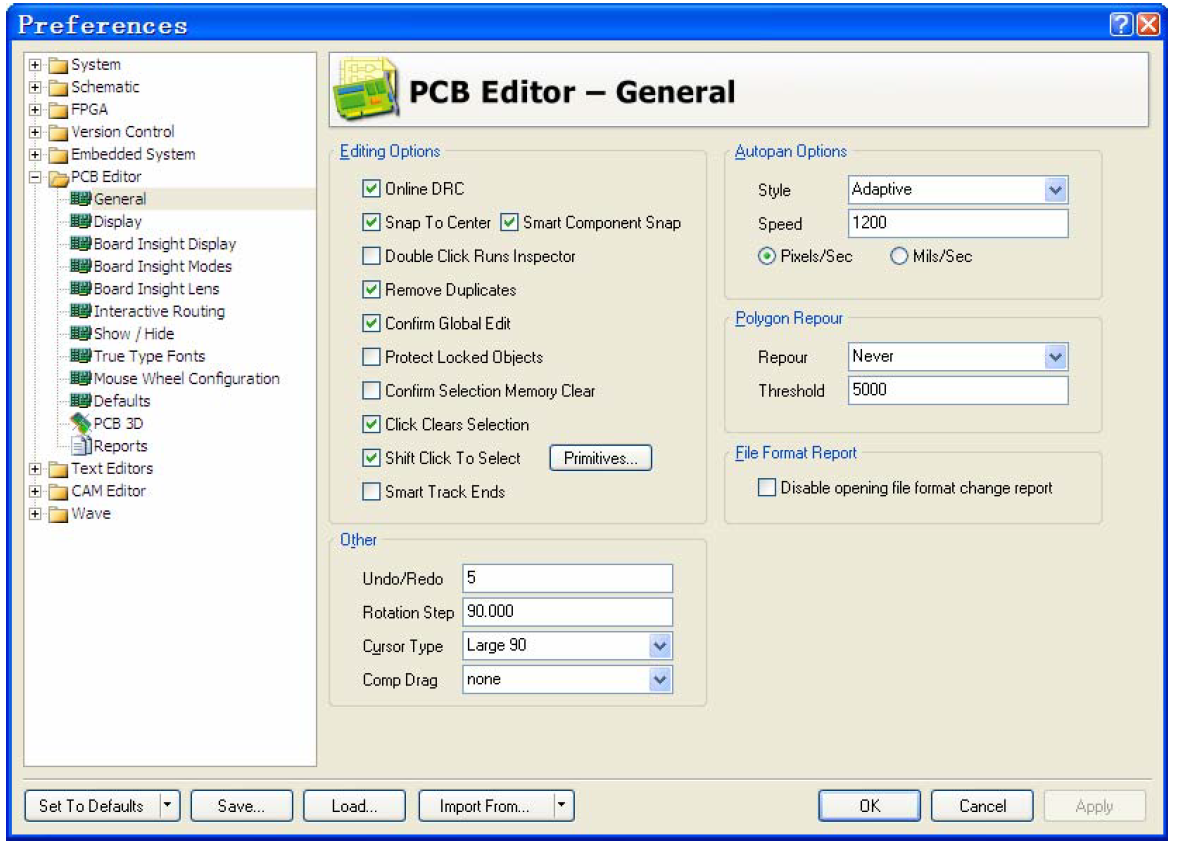

2.1 General

Online DRC: 实时错误检测选择
Snap to center: 移动焊盘和过孔时,鼠标定位于中心. 移动元件时定位于参考点.移动走线时定位于顶点
Double click Runs Inspector: 双击打开 Inspector, 而不是通常的属性对话框
Remove duplicates: 在输出数据时移去属性相同的元素
Confirm Global edit: 确认全局编辑
Protect locked objects: 锁定元素不能移动
Click clears selection: 单击鼠标清除选择
Shift click to select: Shift+click 组合键选择相应元素(建议选择元件,铜皮等较大元素)
Smart track Ends: 设定鼠线的显示方式
Undo/Redo: 设定次数(建议设定较小数值,大数值对内存要求比较高)
Rotation Step: 设定旋转角度
Cursor type: 设定鼠标形状
Comp Drag: 设定移动元件时连接的走线是否一起拖动
Autopan options: 设定平移窗口的类型
Polygon repour: 设定重新铺铜的一些属性

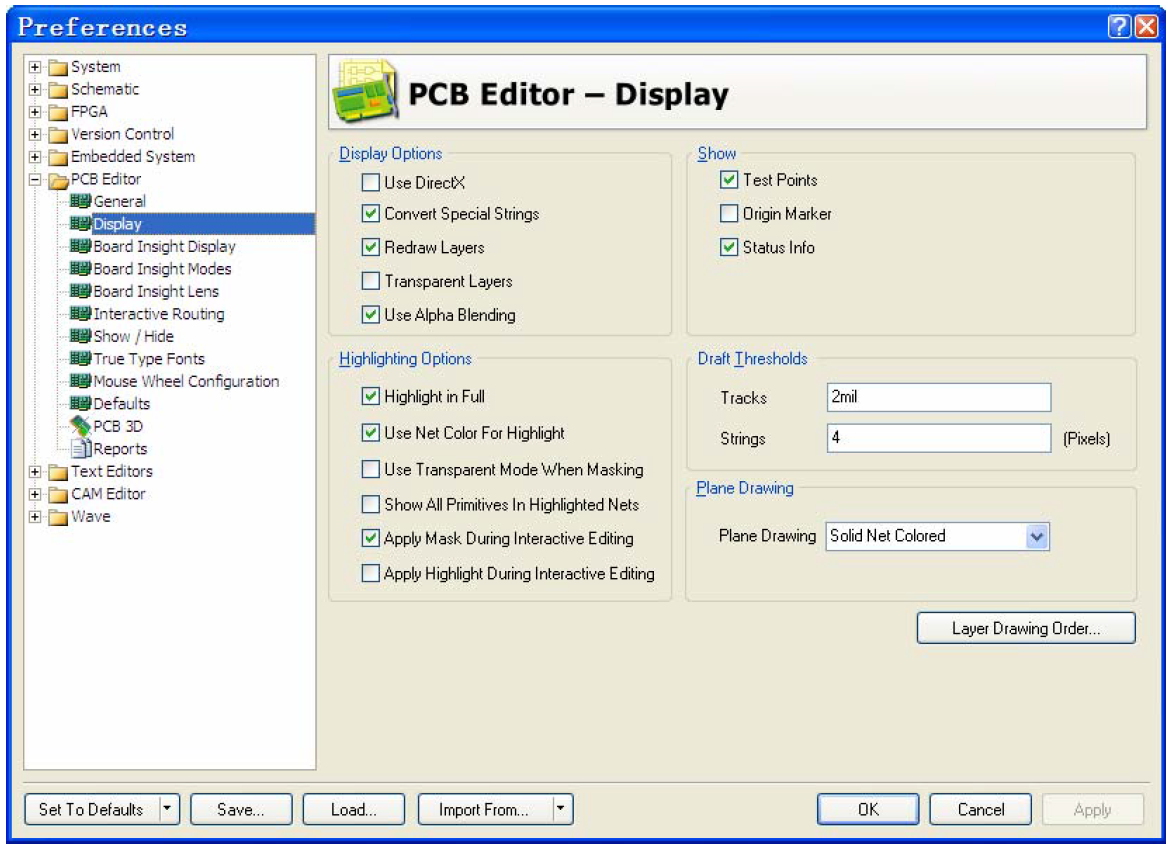

2.2 Display

Use DirectX: 使用6.3 版图形引擎,处理图形速度增加20 倍
Convert special String: 转换特殊字符.(如时间,日期等)
Redraw layers: 在层切换时重新刷新屏幕
Transparent layers: 透明层选项
Use alpha blending: 选择该项,当元素重叠时会以半透明方式显示
High light in Full: 以高亮方式显示选择的目标
Use net color for highlight: 使用网络特有颜色高亮显示网络
Use transparent mode when masking: 筛选时使用半透明模式
Apply Mask during interactive editing: 布线时灰色显示不活动网络
Apply highlight during interactive editing: 布线时高亮显示活动网络(不推荐使用)
Draft threshold: 当线宽或字符小于设定值时以外形轮廓显示
Plane drawing: 设定平面层显示的方式, 选择 “outlined layer control”或“outlined net control”时,以负片格式显示,如一段走线表示这一段没有铜皮. “solid net color” 则以半透明的方式显示平面层上的网络
