串口屏4G应用--MQTT连接阿里云

一、适用范围

本文档适合大彩PM 4G系列串口屏产品使用。

二、开发环境版本

1. VisualTFT软件版本：V3.0.1.1133及以上的版本。

版本查看：

1. 打开VisualTFT软件启动页面如图2-1软件版本，右上角会显示的软件版本号；

2. 打开VisualTFT，在软件右下角可以查看软件版本图2-2软件版本。

2. 串口屏硬件版本：M系列固件 >= V6.3.257.00。

版本查看：

1. 查看屏幕背面版本号贴纸；

2. VisualTFT与屏幕联机成功后，右下角显示的版本号。

三、概述

阿里云IoT提供的一款针对生活领域的物联网平台，以解决家电设备快速智能化的问题。平台针对家电智能化的设备连接、移动端控制、设备管理、数据统计等问题，提供了一整套配置化方案，大幅减低设备-云-APP的开发成本。了解阿里云平台更多信息，详细介绍请参考阿里云官网上《关于生活物联网平台》文档。

本例程主要介绍，PW-4G系列如何用一机一密方式连接阿里云。以空调为例，对空调的温度、开关机、模式、滤网时间等参数进行数据交互。

四、参考资料

1. 《LUA 脚本API V1.4》可通过以下链接下载物联型开发包获取:

http:/www.gz-dc.com/index.php?s=/List/index/cid/19.html

2.《LUA基础学习》可通过以下链接下载物联型开发包获取:

http:/www.gz-dc.com/index.php?s=/List/index/cid/19.html

3. LUA脚本初学者可以通过下面链接进行学习。

http://www.runoob.com/lua/lua-arrays.html

五、教程实现

本章节主要串口屏-阿里云-APP数据交互的配置流程，将分为以下3个阶段讲述教程DEMO是如何实现：

1. 准备工程素材；

2. 阿里云平台配置；

3. 配置串口屏工程；

5.1

准备工作

5.1.1 准备工程素材
在实现例程前需要作以下3个准备：

1. 硬件平台；

2. 软件平台；

3. UI素材；

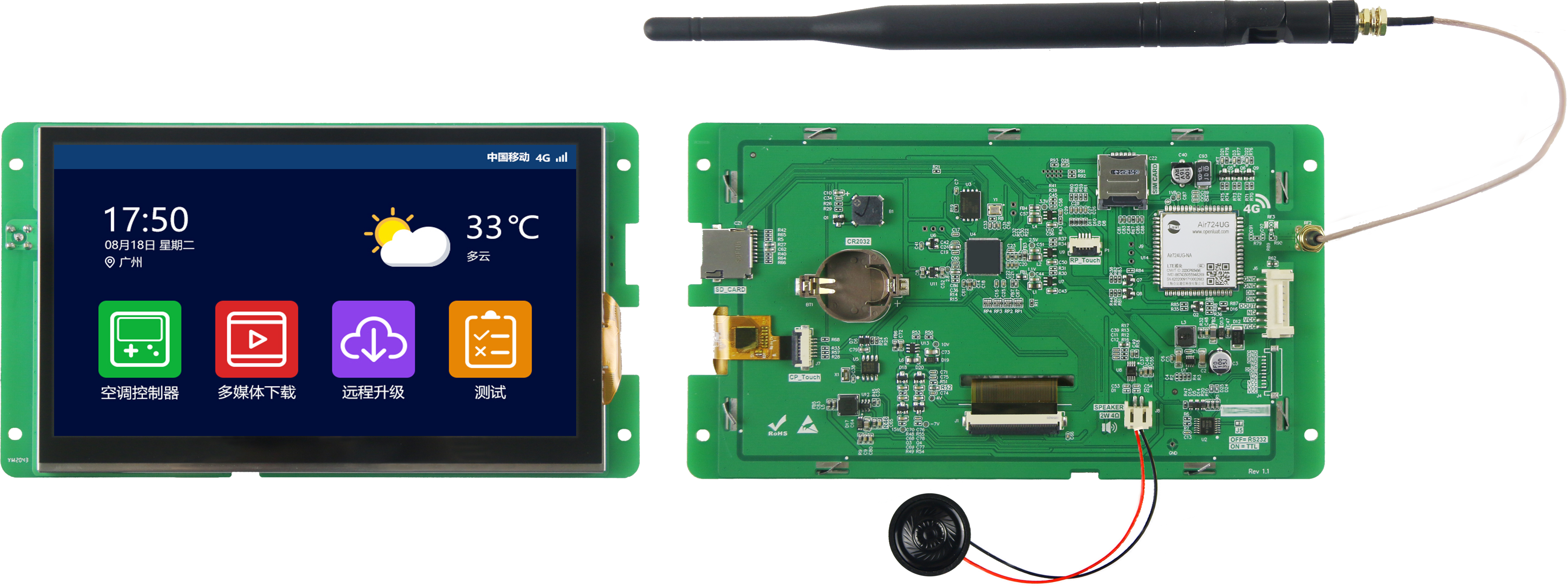

该例程使用大彩M系列7寸串口屏DC80480M070_1111_0T为验证开发平台。如图5-1所示；

温馨提示：其他尺寸的串口屏均可借鉴此教程。

5.1.2 软件平台

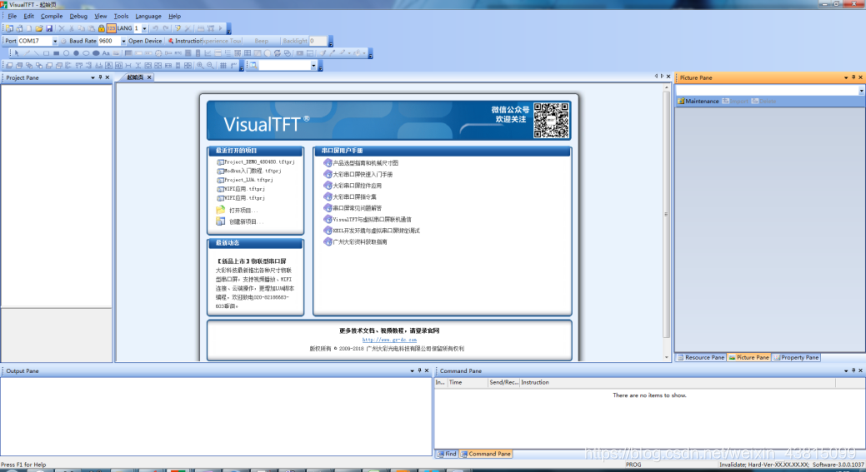

使用大彩自主研发的上位机软件VisualTFT配置工程，登录官网下载。如图5-2所示；

5.2

阿里云平台配置

阿里云生活物联网平台配置流程主要包括以下7个步骤：

1. 注册账号

2. 创建工程

3. 创建产品

4. 功能定义

5. 设备调试

6. 人机交互

7. 批量投产

详细到配置流程，可参考大彩《WIFI-连接阿里云教程》相应阿里云平台配置章节说明，或可参考直接登录阿里云官网，文档中心查阅更多内容。

5.3

配置串口屏工程

本文主要介绍以下2点：
(1) 画面配置

(2) LUA编辑

5.3.1 准备工程素材

在画面ID0中，信号运营商、APP QR Code、APP交互变量组成。

信号运营商：图标件ID12表示信号等级、文本控件ID13表示运营商

APP QR Code：二维码控件，使用手机云智能APP（阿里云公办APP）扫码，由于是一型一密，用户扫码需要开发者分享授权。

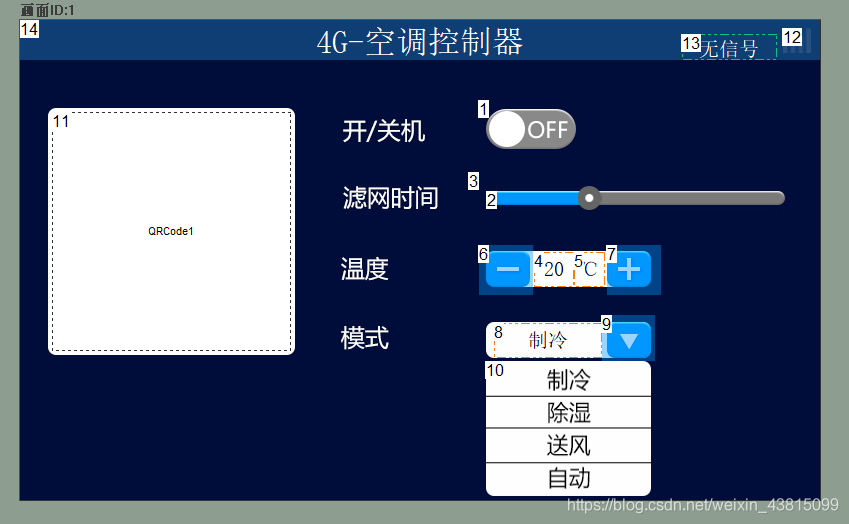

APP 交互的变量：控件ID1~ID10用于显示、设置开/关机、滤网时间、温度、设备模式等。画面配置如图5-3所示：

注意：其他非关键控件不在一一介绍，下文不在累述

5.3.2 LUA编辑

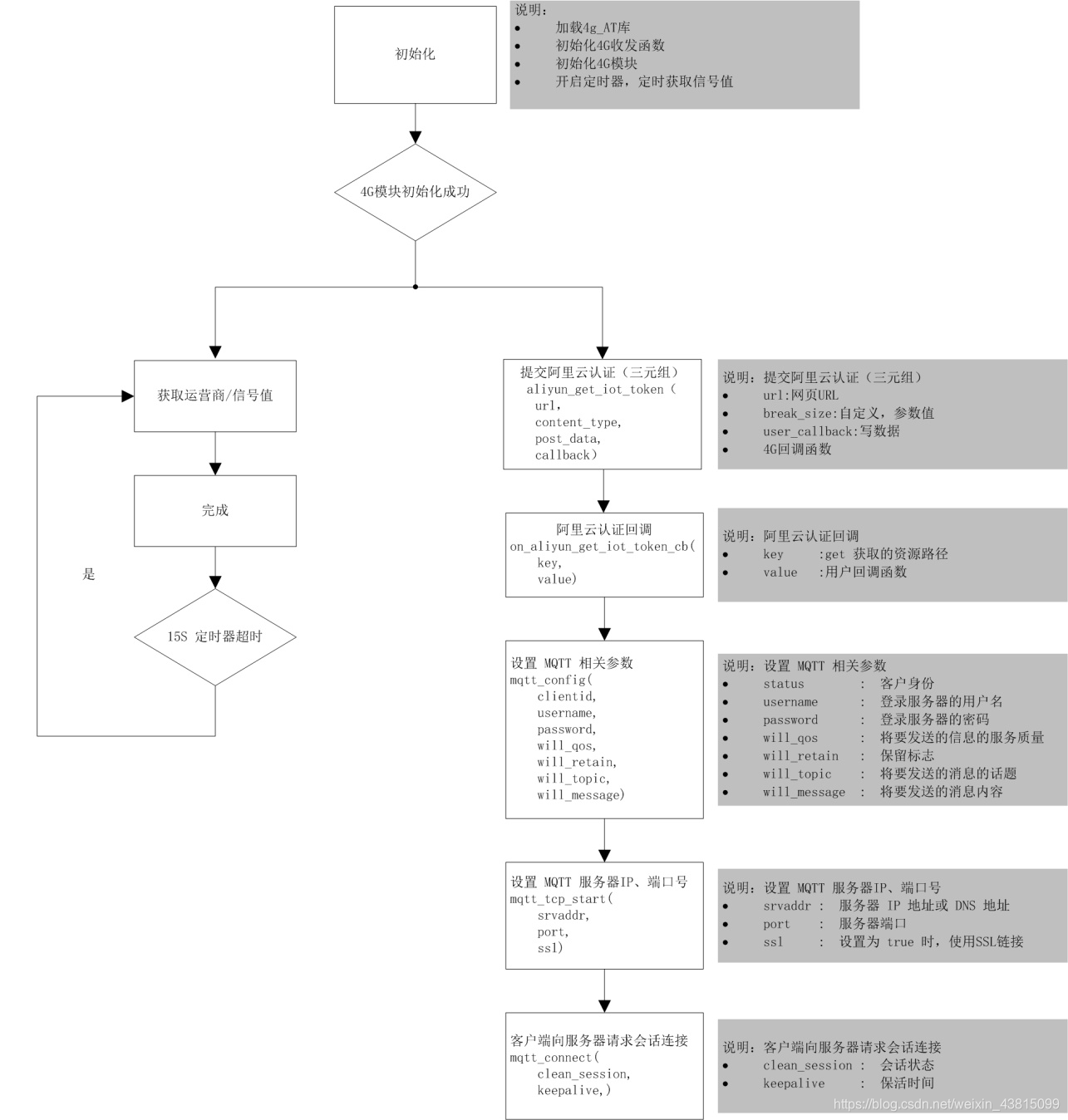

本例程中，屏幕上电执行初始化操作，如加载4G AT 指令的库、初始化和4G模块的交互的函数、初始化4G模块、开启定时器获取运营商和信号值。

4G模块初始化完成后，提交阿里云认证，并设置mqtt相关参数、服务IP和端口等等，屏幕发出请求会话通知。一切就绪后，屏幕和云端可以进行数据交互。

1. 初始化

调用系统函数on_init（）执行代码如程序清单 1所示：

程序清单 1初始化

--[[*********************************************************************
** Function name:  on_init
** Descriptions :  系统初始化时，执行此回调函数。
*********************************************************************--]]
function on_init()
    dofile('air724at.lua') --加载 http.lua 文件
    uart_set_baudrate3(115200) --设置与4G模块通讯的串口3的波特率为115200

    --设置4G库函数的命令发送函数，命令回调函数、调试信息打印函数
    air_set_callback(on_air_send_cb,on_air_resp_callback,on_air_log_cb)
    air_hw_int()     --4G模块初始化设置
    air_get_iccid()  –- 获取卡号
    --开启自动获取型号强度
    start_timer(timerId_Sig_Weather, 1000 , 0, 0)
end

--[[*********************************************************************
** Function name:  on_timer
** Descriptions :  定时器超时回到调函数。
** @ timer_id    :  定时器ID
*********************************************************************--]]
function on_timer(timer_id)
    on_air_timer(timer_id) --4G库函数的定时处理

    --自动获取型号强度
    if timer_id == timerId_Sig_Weather
    then
        --定时器计数，timer0_notify_cnt 每秒+1。计时长度30min
        timer0_notify_cnt = timer0_notify_cnt + 1
        if timer0_notify_cnt%15 == 0
        then
            --每15s调用一次，更新信号值
            at_cops_csq()
        end
    end
end

--[[*********************************************************************
** Function name : at_cops_csq
** Descriptions  : 获取运营商信息、信号强度
** @return       : nil,无返回值
*********************************************************************--]]
function at_cops_csq()
    air_cmd_add('AT+COPS?','OK',1000) –获取运营商
    air_cmd_add('AT+CSQ'  ,'OK',1000) –获取信号
end

--[[***************************
