电压值是否正常状态的监测电路

功能：

当电压偏离正常范围时，利用比较器LM339构成的电路模块进行监控

（此原理图中的供电和各个电阻的参数仅作为原理解释说明）。

原理：

R3、R4为U1A的采样电阻，R8、R9为U1B的采样电阻，采样后的电压都为INPUT输入电压的1/10。R1、R2为U1A的参考电阻，R5、R7为U1B的参考电阻，此处为方便原理研究，VCC供电为10V，故U1A的反相端接入的参考电压为8V，U1B的同相端接入的参考电压为6V。

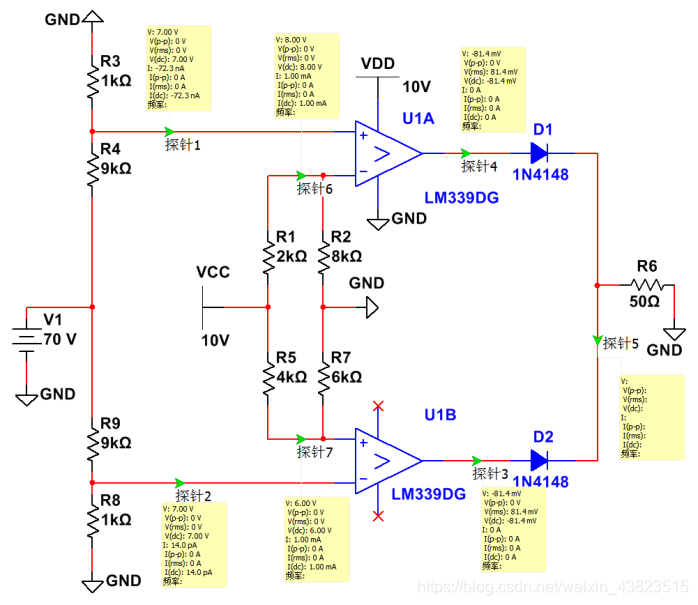

① 当INPUT电压在60V~80V范围内时，此处取70V输入电压，则：

U１A同相＜U１A反相，U1A输出为低电平；

U１B同相＜U１B反相，U1B输出为低电平；

故OUTPUT输出为低电平。

（通过multisim仿真验证，输出为低电平）

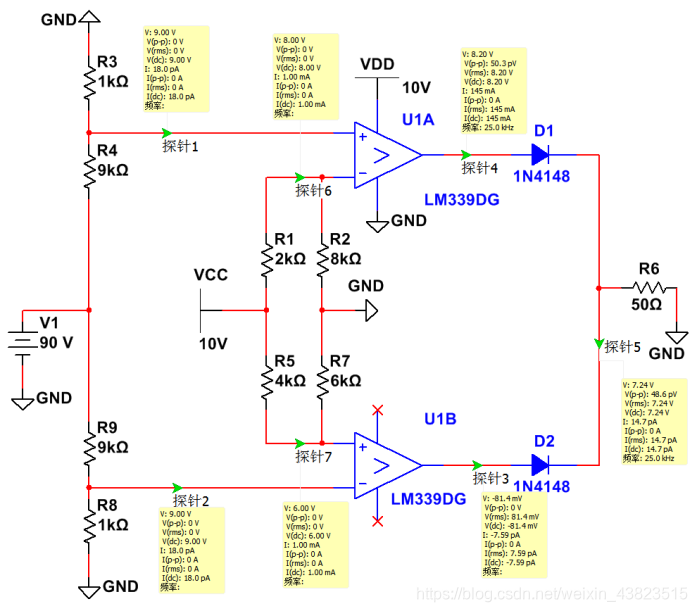

② 当INPUT电压在超过80V时，此处取90V输入电压，则：

U１A同相>U１A反相，U1A输出为高电平；

U１B同相＜U１B反相，U1B输出为低电平；

三极管D1导通，而三极管D2 截止；

故OUTPUT输出为高电平。

（通过multisim仿真验证，输出为高电平）

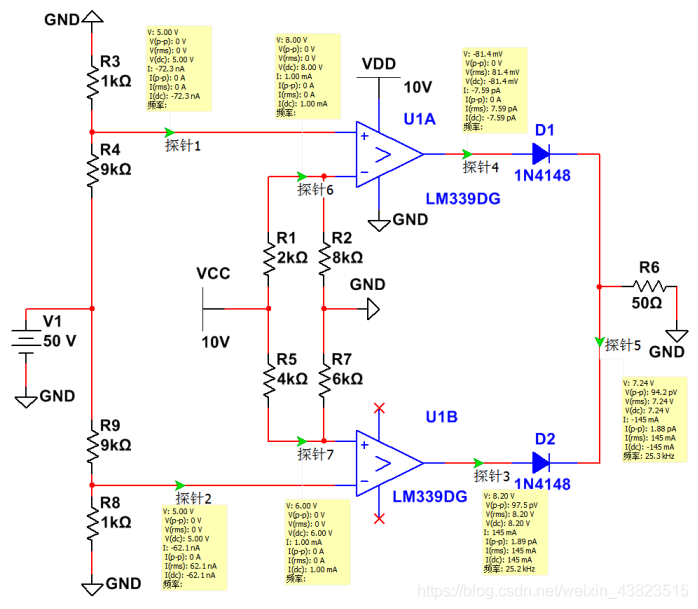

③ 当INPUT电压在低于60V时，此处取50V输入电压，则：

U１A同相<U１A反相，U1A输出为低电平；

U１B同相>U１B反相，U1B输出为高电平；

三极管D1截止，而三极管D2 导通；

故OUTPUT输出为高电平。

（通过multisim仿真验证，输出为高电平）

小结：

此电路为逻辑或的关系，当电压超过80V或电压低于60V时，即电压偏离正常范围时，输出为高；当电压在正常范围以内时，输出为低。
