SPI 通信协议

SPI，是英语Serial Peripheral interface的缩写，顾名思义就是串行外设接口。SPI协议主要作为主控芯片去配置外围芯片的接口协议。SPI接口主要应用在 EEPROM，FLASH，实时时钟，AD转换器，还有数字信号处理器和数字信号解码器之间。SPI是一种高速的，全双工，同步，串行，主从结构通信总线，并且在芯片的管脚上只占用四根线，节约了芯片的管脚，同时为PCB的布局上节省空间，提供方便，正是出于这种简单易用的特性，现在越来越多的芯片集成了这种通信协议。

一、串行通信 VS. 并行通信

数据位可以通过并行或串行的形式传输。在并行通信中，数据位的所有比特位同时发送，每一个比特链接一根独立的导线。下图显示了二进制中字母“ C”（01000011）的并行传输：

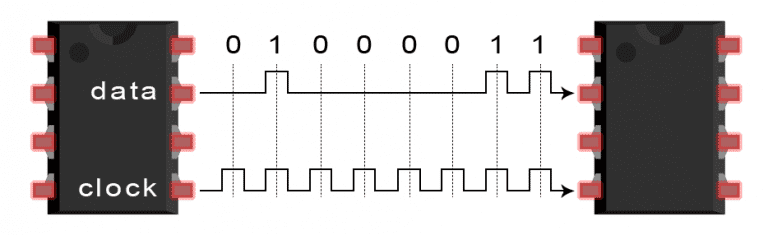

在串行通信中，所有比特位通过单根导线逐一发送。下图显示了二进制中字母“C”（01000011）的串行传输：

#二、SPI通信简介

SPI总线的传输速率需要自定义，没有具体的规定，一般为：400KHz~10MHz（AHB：100MHz，APB：50MHz）。SPI的一个独特优势是可以无中断传输数据。可以在连续流中发送或接收任意数量的位。使用I2C和UART，数据以数据包的形式发送，限制为特定位数。开始和停止条件定义了每个数据包的开始和结束，因此数据在传输过程中被中断。

• 主要功能：实现MCU与各种外接设备连接（芯片与芯片之间的连接），以串行的方式进行数据交换（串并转换）。
• 拓扑结构：一个SPI Master可以通过共享数据线的方式可以连接多个SPI Slave（一主多从）；
• 接口配置：作为芯片与芯片之间互连的接口，通过配置寄存器实现主控芯片（SPI Master）对外围芯片（SPI Slave）的配置；
