威纶通与外围设备MODBUS－RTU通讯的使用

• 组成
• 功能
• 电路
• 设置
• 程序
• 总结

• 组成

触摸屏：威纶通的MT6103iP

温控模块：竞速电子SEC3007

PID表：东崎电气TE6-RC18W

PLC：三菱FX3U

PLC 232通讯模块：FX3U-232-BD

• 功能

使用触摸屏与1站温控模块和2站PID表进行MODBUS-RTU的通讯，再使用触摸屏的宏指令读取和写入1，2站的数据，转发给PLC使用

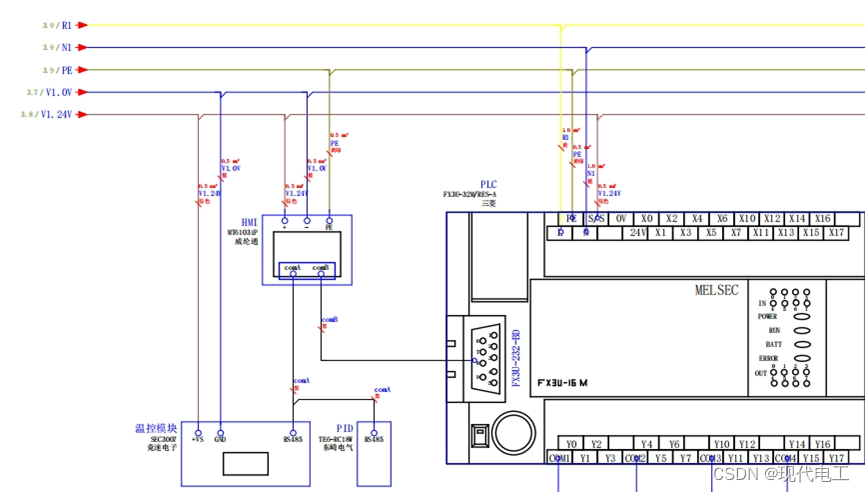

• 电路

• 设置

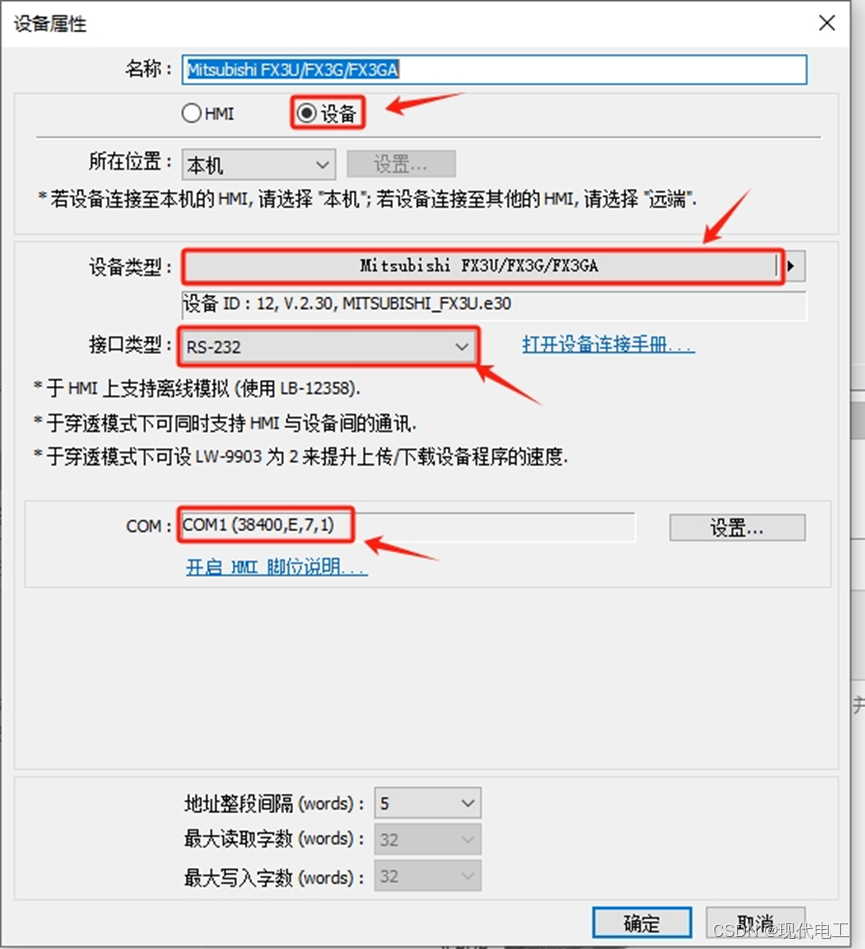

按如图所示设置选择FX3U PLC，选择串口RS232，设置串口COM1，波特率38400，数据位7位，偶检验，停止位1位

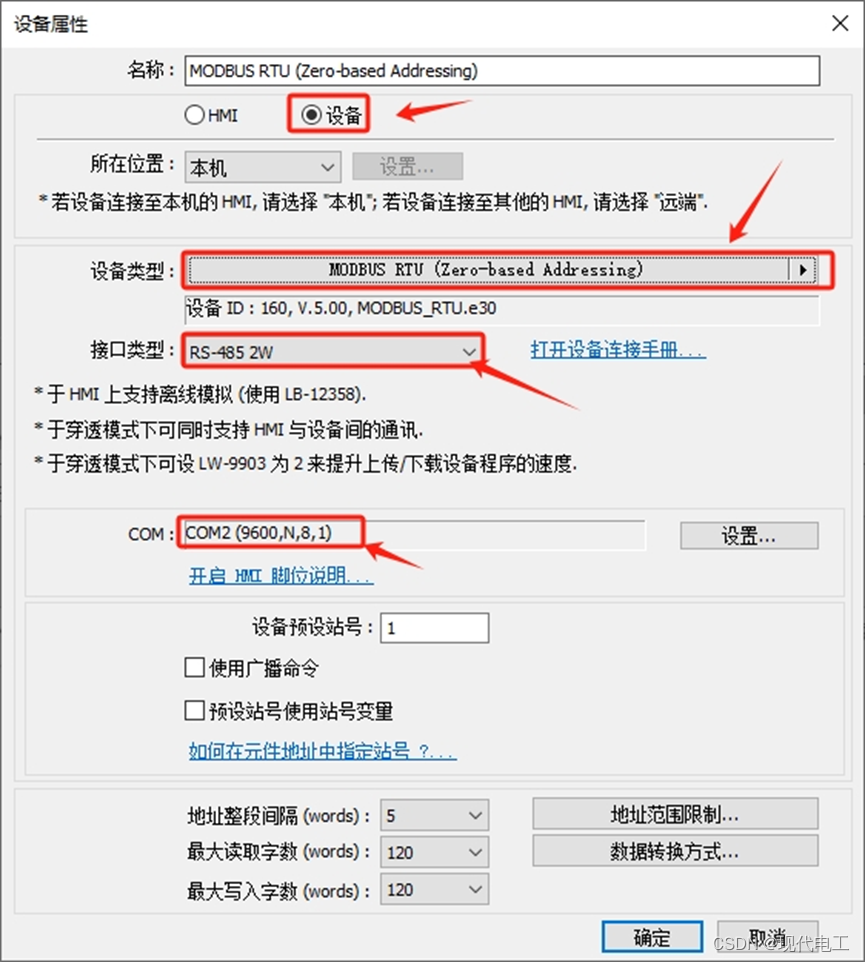

按如图所示设置选择MODBUS-RTU从站，选择串口485 2W ，设置串口COM2，波特率9600，数据位8位，无校验，停止位1位

设置温控模块的波特率为9600，数据位为8位，无校验，停止位为1位，地址为1号站

设置PID表的波特率为9600，数据位为8位，无校验，停止位为1位，地址为2号站

• 程序

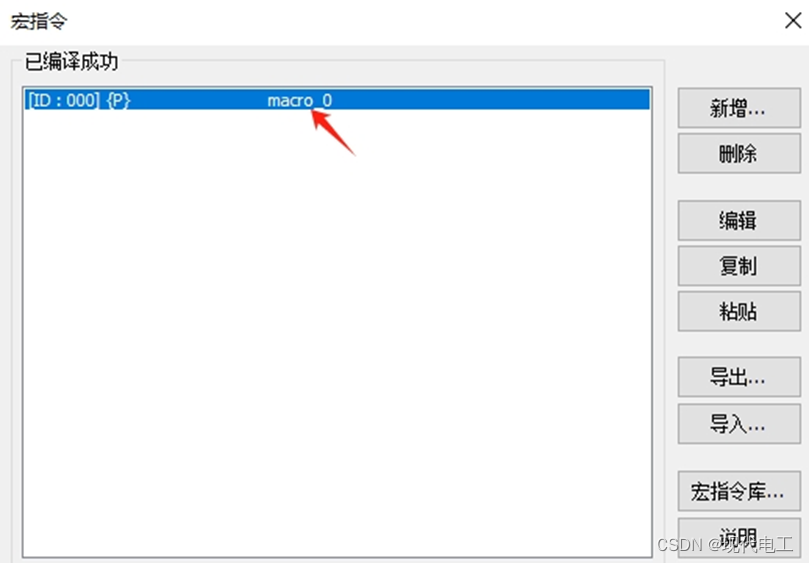

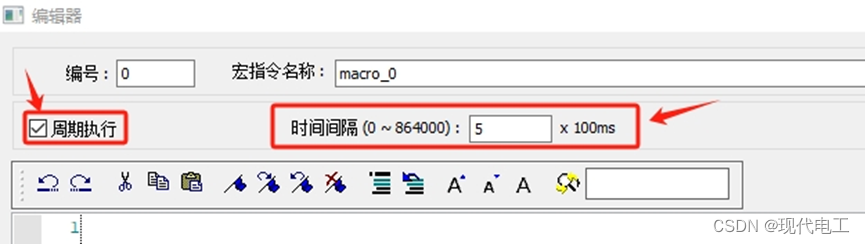

创建宏指令程序

设置为周期执行，时间间隔为500ms

编写程序

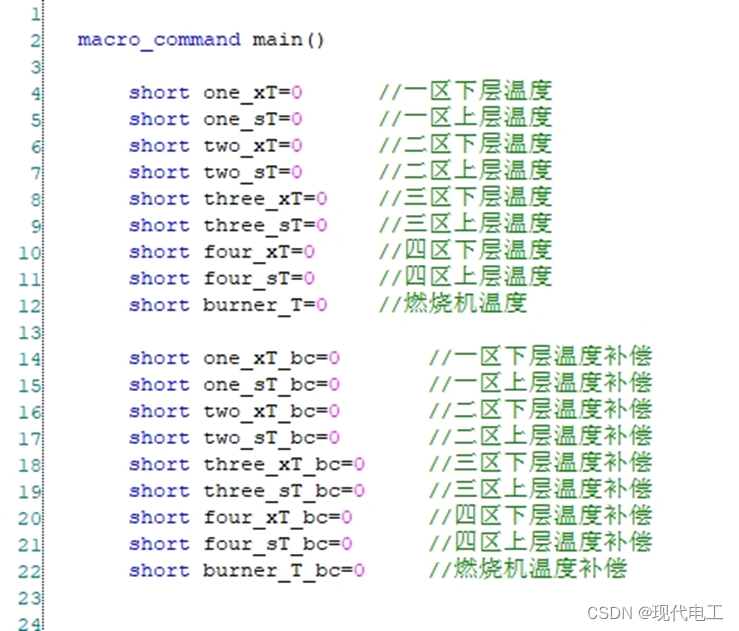

先定义要使用到的变量

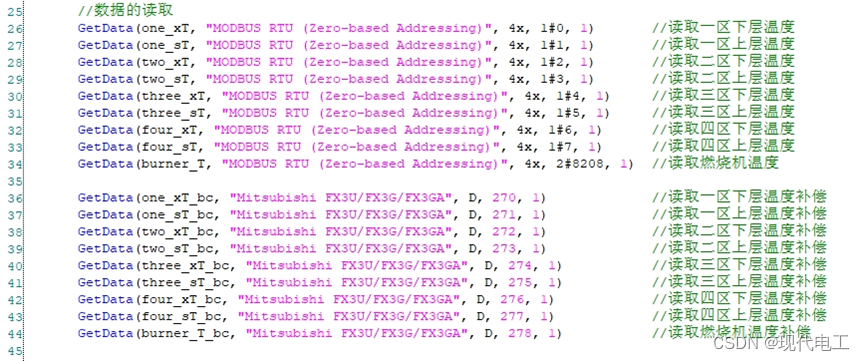

读取1，2站的数据，该案例只需要读取数据

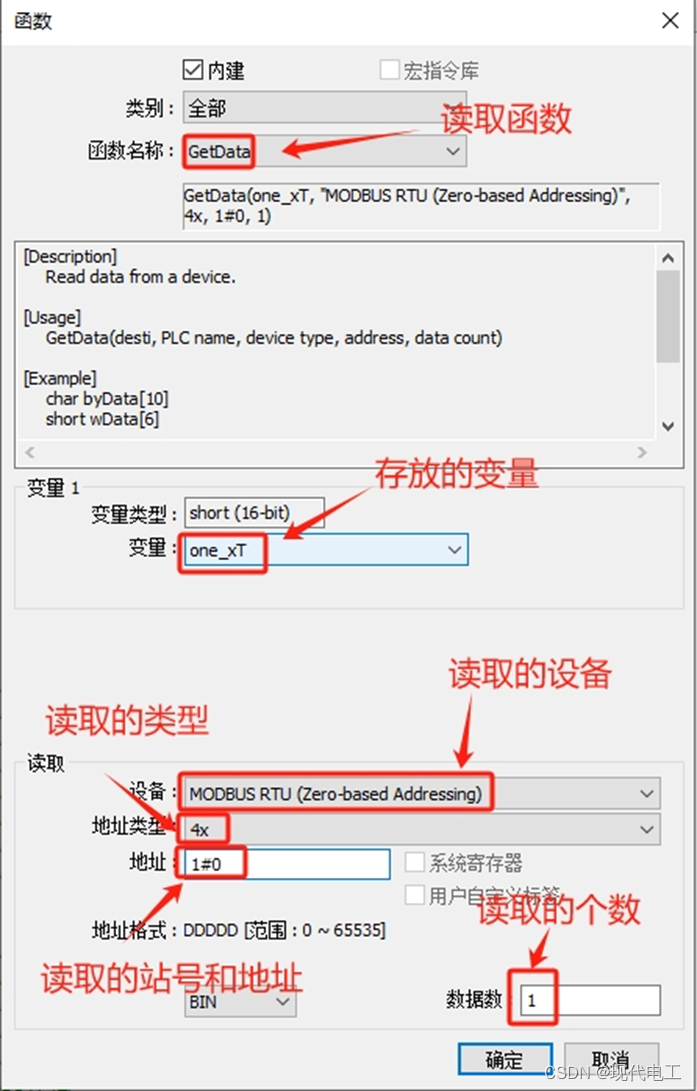

读取函数是这样设置的

地址类型选择4X是因为读时发出的功能码时03H，写时发出的功能码时10H

地址1#0

其中1表示的是站号，0表示的是偏移的地址

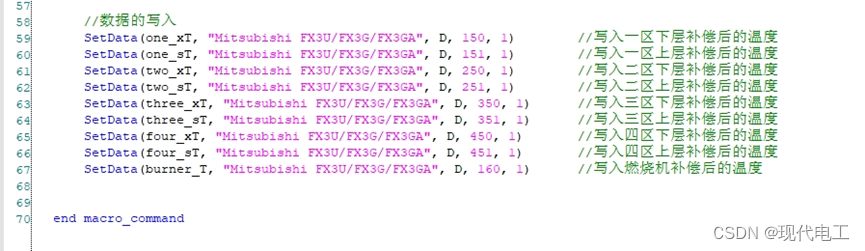

将读取的数据转发写入PLC中

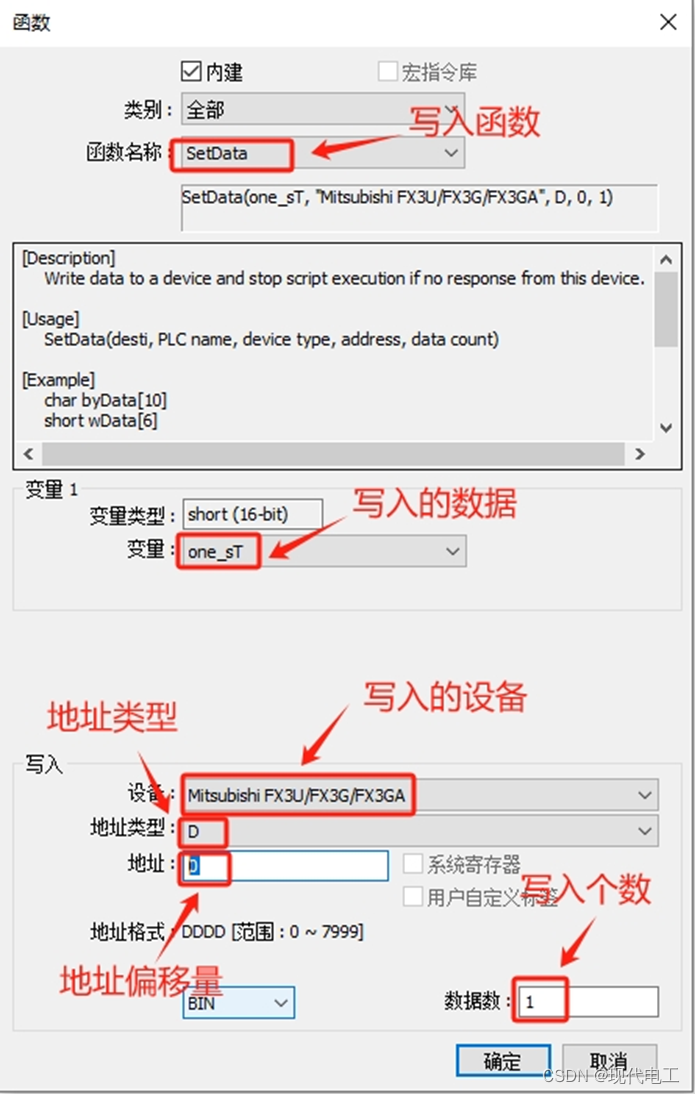

写入函数是这样设置的

设置方式和读取函数类似的

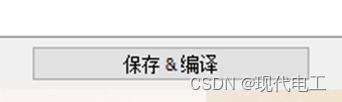

保存编译就完成了

• 总结

该功能实现了触摸屏通过MODBUS-RTU与监控设备的1，2站进行通讯，同时使用宏指令读取设备的地址数据，再将读取的数据写入PLC供PLC使用，从而间接的实现PLC与监控设备的通讯。
