MODBUS RTU的原理

已于 2024-04-22 10:16:07 修改
阅读量334 收藏 2
点赞数 3
分类专栏： MODBUS-RTU 文章标签： 信息与通信 程序员创富 经验分享
于 2024-04-20 10:16:14 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_43832323/article/details/137991683
版权

1.接口
modbus rtu采用的是串口连接形式

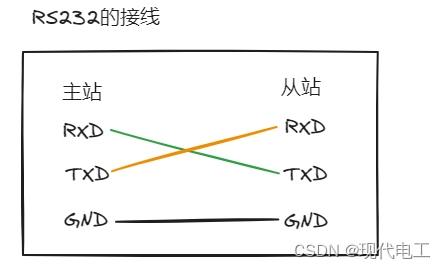

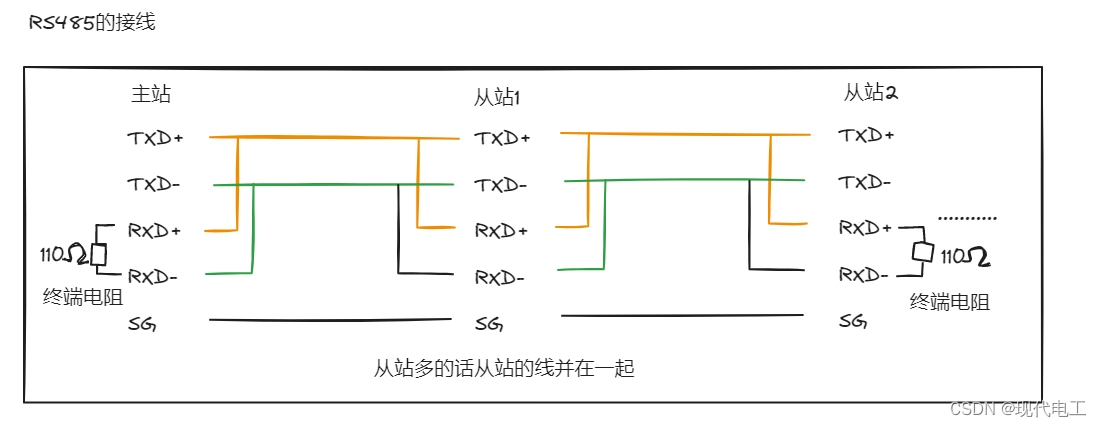

2.接线
modbus rtu可用RS232或RS485的串口通讯形式

3.需要的参数

地址：0-254(主站固定为0，从站1-254）

波特率：有多个频率可选择通常选19200

数据为：一般都是8位

停止位：无校验的话停止位为2位，有校验的话停止位为1位

校验：无校验none,奇校验odd，偶校验even

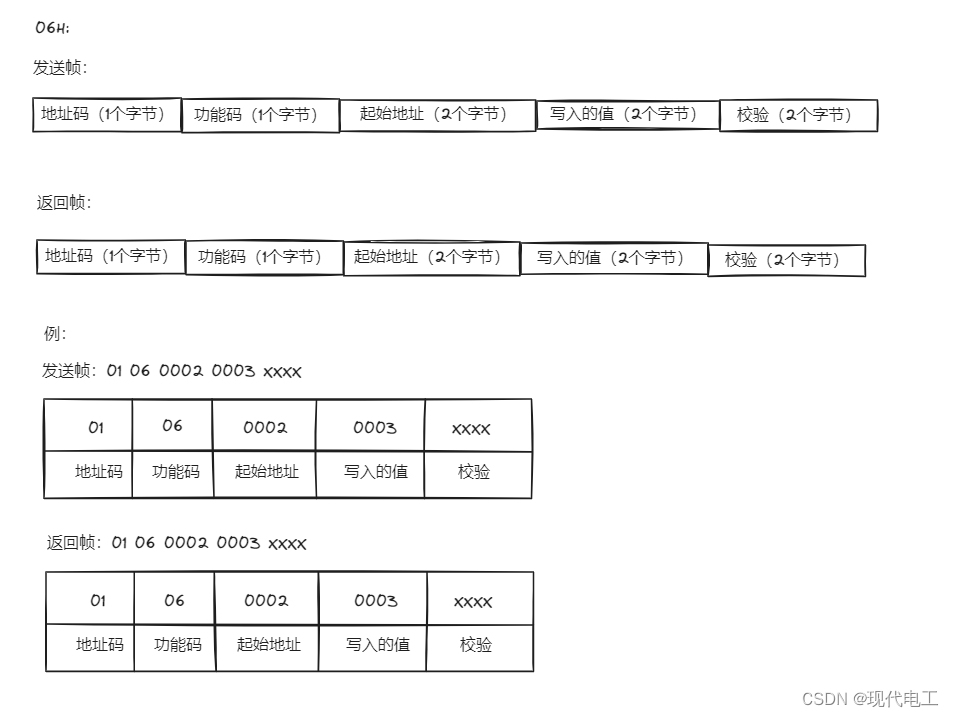

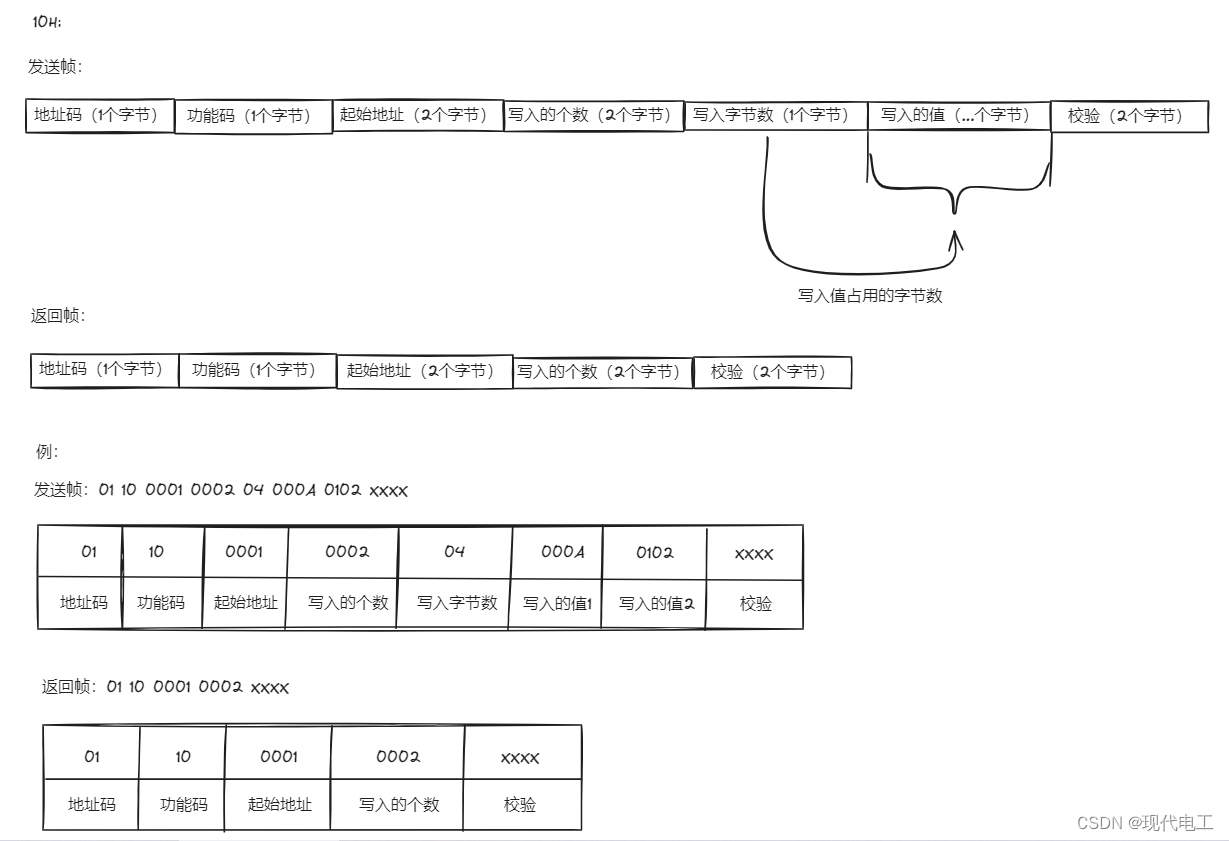

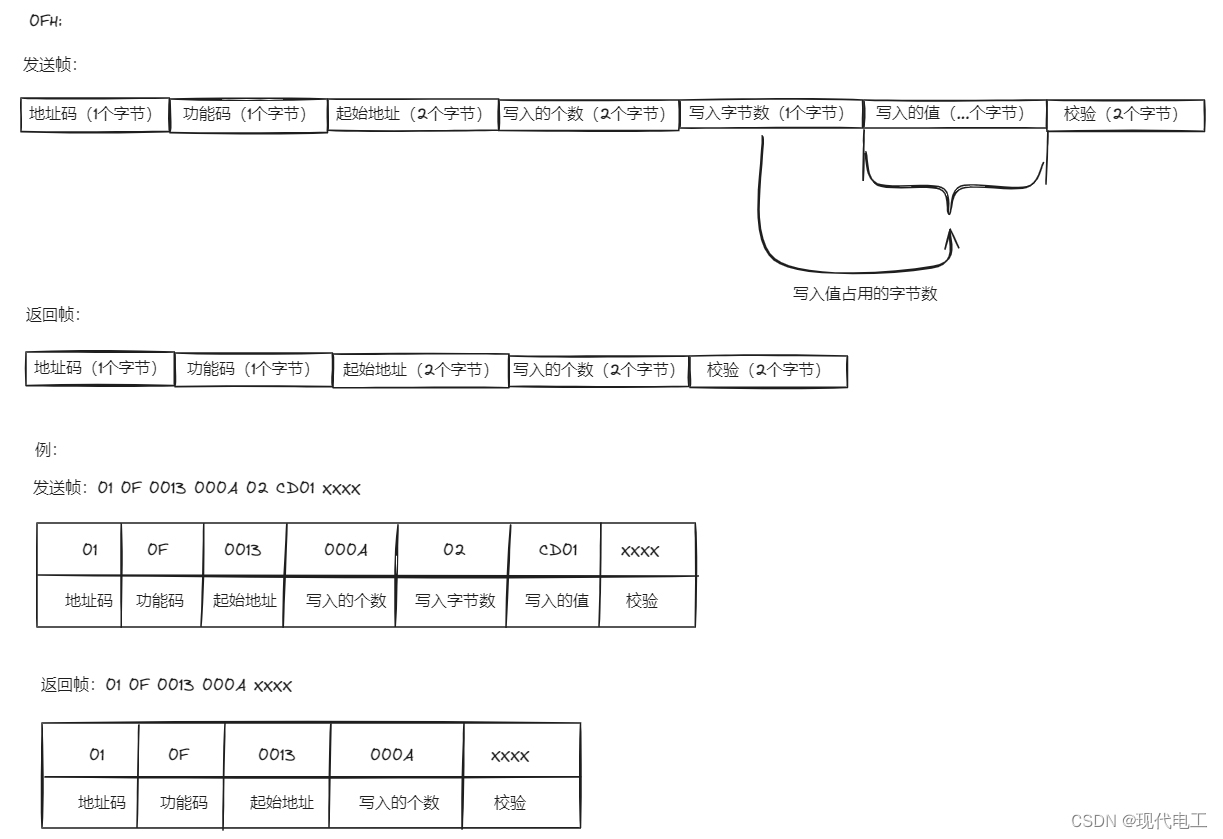

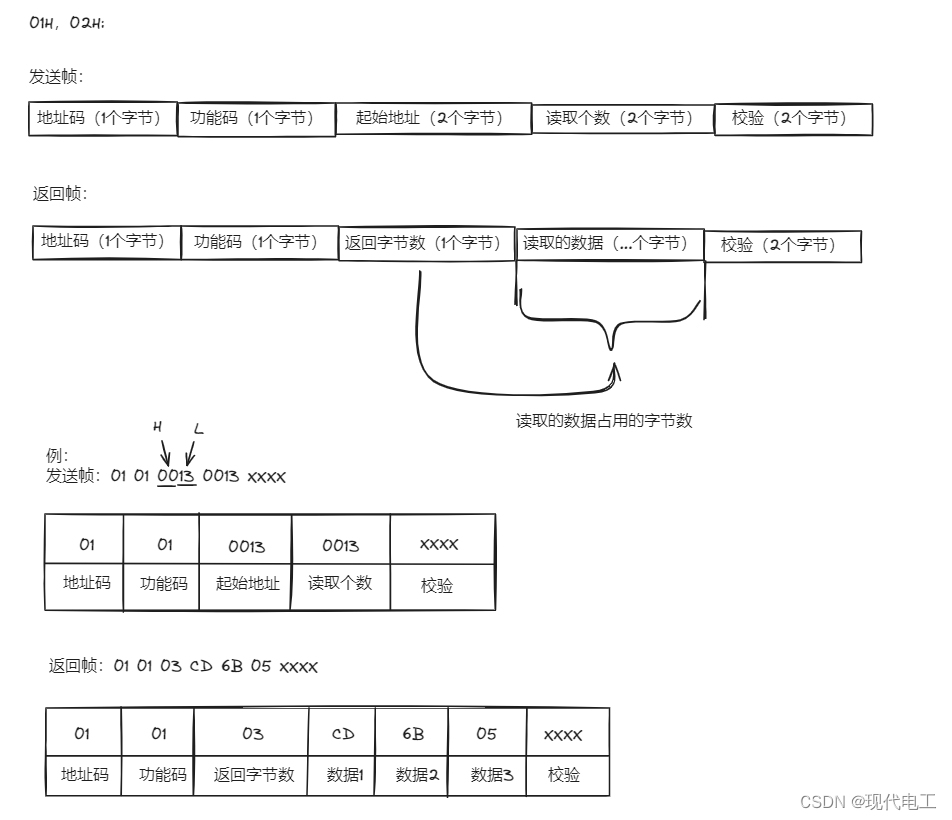

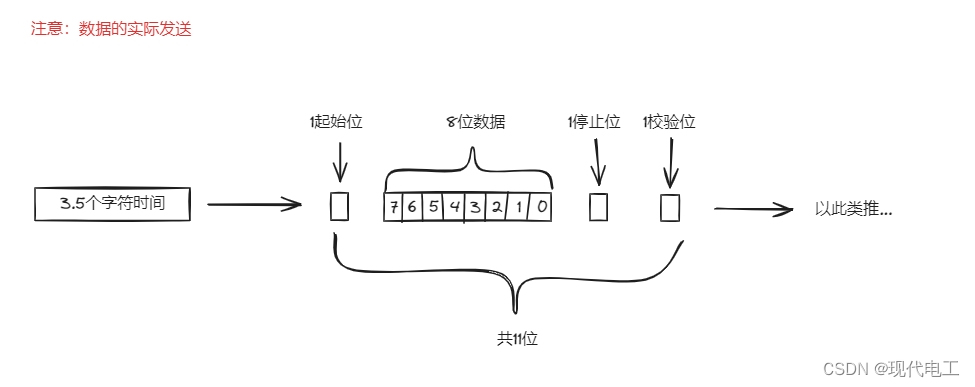

4.通讯帧

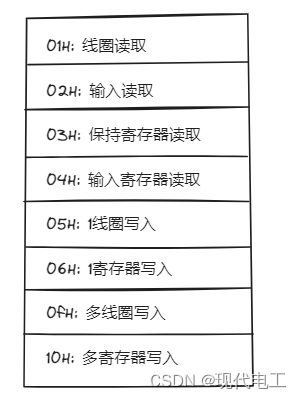

5.功能码
