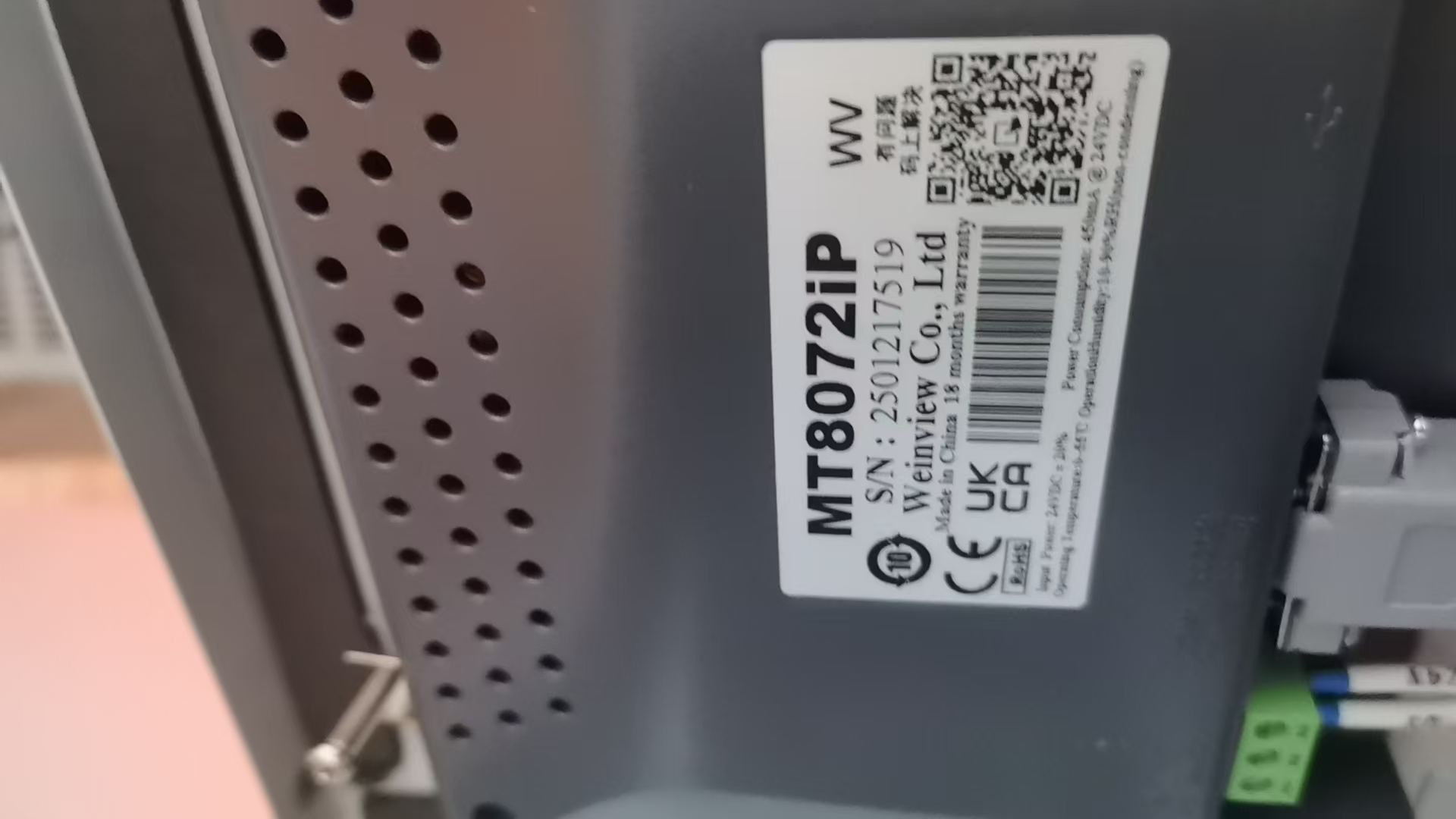

威纶通 MT8072iP 读取 32 位数据（Modbus RTU）配置指南

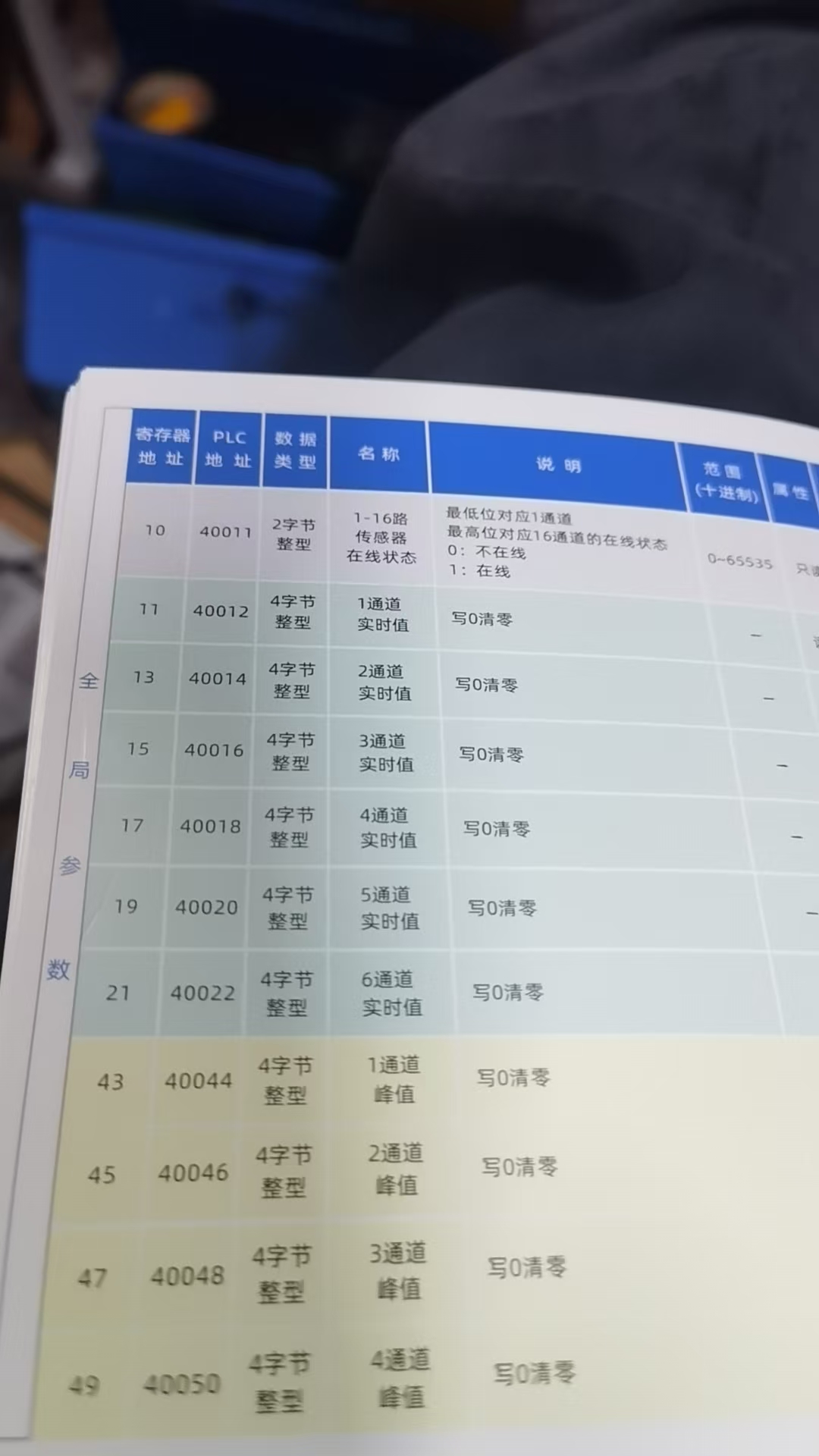

在 威纶通 MT8072iP 触摸屏 中，通过 Modbus RTU 协议 读取从站设备的 32 位数据，数据存储在 寄存器 11 和 12（共 2 个寄存器）。需实现以下功能：

• ✅ 读取 32 位有符号整数（如 -2147483648 ~ 2147483647）
• ✅ 支持大端序（Big-Endian）或小端序（Little-Endian）数据解析
• ✅ 数据写入功能（双向通信）

---

二、配置步骤详解

1. 创建 Modbus RTU 设备

操作路径：EBPro 软件 → 设备标签页 → 添加设备

1. 设备类型：选择 MODBUS RTU
2. 设备名称：自定义（如 PLC1）
3. 接口类型：选择实际通信端口（如 COM1）
4. 通信参数：
   • 波特率：9600（与从站设备一致）
   • 数据位：8
   • 停止位：1
   • 校验位：无校验
   • 从站地址：输入 Modbus 从站地址（如 1）

---

2. 配置 32 位数据读取

操作路径：画面编辑器 → 添加数值元件 → 配置属性

1. 设备：选择已创建的设备（如 PLC1）
2. 地址类型：4X（保持寄存器）
3. 地址：11（对应 Modbus 偏移地址，绝对地址为 40012）
4. 数据类型：

   数据类型	说明	取值范围
   DINT	32 位有符号整数	-2147483648 ~ 2147483647
   FLOAT	32 位浮点数（IEEE754）	±3.4E±38

5. 字节顺序：

   设备存储顺序	威纶通选项	寄存器示例（值 0x12345678）
   大端序	ABCD	寄存器11=0x1234，寄存器12=0x5678
   小端序	CDAB	寄存器11=0x5678，寄存器12=0x1234

<MARKDOWN>

**关键配置示例**（小端序读取）：
- 设备地址：`1`
- 寄存器类型：`4X`
- 地址：`11`
- 数据类型：`DINT`
- 字节顺序：`CDAB`

---

3. 验证与调试

3.1 写入测试值

1. 在从站设备中写入一个已知值（如 -123456）
2. 观察触摸屏显示值是否一致

3.2 使用调试工具

推荐工具：Modbus Poll（下载链接）

<PYTHON>

# 示例：通过 Python 读取寄存器值（需安装 minimalmodbus 库）
import minimalmodbus
instrument = minimalmodbus.Instrument('COM1', 1)
registers = instrument.read_registers(11, 2)  # 读取寄存器11和12
print(f"原始值: {registers}")  # 输出示例: [4660, 22136]

---

三、常见问题与解决方案

❗ 问题1：数据解析错误

现象：触摸屏显示值与实际值不符
原因：

• 字节顺序配置错误（如设备为大端序，配置为小端序）
• 数据类型选择错误（如浮点数配置为整数）
  解决：

1. 使用 Modbus Poll 读取原始寄存器值
2. 手动计算验证数据组合方式（参考下方公式）：

大端序计算（ABCD）：

小端序计算（CDAB）：

---

❗ 问题2：通信失败

现象：触摸屏无法读取数据
排查步骤：

1. ✅ 检查通信参数（波特率、校验位）是否与设备一致
2. ✅ 确认寄存器地址范围有效（如设备支持地址 0-100，配置的地址 11 在范围内）
3. ✅ 使用示波器或串口监视工具（如 AccessPort）验证物理层信号

---

四、扩展功能：数据写入

操作路径：数值元件属性 → 勾选「输入功能」

1. 写入范围限制：

   <MARKDOWN>

   - 最小值：`-2147483648`（32 位整数下限）
   - 最大值：`2147483647`（32 位整数上限）

2. 安全提示：
   • 避免向只读寄存器写入数据（可能导致设备异常）

---

五、总结

通过本配置可实现威纶通 MT8072iP 对 32 位数据的稳定读写，关键点如下：

1. 地址规则：直接使用 偏移地址（如 11）而非绝对地址（40012）
2. 字节顺序：严格按设备手册选择 ABCD/CDAB 等选项
3. 调试工具：优先使用 Modbus Poll 或脚本验证原始数据

---

技术文档贡献声明：本文基于实际项目经验整理，如有疑问欢迎评论区交流！
