光学双缝单缝公式应用分析

前言

杨氏双缝、夫琅禾费单缝是光学本章的两个重点.

大物文章汇总

教材: 物理学(第六版)下册
东南大学等七所工科院校 编
马文蔚 周雨青 解希顺 改编

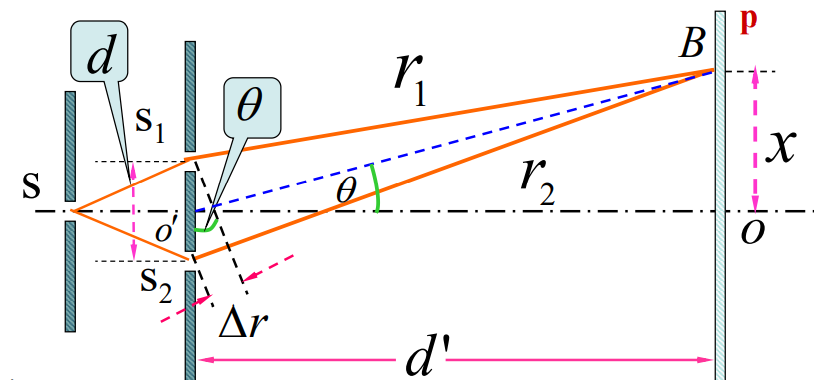

杨氏双缝

$$x=\{\begin{array}{rlr}& \pm k\frac{d^{\prime }}{d},& 明纹\\ & \pm \frac{d^{\prime }}{d}(2k+1)\frac{\lambda }{2},& 暗纹\end{array}$$

相邻明纹或相邻暗纹中心间的距离
$$\Delta x=\frac{d^{\prime }}{d}\lambda$$

P173 问题11-3
将装置进行一下变动，屏幕上的干涉条纹将如何变化?

(1) 将钠黄光 (578~598nm)换成波长为632.8nm的氦氖激光

$\lambda$ 变大, $\Delta x$变大，条纹变稀疏。

(2) 将整个装置浸入水中

$\lambda$变小，变为 $\frac{\lambda }{n}$, n 为水的折射率，故$\Delta x$变小，条纹变密集。

(3) 将双缝($S_1$和$S_2$)的间距增大

d变大, $\Delta x$变小，条纹变密集。

(4) 将屏幕向双缝屏靠近

d’ 变小, $\Delta x$变小，条纹变密集。

(5) 在双缝之一的后面放一折射率为n的透明薄膜

举个例子，在$S_1$ 加了一块薄膜，则上面的孔光线所走的光程变大，因此条纹向上移动，而条纹间隙不变。

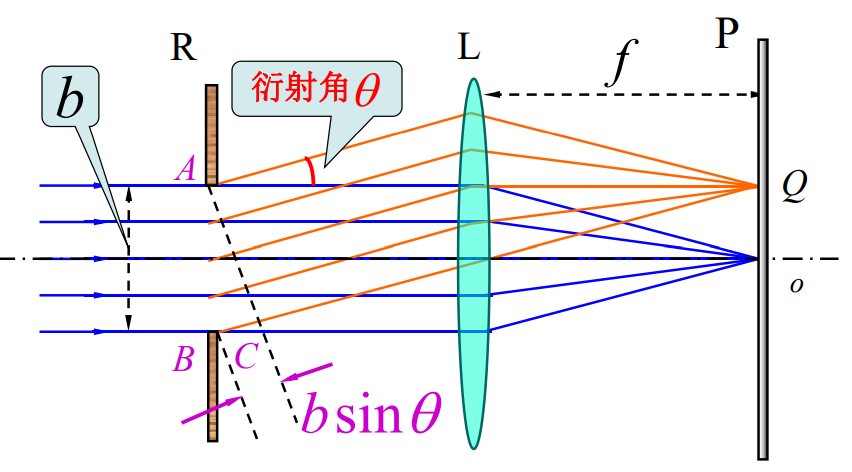

夫琅禾费单缝衍射

$$bsin\theta =\{\begin{array}{rlr}& \pm 2k\frac{\lambda }{2},& 暗纹\\ & \pm (2k+1)\frac{\lambda }{2},& 明纹\end{array}$$

第一级暗纹距离中心O的距离
$$x_1=ftan{\theta }_1=\frac{\lambda }{b}f$$
所以中央明纹的宽度为
$$\Delta x_0=2x_1=\frac{2\lambda f}{b}$$
其他任意两条相邻暗条纹的距离为:
$$\Delta x=[\frac{(k+1)\lambda }{b}-\frac{k\lambda }{b}]f=\frac{\lambda f}{b}$$

P175 问题11-16
在单缝衍射中，若作如下一些情况的变动时，屏幕上的衍射条纹将如何变化?

(1) 用钠黄光代替波长为632.8nm的氦氖激光

$\lambda$ 变小, $\Delta x$变小，条纹变密集。

(2) 将整个装置浸入水中，使缝宽 b 不变，而将屏幕右移至新装置的焦平面上

$\lambda$变小，变为 $\frac{\lambda }{n}$, n 为水的折射率，故$\Delta x$变小，条纹变密集。

(3) 将单缝往上作小位移

不变。(注意: 透镜不会引起额外的光程差

(4) 将透镜向上作小位移

向上平移，但衍射光强分布不变。 （最亮光斑中心一直在透镜的中轴上
