问题描述

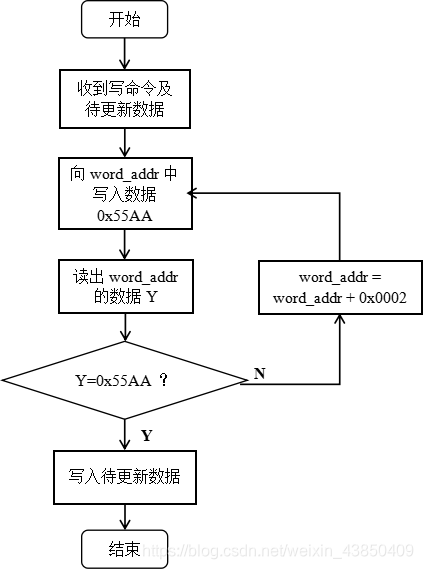

最近在做I2C串行EEPROM芯片的读写测试时，我突发奇想做了如图1所示的策略，希望能验证所操作寄存器的好坏。我是用状态机实现该策略，但在进行板级调试时，我发现程序一直卡在“读出word_addr的数据”这一步，没有继续向下执行。

问题定位

通过用Signaltap抓取波形，我发现我的程序在写周期期间，有收到应答信号（ACK）；但是在读周期的开始，即写入器件的地址及控制命令后，没有收到ACK应答信号。初步猜测，是我对EEPROM器件操作太快，EEPROM仍处在向寄存器写入数据期间，无法对外界发出应答信号。
注1：我是在写操作完成后，立即进行读操作，中间大概隔了40ns。

解决问题

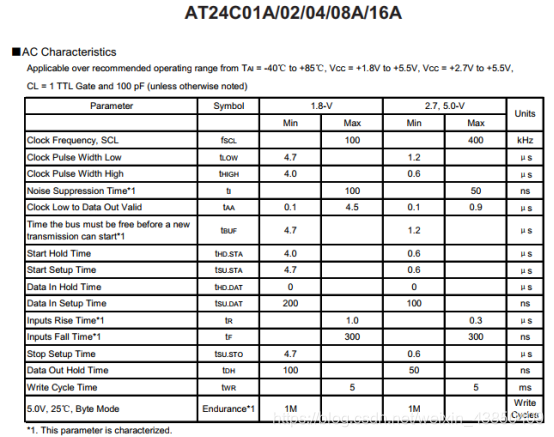

通过查阅EEPROM芯片的数据手册发现，EEPROM最大的写周期是5ms。我用的是EEPROM芯片型号是AT2402，图2是kexin（科信）对写周期的介绍，在倒数第二行有介绍芯片写周期为5ms。

知道原因后，我在读数据前设计，先等待5ms。重新编译综合后，将新程序下载到开发板中，然后进行板级调试，功能实现，问题解决。

注2：在定位问题和解决的问题中，我发现一篇对IIC设计比较有帮助的文章，在这里记录下文章名：《I2C串行EEPROM应用系统的健壮性设计》。有兴趣的可以上网翻阅一下哈。
