应用层
进程间通信 (Interprocess Communication - IPC)
进程通过进程间通信 (IPC) 相互交谈。若在单台机器上,则通过共享内存 (shared memory) 实现。若在多台机器上 (across machine),则我们需要其他抽象,如消息传递 (message passing)。

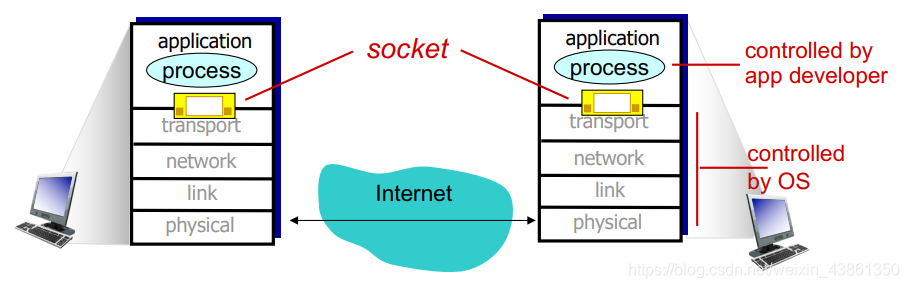

套接字 (Socket)
进程向其套接字发送消息,也可以从套接字接收消息。套接字类似于门 (door)。
发送消息时,将消息推到门外。发送过程依赖于门另一侧的传输基础结构,在接收过程中将消息传递到套接字。应用程序有一些选项,操作系统可以处理详细信息。
要接收消息,进程必须有标识符 (identifier)。主机设备具有唯一的32位IP地址。标识符包括与主机上的进程关联的IP地址和端口号 (port number)。端口号示例:HTTP服务器 80,邮件服务器 25。

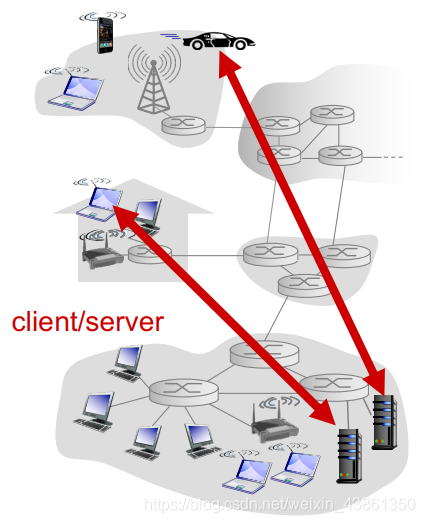

客户端-服务器 架构 (client-server architecture)
服务器
- 提供定义明确的请求/响应接口 (request/response interface)。
- 等待请求的长期进程 (long-lived process)。
- 一旦收到请求,便执行。
特点:
- 永久IP地址。
- 静态端口约定 static port conventions (如 http:80, email: 25, ssh: 22)。
- 用于扩展的数据中心。
- 可以与其他服务器通信以做出响应。
客户端
- 发出请求的短暂进程 (short-lived process)。
- 应用程序的“用户端” (user-side)。
- 启动通讯 (initiate the communication)。
特点:
- 可能会间歇性连接 (intermittently connected)。
- 可能具有动态IP地址 (dynamic IP addresses)。
- 不会和其他客户端直接通讯。

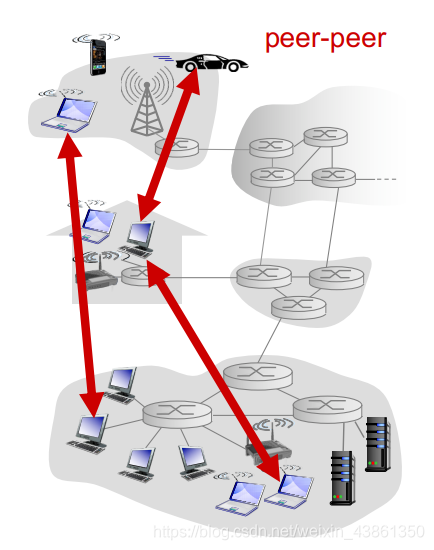

点对点架构 (peer-to-peer)
P2P架构是 no always-on server。其不涉及永久汇合。任意终端系统(点)之间直接通信。有对称的责任 (symmetric responsibility)。
通常用于:文件共享,游戏,区块链和加密货币,视频分发,视频聊天等。
优点
- 点从其他点请求服务,向其他点提供服务。(自我扩展性 self scalability,新的点带来新的服务能力 service capacity 以及新的服务需求)
- 速度:并行性 (parallelism),争用较少。
- 可靠性:冗余,容错 (fault tolerance)。
- 地理分布 (geographic distribution)。
缺点
- 去中心化控制 (decentralized control) 的基本问题 (状态不确定 state uncertainty:无共享内存或时钟)
- 行动不确定性 (action uncertainty):相互矛盾的决定 (分布式算法 distributed algorithm 很复杂)
应用层协议需求
其定义了:
- 交换的消息类型:请求/响应
- 消息语法 (message syntax):消息中包含哪些字段 (fields) 以及 如何划定字段。
- 消息语义 (message semantic):字段信息的含义。
- 进程何时以及如何发送和响应消息的规则。
- 开放协议 (opening protocols): 在RFC中定义。允许互操作性。如:HTTP, SMTP。
- 专有协议 (proprietary protocols): 如Skype。
应用程序需要什么传输服务:
- 数据完整性(data integrity): 某些应用程序 (如文件传输,网络交易等)需要100%可靠的数据传输。其他应用程序 (如音频) 可以容忍某些丢失。
- 及时性 (timing):某些应用 (如 互联网电话,互动游戏)要求低延迟 (low delay) 才能算是有效的。
- 吞吐量: 一些应用程序 (如多媒体) 需要定义最小吞吐量来保证有效性。其他应用程序 (弹性应用程序 elastic apps) 利用它们获得的任何吞吐量。
- 安全:加密 (encryption),数据完整性。

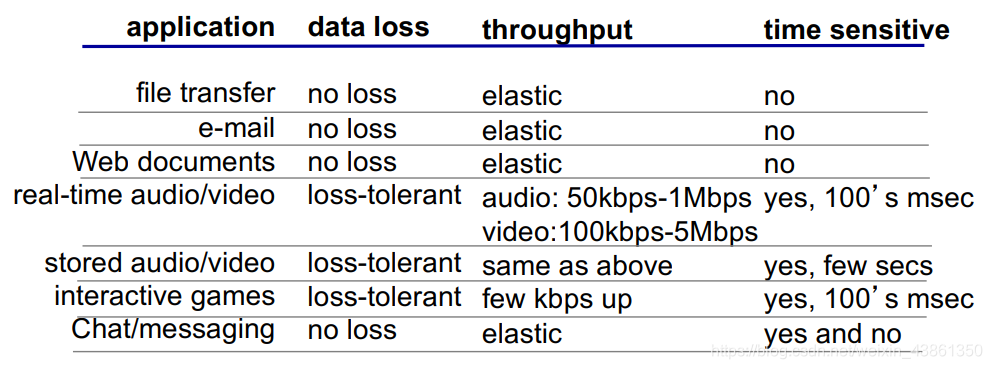

一些通用应用程序的传输服务需求:

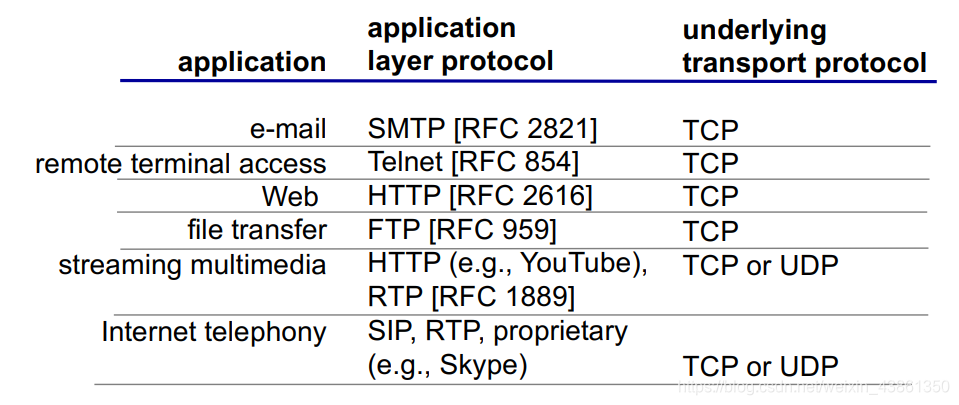

互联网传输协议服务
- TCP服务:发送和接受过程之间的可靠传输。
- 流量控制 (flow control): 发送方不会冲垮 (overwhelm) 接收方。
- 拥塞控制 (congestion control): 网络过载时的节流发送器 (throttle sender)。
- 不提供:计时 (timing),最小吞吐量保证和安全性。
- 面向连接 (connection-oriented):客户机和服务器进程之间需要进行设置。
- UDP服务:发送和接受之间的数据传输不可靠。
- 不提供:可靠性,流量控制,拥塞控制,定时,最小吞吐量保证,安全性和连接设置。
Web 和 HTTP
网页由对象组成。对象可以是HTML文件,JPEG图像,Java applet,音频文件等。网页由基本HTML文件组成,其中包含多个引用的对象。每个对象均可通过URL寻址。
统一资源定位符 (Uniform Resource Locator - URL)
- 通讯协议:http, ftp, https, smtp等。
- 主机名:DNS名,IP地址。
- 端口:默认为协议的标准端口,如 http:80, https: 443
- 目录路径:分层的 (hierarchical),反映文件结构。
- 资源:标识所需的资源。
超文本传输协议 (Hypertext transfer protocol - HTTP)
网页应用层协议。客户端/服务器模型:
- 客户端:请求,接收 (使用HTTP协议) 并显示web对象的浏览器。
- 服务器:web服务器发送 (使用HTTP协议) 对象以响应请求。
HTTP使用TCP:
- 客户端启动与服务器端口80的TCP连接 (套接字)。
- 服务器接受来自客户端的TCP连接。
- 浏览器 (HTTP客户端) 和 web服务器 (HTTP服务器)之间交换 HTTP消息 (应用层协议消息 application-layer protocol messages)。
- 最后,TCP连接关闭。
HTTP是无状态的 (stateless)。
- 服务器不维护有关过去的客户端请求的信息。
- 维持状态的协议很复杂。
- 如果 服务器/客户端 崩溃,则它们对“状态”的视角可能不具有一致性,必须调和。
HTTP的内容都是文本。
- 这使得协议简单,易于描述消息且是人类可读的。
- 没有关于编码和格式化数据的问题。
- 可变长度的数据 (variable length data)。
- 但同时,他不是最高效的。大多数协议使用了二进制字段 (用字符串发送“12345678”需要8个字节,但是以整数发送,只需要4个字节)
- 报头可以按任何顺序排列。
- 需要字符串的解析和处理。

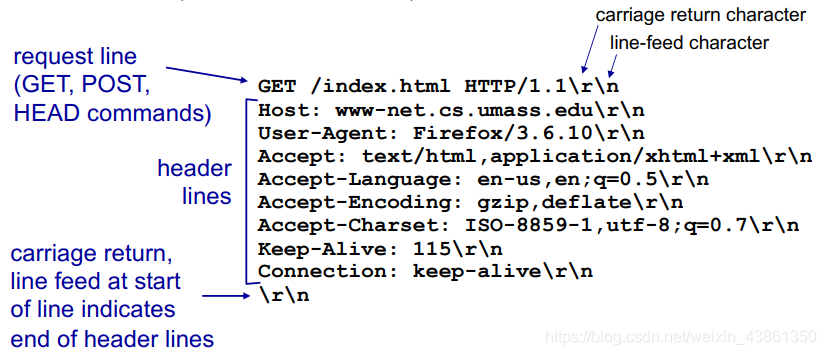

HTTP请求信息

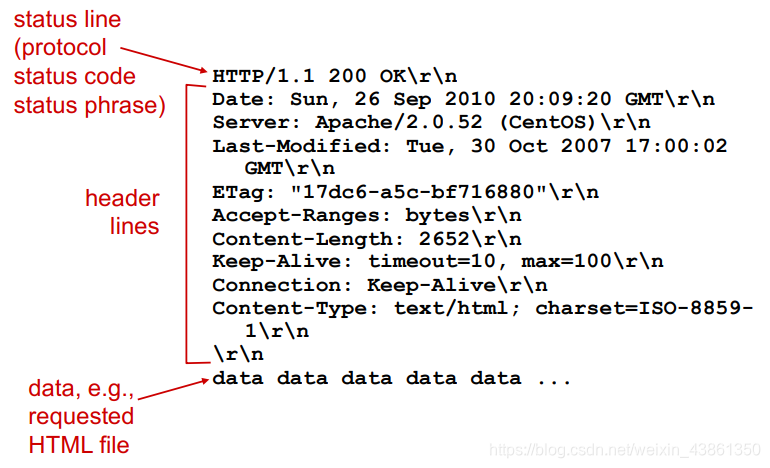

HTTP响应信息
HTTP响应状态码
状态码显示在服务器到客户端响应消息的第一行。
- 200:OK。请求成功,请求对象被包含在该信息后面。
- 301:moved permanently。请求的对象已移动,此消息后面将指定新位置。
- 400:bad request。服务器无法解析消息。
- 404:not found。请求的文件无法在服务器中被找到。
- 505:HTTP版本不支持。
- 451:由于法律原因而无法使用。
- 429:太多请求。
请求方法类型 (Request Method Type)
HTTP/1.0:
- GET: 请求页面。
- POST: 将用户响应上传到表单。
- HEAD: 要求服务器将请求的对象 (requested object) 置于响应之外。
HTTP/1.1:
- GET, POST, HEAD
- PUT: 将实体主体中的文件上传到URL字段中指定的路径。
- DELETE: 将URL字段中指定的文件删除。
- TRACE, OPTIONS, CONNECT, PATCH: 为了维持连接。
POST方法:网页通常包含表单输入。输入被上传到实体主体中的服务器。
GET(URL中)方法:输入被上传到请求行的URL字段中,如 http://www.somesite.com/animalsearch?monkeys&banana
用户的服务器状态:Cookies
许多网站使用cookie的四个组成部分:
- HTTP响应消息的cookie报头行。
- 下一条HTTP请求消息的cookie报头行。
- cookie文件保存在用户的主机上,由用户的浏览器管理。
- 网站上的后端数据库。

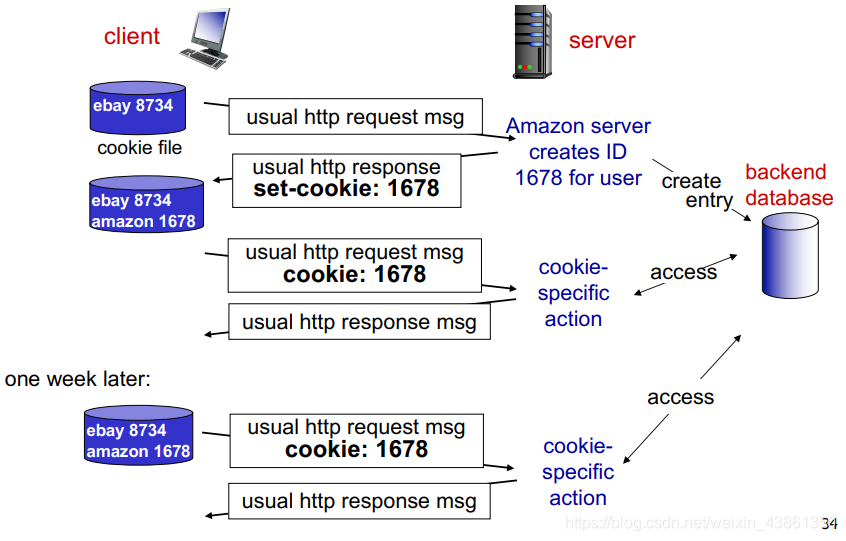

如: Leo 经常使用 PC 访问互联网。他首次访问一个特定的电商网站。当初始的HTTP请求到达站点时,站点创建: 唯一ID (unique ID) 和 后端数据库中的ID条目 (entry in backend database for ID)。

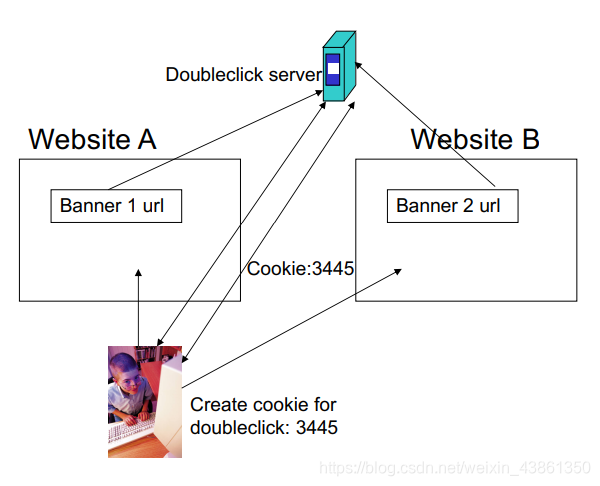

第三方Cookies
第三方Cookies (来自广告网站) 可以在多个网站上追踪你。
HTTP性能
页面加载时间 (Page Load Time - PLT): 从点击到用户看到页面。网络性能的关键指标。这取决于许多因素,如: 页面内容/结构,涉及的协议,网络带宽和RTT。
改善性能方式:
- 减少要传输的内容大小。(较小的图像,压缩 compression)
- 更改HTTP以更好地利用可用带宽。(持久连接 persistent connections 和流水线 pipelining)
- 更改HTTP以避免重复传输相同的内容。(缓存 caching 和网络代理 web-proxies)
- 将内容移近客户端。(CDN)
非持久HTTP (non-persistent HTTP)
大多数网站都有多个对象 (如HTML文件和一堆嵌入式图像),我们如何 (朴素地) 检索这些对象?一次一个,每个小对象都建立新的TCP连接。

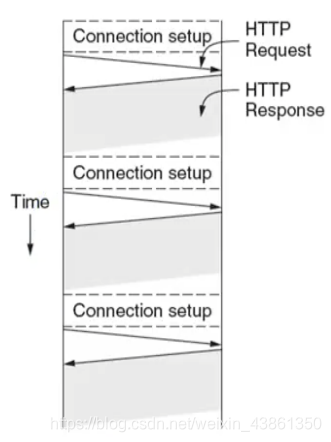

非持久HTTP便是一次最多通过一个TCP连接发送对象,连接,然后关闭。这意味着下载多个对象就需要多个连接。
RTT (定义):小数据包从客户端到服务器再返回的时间。

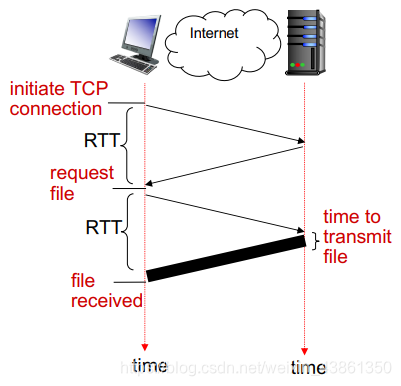

HTTP响应时间:
- 发起TCP连接 需要一个RTT的时间。
- HTTP请求,并返回HTTP响应的前几个字节 需要一个RTT的时间。
- 文件传输时间 (file transmission time)。
- 非持久HTTP响应时间 = 2RTT + 文件传输时间。
非持久性:一个TCP连接可以获取一个Web资源。
PLT (页面加载时间) 比较差。(多个TCP慢启动 slow-start 阶段)
两种场景:
- 在同一个服务器建立多个TCP连接。
- 即使资源位于不同的服务器上,也可以顺序请求/响应 (sequential request/responses)。

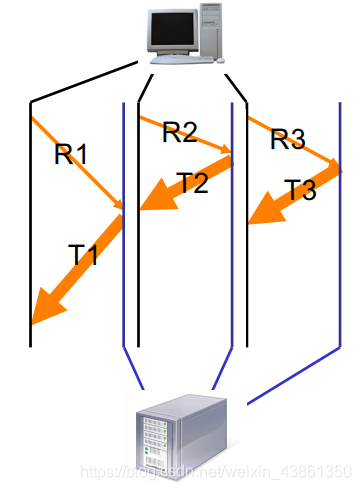

改善方式:使用并发请求和响应 (concurrent requests & responses) 。并行地使用多个连接。但是,不一定保持相应顺序。
持久化HTTP (Persistent HTTP)
在持久化HTTP中,服务器在响应后使TCP连接保持打开状态。通过相同的TCP连接发送同一个客户端/服务器之间的后续HTTP消息。
这将允许TCP学习更准确的RTT估计,也允许TCP拥塞窗口增加。

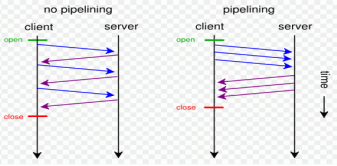

- 持久而无流水线 (persistent without pipelining): 客户端仅在收到先前的响应后才发出新请求。每个引用对象使用一个RTT。
- 持久并流水线化 (persistent with pipelining): 在HTTP/1.1中引入。客户端遇到引用对象后立即发送请求。所有引用对象使用一个RTT。

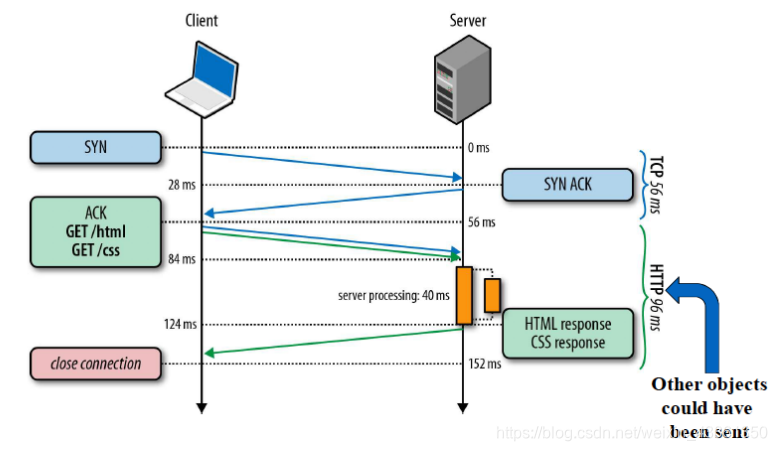

使用持续流水线的例子:具有一个索引页和三个嵌入式对象的网站。

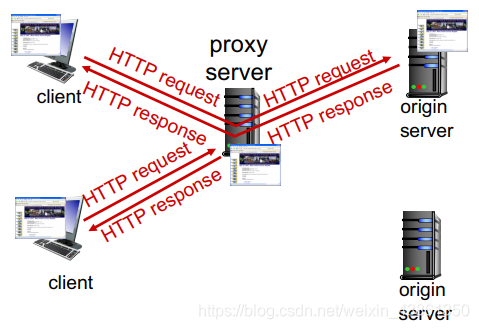

缓存和网页代理 (Caching and web-proxies)
缓存目标:在不涉及原始服务器的情况下满足客户端请求。
用户设置浏览器: 通过缓存进行网页访问。
浏览器将所有HTTP请求发送至缓存。若请求对象在缓存中,则缓存将对象返回。否则,缓存从源服务器请求对象,并将对象返回给客户端。
缓存既能充当客户端又能充当服务器。通常,缓存是由ISP (大学,公司,住宅ISP) 安装的。
为什么要进行Web缓存?
- 减少客户端请求的响应时间。
- 减少机构访问链接上的流量 (traffic on an institution’s access link)。
- 缓存密集的互联网,使“不佳”的内容提供商能够有效地交付内容。

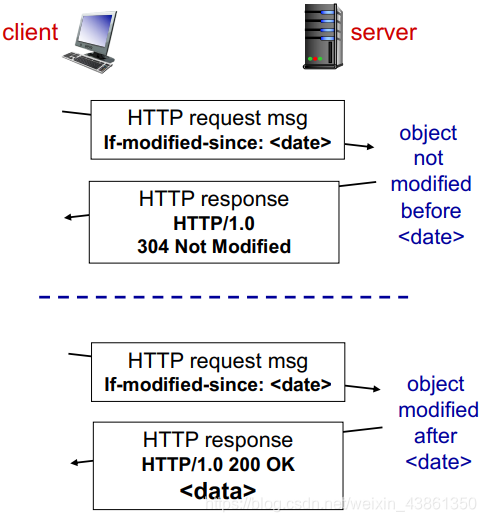

条件GET (Conditional GET)
目标:如果缓存具有最新的缓存版本,则不发送对象。(无物体传输延迟 no object transmission delay,以及有较低的链路利用率 lower link ultilization)
缓存会在HTTP请求中指定缓存副本的日期。
而服务器则会看如果高速缓存的副本是最新的,则响应不包含任何对象。

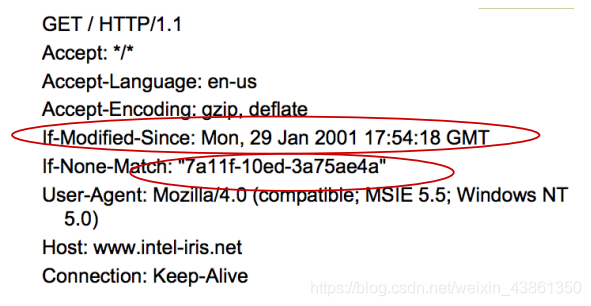

缓存检查请求 (Cache Check Request) 示例:

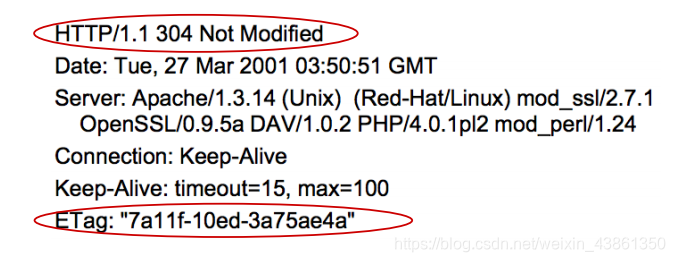

缓存检查响应 (Cache Check Response) 示例:
Etag: 通常用于动态内容 (dynamic content),该值通常是内容的加密哈希(cryptographic hash of the content)。
缓存地点
- 客户端

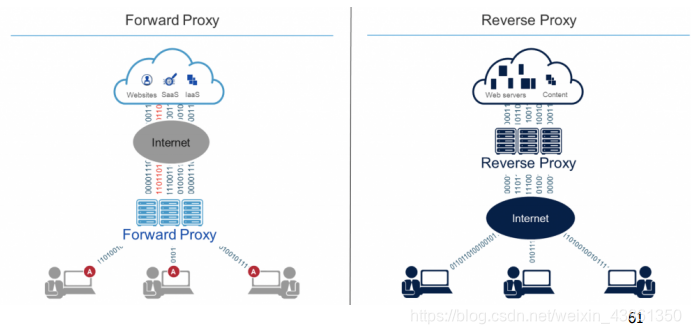

- 正向代理 (forward proxies)
- 反向代理 (reverse proxies)
- CDN
复制 (Replication)
在许多机器上复制流行的网站。
- 在服务器上分散负载 (spread load)。
- 使内容更接近客户端。
- 当内容不可缓存时提供帮助。
该方法的问题:
- 将客户端定向到特定的副本。
- 在服务器副本 (server replicas) 之间负载均衡 (load balance)。
- 将客户端与附近的服务器配对。
- 价格昂贵。
常用的解决方案:DNS根据客户端的地理位置,服务器负载等返回不同的地址。
CDN
将缓存和复制当成服务。其集成了正向和反向缓存功能。通常由一个实体管理的大规模分布式存储基础架构 (large-scale distributed storage infrastructure)。
拉取(pull - 缓存)和推送 (push - 复制) 的组合:
- 拉取:客户端请求的直接结果。
- 推送:对高访问率 (high access rate) 的期待。
还需要做一些处理,如处理动态网页和转码 (transcoding)。
HTTPS
HTTP是不安全的。(其基本认证使用base64编码发送的密码,可以很容易地转换为纯文本)
HTTPS:通过传输层安全性 (Transport Layer Security - TLS) 加密的连接上的HTTP (connection encrypted HTTP)。其提供 认证 (authentication) 和 双向加密 (bidirectional encryption)。
HTTP具有以下问题:
- 行首阻止 (Head of line blocking): “慢速”对象延迟了之后的请求。(远程存储 vs 本地内存)
- 浏览器经常打开多个TCP连接进行并行传输 (parallel transfers)。提高吞吐量并减少行首阻止的影响。增加服务器和网络上的负载。
- HTTP的报头很大。(小对象的开销较高)
- 对象具有依赖关系和不同的优先级(javascript与图片)。“依赖”对象 (dependent object)需要额外的RTT。
未来:HTTP/2
- 二进制,而非文本。这使得高效解析,更加紧凑,更不易出错。
- 响应通过单个TCP连接进行多路复用。服务器可以随时发送响应数据。“快速”对象可以绕过“慢速”对象 (这可以用于避免HOL阻塞)。更少的握手次数,更多的流量(有助于拥塞控制)。
- 多路复用使用优先流控制方案 (prioritized flow-controlled schemes)。紧急响应可以绕过非关键响应。
- 单TCP连接。
- HTTP报头被压缩。
- 推送功能允许服务器将嵌入式对象推送到客户端,而无需等待请求。节约RTT。
SMTP (Simple Mail Transfer Protocol)

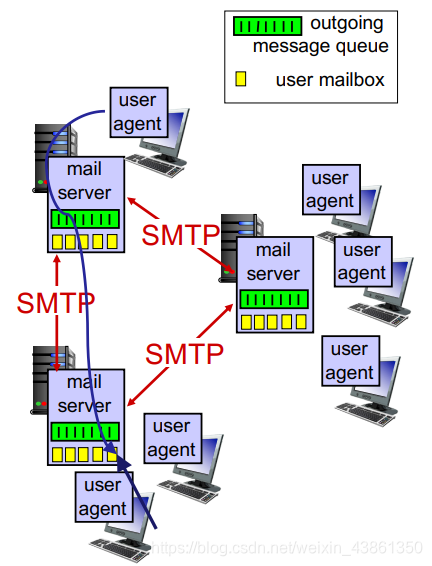

电子邮件,有三个主要组成部分:
- 用户代理 (user agent)。 又称“邮件阅读器”,可用于撰写,编辑和阅读邮件。(如outlook, thunderbird) 存储在服务器上的传出和传入消息 (ongoing, incoming messages)。
- 邮件服务器 (mail servers)。 邮箱包含用户的传入消息。传出(待发)邮件的邮件队列。邮件服务器之间的SMTP协议能够用来发送电子邮件。客户端 -> 发送邮件服务器 (sending mail server)。服务器 -> 接收邮件服务器 (receiving mail server)。
- 简单邮件传输协议: SMTP。
使用TCP可靠地将电子邮件从客户端传输到服务器端的端口25。直接传输:从发送服务器到接收服务器。
传输的三个阶段: 握手,消息传送,连接关闭。
命令/响应交互(comand/response interaction 类似HTTP, FTP)。命令是ASCII文本,响应为状态代码和短语。
消息必须为7位ASCII。
SMTP交互示例
SMTP使用持续连接。SMTP要求消息 (报头和内容) 都为 7字节ASCII。SMTP使用 CRLF.CRLF 来决定消息结束。
HTTP 和 SMTP 比较
HTTP: 拉取方式。每一个对象都封装在其响应消息中。
SMTP: 推送方式。在多部分邮件 (multipart msg) 中发送多个对象。

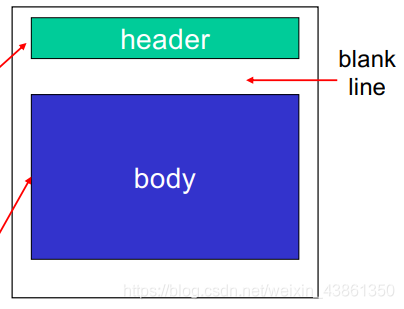

邮件消息格式
RFC 5322 (822, 2822): 文本消息格式 (Internet Message Format - IMF)的标准:
- 报头行 header line (包括 to:, from:, subject:)
- 正文 (body),只能包含 ASCII 字符。
邮件访问协议 (Mail Access Protocols)
- POP (Post Office Protocol): 授权,下载。
- IMAP (Internet Mail Access Protocol): 更多功能,包括操纵服务器上存储的消息。
- HTTPS: Gmail, Yahoo等。
