基于labview的2PSK调制以及解调

一、设计思路

调制：
2PSK 即二进制相移键控，取码元为“1”时，调制后载波与未调载波同相；取码元为“0”时，调制后载波与未调载波反相；“1”和“0”时调制后载波相位差 180°。
解调：
本次实验我们采用相干解调的方式，经过带通滤波的信号在相乘器中与本地载波相乘，然后用低通滤波器滤除高频分量，再进行抽样判决。

二、系统框图

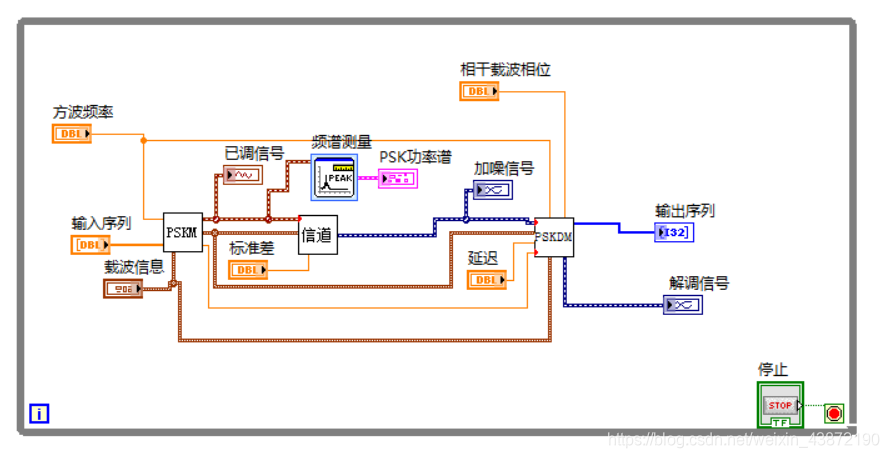

2.1 系统总体框图

2.2 系统总体流程图

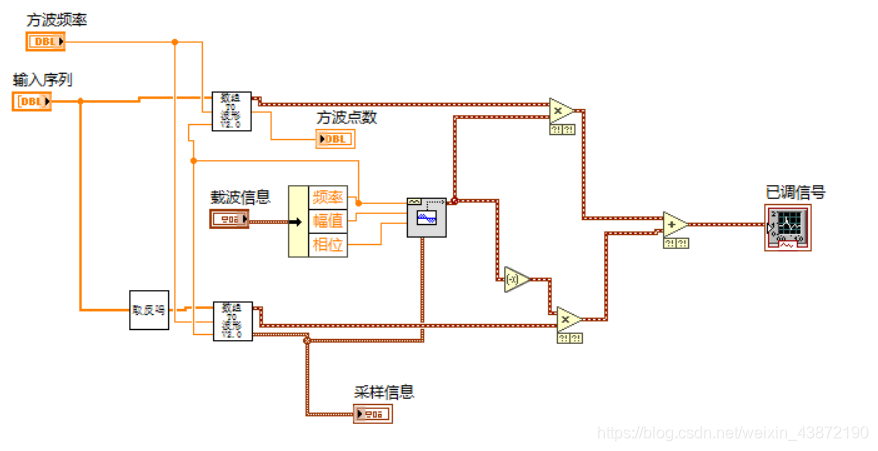

2.3 2PSK调制模块

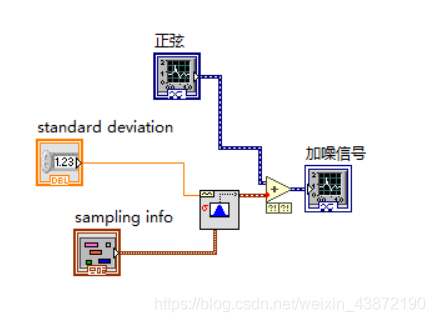

2.4 加噪信道模块

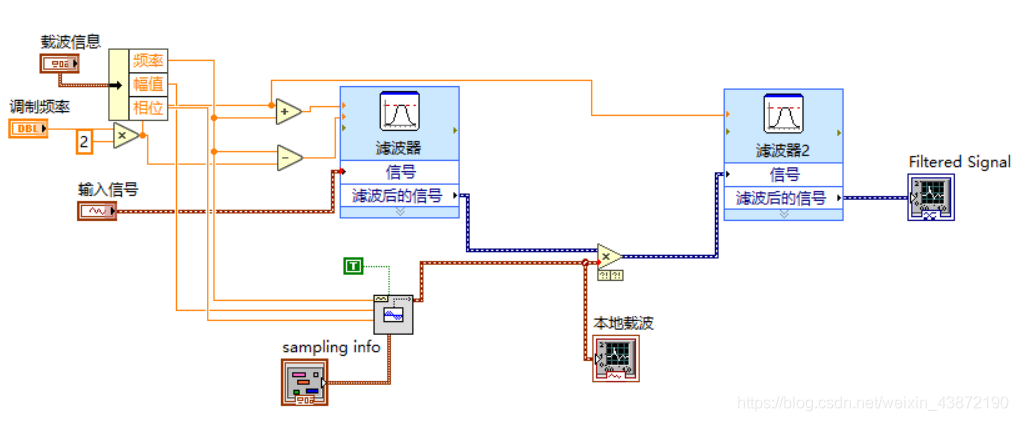

2.5 2PSK解调模块

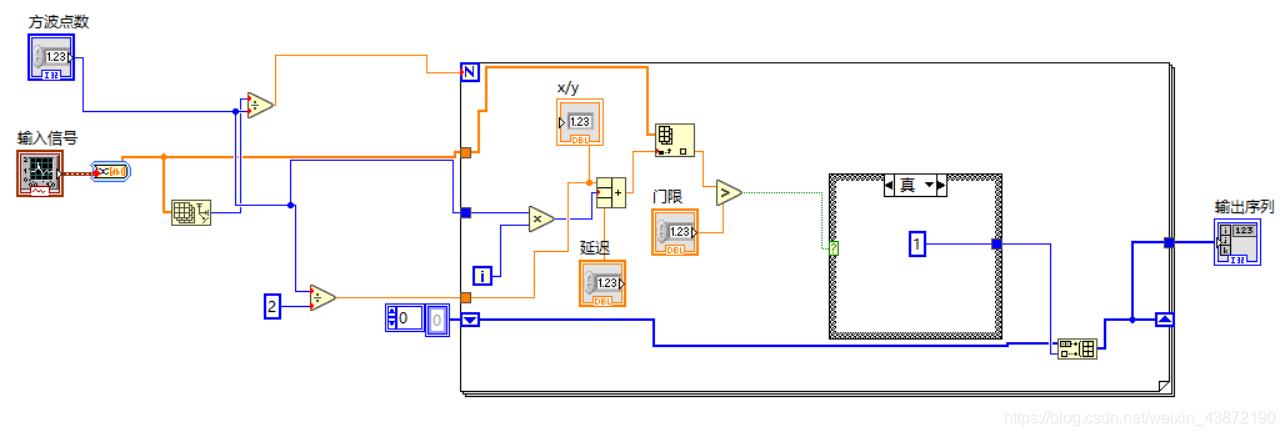

2.6 抽样判决模块

三、调制及解调结果

四、调制及解调视频

点击 2PSK即可查看2PSK调制及解调视频（提取码：0fq4 ）。

五、后记

最后，如果需要已经建好的工程文件，可以联系QQ：3021132360
