利用Proteus软件设计红绿灯（数字电路与逻辑设计）

利用Proteus软件设计红绿灯（数字电路与逻辑设计）

设计一十字路口交通灯（数字读秒+交通指示灯）。东西方向交通灯循环变化规律为：->绿灯亮28秒->黄灯亮4秒->红灯亮32秒->绿灯亮28秒-> 。南北方向交通灯循环变化规律为：->红灯亮32秒->绿灯亮28秒->黄灯亮4秒->红灯亮32秒-> 。

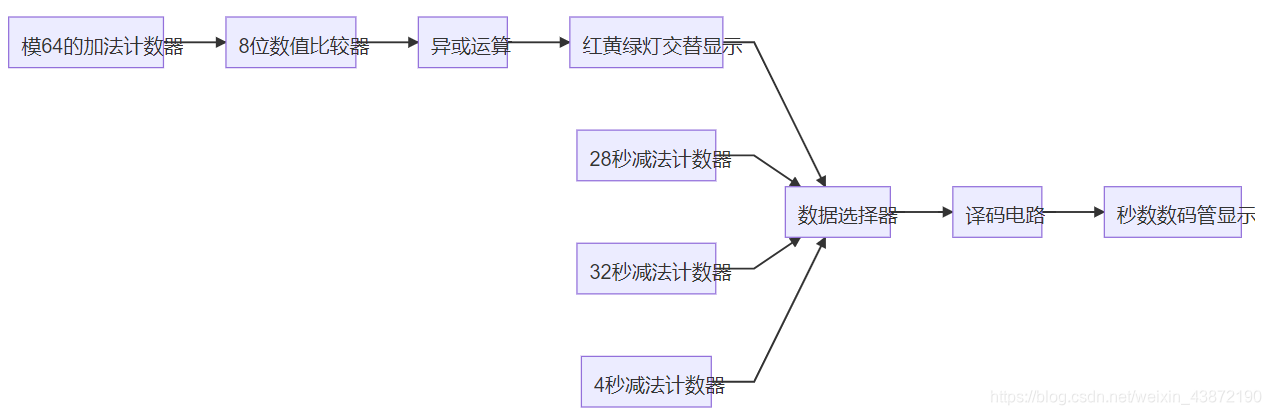

思路框图

各模块功能说明

模64的加法计数器：实现64秒计时；

8位数值比较器：输出2位信号，在28秒，32秒，64秒时信号发生变化；

异或运算：产生3位信号，控制红黄绿3个LED灯亮灭，同时连接数据选择器的控制端，控制28秒、32秒以及4秒倒计时信号的选择；

红、黄、绿灯交替显示：红灯亮32秒，绿灯亮28秒，黄灯亮 4秒；

三个不同秒数的减法计数器：实现红黄绿三个不同秒数的倒计时；

数据选择器：选择一个减法计数器的信号输出至译码器；

译码器：将输入的信号做译码处理，使数码管显示出相应的数字；

Proteus工程截图

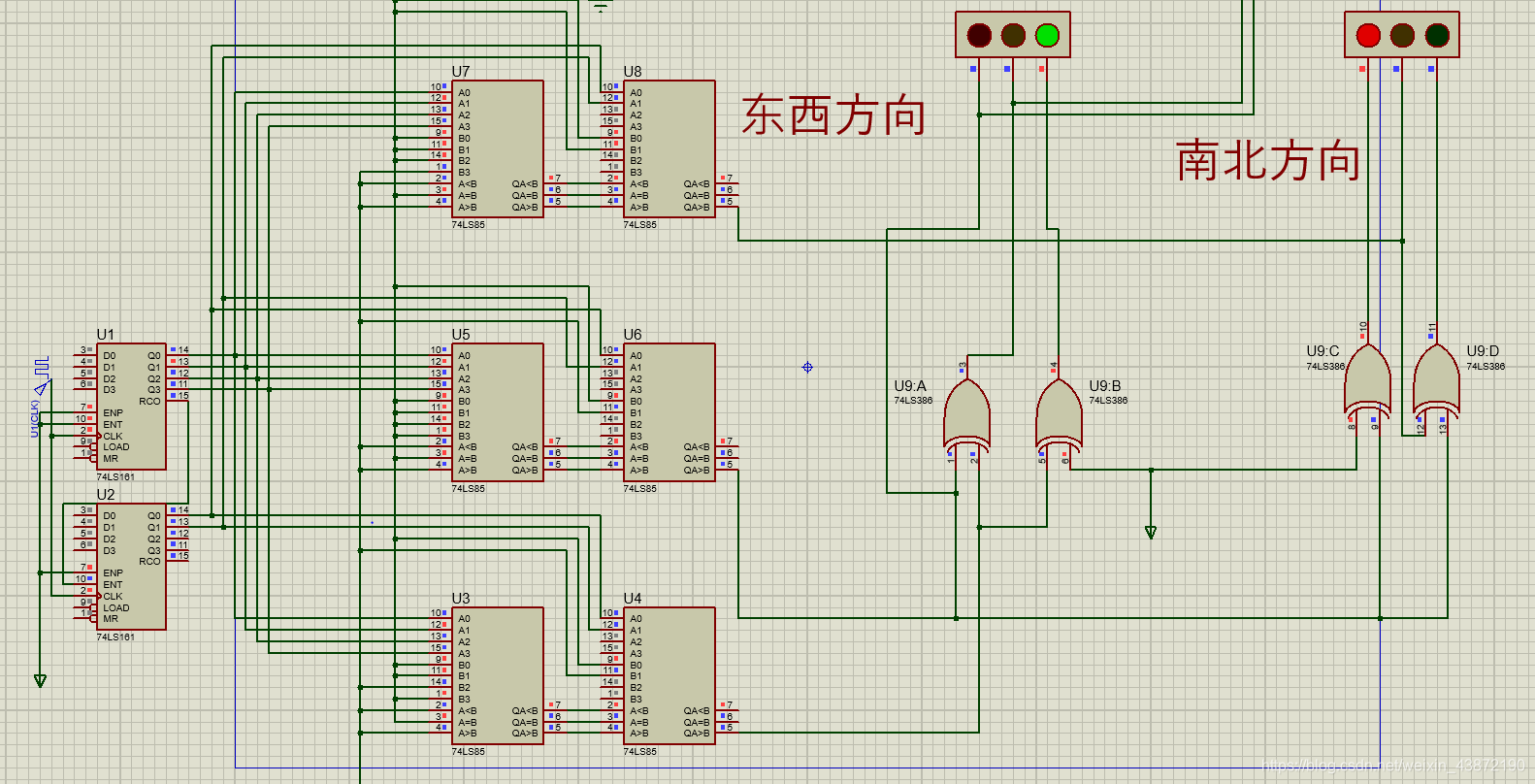

模64的加法计数器，8位数值比较器，异或运算及红黄绿灯交替显示部分的仿真电路图：

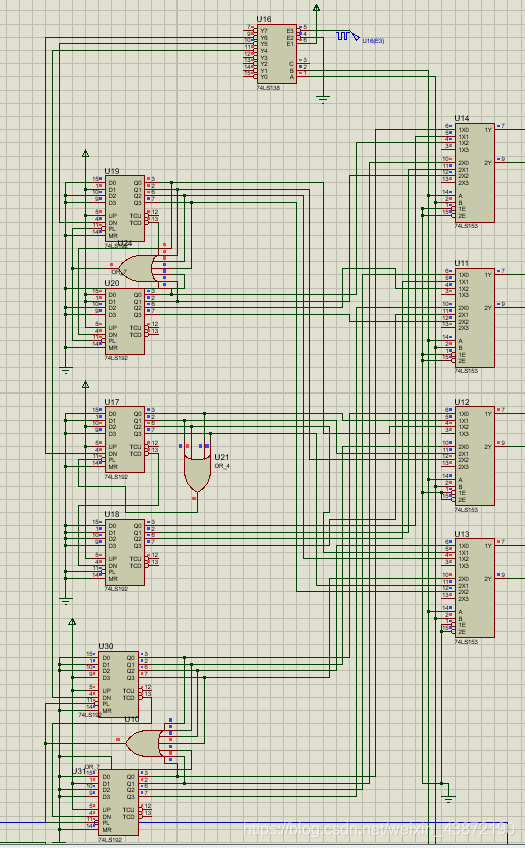

28秒减法计数器、32秒减法计数器、4秒减法计数器以及数据选择器的仿真电路图：

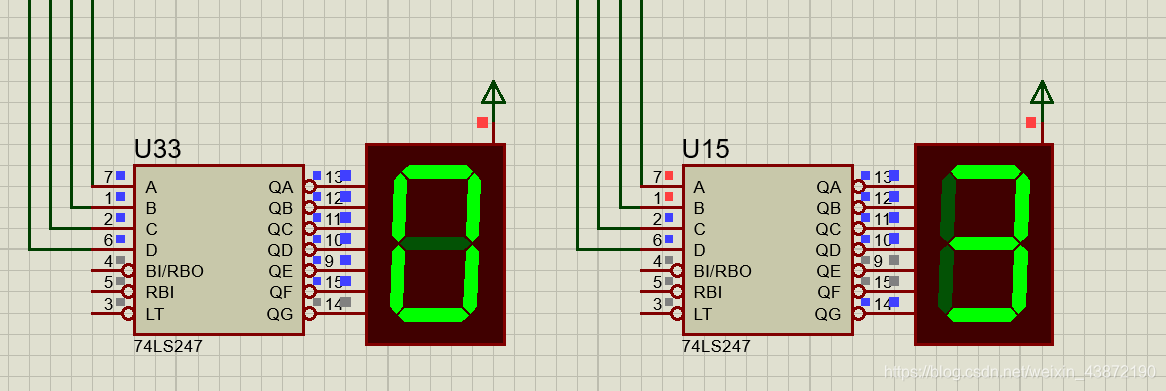

译码电路、红绿灯秒数数码管显示部分的仿真电路图：

仿真结果分析

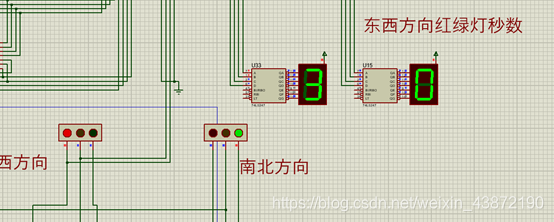

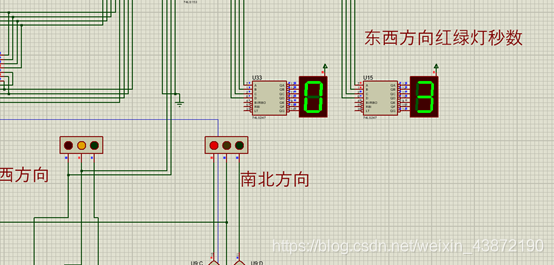

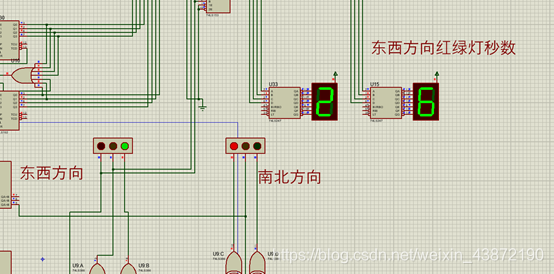

如图所示，当东西方向绿灯亮时，数码管从28秒开始倒计时；当东西方向黄灯亮时，数码管从4秒开始倒计时；当东西方向红灯亮时，数码管从32秒开始倒计时；

完整工程视频

点击以下链接可观看完整的工程视频：

观看完整工程视频

后记

最后，如果需要已经建好的工程文件，可以点击下载
