数码管

数码管分为共阴数码管共阳数码管。数码管极性不同所对应的程序也不同,现实中多通过三极管驱动数码管,因此常用共阳极数码管。
在这里插入图片描述

单位数码管

Proteus原理图:
在这里插入图片描述
代码:
我们可以按照右键原理图让对应的段导通,以显示数字。
对于共阳数码管,若显示数字0,可以让标号为A,B,C,D,E,F的段导通,标号为G,H的段不导通,然后将阳极通入高电压,即显示数字0。
具体如下图:

段选:P2.7  P2.6  P2.5  P2.4  P2.3  P2.2  P2.1  P2.0
       H	 G     F	 E     D	 C     B     A
       1     1     0     0     0     0     0     0  ==>  0xC0
位选:P3.0
       1

段选,位选是描述数码管的专有名词,需理解记忆!
注意:P2的顺序是自右向左的!!!

;一位数码管显示数字 0
ORG		00H
AJMP	START

ORG		40H
START:
MOV		P2, #0C0H	;段选
SETB	P3.0		;位选
AJMP	$

END

效果:
在这里插入图片描述

多位数码管

了解完单位数码管如何显示,我们来看看多位数码管,相较于单位数码管,多位数码管更加复杂,驱动函数有很大区别。

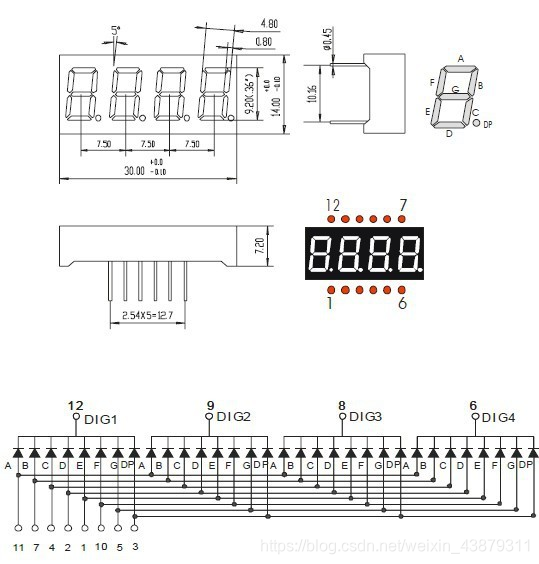

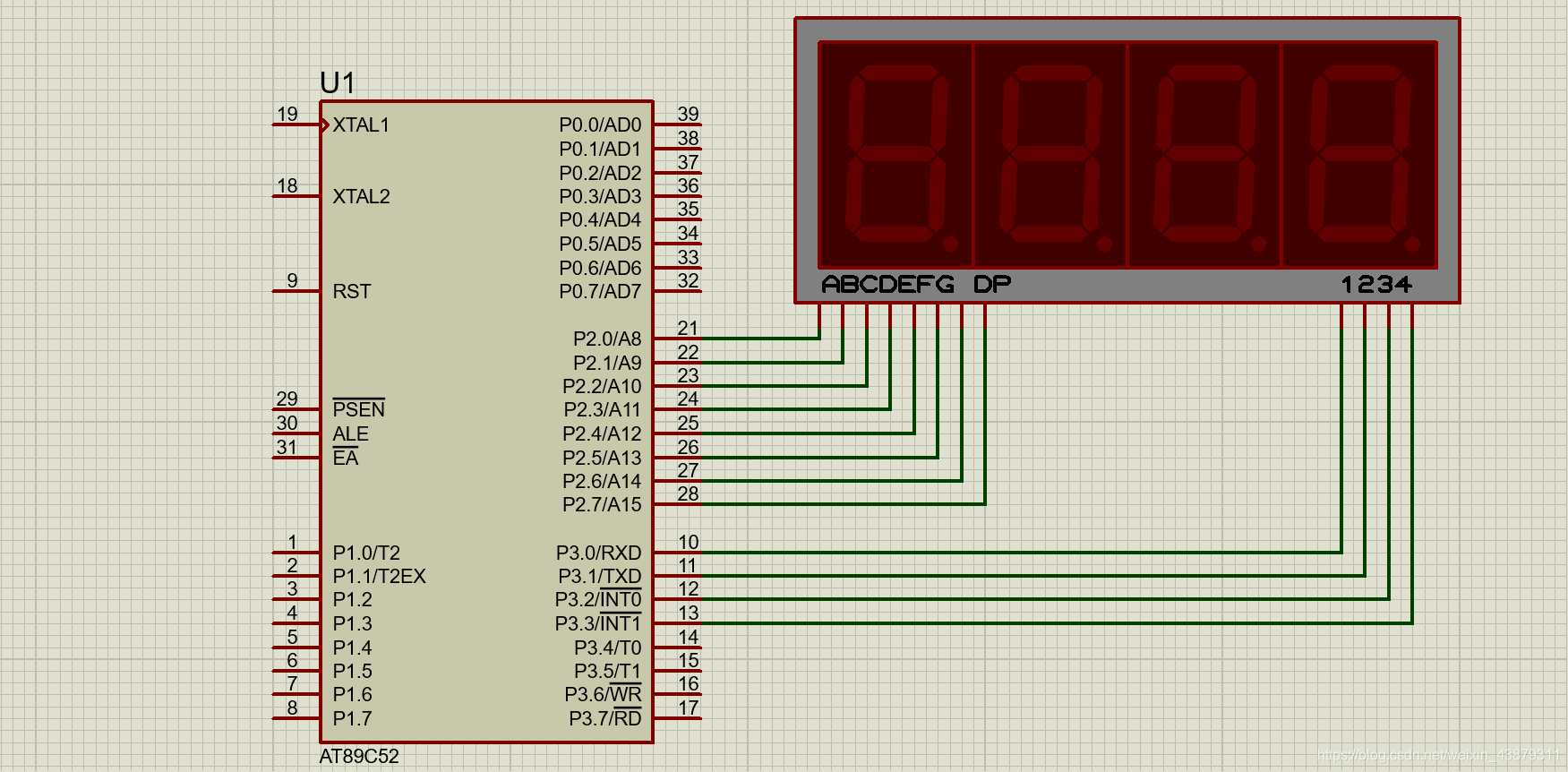

多位数码管原理图:
在这里插入图片描述
在这里插入图片描述
可以看出多位数码管使用同一组段选不同的位选,因此我们就不能够一对一得固定显示,这时我们就需要动态扫描
动态扫描:利用人眼视觉暂留,四位数码管每次只显示一位数字,但是切换频率大于200HZ(50 × 4),这样就能让人产生同时显示四个数字的错觉。
但是一个完整的驱动程序不只这些,一个完整的数码管驱动有6部分:

  • 码表(ROM):存储段码(一般放在ROM中,节省RAM空间),例如数字0的段码就是0xC0,码表则包含0-9的段码
  • 显存(RAM):保存要显示的数字,取连续地址(便于查表)
  • 段选赋值:通过查表(码表)操作,将显存映射到段码
  • 位选切换:切换显示的位置
  • 延时:显示的数字短暂保持,提升亮度
  • 消影:消除切换时不同位置互相影响而产生的残影
;四位数码管显示数字 1234
ORG		00H
AJMP	START

;码表-------------------------------------------------------------
ORG		1000H
DB		0xC0, 0xF9, 0xA4, 0xB0, 0x99, 0x92, 0x82, 0xF8, 0x80, 0x90

ORG		40H
START:
;显存-------------------------------------------------------------
MOV		30H, #1
MOV		31H, #2
MOV		32H, #3
MOV		33H, #4

;主循环-----------------------------------------------------------
MAINLOOP:
ACALL	DISPLAY					;调用显示函数
AJMP	MAINLOOP				;循环

;显示函数---------------------------------------------------------
;段选:P2.0->P2.7
;位选:P3.0->P3.3
DISPLAY:
MOV		DPTR, #1000H			;码表起始地址
MOV		R0, #30H				;显存起始地址
MOV		R1, #01H				;位选码 P3.7->0 0 0 0 0 0 0 1->P3.0

;四位循环
DISPLAYLOOP:
MOV		P2, #0FFH				;消影

;查表操作
MOV		A, @R0					;间接寻址,获取显存
MOVC	A, @A+DPTR				;将显存中的数字映射到段码

MOV		P2, A					;段选赋值
MOV		P3, R1					;位选赋值
ACALL	DELAY					;延时
INC		R0						;显存地址自加,切换到下一位数字的显存

;位选左移,切换到下一位显示
MOV		A, R1
RL		A
MOV		R1, A

CJNE	R1, #10H, DISPLAYLOOP	;根据位选码,判断是否完成四位切换
RET

;延时函数----------------------------------------------------------
DELAY:
MOV		R7, #2
DELAYLOOP1:
MOV		R6, #2
DELAYLOOP2:
MOV		R5, #10
DELAYLOOP3:
NOP
DJNZ	R5, DELAYLOOP3
DJNZ	R6, DELAYLOOP2
DJNZ	R7, DELAYLOOP1
RET

END

效果:
在这里插入图片描述
