OpenShift 4 - 可观测性之用 OpenTelemetry+Tempo 实现应用访问跟踪

dawnsky.liu

已于 2025-02-25 11:42:20 修改

阅读量1.3k

点赞数

文章标签： openshift

于 2023-08-04 05:12:46 首次发布

本文链接：https://blog.csdn.net/weixin_43902588/article/details/131352649

版权

《OpenShift / RHEL / DevSecOps 汇总目录》
说明：本文已经在 OpenShift 4.18 + Tempo Operator 0.14.1-1 + Red Hat build of OpenTelemetry Operator 0.113.0-1 的环境中验证

分布式跟踪中的 OpenTelemetry 和 Tempo

OpenTelemetry 是一个中立的、开源的可观测性框架，提供了一套标准化的 API、SDK 和工具，用于生成、收集、处理和导出遥测数据，包括指标（Metrics）、日志（Logs）和追踪（Tracing）。它旨在为不同的编程语言和系统提供统一的可观测性解决方案，使得开发者能够更方便地在应用程序中集成可观测性功能，并将数据发送到各种后端分析系统。

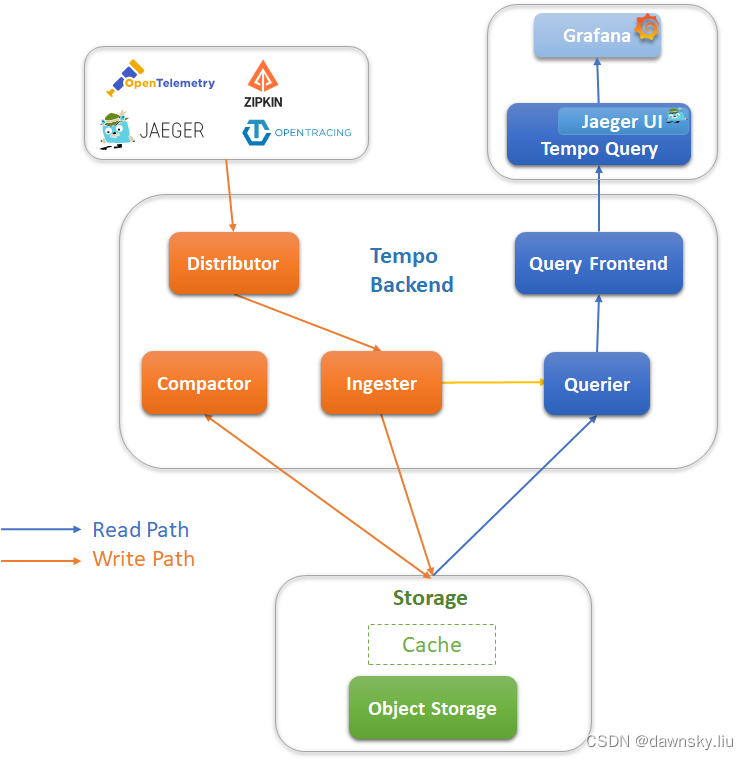

Tempo Tempo 是 Grafana 公司推出的可对云原生应用实现请求跟踪的开源产品。它是一个专门用于处理分布式追踪数据的开源项目，主要聚焦于大规模分布式系统中的追踪数据存储和查询。它旨在提供高效、可扩展的追踪数据后端服务，以帮助用户快速地存储、查询和分析分布式追踪数据，从而更好地理解分布式系统的性能和行为。它和 Jaeger 的功能大体相当，首先可以接收从被跟踪目标通过 OpenTelemetry 或 ZIPKIN 发送的跟踪数据，然后集中保存跟踪数据，最后通过 Jaeger 或 Grafana 界面进行展现。
在这里插入图片描述

OpenTelemetry 适用于需要在应用程序中全面集成可观测性功能的场景，无论是单体应用还是分布式系统。它可以帮助开发者在不同的编程语言和框架中实现统一的可观测性数据采集和上报，以便更好地监控和理解应用程序的内部运行状态，进行故障排查、性能优化等。

OpenTelemetry 本身并不直接负责数据的存储，它可以将采集到的分布式追踪数据发送给 Tempo 进行存储和查询。通过在应用程序中集成 OpenTelemetry 的追踪功能，并配置相应的 Exporter，就可以将追踪数据直接发送到 Tempo 后端，实现数据的无缝对接。

Tempo 作为专门的追踪数据存储系统，采用了多种优化技术来提高数据的存储和查询效率。Tempo 主要应用于大规模分布式系统的追踪数据处理场景，特别是对于那些对追踪数据的存储和查询性能有较高要求的系统。例如，在微服务架构中，当需要快速定位和解决跨多个服务的性能问题时，Tempo 可以作为后端存储和查询引擎，为分布式追踪提供高效的支持。

安装依赖环境

安装 Operator

使用缺省配置安装由 Red Hat 发布的 Tempo Operator。
使用缺省配置安装 Red Hat build of OpenTelemetry Operator。

安装 minio 环境

创建一个项目。

$ oc new-project minio

在 minio 项目中根据以下 YAML 部署 minio 资源。

$ oc -n minio apply -f - << EOF
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  labels:
    app.kubernetes.io/name: minio
  name: minio
spec:
  accessModes:
    - ReadWriteOnce
  resources:
    requests:
      storage: 2Gi
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: minio
spec:
  selector:
    matchLabels:
      app.kubernetes.io/name: minio
  strategy:
    type: Recreate
  template:
    metadata:
      labels:
        app.kubernetes.io/name: minio
    spec:
      containers:
        - command:
            - /bin/sh
            - -c
            - |
              mkdir -p /storage/tempo && \
              minio server /storage
          env:
            - name: MINIO_ACCESS_KEY
              value: tempo
            - name: MINIO_SECRET_KEY
              value: supersecret
          image: quay.io/minio/minio
          name: minio
          ports:
            - containerPort: 9000
          volumeMounts:
            - mountPath: /storage
              name: storage
      volumes:
        - name: storage
          persistentVolumeClaim:
            claimName: minio
---
apiVersion: v1
kind: Service
metadata:
  name: minio
spec:
  ports:
    - port: 9000
      protocol: TCP
      targetPort: 9000
  selector:
    app.kubernetes.io/name: minio
  type: ClusterIP
EOF

安装配置 Tempo 环境

配置标准 TempoStack 环境

创建一个项目。

$ oc new-project tempo-demo

在 tempo-demo 项目中根据以下 YAML 创建能访问 minio 服务的 Secret。

$ oc apply -f - << EOF
apiVersion: v1
kind: Secret
metadata:
  name: minio
  namespace: tempo-demo
stringData:
  endpoint: http://minio.minio.svc:9000
  bucket: tempo
  access_key_id: tempo
  access_key_secret: supersecret
type: Opaque
EOF

在 tempo-demo 项目中根据以下 YAML 创建一个 TempoStack 实例，其中用到上一步创建的 Secret。

$ oc apply -f - << EOF
apiVersion: tempo.grafana.com/v1alpha1
kind: TempoStack
metadata:
  name: my-tempo
  namespace: tempo-demo
spec:
  storage:
    secret:
      name: minio
      type: s3
  storageSize: 1Gi
  resources:
    total:
      limits:
        memory: 2Gi
        cpu: 2000m
  template:
    queryFrontend:
      jaegerQuery:
        enabled: true
        ingress:
          route:
            termination: edge
          type: route
EOF

查看 Tempo 相关的 deployment 和 statefulset。

$ oc get deployment,statefulset -n tempo-demo
NAME                                            READY   UP-TO-DATE   AVAILABLE   AGE
deployment.apps/tempo-my-tempo-compactor        1/1     1            1           30m
deployment.apps/tempo-my-tempo-distributor      1/1     1            1           30m
deployment.apps/tempo-my-tempo-querier          1/1     1            1           30m
deployment.apps/tempo-my-tempo-query-frontend   1/1     1            1           30m

NAME                                       READY   AGE
statefulset.apps/tempo-my-tempo-ingester   1/1     30m

查看 Tempo 相关服务，其中 tempo-my-tempo-distributor 是应用端的 OTEL 将跟踪到的数据推送的目标服务。

$ oc get svc -n tempo-demo -l app.kubernetes.io/name=tempo
NAME                                      TYPE        CLUSTER-IP     EXTERNAL-IP   PORT(S)                                          AGE
tempo-my-tempo-compactor                  ClusterIP   10.217.4.119   <none>        7946/TCP,3200/TCP                                16m
tempo-my-tempo-distributor                ClusterIP   10.217.5.226   <none>        4317/TCP,3200/TCP                                16m
tempo-my-tempo-gossip-ring                ClusterIP   None           <none>        7946/TCP                                         16m
tempo-my-tempo-ingester                   ClusterIP   10.217.4.249   <none>        3200/TCP,9095/TCP                                16m
tempo-my-tempo-querier                    ClusterIP   10.217.4.88    <none>        7946/TCP,3200/TCP,9095/TCP                       16m
tempo-my-tempo-query-frontend             ClusterIP   10.217.4.144   <none>        3200/TCP,9095/TCP,16686/TCP,16687/TCP            16m
tempo-my-tempo-query-frontend-discovery   ClusterIP   None           <none>        3200/TCP,9095/TCP,9096/TCP,16686/TCP,16687/TCP   16m

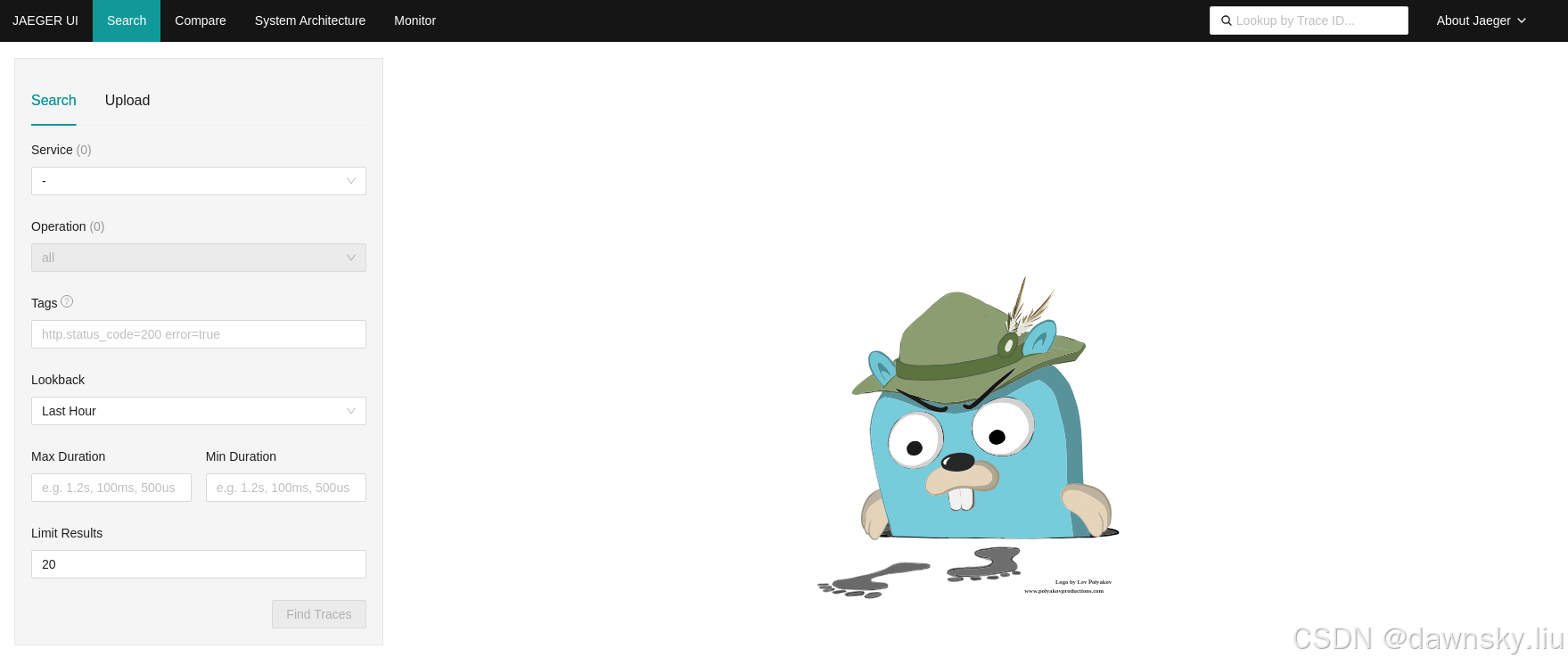

获取名为 tempo-my-tempo-query-frontend 的 Route 访问地址。用浏览器访问 Route 地址，即是 Jaeger UI 界面。

$ oc get route tempo-my-tempo-query-frontend -n tempo-demo -o jsonpath='{.spec.host}'

测试标准 TempoStack 环境

测试应用1

在 trace-app 项目中运行一个测试应用。
说明：测试应用使用了手动 Instrumentation 方式获取的跟踪数据，应用代码参见 https://github.com/open-telemetry/opentelemetry-collector-contrib/blob/tracegen/v0.55.0/tracegen/main.go
注意：跟踪数据推送到 Tempo 的 tempo-my-tempo-distributor.tempo-demo.svc:4317 接收服务。

$ oc new-project trace-app
$ oc apply -f - << EOF
apiVersion: batch/v1
kind: Job
metadata:
  name: tracegen
  namespace: trace-app
spec:
  template:
    spec:
      containers:
        - name: tracegen
          image: ghcr.io/open-telemetry/opentelemetry-collector-contrib/tracegen:latest
          command:
            - "./tracegen"
          args:
            - -otlp-endpoint=tempo-my-tempo-distributor.tempo-demo.svc:4317
            - -otlp-insecure
            - -duration=1800s
            - -workers=1
      restartPolicy: Never
  backoffLimit: 4
EOF

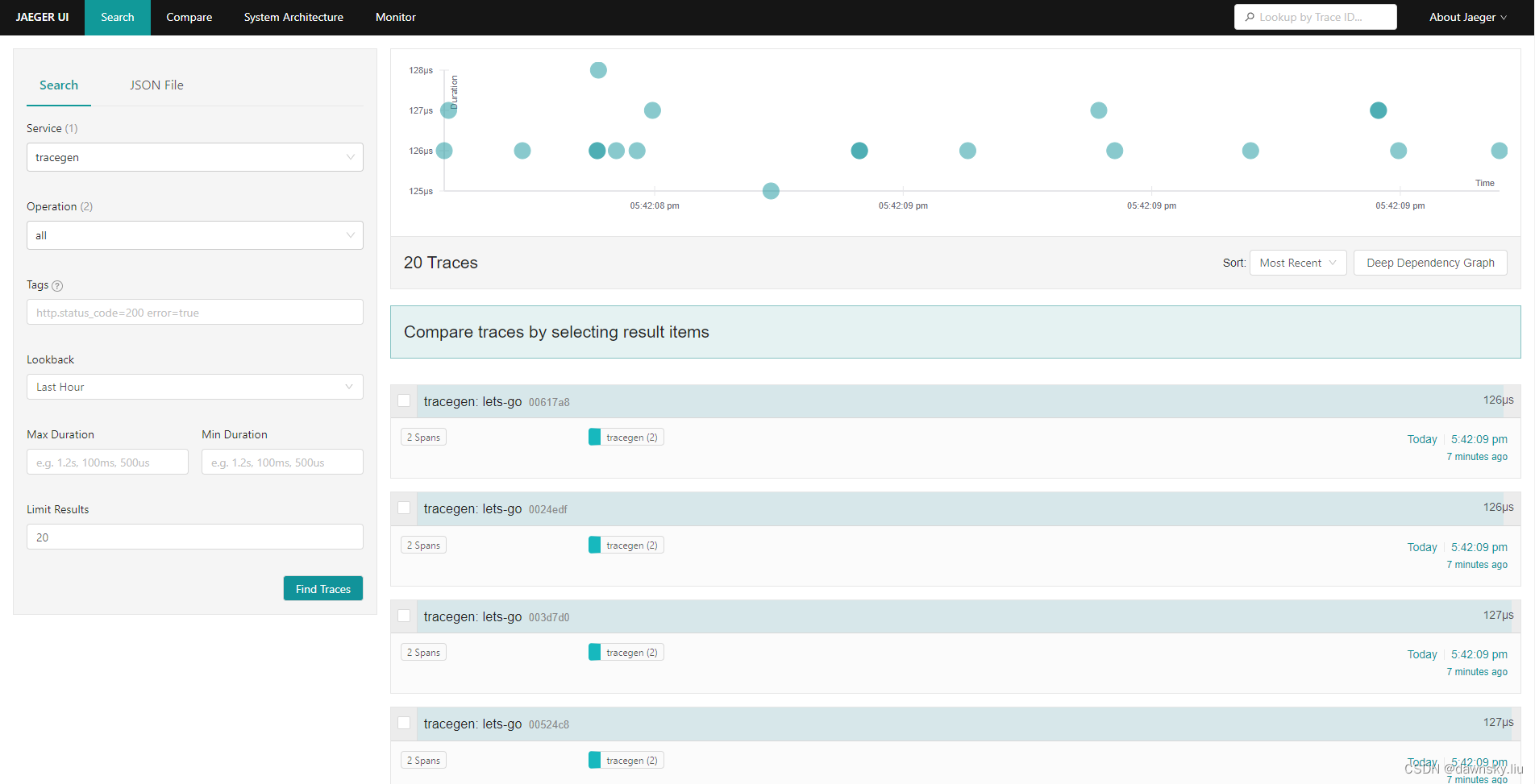

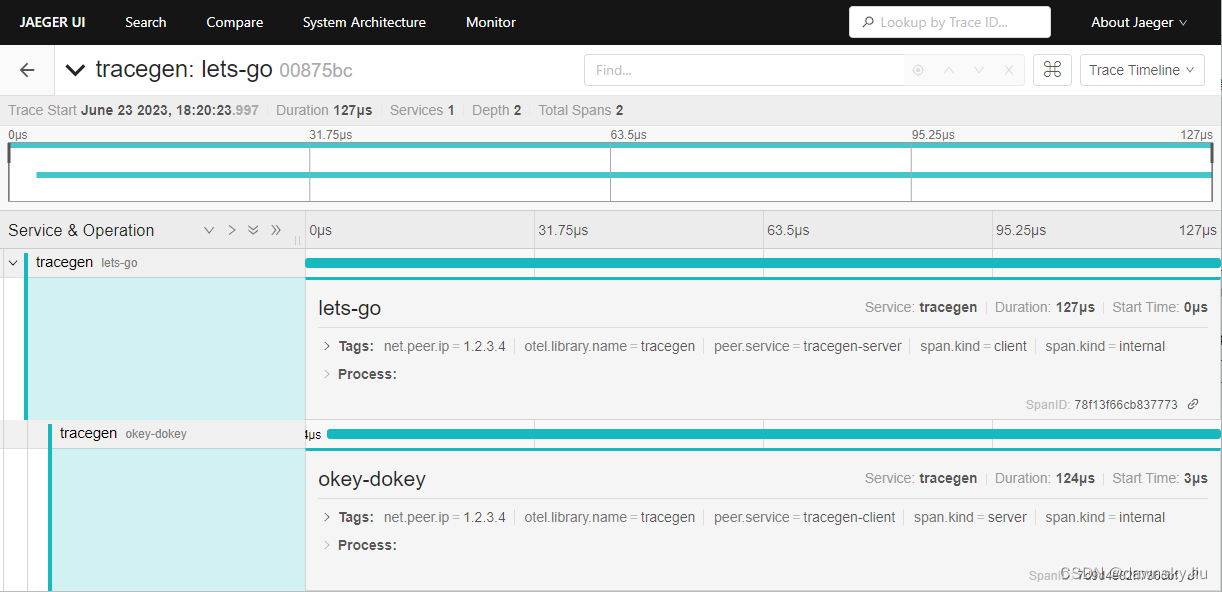

刷新 Jaeger 控制台，选择 tracegen 服务后可以看到对该请求的跟踪情况。

测试应用2

在 trace-app 项目中基于以下 YAML 部署测试应用。
说明：测试应用使用了手动 Instrumentation 方式获取的跟踪数据，应用代码参见 https://github.com/rbaumgar/otelcol-demo-app/blob/main/src/main/java/org/acme/opentelemetry/TracedResource.java
注意：其中在 Deployment 中对 OTELCOL_SERVER 参数使用了以上 tempo-my-tempo-distributor 服务的地址。

apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: otel-demo-app
  name: otel-demo-app
spec:
  replicas: 1
  selector:
    matchLabels:
      app: otel-demo-app
  template:
    metadata:
      labels:
        app: otel-demo-app
    spec:
      containers:
        - image: quay.io/rbaumgar/otelcol-demo-app-jvm
          imagePullPolicy: IfNotPresent
          name: otel-demo-app
          env:
            - name: OTELCOL_SERVER
              value: 'http://tempo-my-tempo-distributor.tempo-demo.svc:4317'
---
apiVersion: v1
kind: Service
metadata:
  labels:
    app: otel-demo-app
  name: otel-demo-app
spec:
  ports:
  - port: 8080
    protocol: TCP
    targetPort: 8080
    name: web
  selector:
    app: otel-demo-app
  type: ClusterIP
---
apiVersion: route.openshift.io/v1
kind: Route
metadata:
  labels:
    app: otel-demo-app
  name: otel-demo-app
spec:
  path: /
  to:
    kind: Service
    name: otel-demo-app
  port:
    targetPort: web

执行以下命令访问测试应用。

$ export URL=$(oc get route otel-demo-app -n trace-app -o jsonpath='{.spec.host}')
$ curl $URL/hello
hello
$ curl $URL/sayHello/demo1
hello: demo1
$ curl $URL/sayRemote/demo2
hello: demo2 from http://otel-demo-app-trace-app.apps-crc.testing/

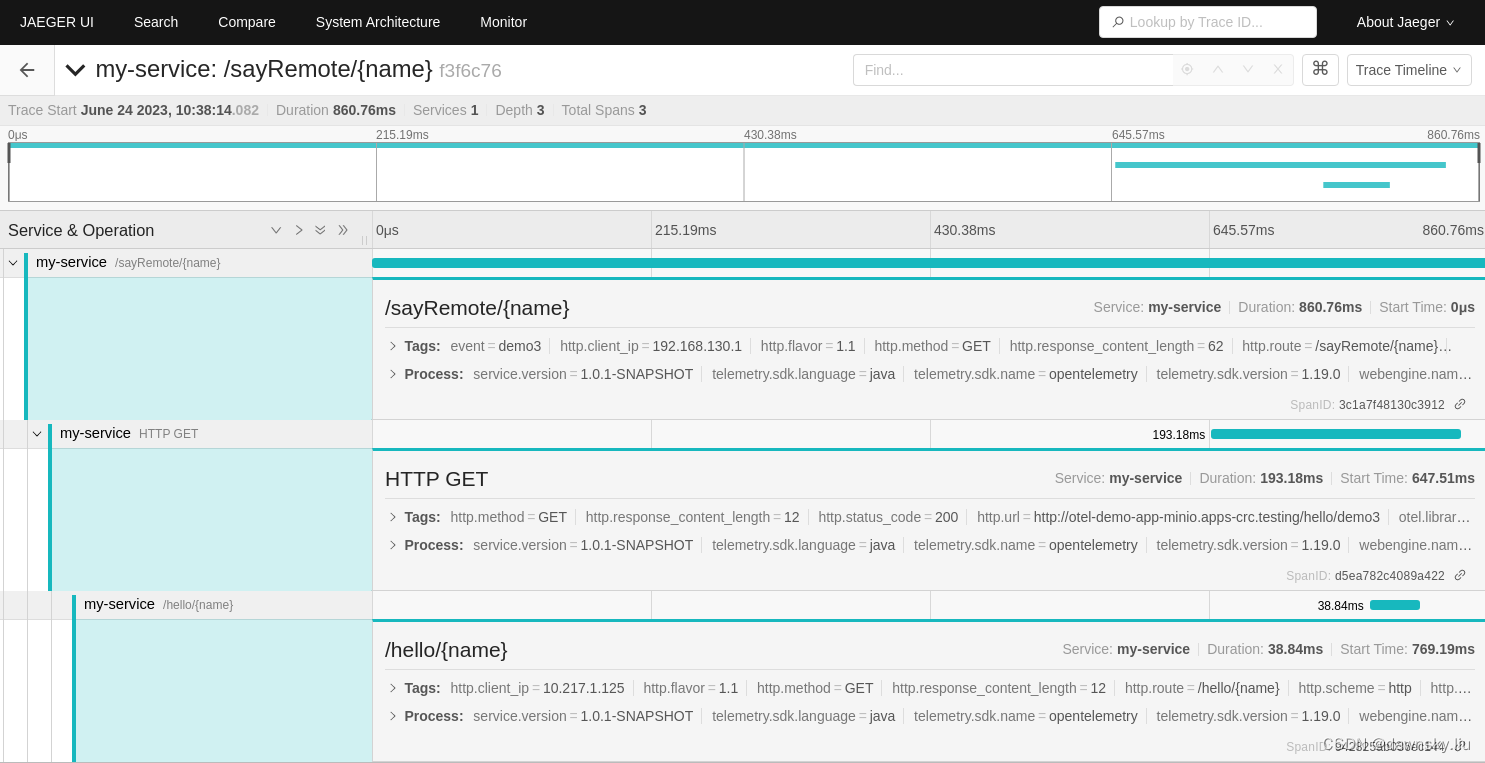

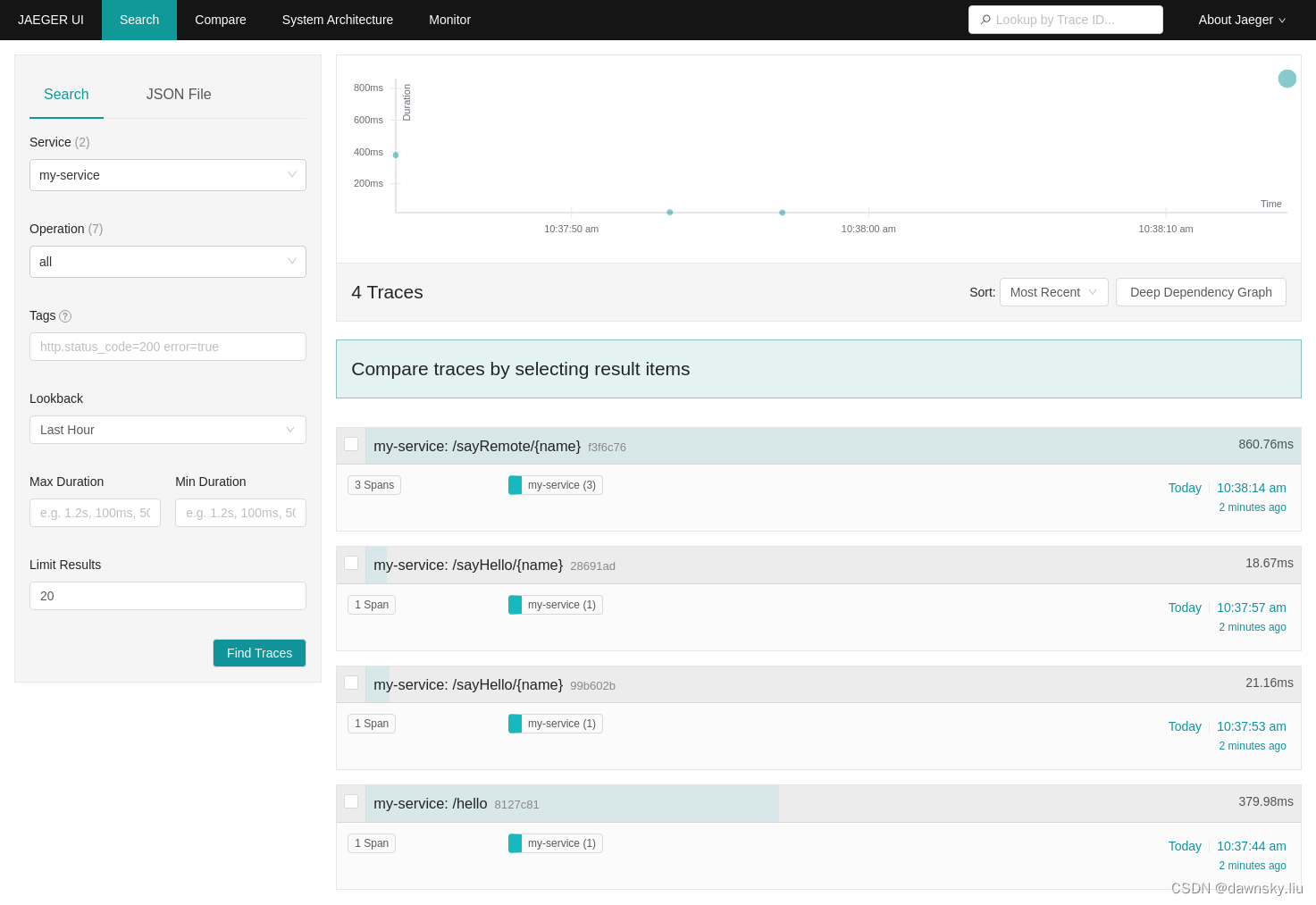

刷新 Jaeger 控制台，选择 my-service 服务后可以看到对该请求的跟踪情况。

配置和测试多租户 TempoStack 环境

Tempo 是一个支持多租户的分布式追踪系统。它通过使用一个名为X-Scope-OrgID的header来实现多租户支持。

创建一个项目。

$ oc new-project observability

在 observability 项目中根据以下 YAML 创建能访问 minio 服务的 Secret。

$ oc apply -f - << EOF
apiVersion: v1
kind: Secret
metadata:
  name: minio
  namespace: observability
stringData:
  endpoint: http://minio.minio.svc:9000
  bucket: tempo
  access_key_id: tempo
  access_key_secret: supersecret
type: Opaque
EOF

创建一个带有 tenants 配置的 TempoStack，其中的 tenantId 只要不重复就可以。

$ oc apply -f - << EOF
apiVersion: tempo.grafana.com/v1alpha1
kind: TempoStack
metadata:
  name: multitent-tempo
  namespace: observability
spec:
  storage:
    secret:
      name: minio
      type: s3
  storageSize: 1Gi
  resources:
    total:
      limits:
        memory: 2Gi
        cpu: 2000m
  tenants:
    mode: openshift
    authentication:
      - tenantName: dev
        tenantId: "1610b0c3-c509-4592-a256-a1871353dbfa"
      - tenantName: prod
        tenantId: "6094b0f1-711d-4395-82c0-30c2720c6648"
  template:
    gateway:
      enabled: true
    queryFrontend:
      jaegerQuery:
        enabled: true
EOF

确认有以下资源被创建。

$ oc get route,svc,deploy,statefulset -n observability
NAME                                              HOST/PORT                                                                               AME                                                     HOST/PORT                                                      PATH   SERVICES                        PORT     TERMINATION   WILDCARD
route.route.openshift.io/tempo-multitent-tempo-gateway   tempo-multitent-tempo-gateway-observability.apps-crc.testing          tempo-multitent-tempo-gateway   public   passthrough   None

NAME                                                     TYPE        CLUSTER-IP     EXTERNAL-IP   PORT(S)                                                    AGE
service/tempo-multitent-tempo-compactor                  ClusterIP   10.217.4.191   <none>        7946/TCP,3200/TCP                                          91s
service/tempo-multitent-tempo-distributor                ClusterIP   10.217.5.179   <none>        4318/TCP,4317/TCP,3200/TCP                                 91s
service/tempo-multitent-tempo-gateway                    ClusterIP   10.217.4.177   <none>        8090/TCP,8081/TCP,8080/TCP                                 91s
service/tempo-multitent-tempo-gossip-ring                ClusterIP   None           <none>        7946/TCP                                                   91s
service/tempo-multitent-tempo-ingester                   ClusterIP   10.217.5.197   <none>        3200/TCP,9095/TCP                                          91s
service/tempo-multitent-tempo-querier                    ClusterIP   10.217.4.104   <none>        7946/TCP,3200/TCP,9095/TCP                                 91s
service/tempo-multitent-tempo-query-frontend             ClusterIP   10.217.5.83    <none>        3200/TCP,9095/TCP,16685/TCP,16686/TCP,16687/TCP            91s
service/tempo-multitent-tempo-query-frontend-discovery   ClusterIP   None           <none>        3200/TCP,9095/TCP,9096/TCP,16685/TCP,16686/TCP,16687/TCP   91s

NAME                                                   READY   UP-TO-DATE   AVAILABLE   AGE
deployment.apps/tempo-multitent-tempo-compactor        1/1     1            1           91s
deployment.apps/tempo-multitent-tempo-distributor      1/1     1            1           91s
deployment.apps/tempo-multitent-tempo-gateway          1/1     1            1           91s
deployment.apps/tempo-multitent-tempo-querier          1/1     1            1           91s
deployment.apps/tempo-multitent-tempo-query-frontend   1/1     1            1           91s

NAME                                              READY   AGE
statefulset.apps/tempo-multitent-tempo-ingester   1/1     91s

创建 2 个 ClusterRole，一个允许 get，一个允许 create。并且属于 system:authenticated 组的用户有 tempostack-traces-reader 角色，而只有名新建的名为 dev-collector 的 ServiceAccount 才有 tempostack-traces-write 的角色。

$ oc apply -f - << EOF
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata:
  name: tempostack-traces-reader
rules:
  - apiGroups:
      - 'tempo.grafana.com'
    resources:
      - dev
    resourceNames:
      - traces
    verbs:
      - 'get'
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  name: tempostack-traces-reader
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: tempostack-traces-reader
subjects:
  - kind: Group
    apiGroup: rbac.authorization.k8s.io
    name: system:authenticated
---
apiVersion: v1
kind: ServiceAccount
metadata:
  name: dev-collector
  namespace: observability
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata:
  name: tempostack-traces-write
rules:
  - apiGroups:
      - 'tempo.grafana.com'
    resources:
      - dev
    resourceNames:
      - traces
    verbs:
      - 'create'
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  name: tempostack-traces
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: tempostack-traces-write
subjects:
  - kind: ServiceAccount
    name: dev-collector
    namespace: observability
EOF

为 dev 租户创建一个 OpenTelemetryCollector，它将与 Tempo 的 tempo-multitent-tempo-gateway 服务读写数据。

$ oc apply -f - << EOF
apiVersion: opentelemetry.io/v1beta1
kind: OpenTelemetryCollector
metadata:
  name: dev
  namespace: observability
spec:
  serviceAccount: dev-collector
  config:
    extensions:
      bearertokenauth:
        filename: "/var/run/secrets/kubernetes.io/serviceaccount/token"
    receivers:
      otlp:
        protocols:
          grpc: {}
          http: {}
      jaeger:
        protocols:
          thrift_binary: {}
          thrift_compact: {}
          thrift_http: {}
          grpc: {}
    exporters:
      debug: {}
      otlp:
        endpoint: tempo-multitent-tempo-gateway.observability.svc:8090
        tls:
          insecure: false
          ca_file: "/var/run/secrets/kubernetes.io/serviceaccount/service-ca.crt"
        auth:
          authenticator: bearertokenauth
        headers:
          X-Scope-OrgID: "dev"
    service:
      extensions: [bearertokenauth]
      pipelines:
        traces:
          receivers: [otlp, jaeger]
          exporters: [otlp, debug]
EOF

查看 dev-collector 服务被创建。

$ oc get svc dev-collector -n observability
NAME            TYPE        CLUSTER-IP       EXTERNAL-IP   PORT(S)                                                   AGE
dev-collector   ClusterIP   172.30.216.243   <none>        14250/TCP,4317/TCP,4318/TCP,14268/TCP,6831/UDP,6832/UDP   131m

获得 tempo-multitent-tempo-gateway 路由的访问地址，在访问后可获得使用方法提示。

$ oc get route tempo-multitent-tempo-gateway -ojsonpath={.spec.host} -n observability
tempo-multitent-tempo-gateway-observability.apps-crc.testing
$ curl -k https://$(oc get route tempo-multitent-tempo-gateway -ojsonpath={.spec.host} -n observability)
{
  "paths": [
    "/api/traces/v1/{tenant}/*",
    "/{tenant}"
  ]
}

将 {tenant} 替换为 dev 即可，用浏览器打开 tempo-multitent-tempo-gateway-observability.apps-crc.testing/dev，登录后可以看到 Jaeger UI 界面。
运行测试应用，它向 --otlp-endpoint=dev-collector.observability.svc:4317 参数指定的目标发送测试数据。说明：也可使用前面的 “测试应用1”。

$ oc apply -f - << EOF
apiVersion: batch/v1
kind: Job
metadata:
  name: telemetrygen
  namespace: observability
spec:
  template:
    spec:
      restartPolicy: OnFailure
      containers:
      - name: telemetrygen
        image: ghcr.io/open-telemetry/opentelemetry-collector-contrib/telemetrygen:v0.74.0
        args: [traces, --otlp-endpoint=dev-collector.observability.svc:4317, --otlp-insecure, --duration=1800s, --rate=4]
EOF

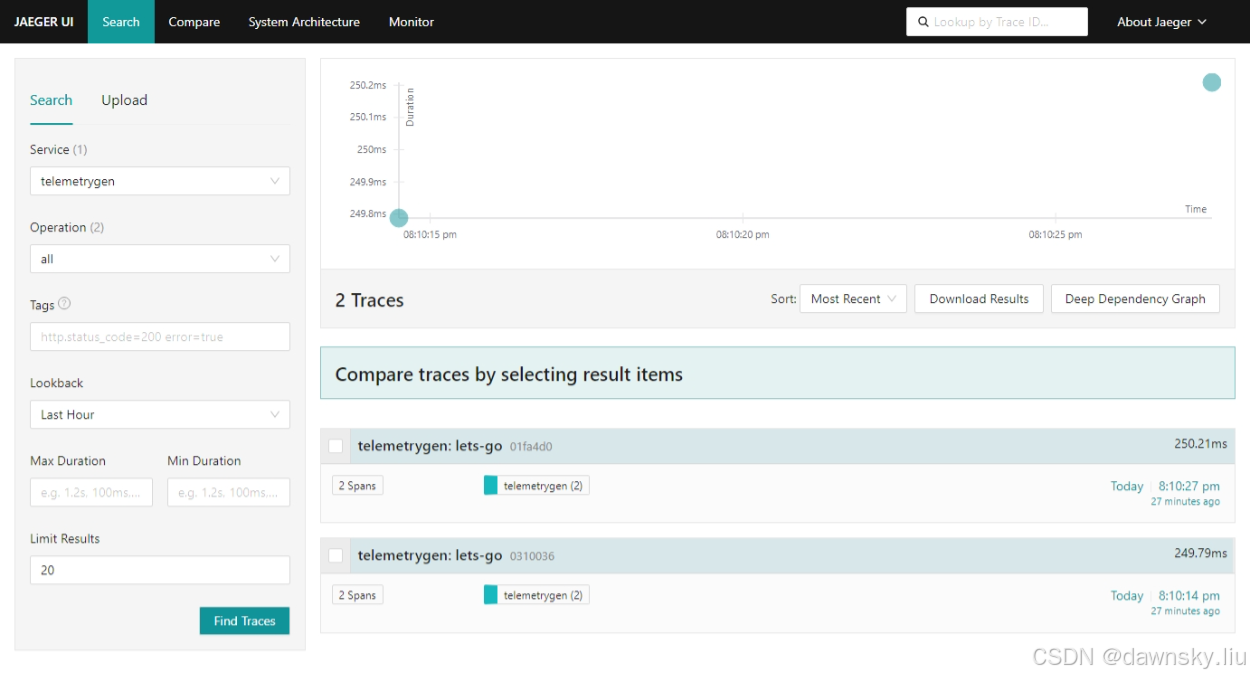

在 Jaeger 中可跟踪到应用执行情况。

参考

https://grafana.com/docs/tempo/latest/setup/operator/quickstart/
https://developers.redhat.com/articles/2024/08/14/introducing-tempo-monolithic-mode
https://developers.redhat.com/articles/2023/08/01/how-deploy-new-grafana-tempo-operator-openshift
https://github.com/rbaumgar/otelcol-demo-app/blob/main/OpenTelemetry_with_Tempo.md
https://github.com/grafana/tempo-operator/tree/main/tests/e2e-openshift/multitenancy
https://docs.redhat.com/en/documentation/openshift_container_platform/4.17/html-single/red_hat_build_of_opentelemetry/index
https://docs.redhat.com/en/documentation/openshift_container_platform/4.17/html-single/distributed_tracing/index#distributed-tracing-platform-tempo
