中望3D 2021查询之高度分析

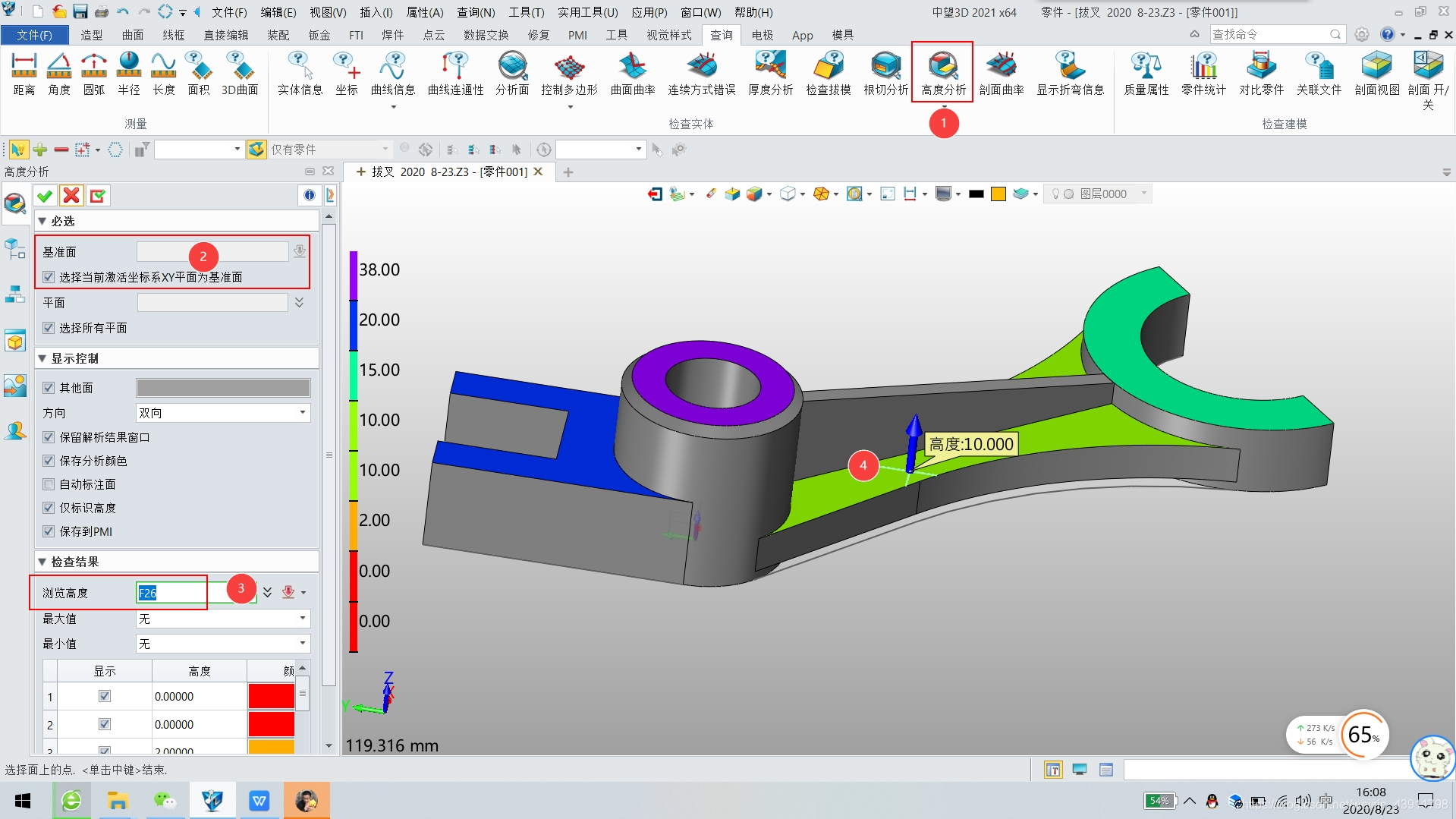

1， “激活坐标系的XY作为基准”选项

因为一般都是基于默认坐标系的XY作为基准，所以新增此选项。用户也还可以手动选择平面作为基准。

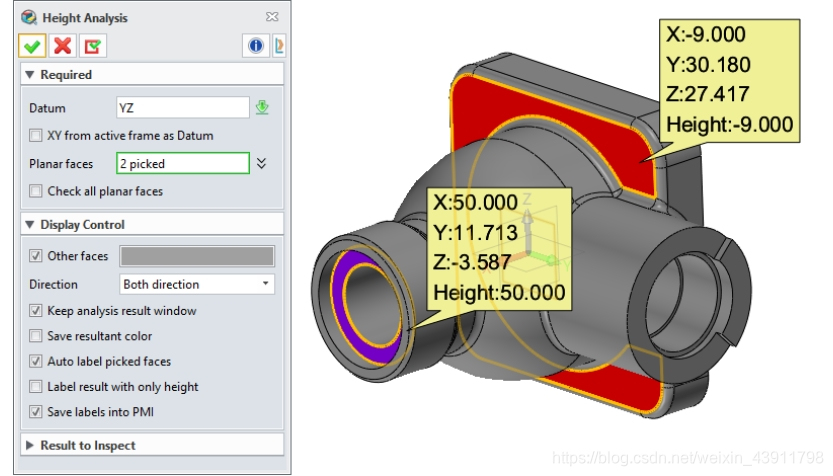

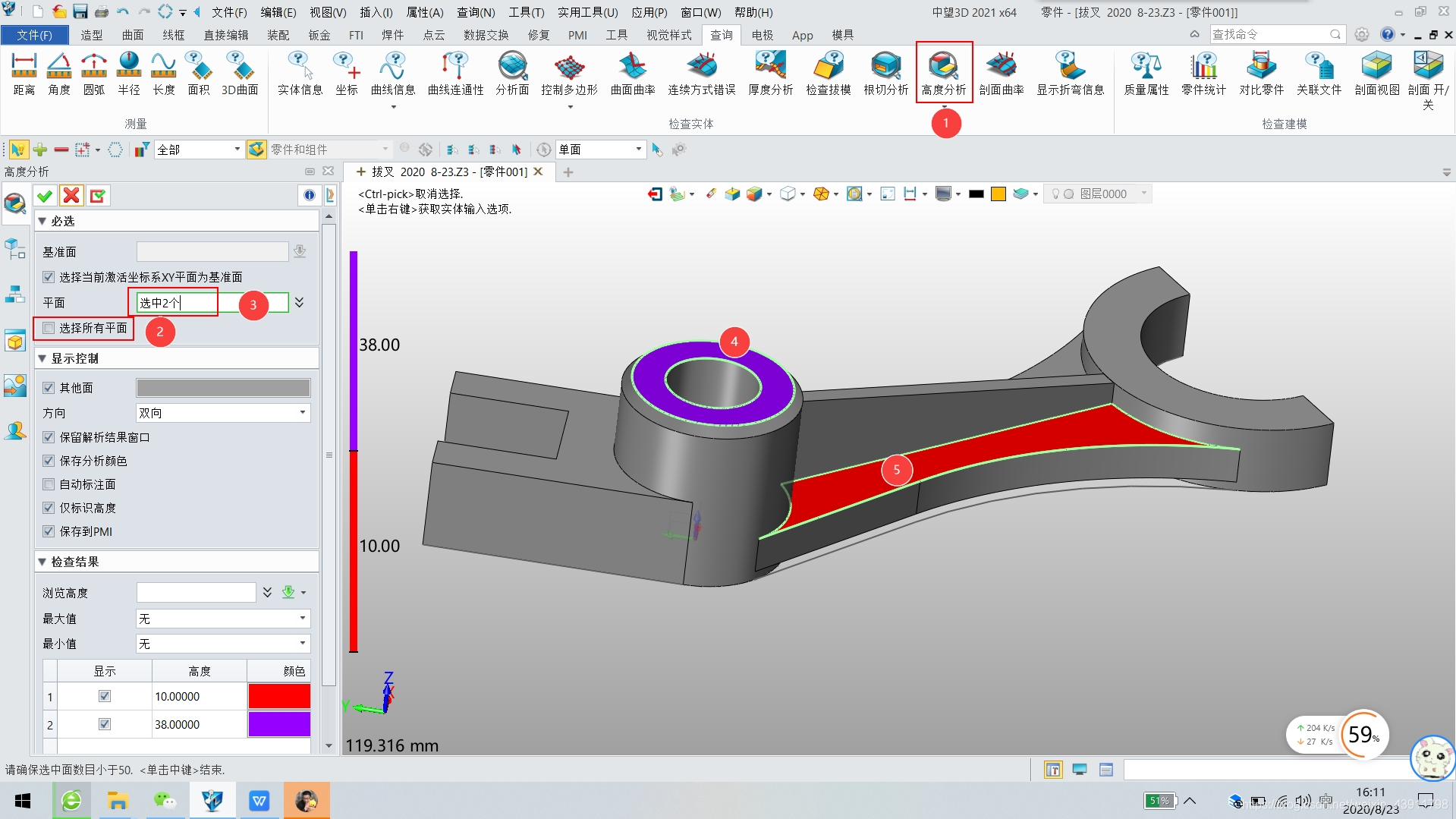

2，“平面”字段

如不需要查询模型的所有平面高度，可以使用此字段进行选择特定平面查询。"检查所有平面”则可以一次性检查所有平面。

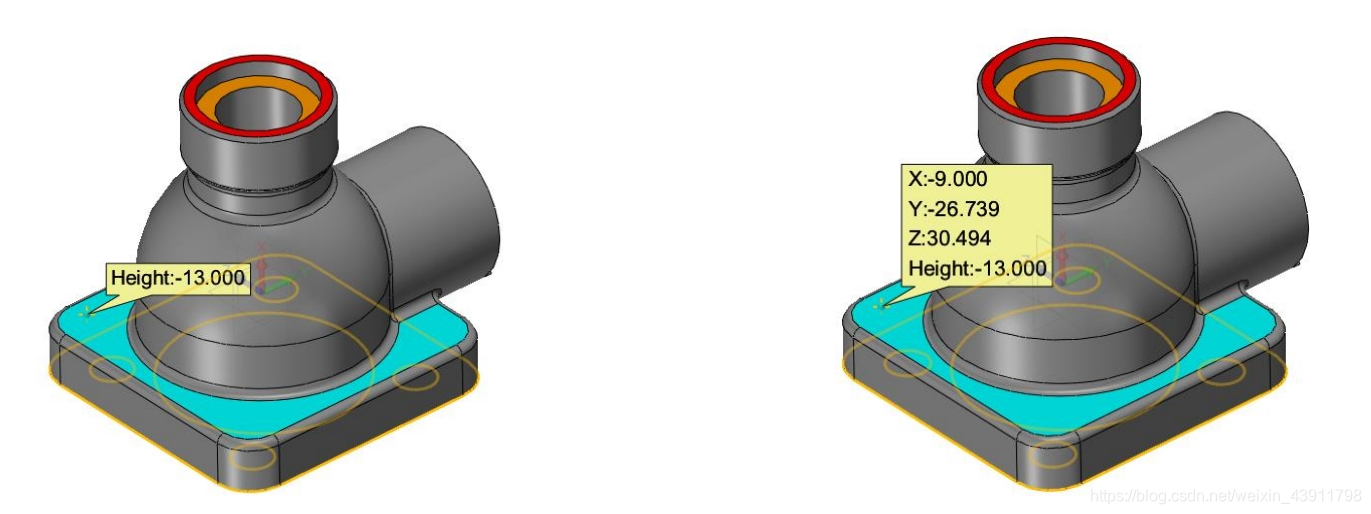

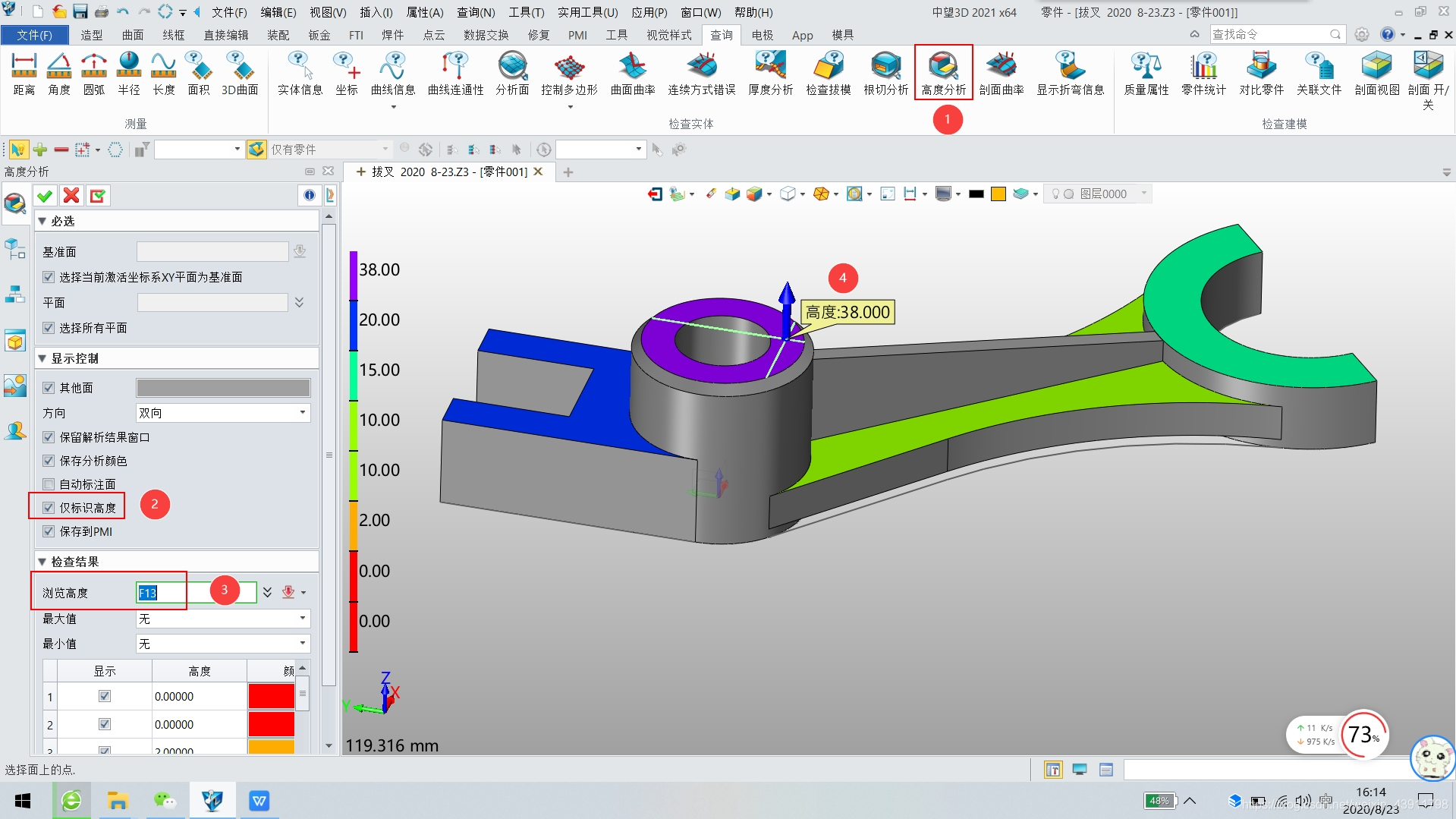

3，“仅标记高度”选项

控制上述标记的气泡文本信息是否包含XYZ坐标值。

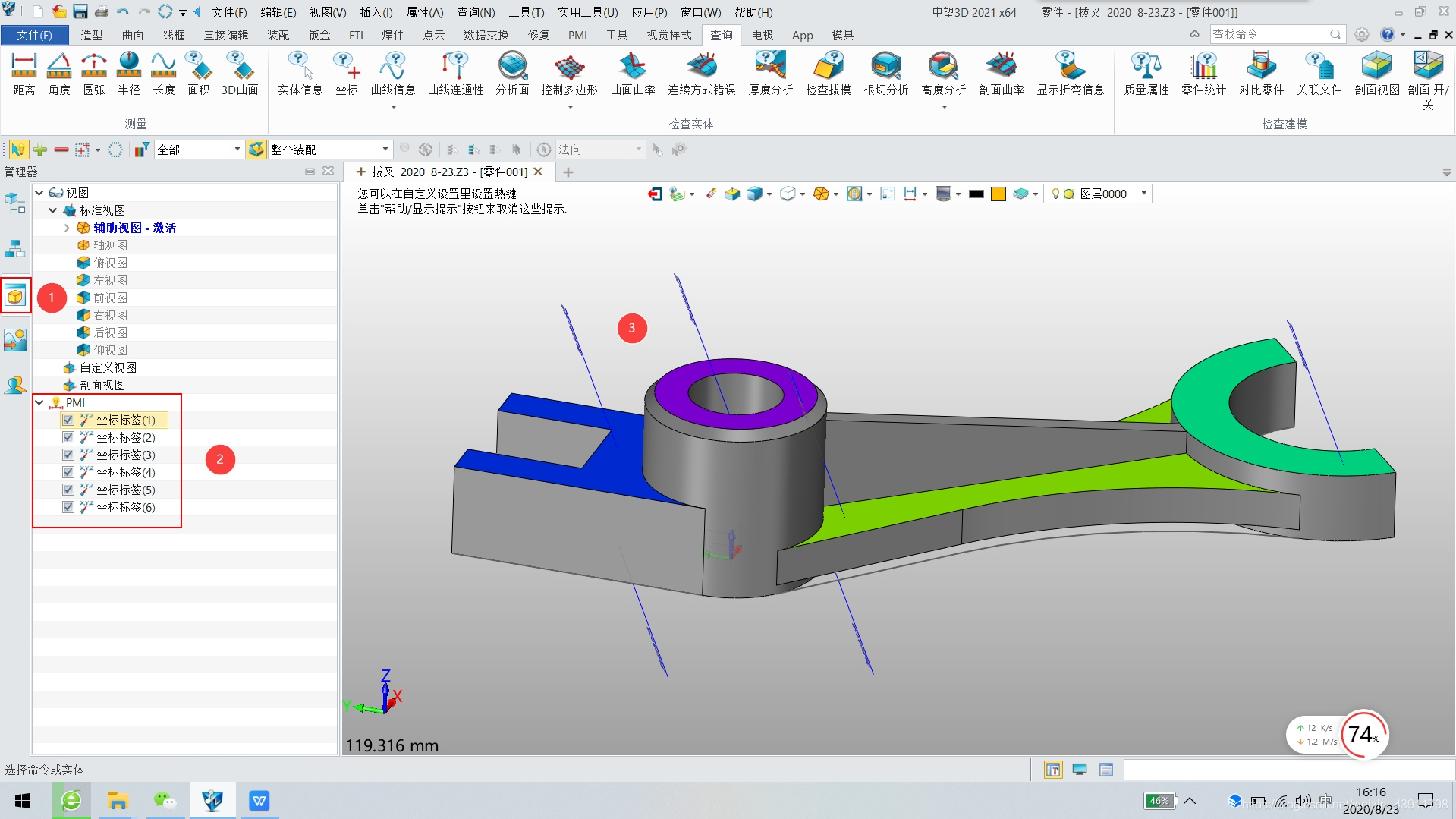

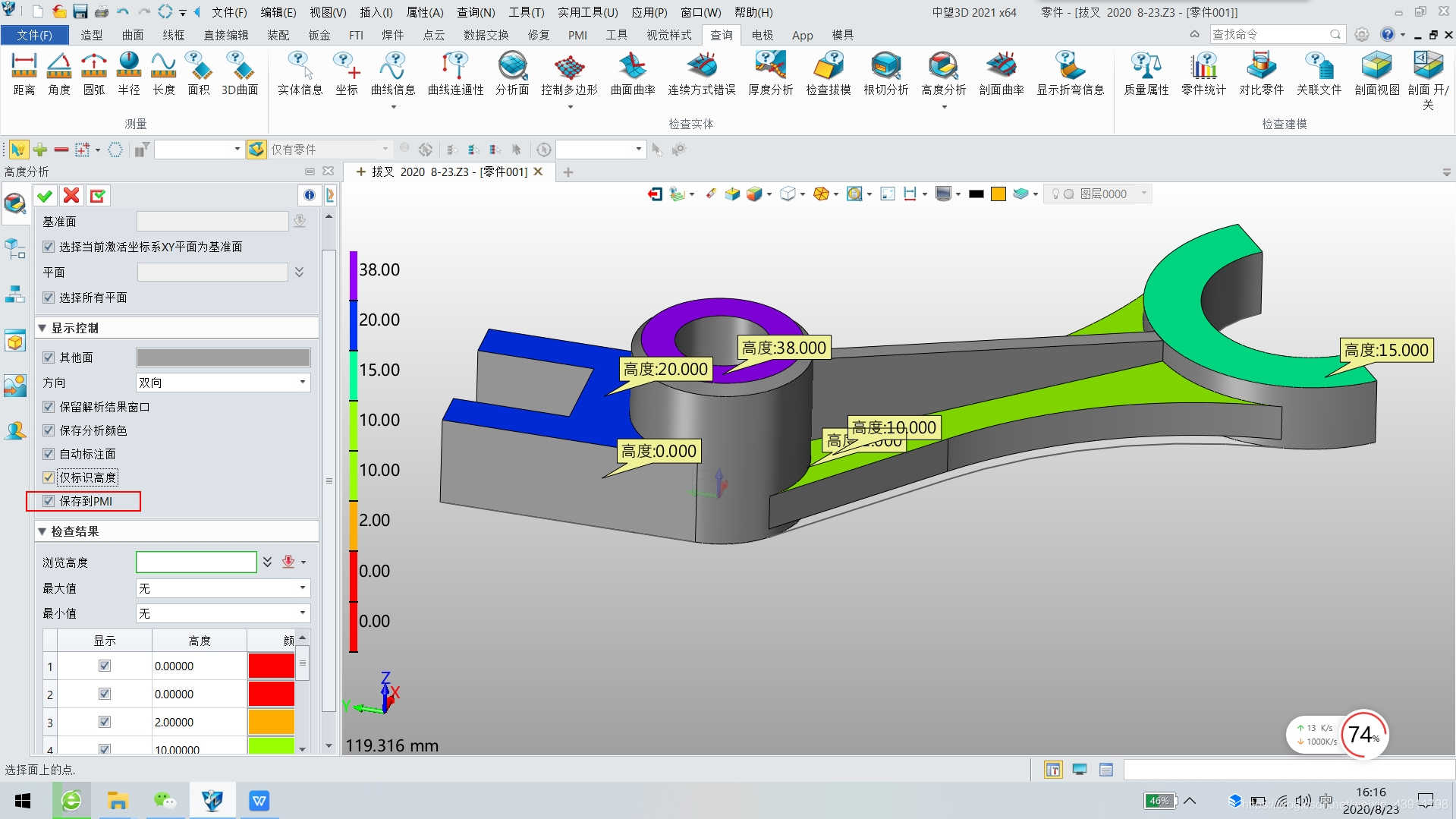

4，“保存标记为PMI"选项

可将上述标记的气泡文本保存为PMI对象，以便后续重复检查。

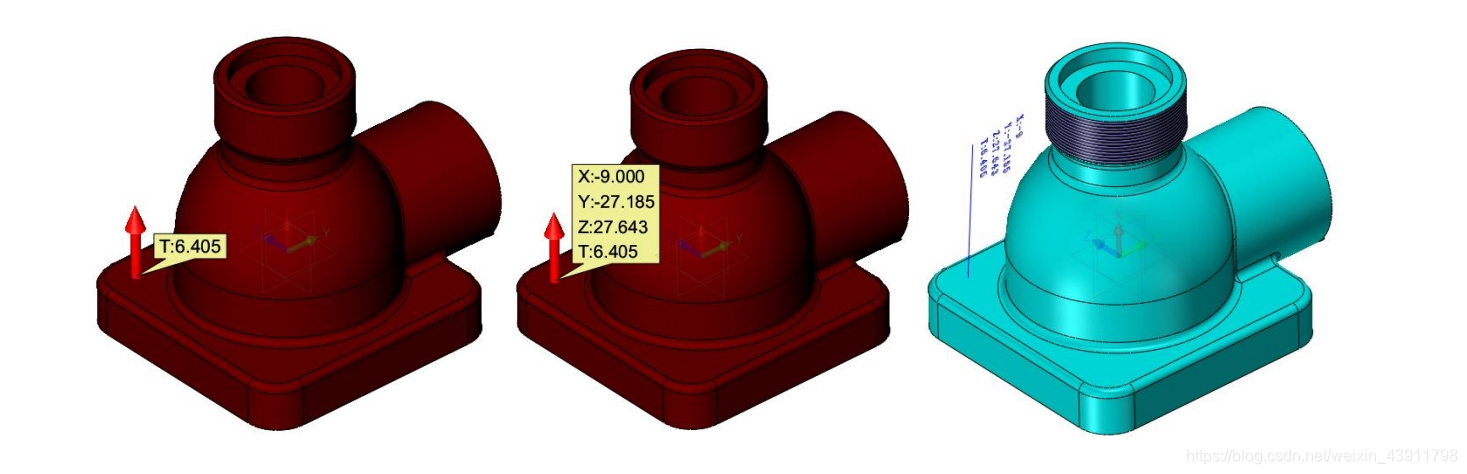

5.分析结果保存为PMI

“厚度”分析“显示坐标值”和“保存厚度到PMI"2个字段，方便用户把厚度分析部分结果保存下来，并随着模型变更而更新。
