1.完整CSYS支持

中望3D 2021 建模实例 曲面U形槽 （快速版））

构建完整的笛卡尔直角坐标系统，包含基准轴、基准面、基准坐标系、草图基准轴，按创建时序在历史树上添加特征（草图轴除外）。

平台有且只有一个局部坐标系，是平台默认的建模参考系统，默认值为全局不变的世界坐标系。

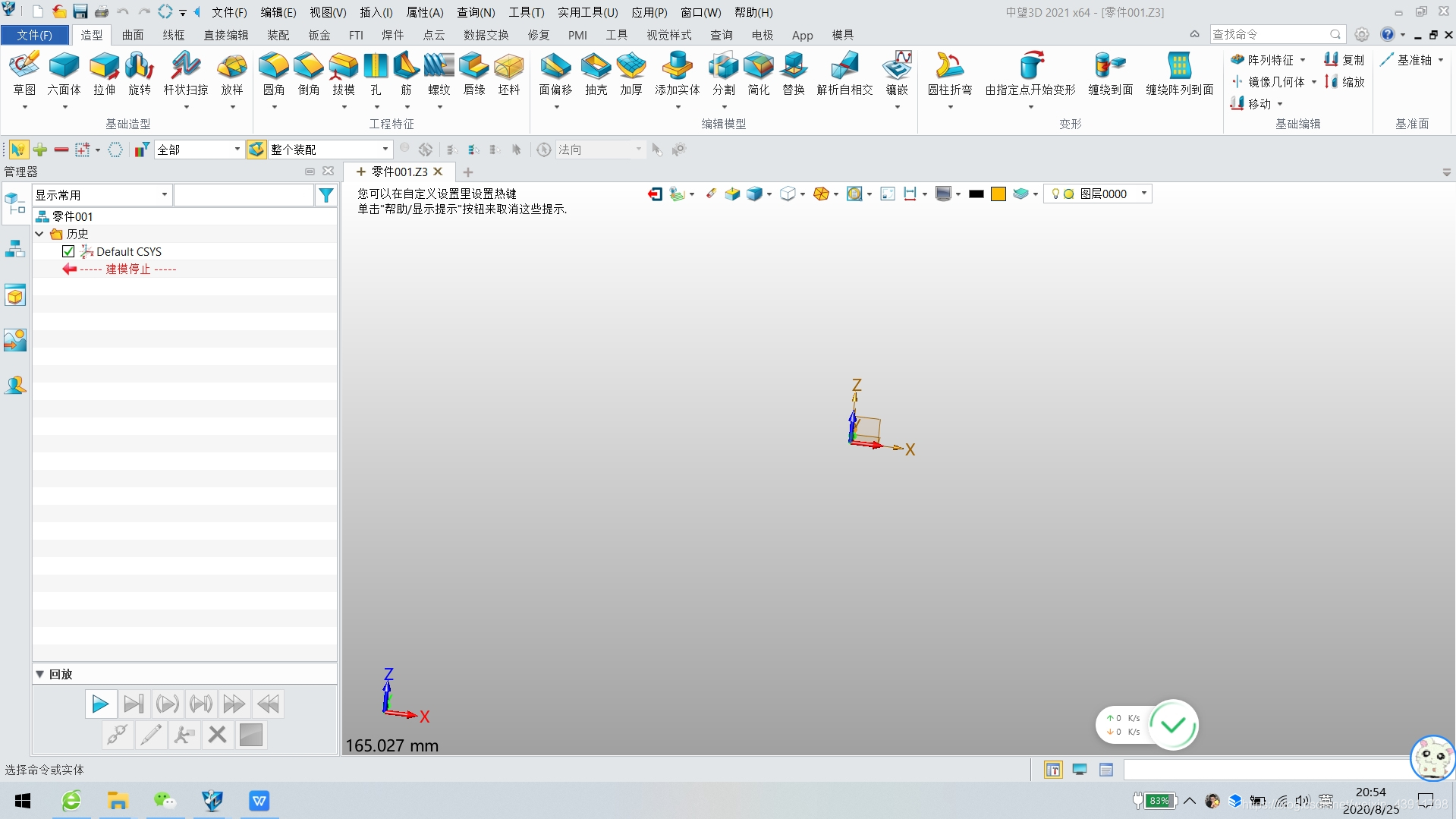

默认去除历史树上的XY，YZ、ZX特征，取而代之的是一个值为世界坐标系的基准坐标系特征（默认CSYS），该特征只是普通的基准坐标系特征，并不代表世界坐标系或者局部坐标系，允许重定义。

2.基准轴

  在建模过程中，经常需要指定矢量。所谓的矢量用于确定特征或对象的方位，如圆柱体的轴线生成方向、拉伸特征的拉伸方向、旋转特征的轴线等。可以使用基准轴来确定这些矢量。

基准轴，主要负责指示方向，说白了，就是方向。

在很多命令中，都会有下图中这样一条，这就是让用户选择方向了，比如，在拉伸命令中，矢量就代表了拉伸的方向；在旋转中，矢量就代表了旋转轴，在许多命令中，都会有这个矢量选择，大家要有一个方向概念。

使用此命令插入一个新的基准轴。 用户可以采用基准轴立一个参考轴。基准轴只包含一个方向、起点和长度。基准轴的显示格式有箭头（箭头）与无箭头（直线）两种,可设置轴的颜色、线型、线宽。

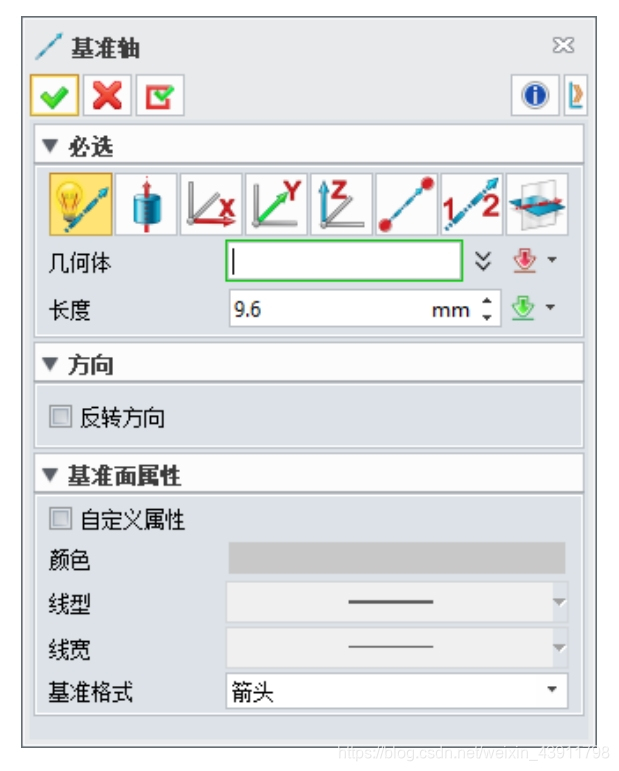

基准轴只包含一个方向，起点和长度。命令面板如下：

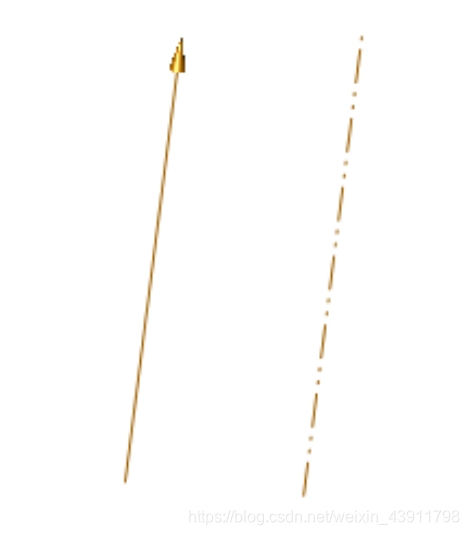

基准轴的显示模式有箭头与无箭头两种。可设置轴的颜色、线型、线宽。

基准轴有以下特点：

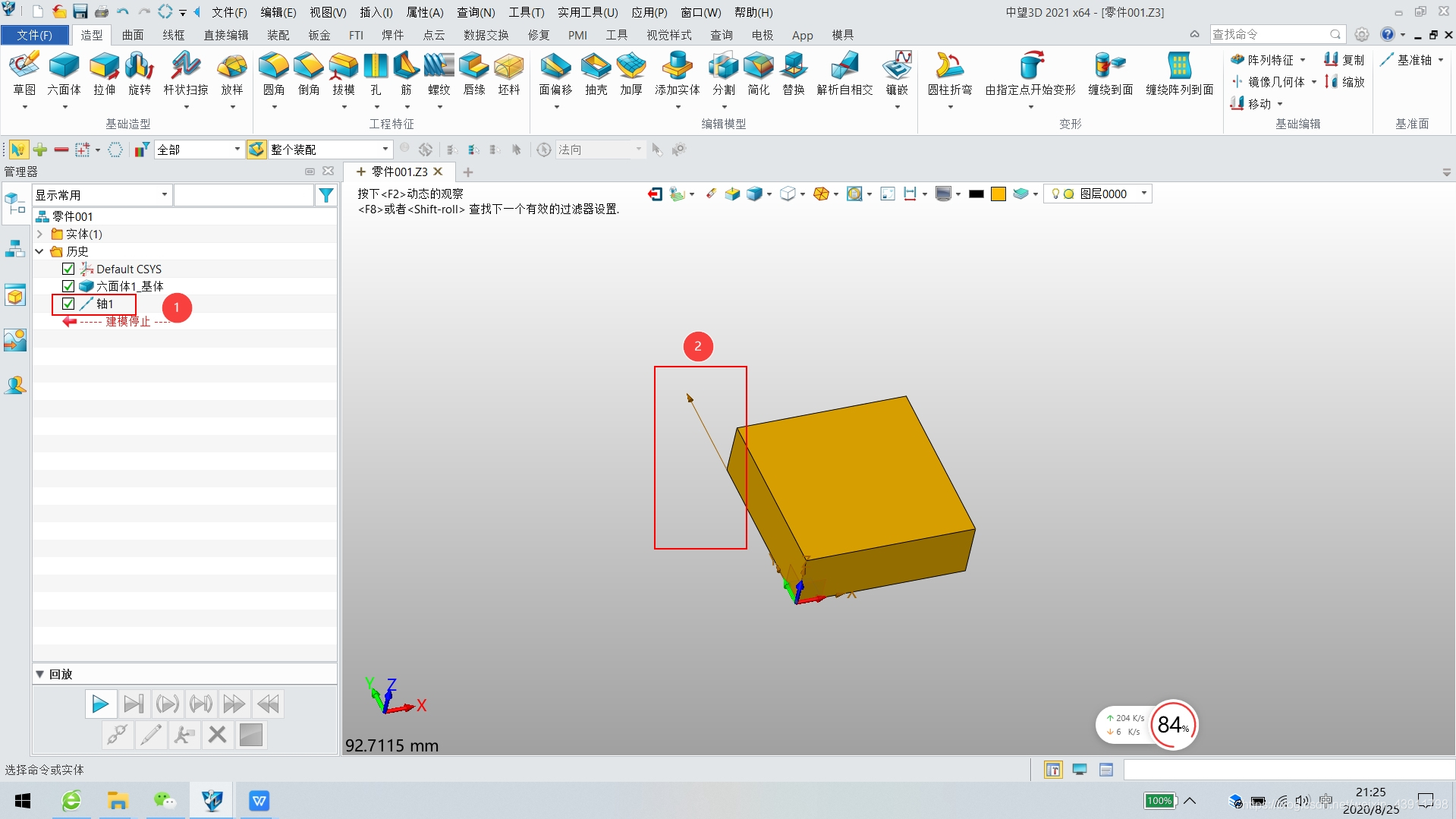

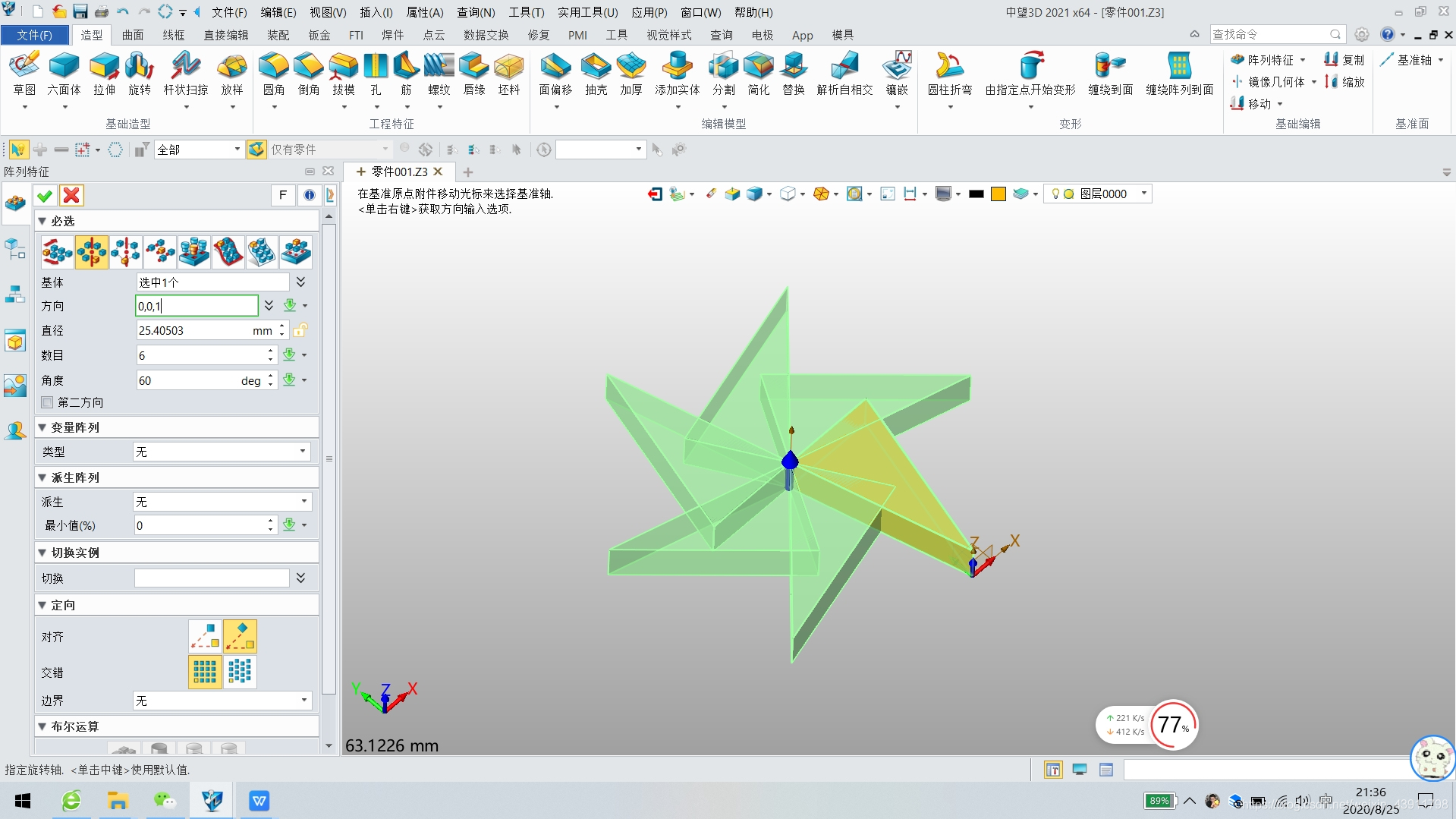

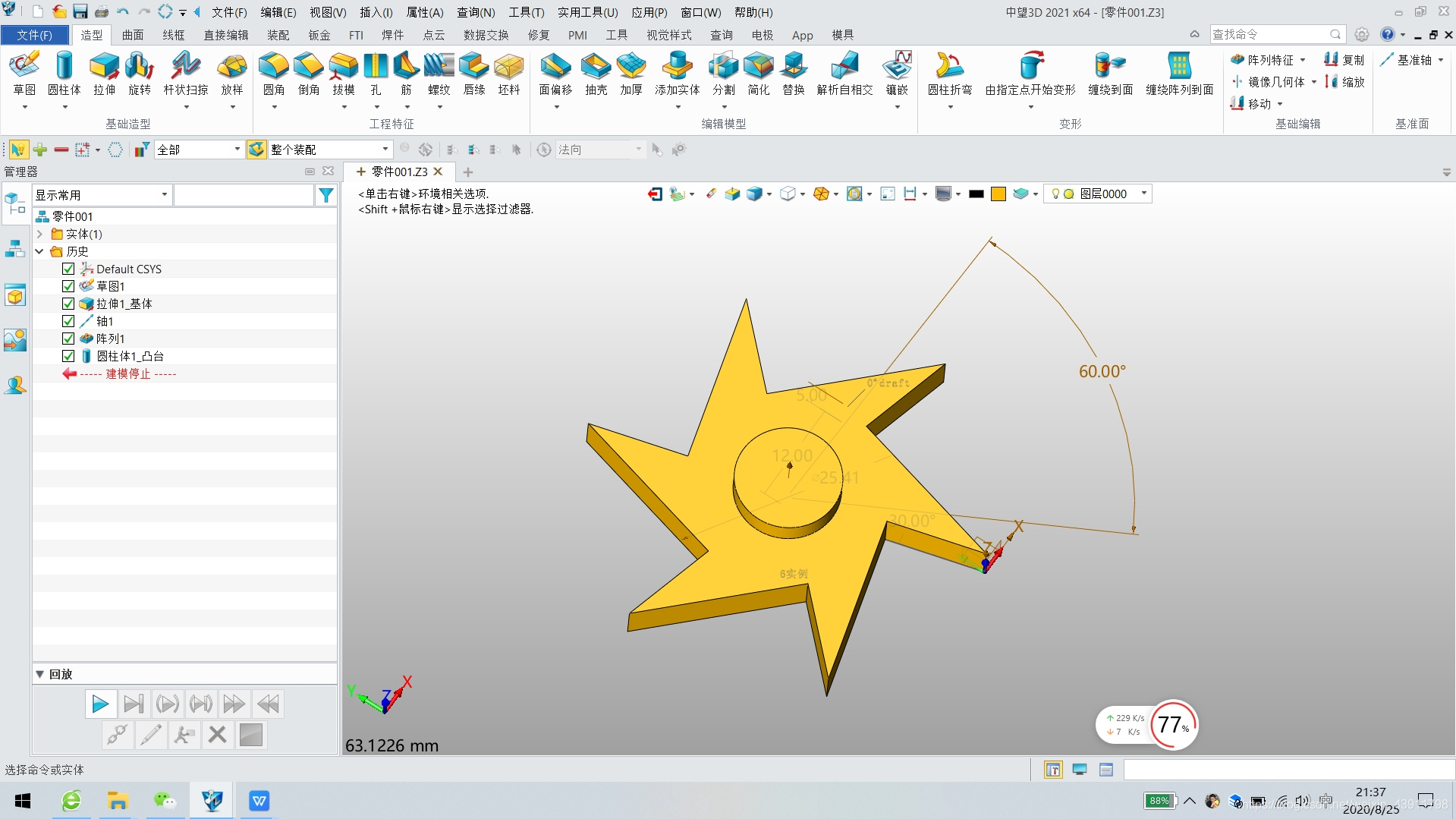

基准轴是独立实体存在且历史树有对应的单一特征节点，支持常规的编辑操作，如阵列、镜像、移动、拷贝,可被图层管理器管理，具有对应的基准轴过滤器类型。

在输入方向时，如拉伸、阵列、投影曲线，支持选择基准轴。对于平台命令中的矢量或方向的输入，过滤器添加过滤项，只允许选择基准轴对象、基准平面对象的Z轴、基准 CSYS对象的三个基准轴；当过滤器为边/曲线时，不允许选择以上对象。

在PMI环境中，支持对基准轴的约束，包括快速标注、线性、对称、角度。

在装配约束中 1)插入命令：捕捉轴的起点，组件的原点与轴的起点重合，组件的Z轴朝向与基准轴向一致；2）设置常用约束：平行、垂直、角度、重合。

路径：

      零件环境>>造型>>基准面>>基准轴

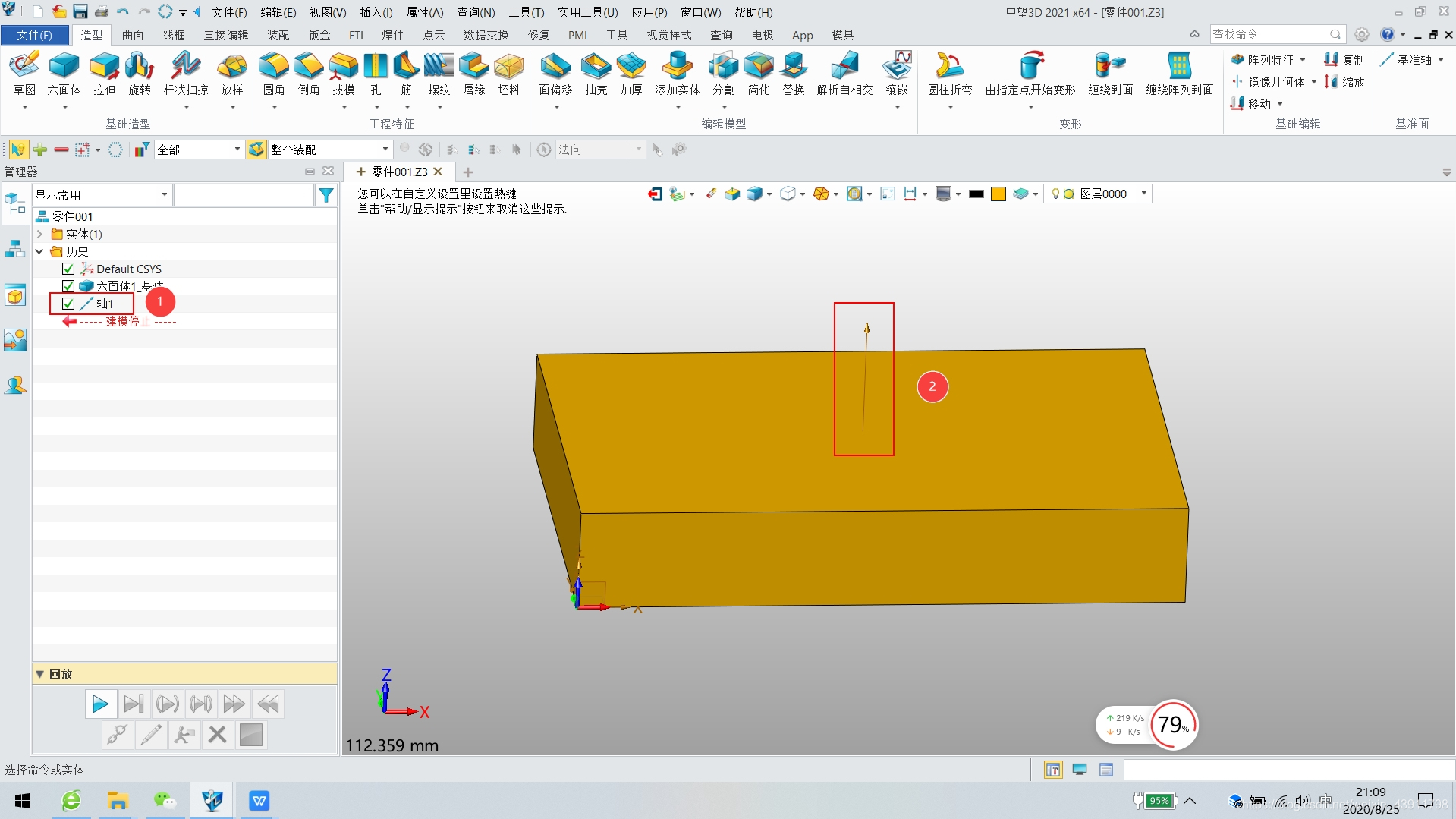

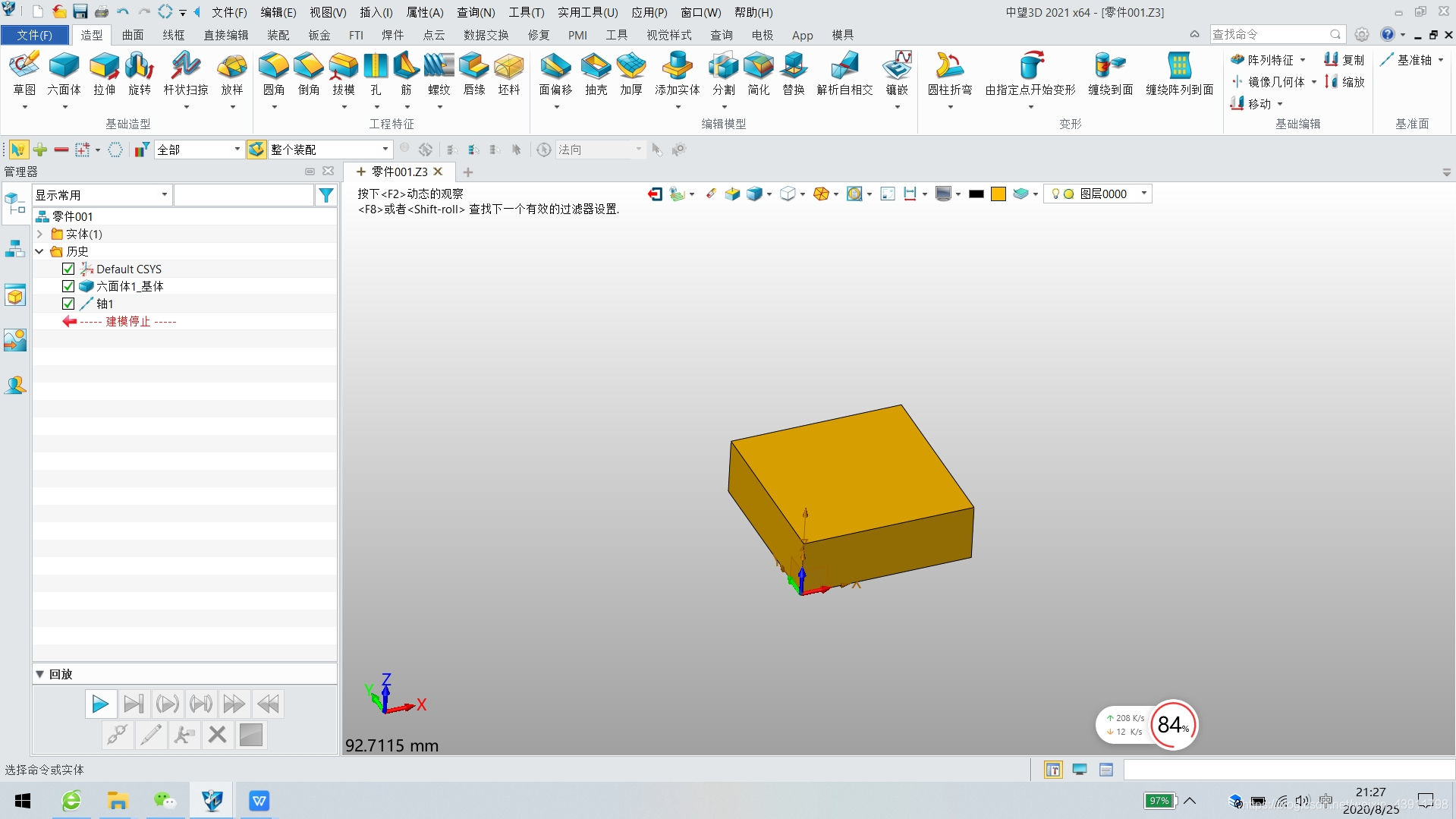

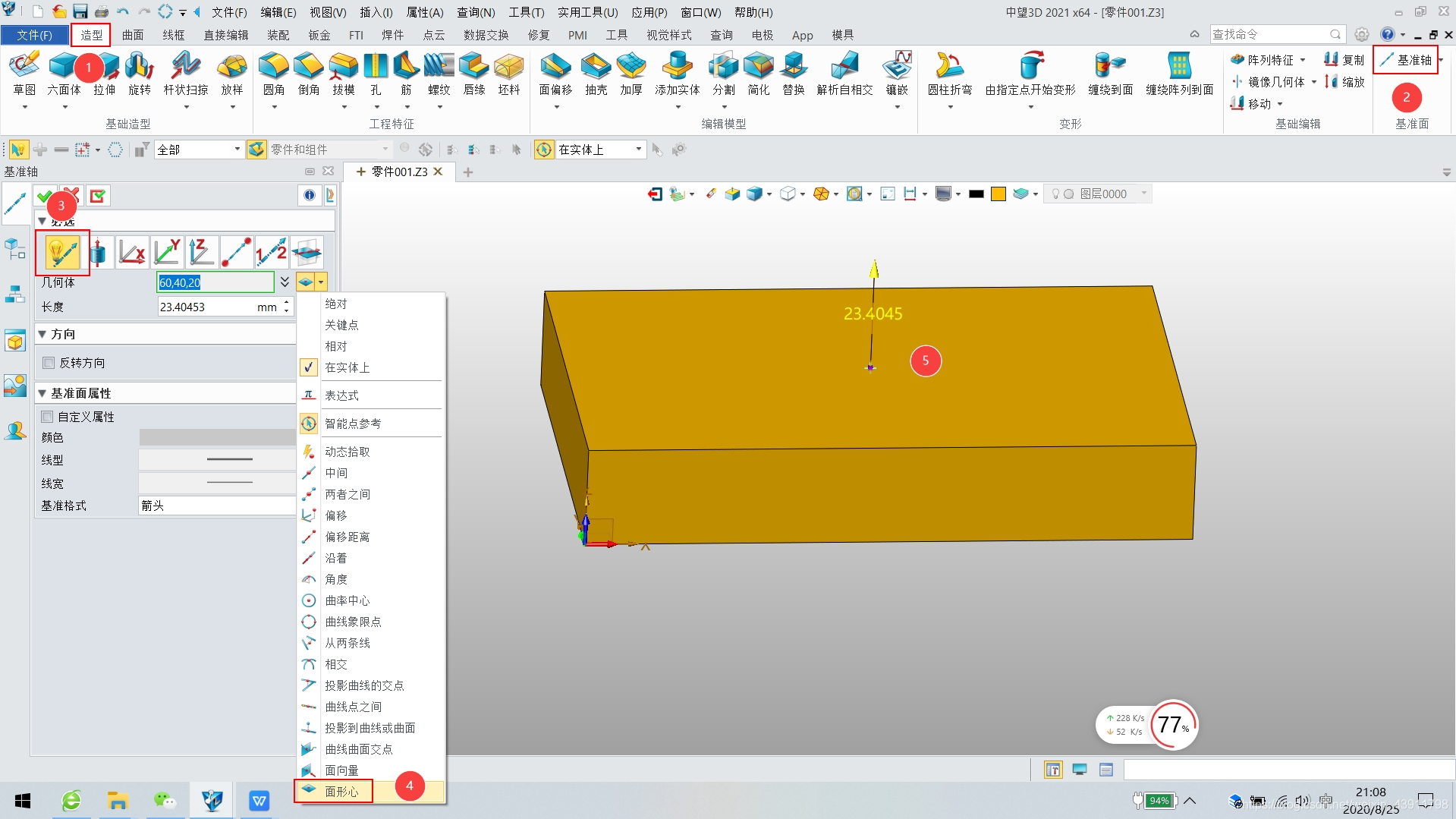

（1）自动判断的矢量 （插入基准轴 - 几何体）

 自动判断的矢量方法是指系统根据用户选择对象的不同，自动地判断一种矢量方法来定义一个矢量。自动判断出的方法可能是两点、边缘/曲线矢量、面的法向、平面法向、基准轴，也可以在坐标值域直接输入矢量坐标分量来确定一个矢量。

选择出默认基准轴以外的一条曲线、一条边、一个面或基准面插入基准轴。可以定义基准轴长度。

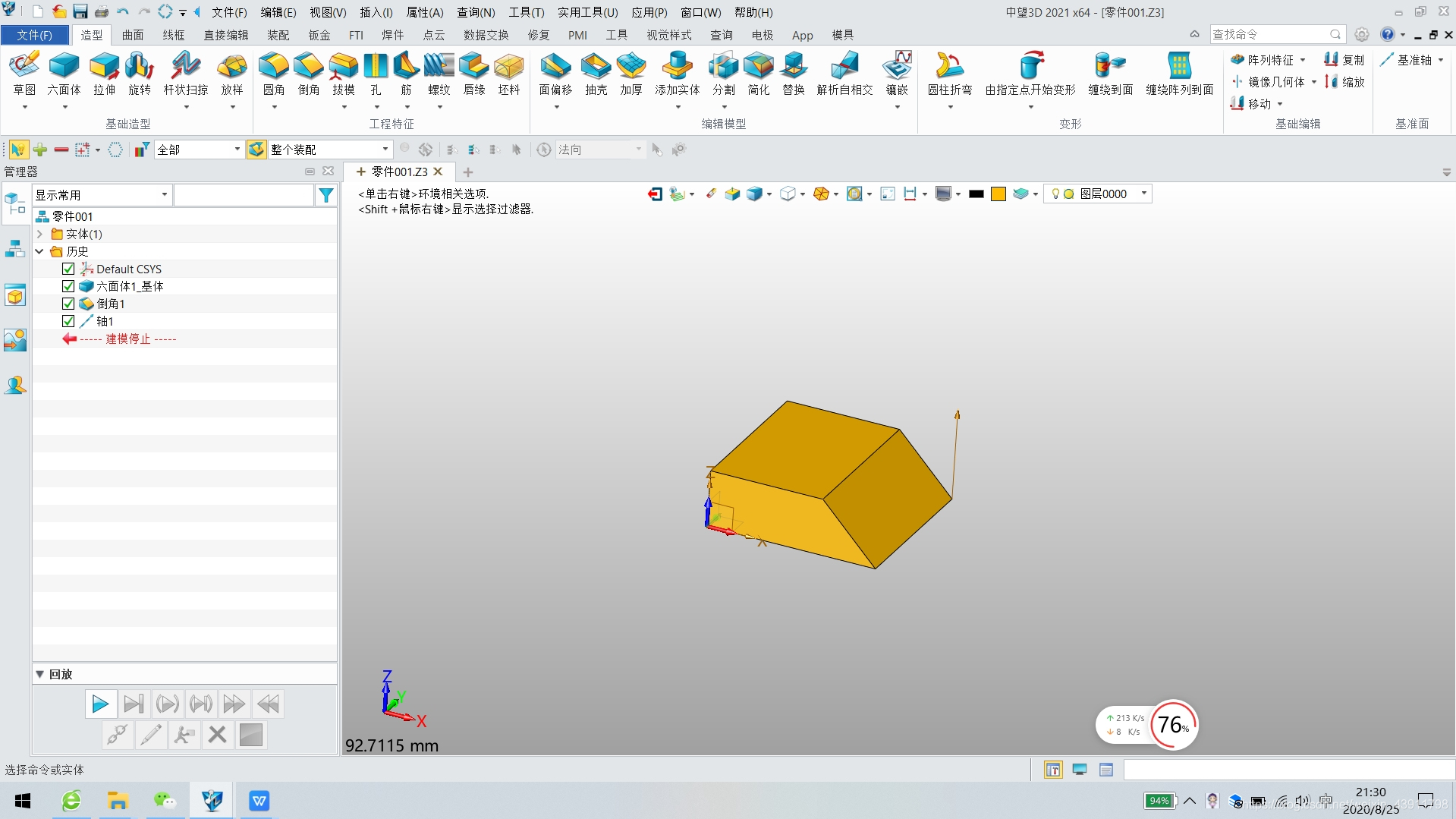

（2）两点方法定义矢量

两点方法定义矢量是指利用指定的空间两点的连线来定义一个矢量，矢量的方向是从第一个指定点指向第二个指定点。

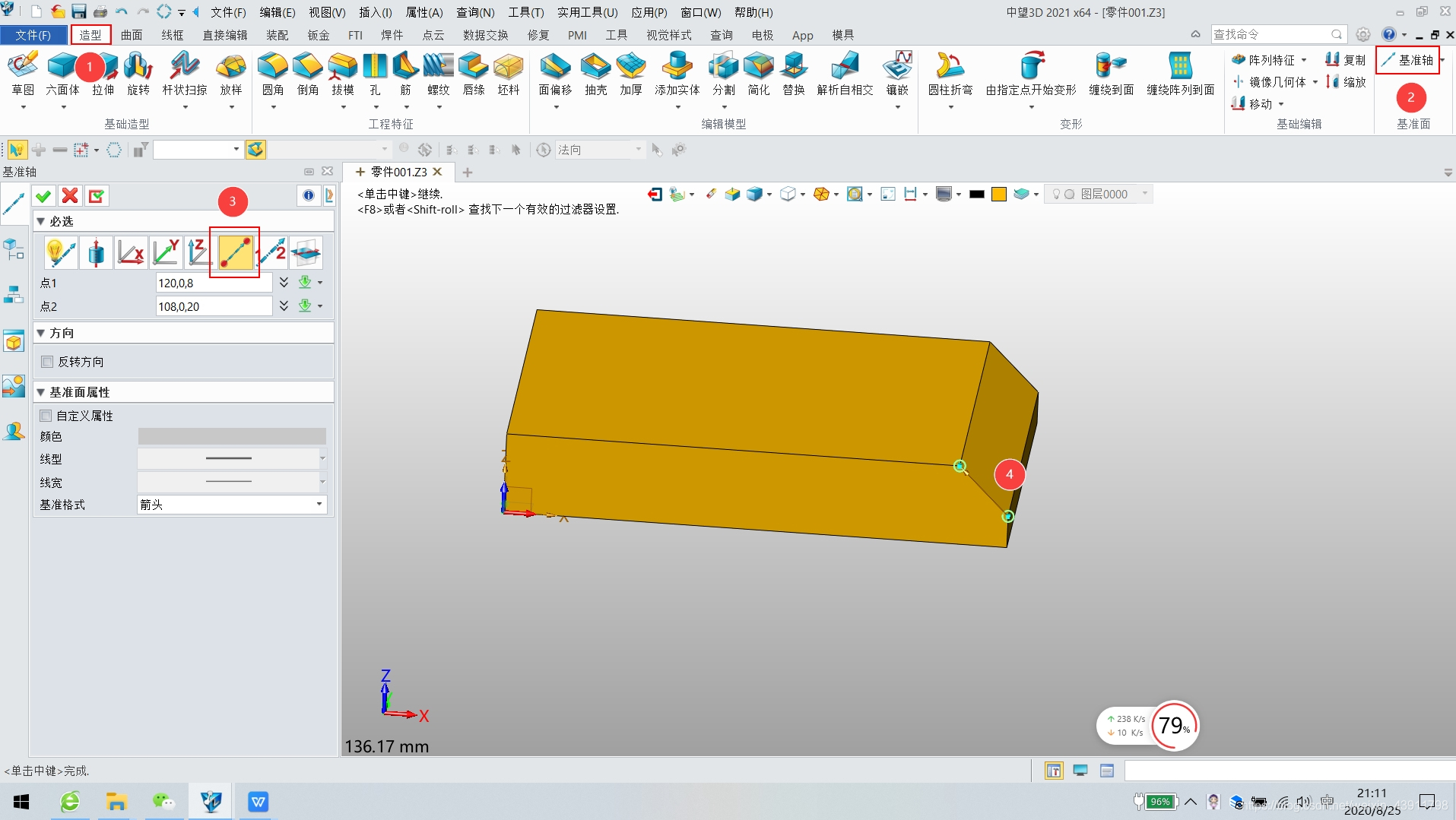

本方法通过指定两个点来创建一个基准轴。

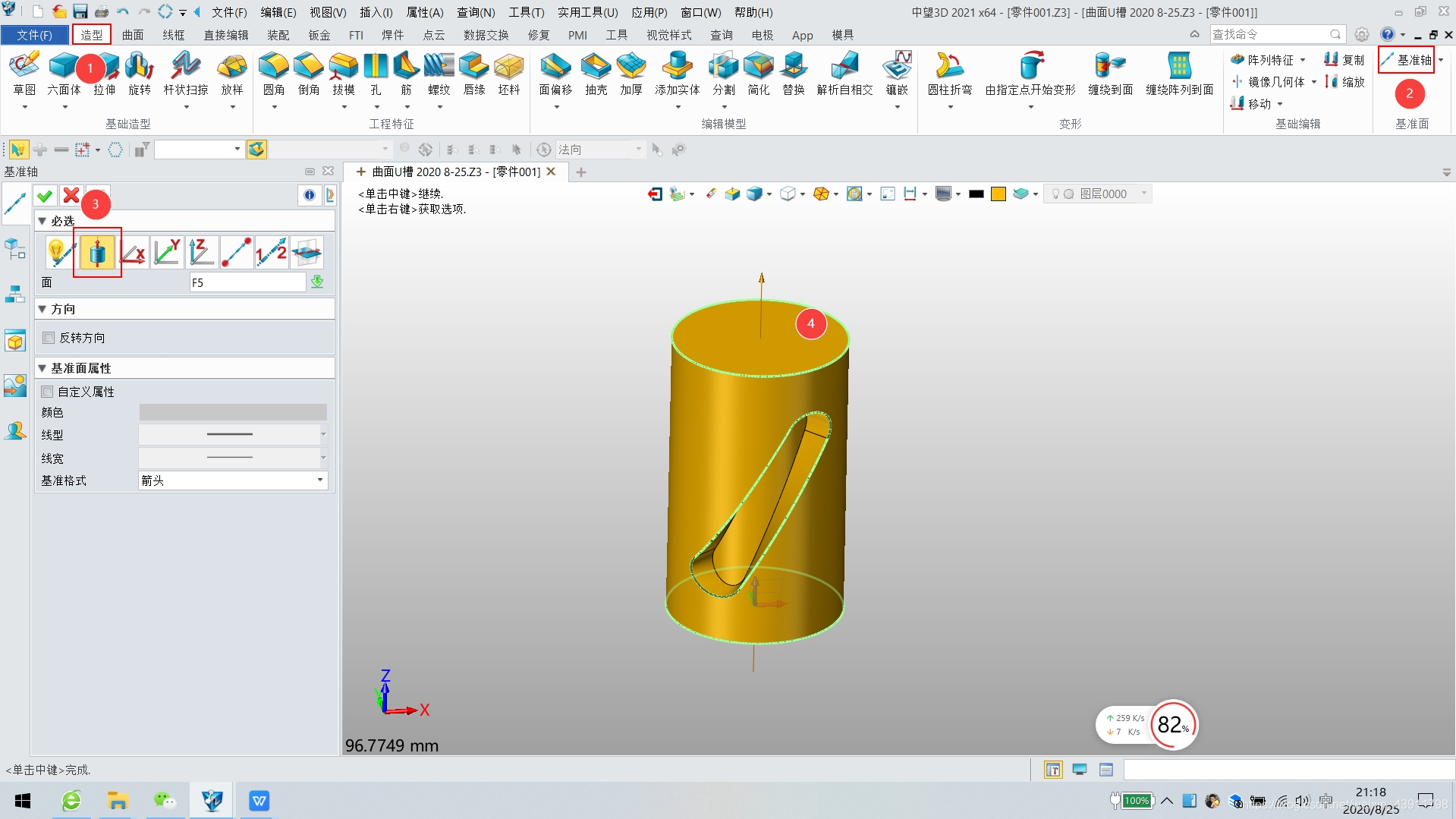

（3）插入基准轴 - 面中心轴

    圆柱形表面轴线相平行的方向定义一个矢量。

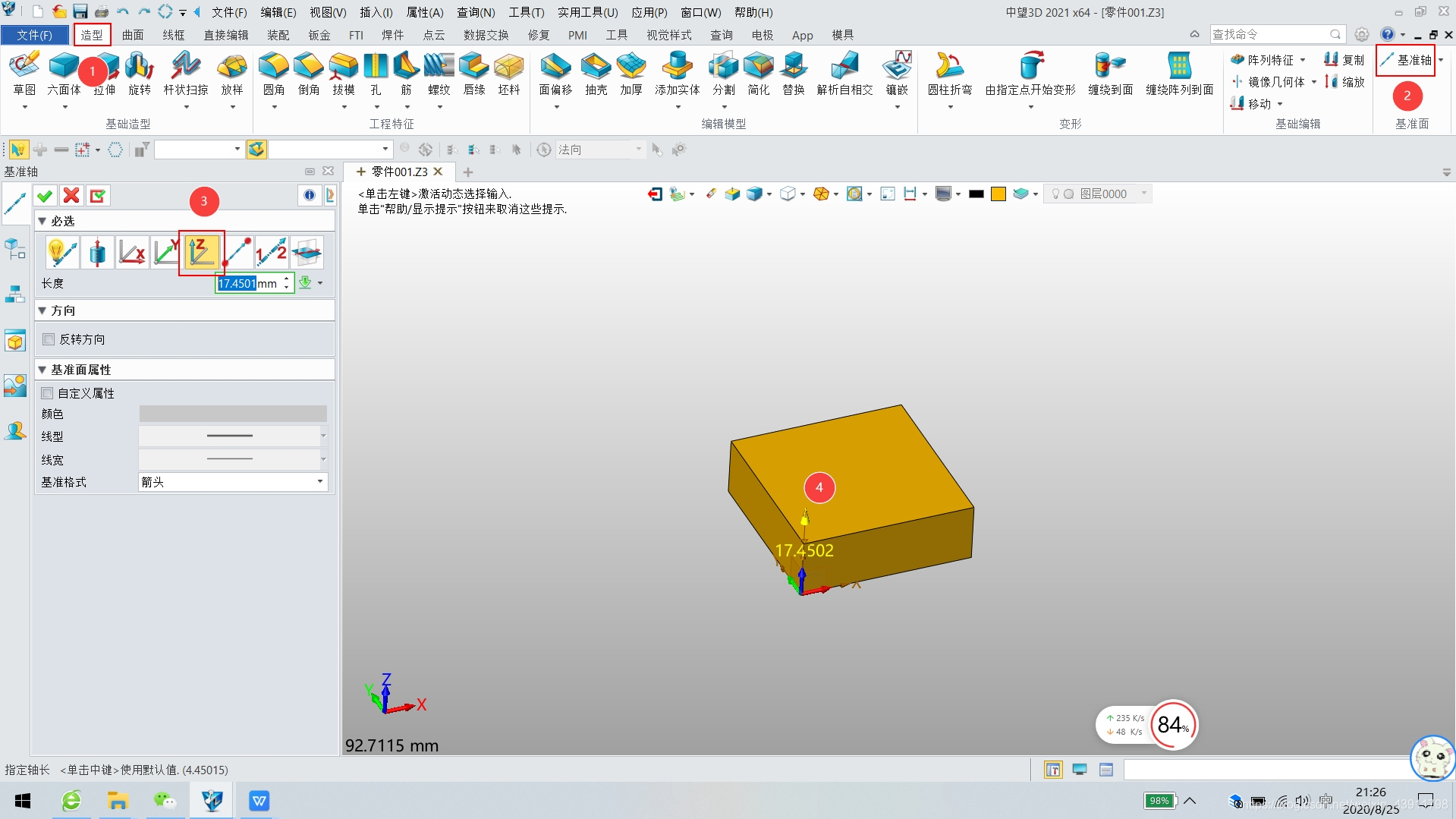

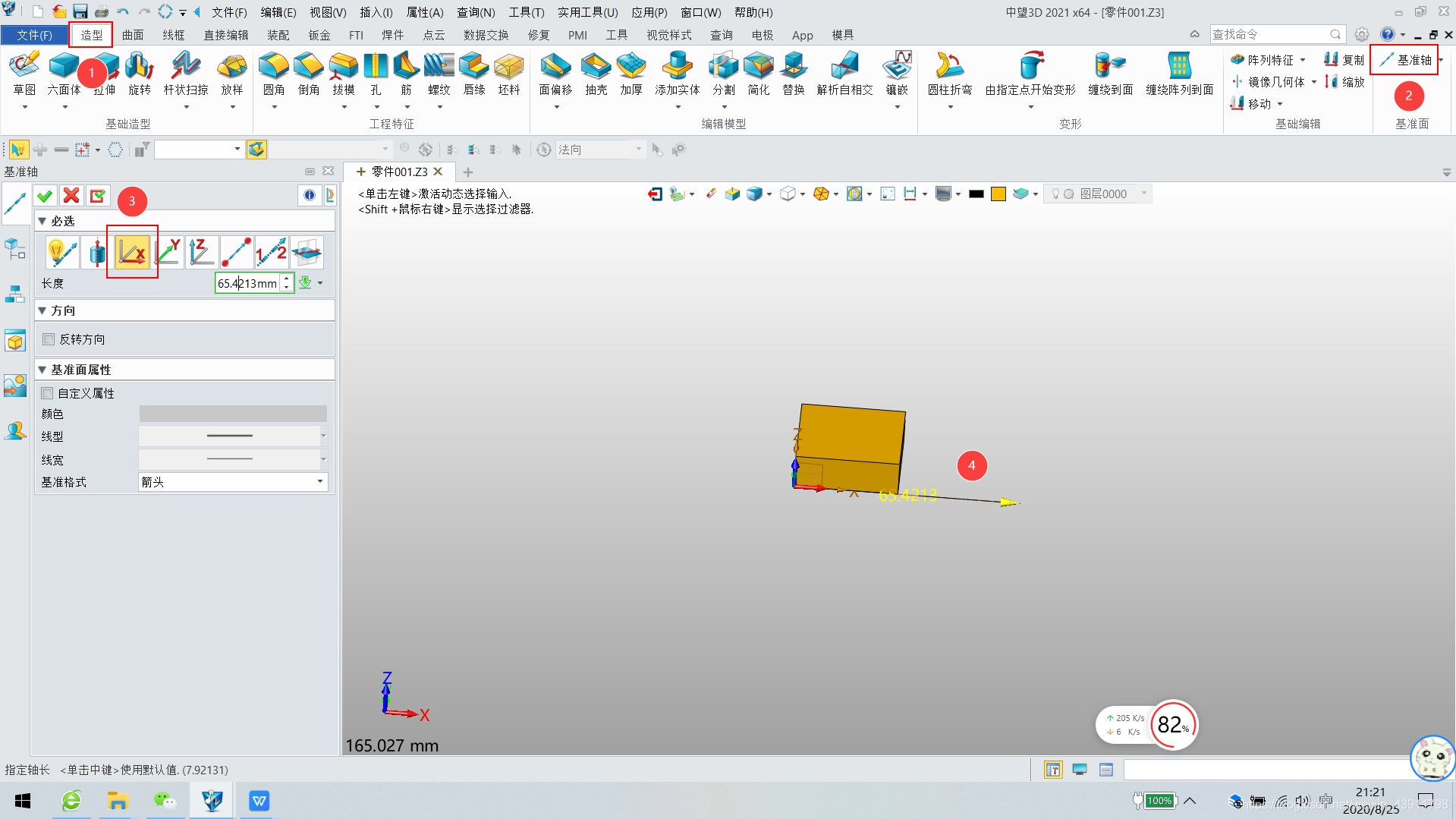

（4）插入基准轴 - X 轴

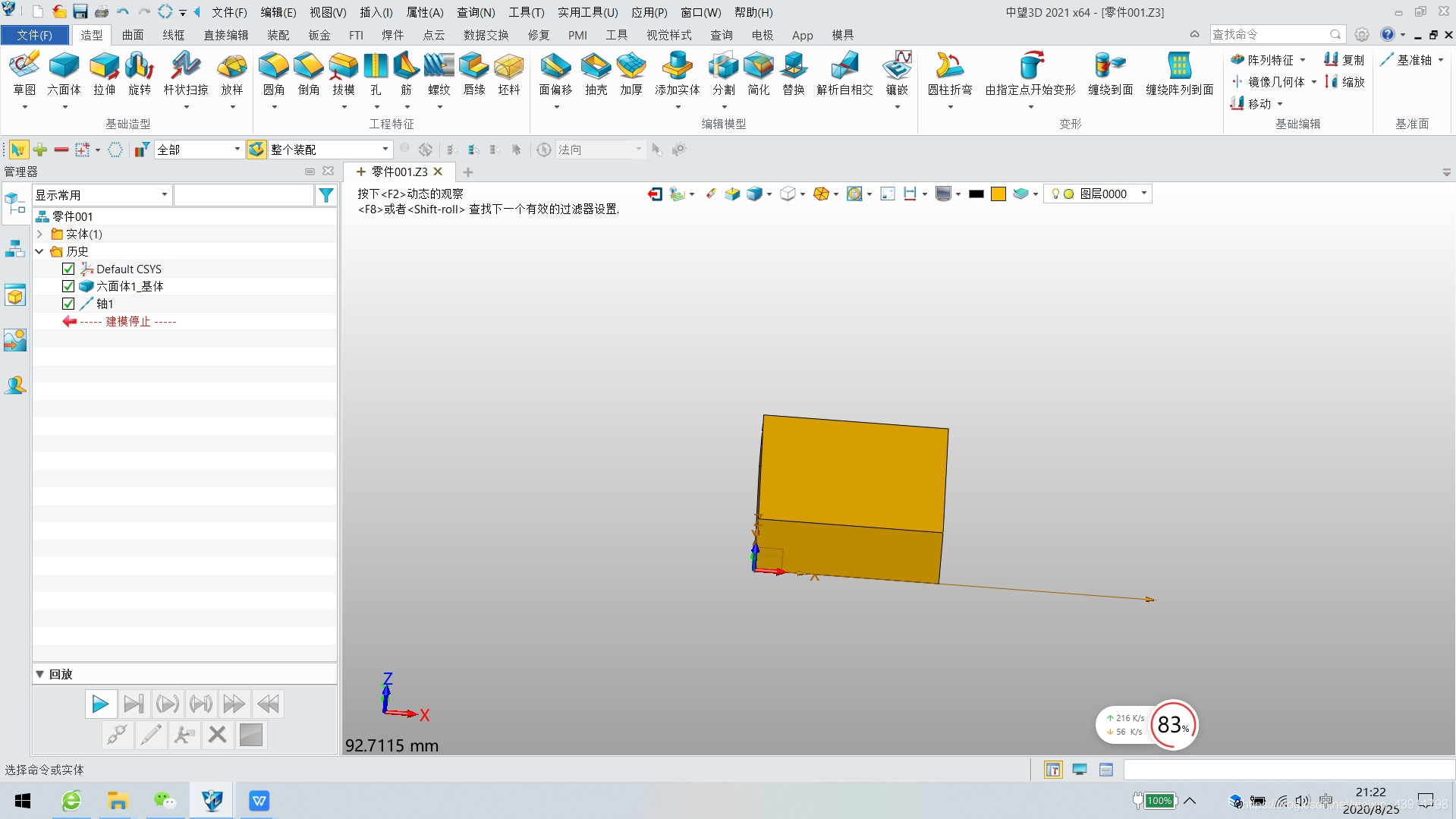

  本方法通过参考默认X轴创建一个基准轴。

（5）插入基准轴 - Y轴

本方法通过参考默认Y基准轴创建一个基准轴。

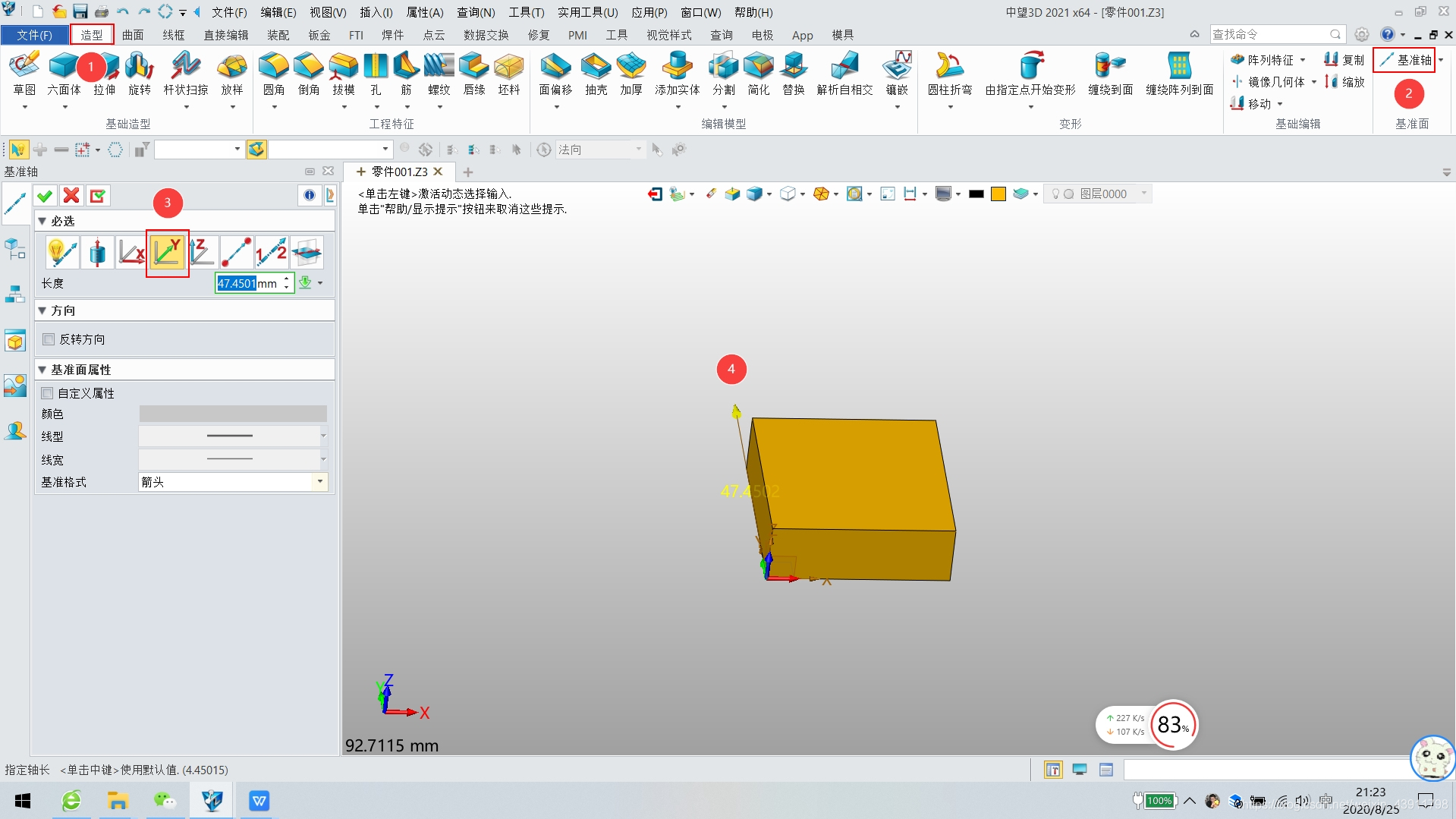

（6）插入基准轴 - Z轴

     本方法通过参考默认Z基准轴创建一个基准轴。

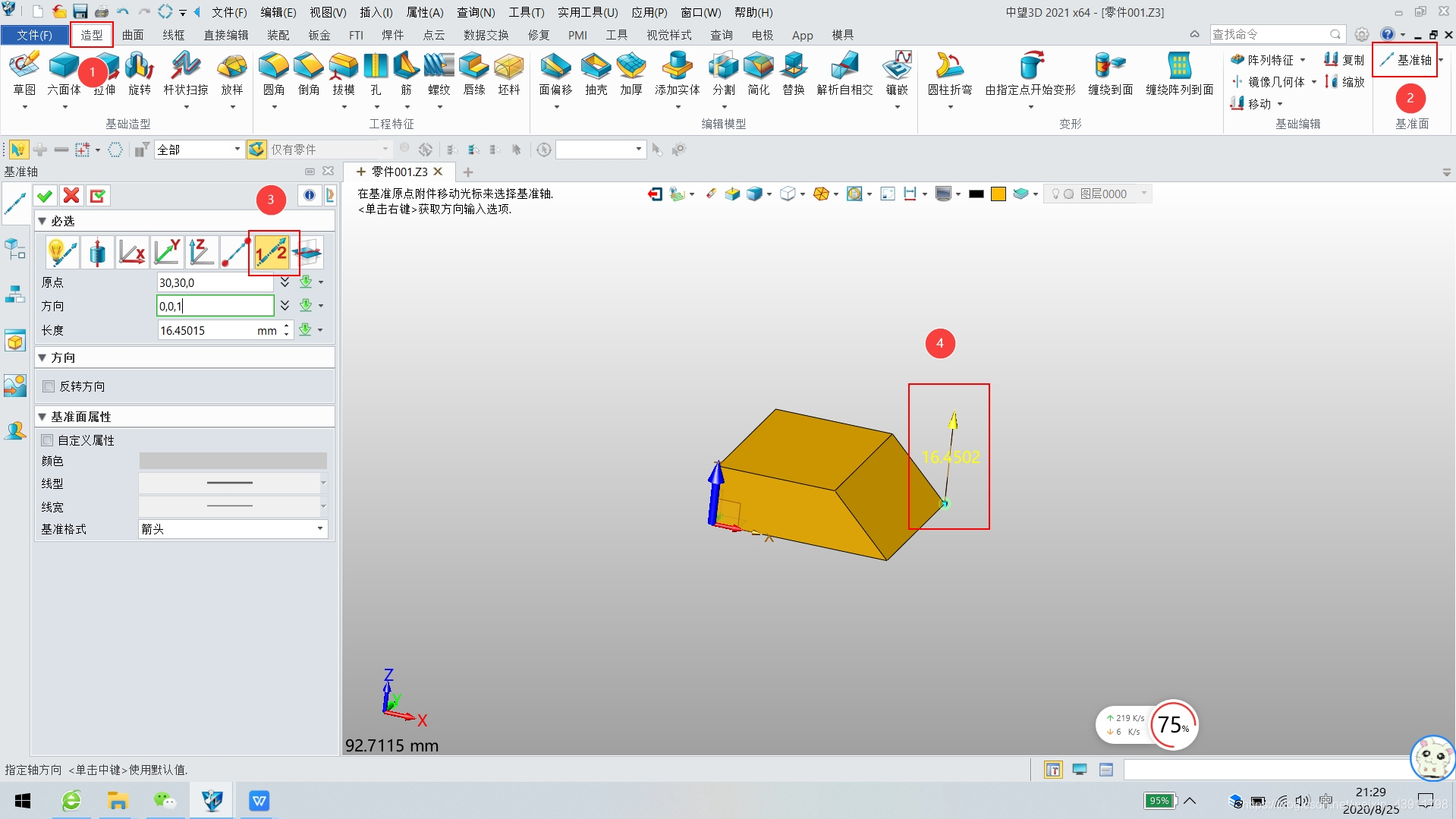

（7）插入基准轴 - 点和方向

 本方法通过指定一个原点和方向来创建一个基准轴，可设置长度。

（8）插入基准轴 - 面相交

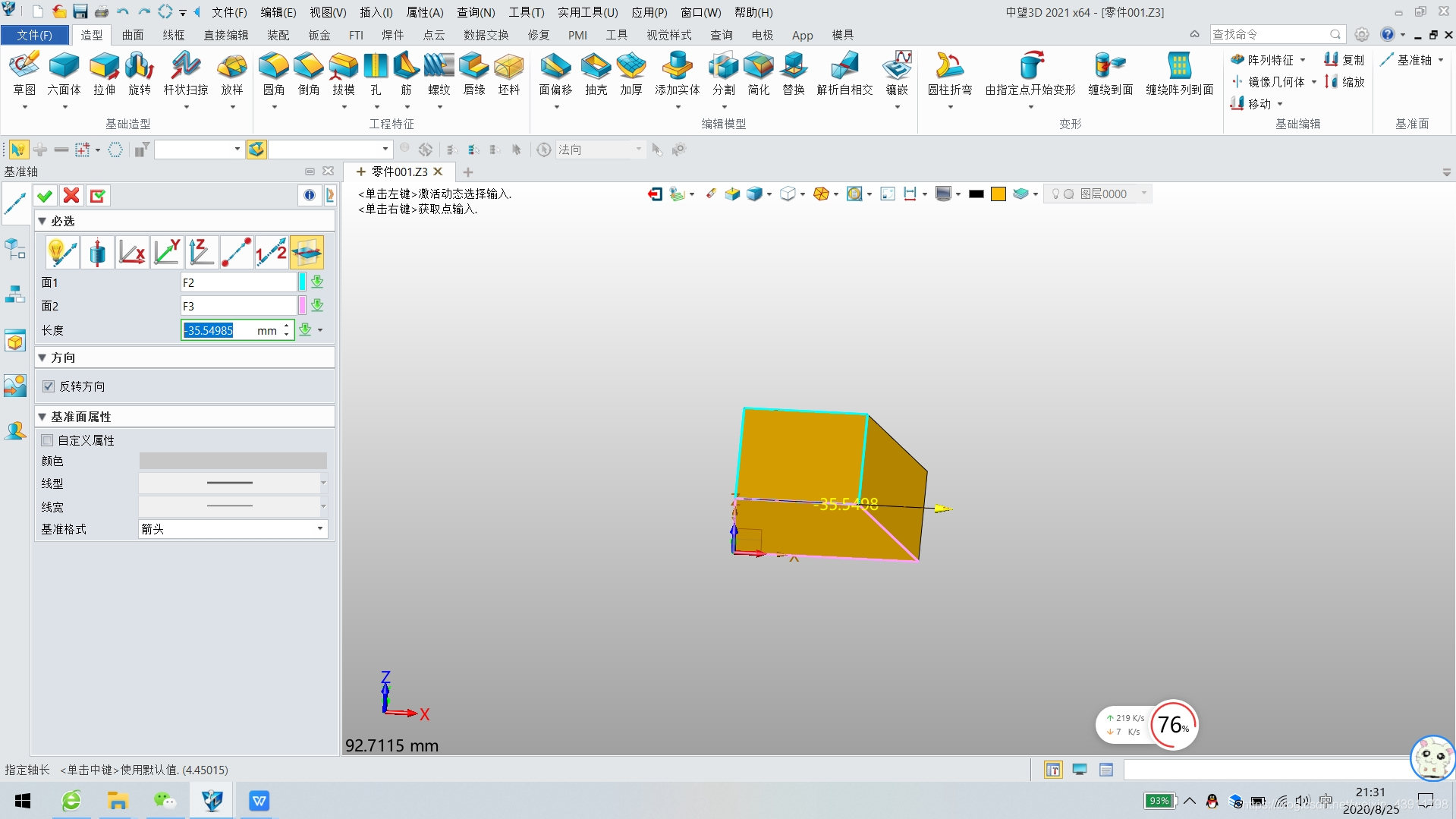

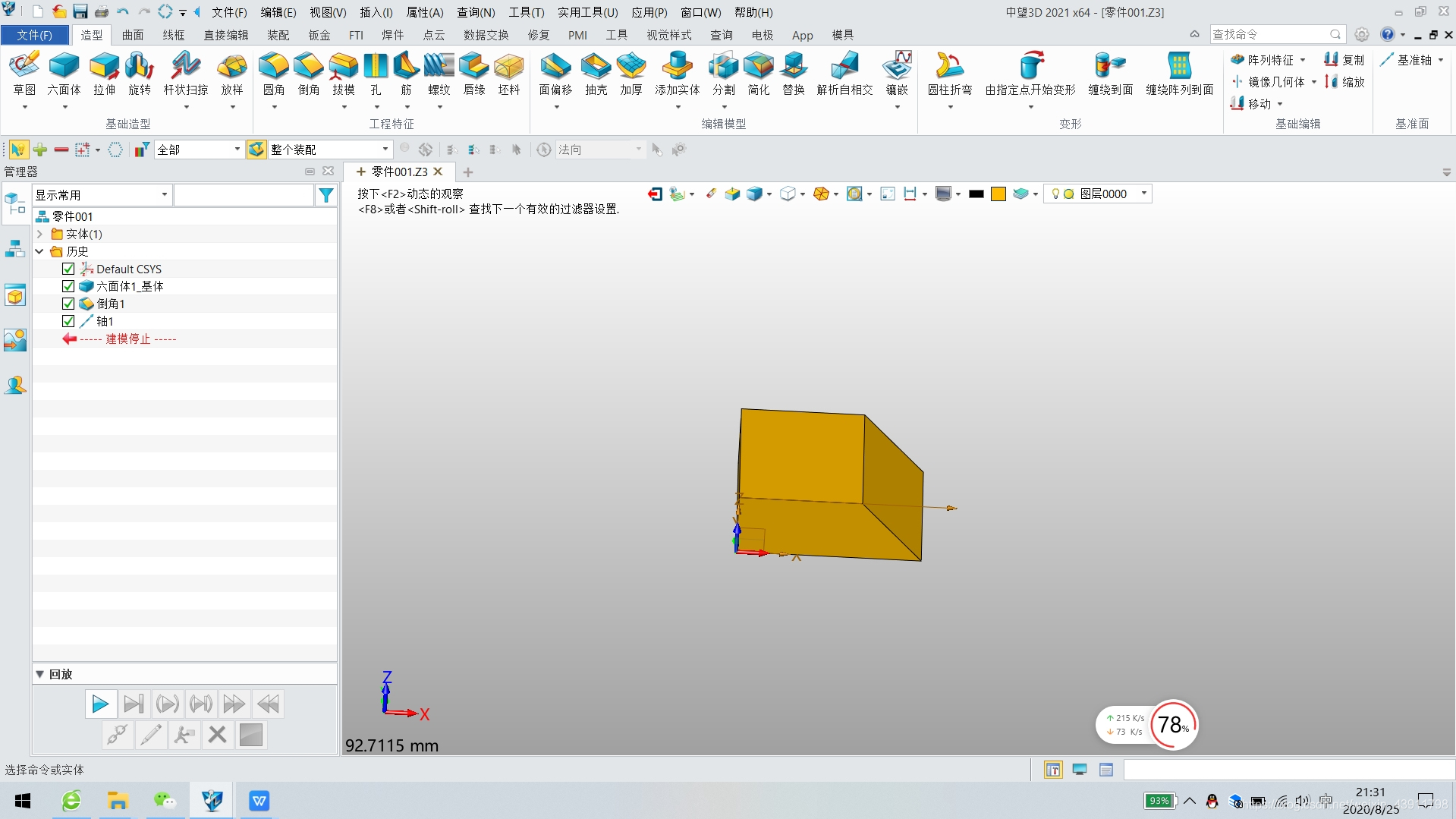

  本方法通过选择两个面的相交线创建基准轴，可设置长度。

基准轴2D（草图）

路径：

草图环境>>草图>>绘图>>轴

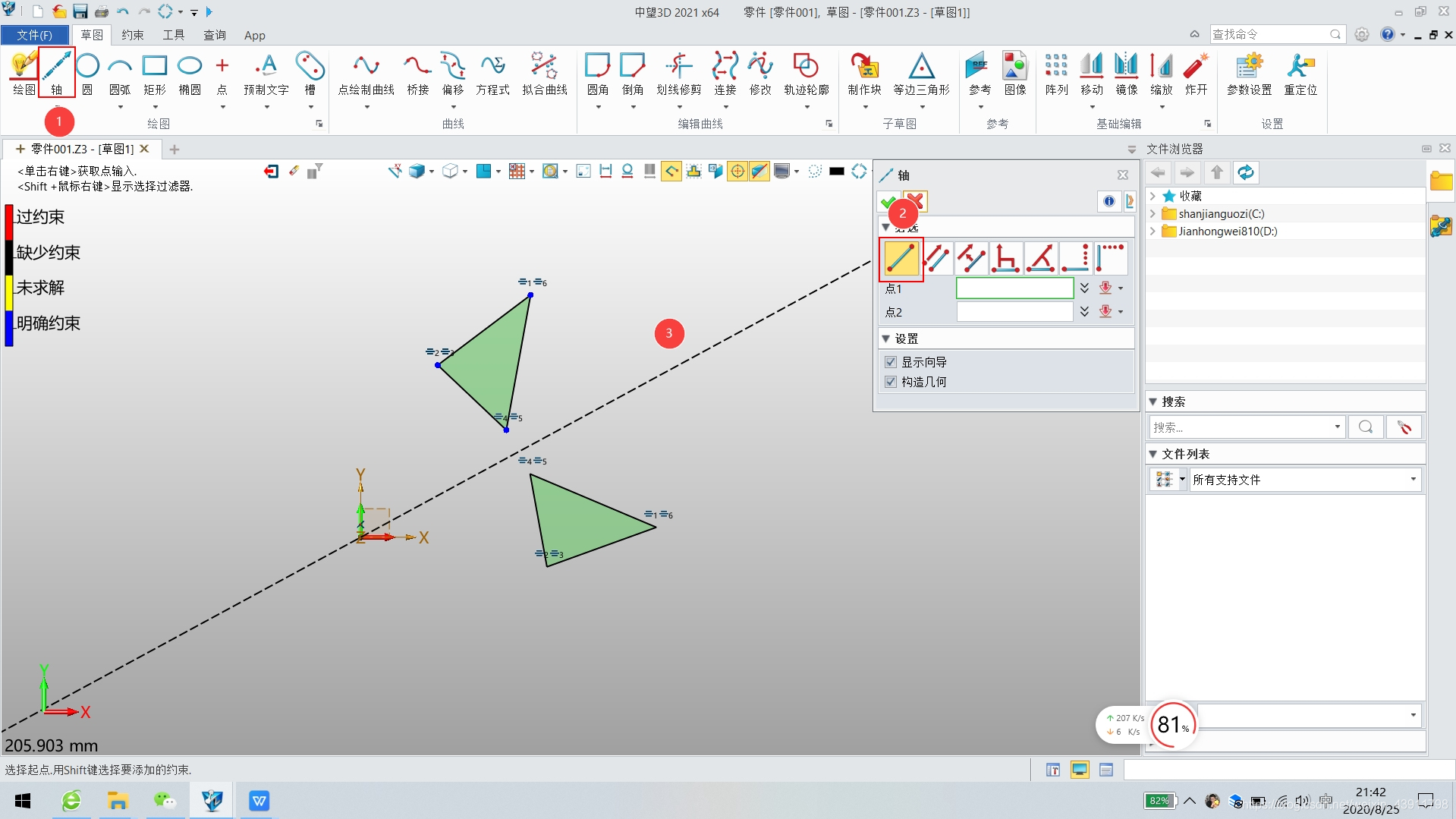

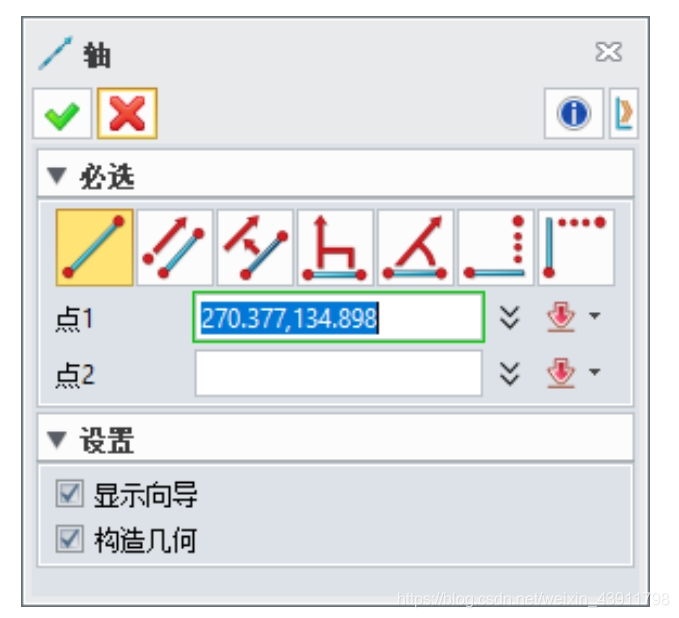

命令面板如下。勾选了“构造几何”选项后，创建仅草图内部使用的轴；不勾选时，创建外部可用的轴，可作为草图默认旋转轴。

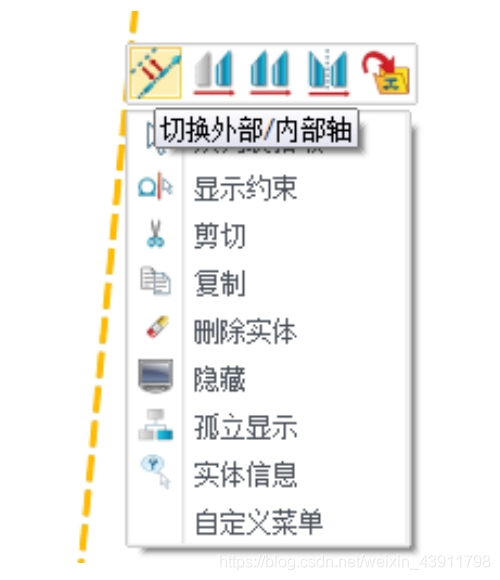

2D基准轴是无限长虚线。内部轴与普通构造线显示属性一样，灰色虚线；外部轴为棕色虚线；可通过右键菜单“切换外部/内部轴”按钮实现内部外部轴的转换。
2D基准轴有以下特点：
1，默认XY
草图默认包含两个XY轴对象，无限长，默认XY轴无法被修改或删除。
2·独立实体

支持常规的编辑操作，如阵列、镜像、移动、拷贝、旋转。

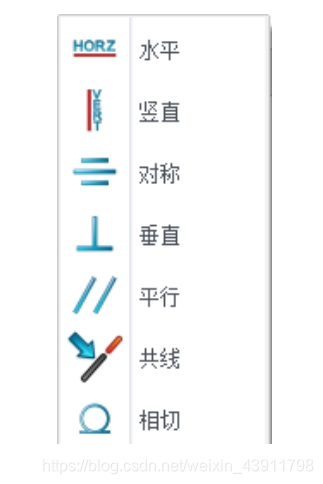

3·约束
支持添加二维线段的约束（等长，等曲率及同心除外）。
4，标注
支持添加二维线段的标注。

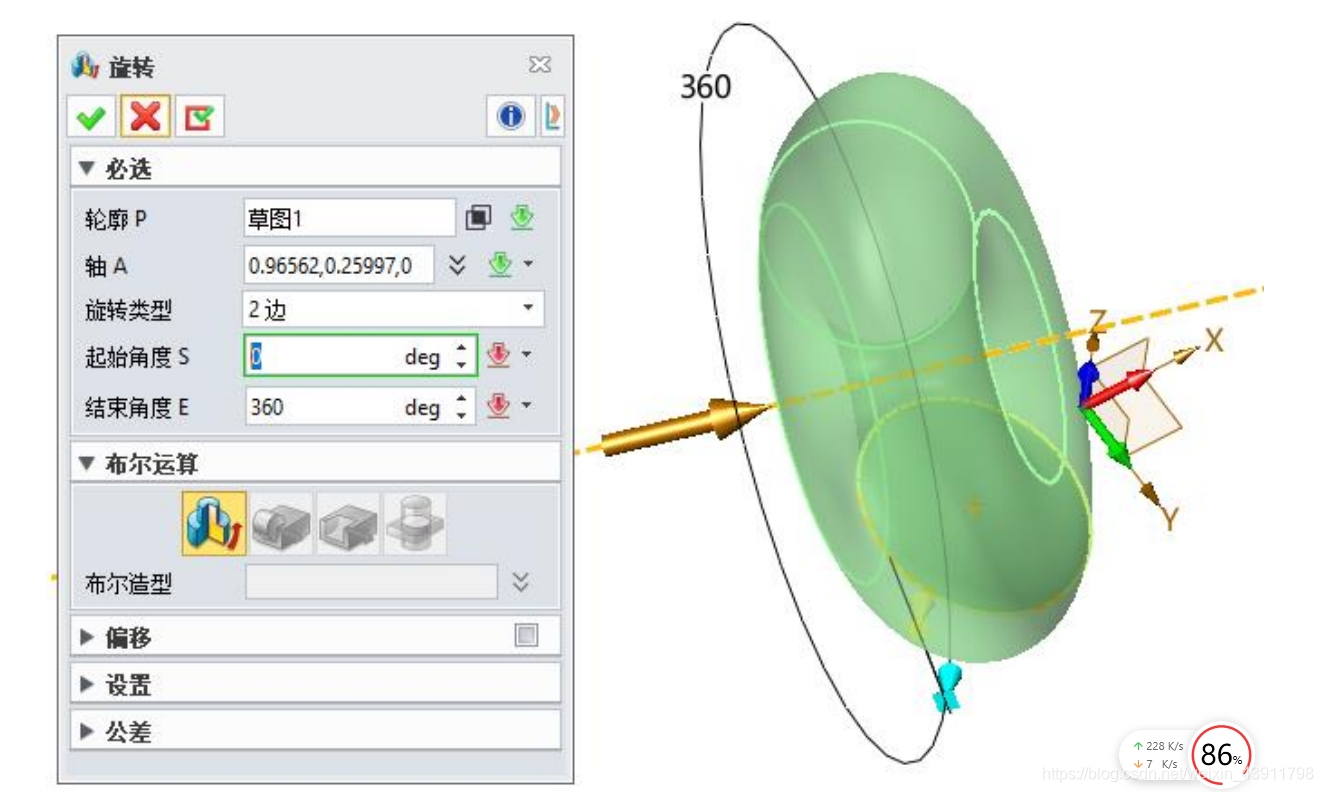

5.旋转轴
