路径:

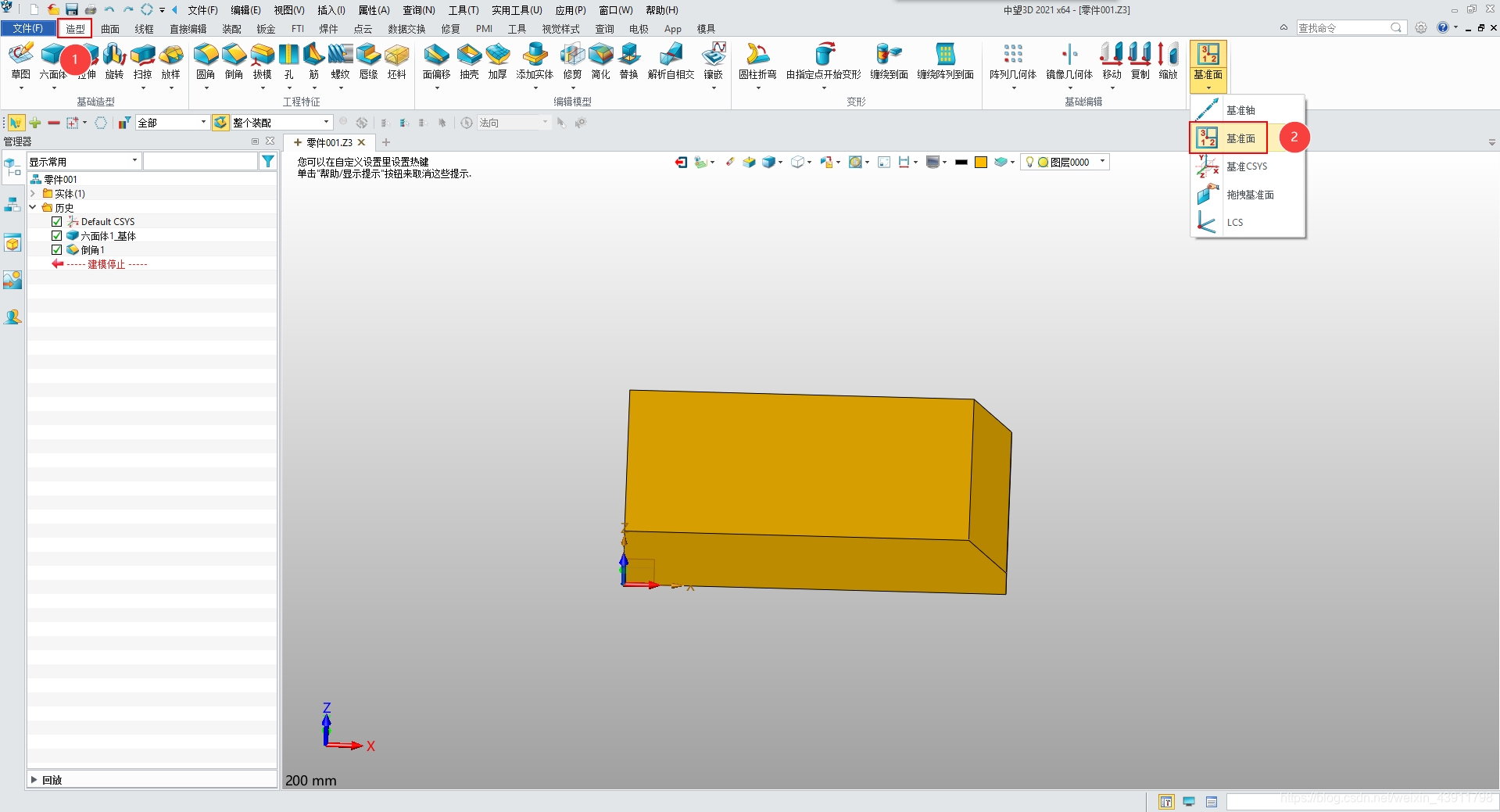

零件/装配环境>造型Ribbon选项卡>基准面
本方法通过指定三个点确定一个基准面。此处可采用可选选项(参见下文的“可选输入”)对该平面轴的方向予以进一步的控制。

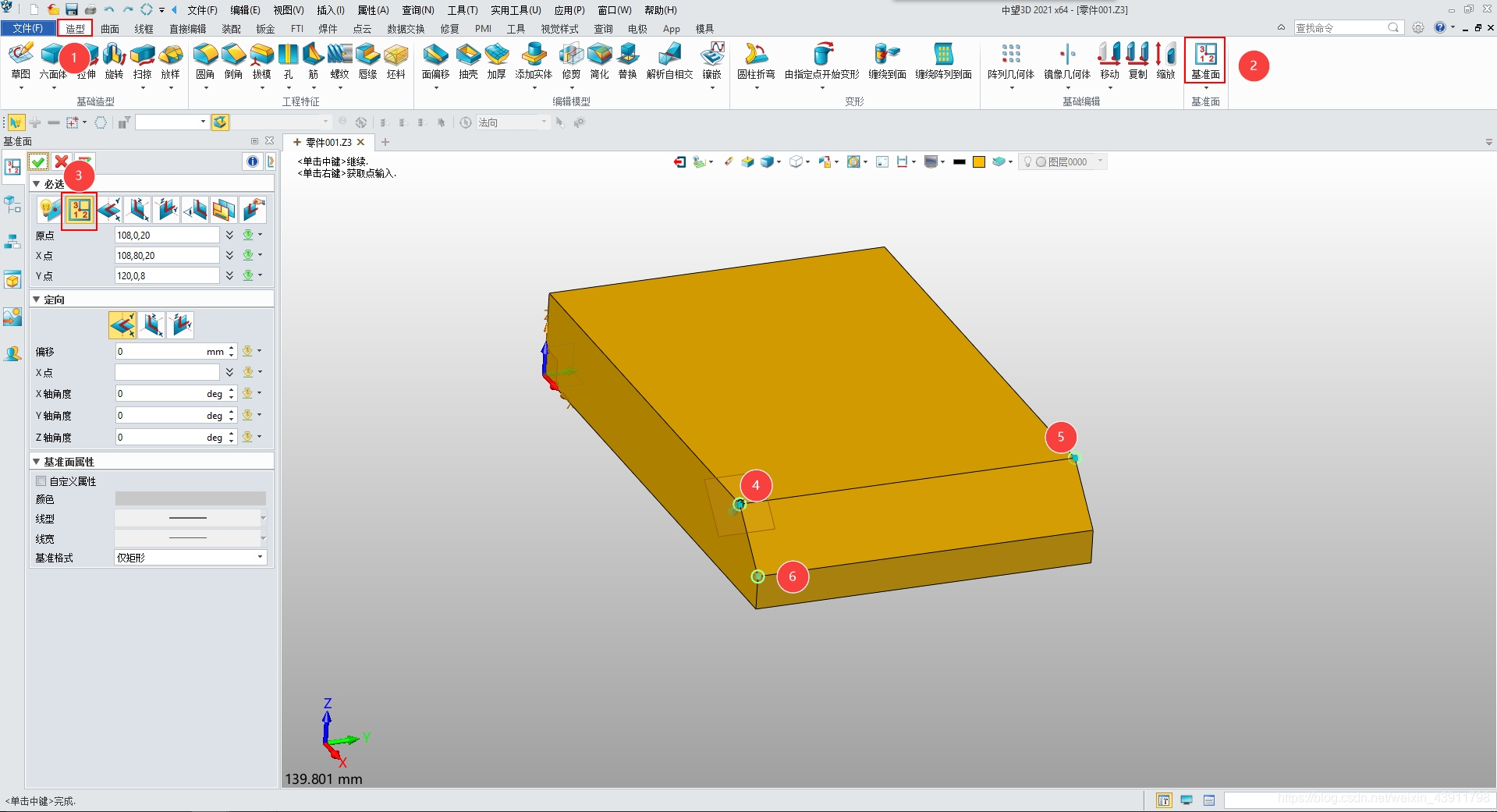

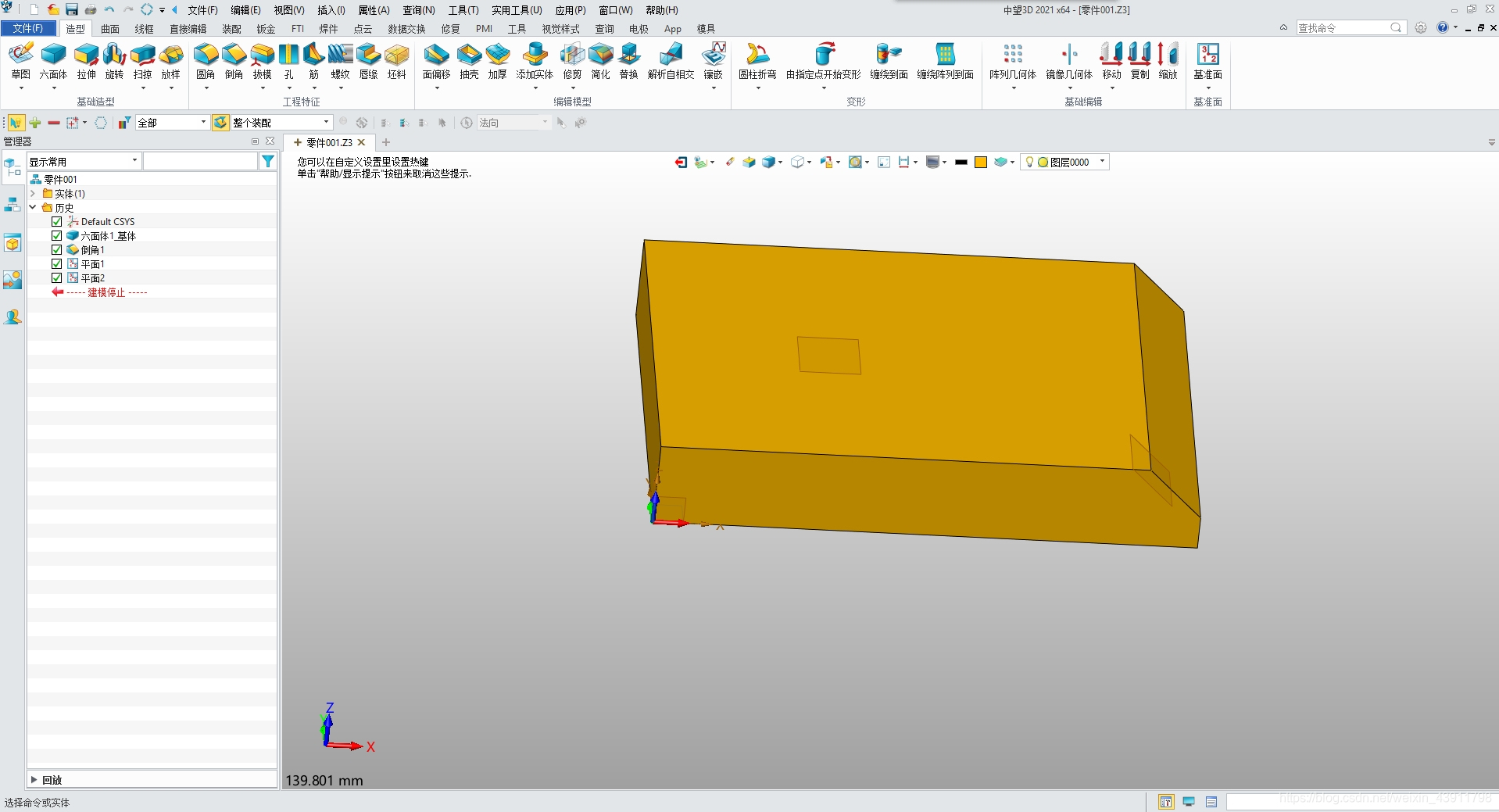

1.选择一个点,确定基准面的原点。
2.选择两个点,分别确定X轴和Y轴。
3.点击鼠标中键创建该基准面。

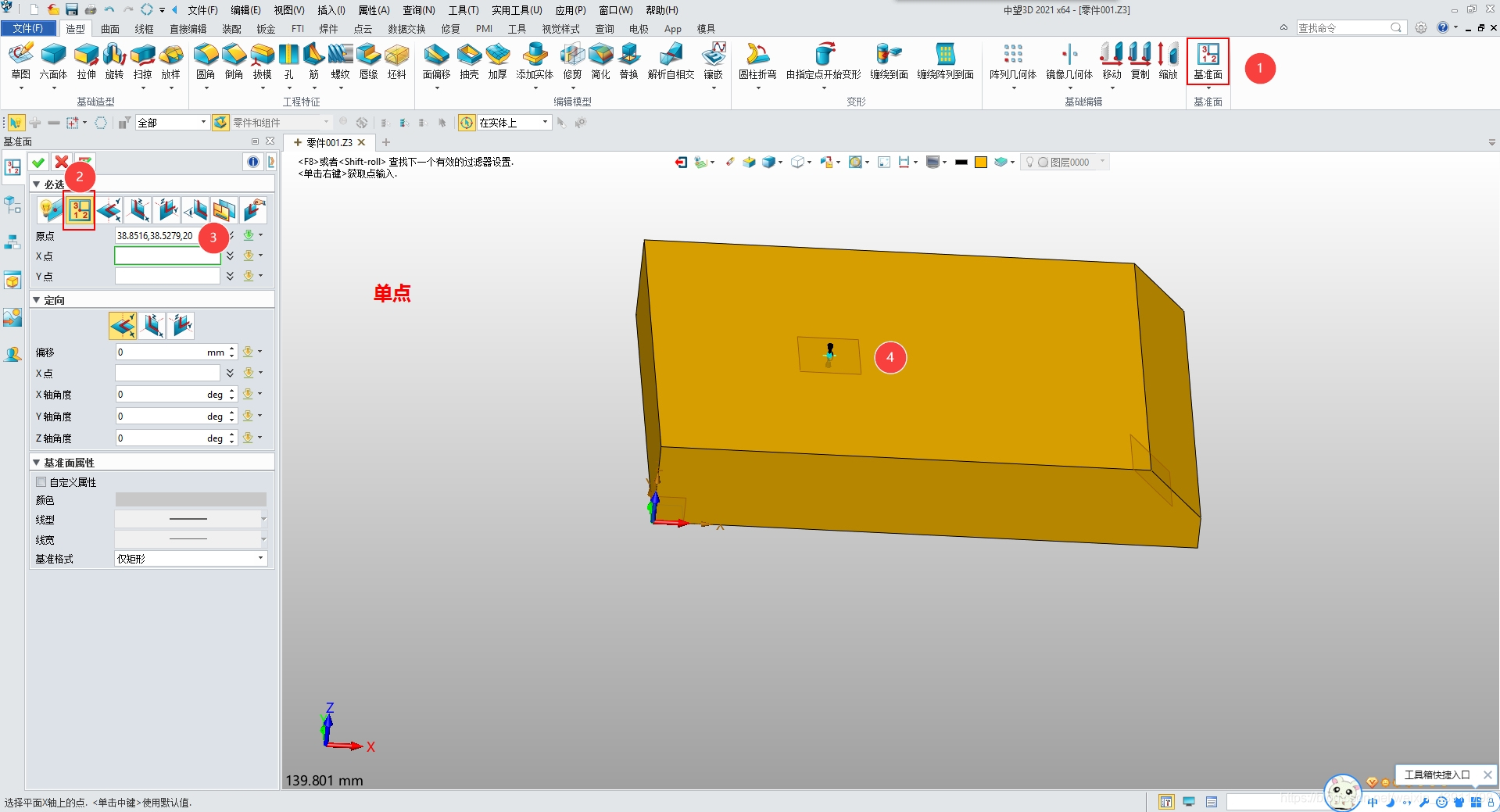

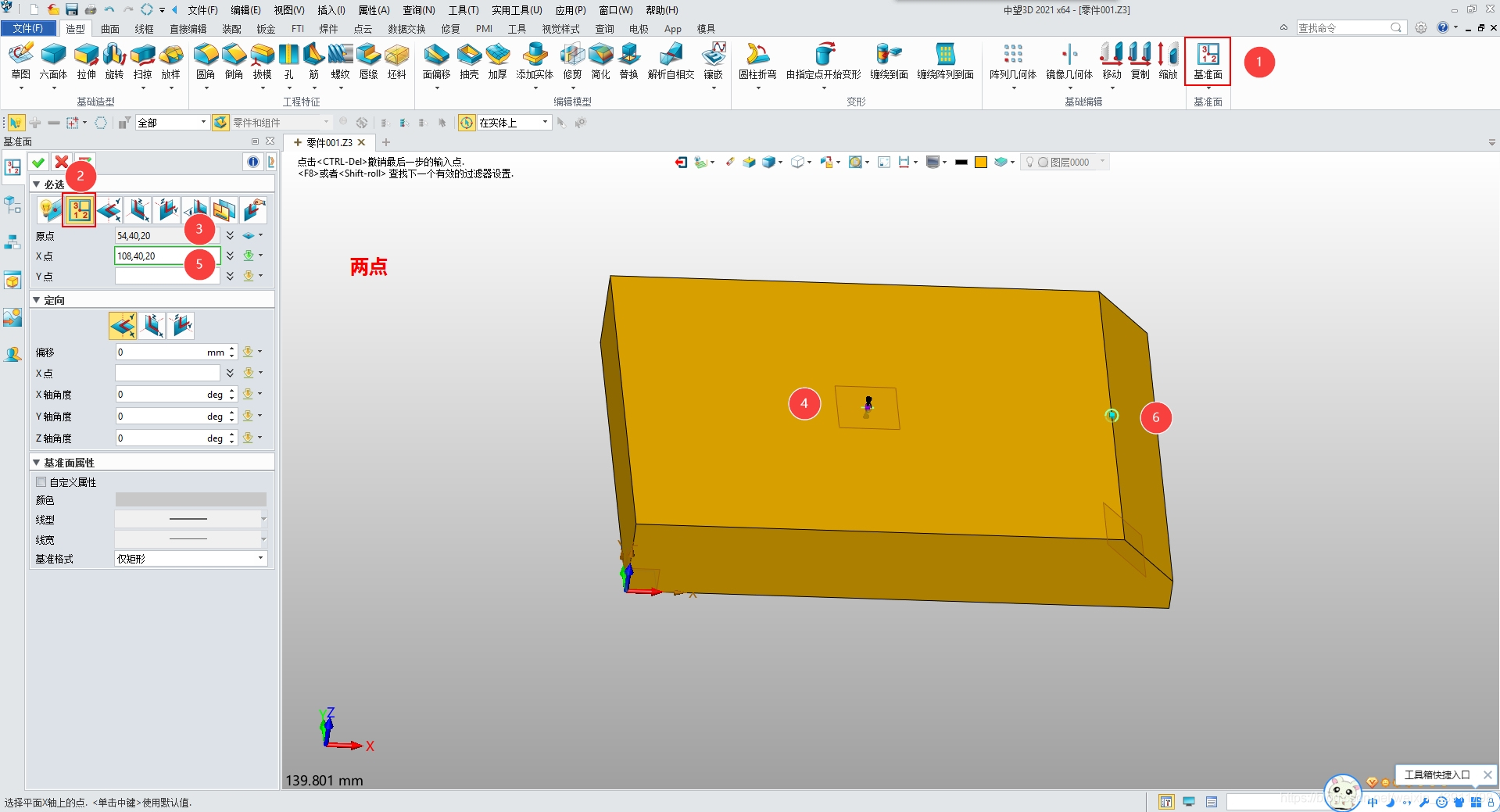

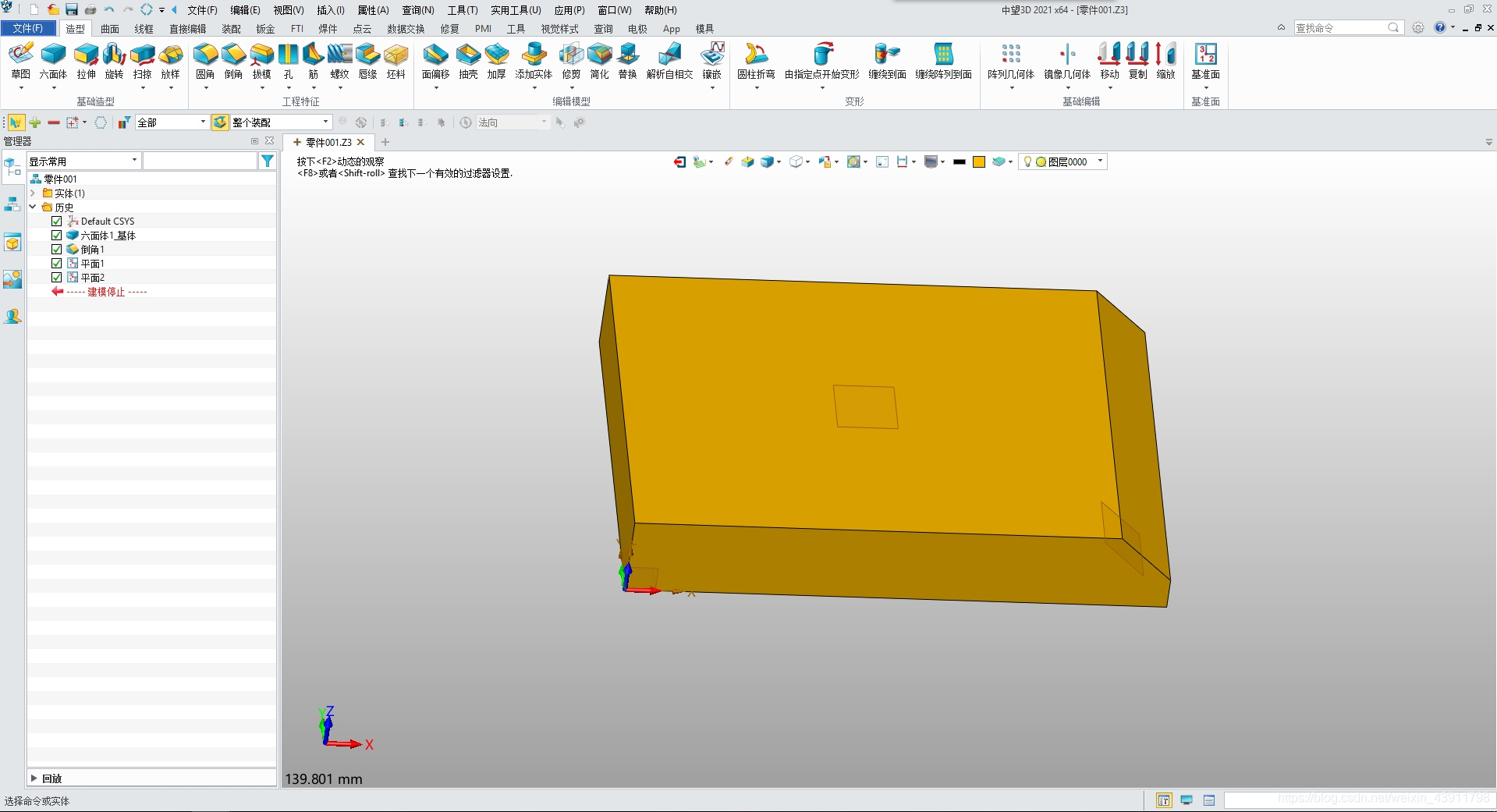

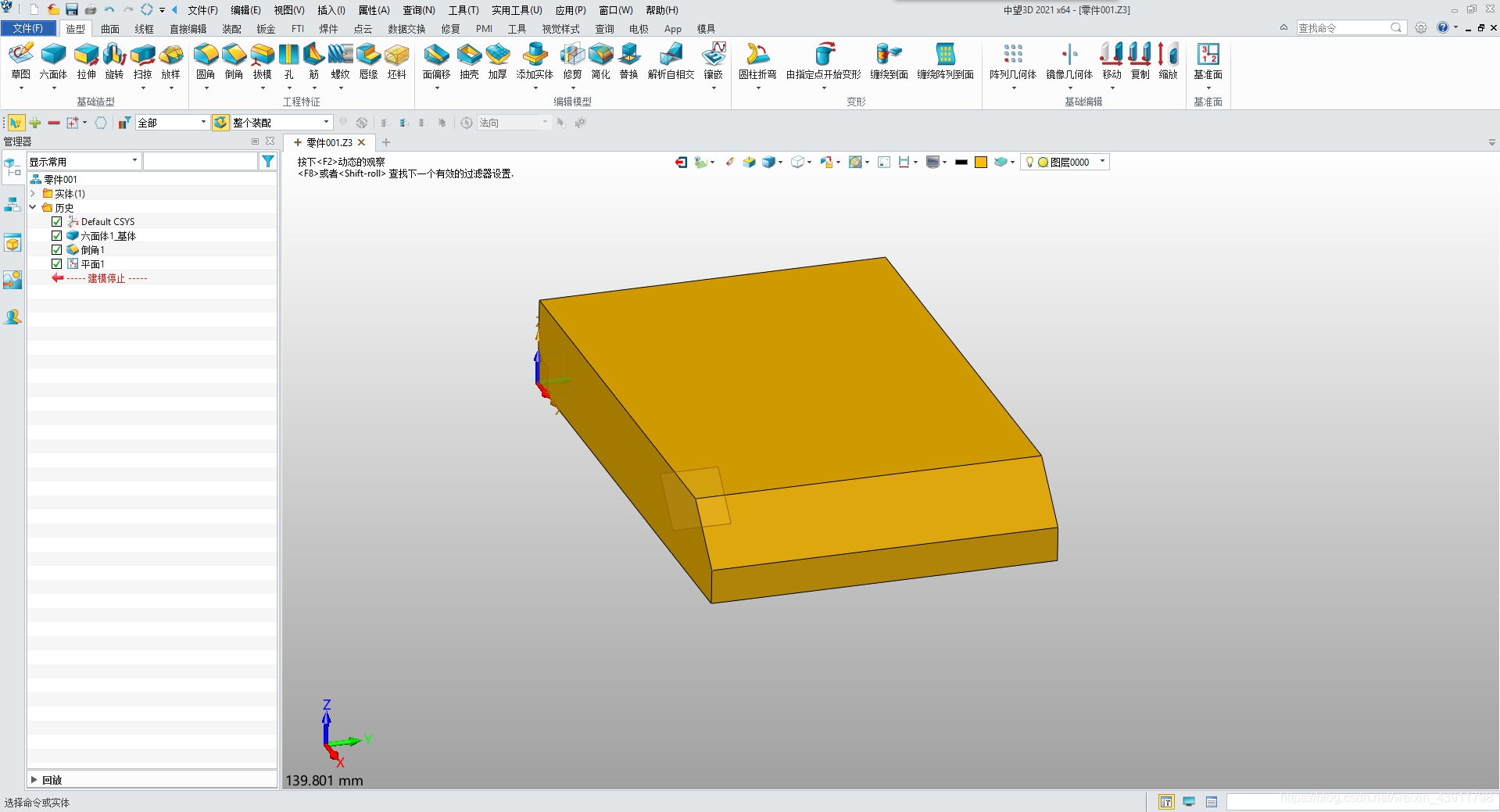

“3点平面”支持单点、2点和3点等3种定义方式来创建基准面。
“原点”定义后,在建基准面将平行于XY平面。此时,如愿意,可以就此完成整个命令的执行。也可以继续定义其他2个字段。
可选输入
对齐到几何坐标的XY面
对上述“平面”和“三点”法,使用此选项将新基准面与选定的几何坐标系的XY面对齐。
对齐到几何坐标的XZ面
对上述“平面”和“三点”法,使用此选项将新基准面与选定的几何坐标系的XZ面对齐。
对齐到几何坐标的YZ面
对上述“平面”和“三点”法,使用此选项将新基准面与选定的几何坐标系的YZ面对齐。
偏移
对上述“平面”和“三点”法,使用此选项指定要将新基准面从目标几何体偏移的量。

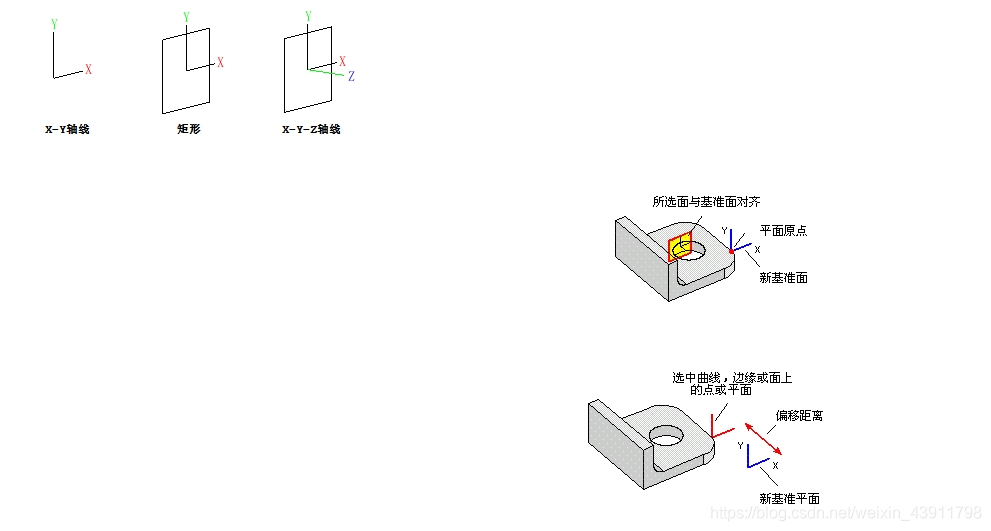

原点
使用此选项指定一个基准面的替代原点。若选中的参考几何体为一个面或曲线/边,该点将投影到几何体,且新的准面将在该点与之相切,若未使用该选项,则基准面则在面或曲线/边原来选中的点与之相切。
X 点
使用此选项选择一个用于确定新基准面X轴方向的点。Z轴由选中的几何体的法向矢量或一个选中基准面的Z轴确定。若未使用此选项,则规定Z轴与选中曲线、边或面的所选点处的U方向平行。
X, Y, Z轴角度
使用此选项指定新基准面X、Y和Z轴的旋转角度。
自定义属性
使用该选项设置基准面的颜色、样式和宽度。勾选该框,将直线属性指定给该基准面。否则,基准面使用用户配置里的属性。
基准格式
设置默认的基准面格式。选项包括:
