UG NX 10 打开STP装配体的解决方法

  有朋友提问，说是如何可以把很多文件组成的装配文件转变成单独的一个文件。。很多时候从proe或者其他软件导出的stp x-t 等，导入UG后是装配格式。。而且会自动生成很多的子部件文件。这对于喜欢所有操作都在一个文件下的UG用户来说很不习惯。至少我本人就比较讨厌装配格式。。很多命令都无法对装配体操作。下边就来介绍下如何把装配格式转变成我们习惯的单文件.....

以stp为例：

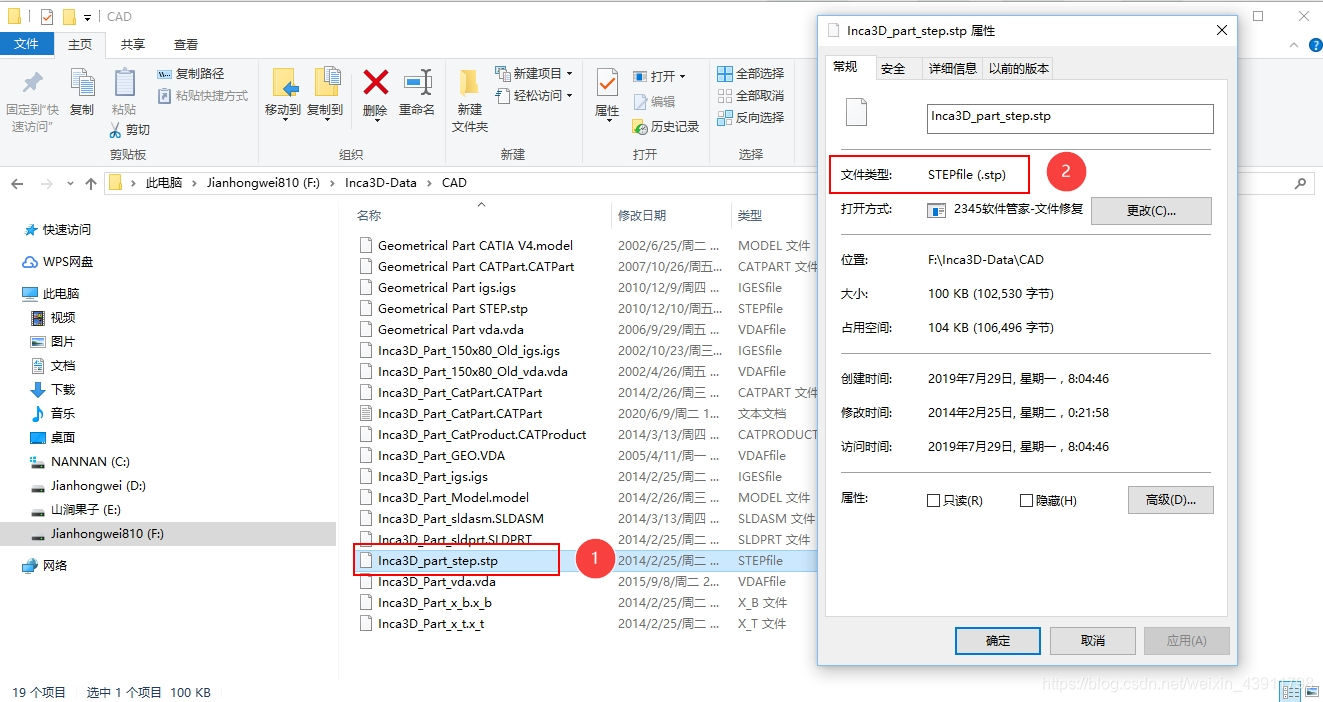

1.这是一个装配格式转出的stp格式 。。我们把它导入UG。

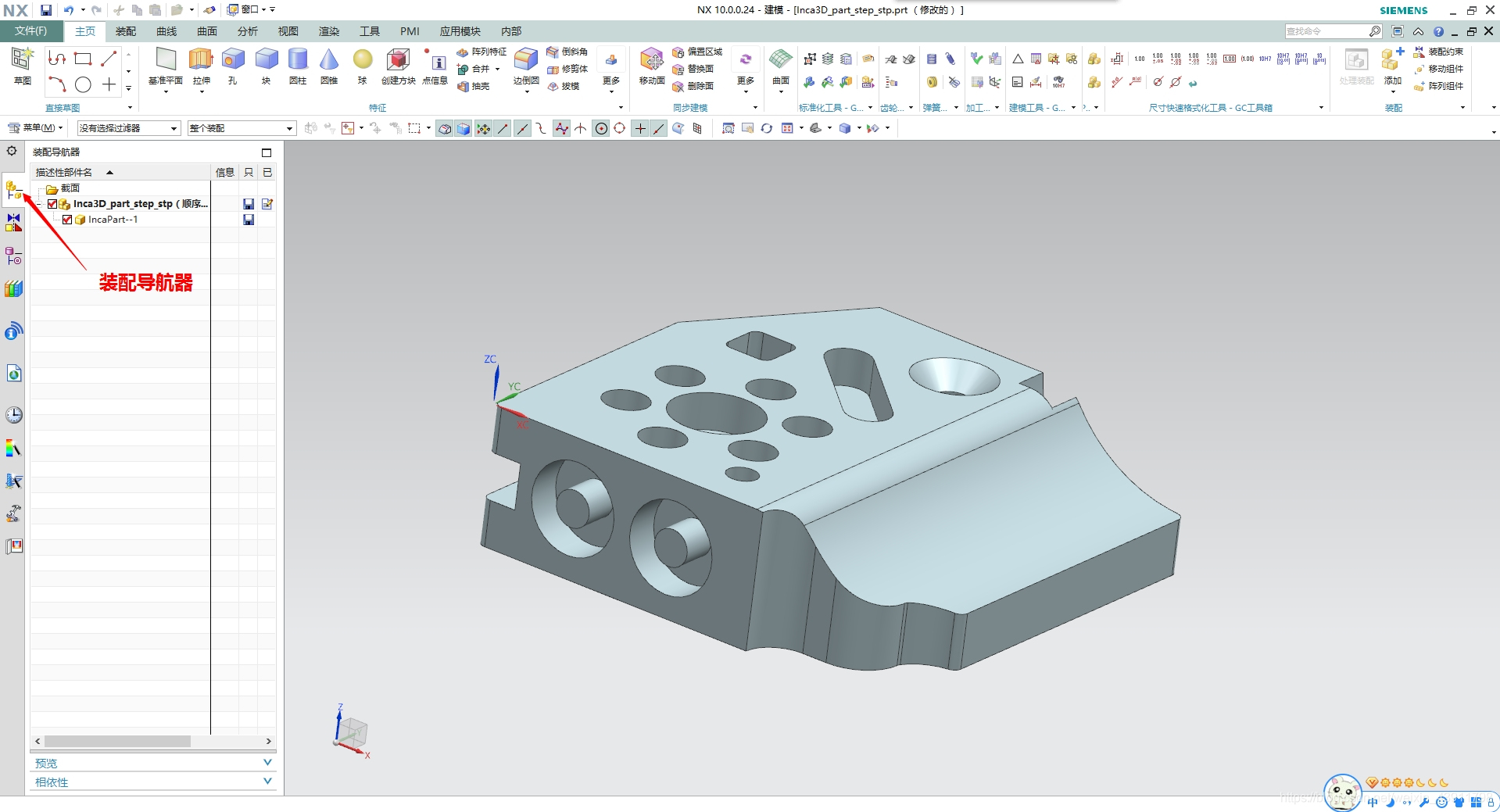

2.可以看到装配导航其中的装配关系，而在部件导航器中无任何东西.。

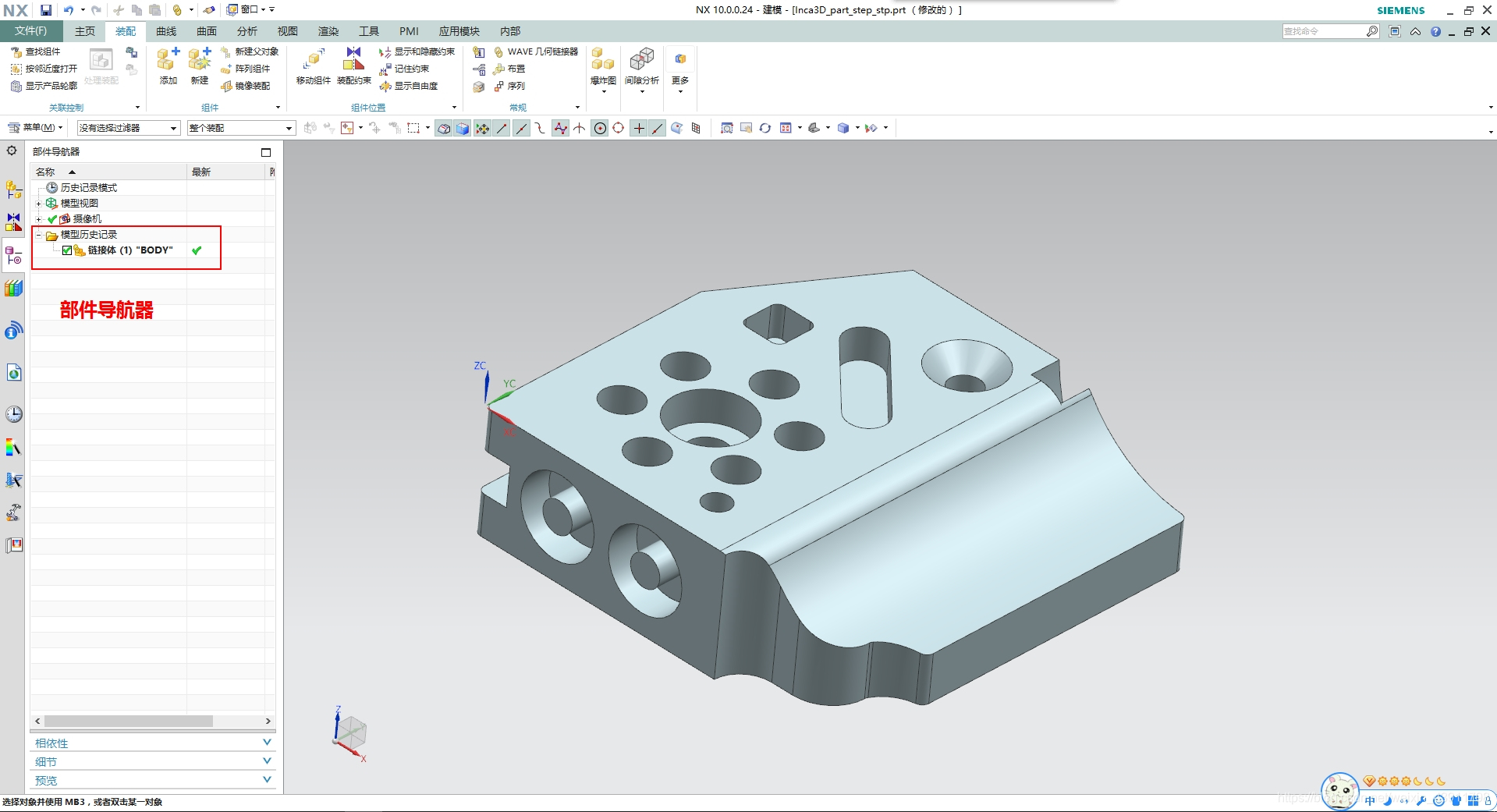

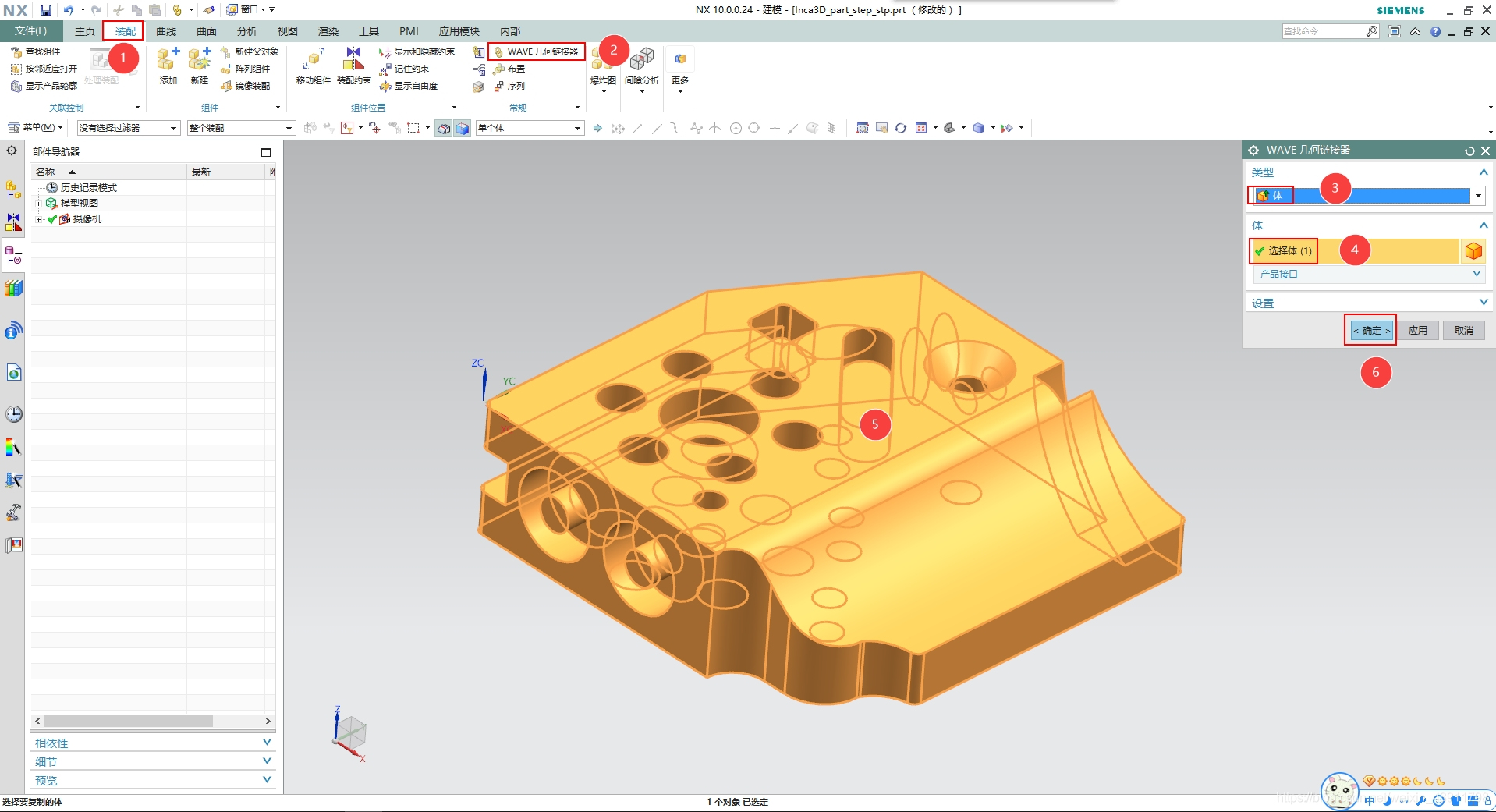

3.首先在装配工具条中找到“WAVE 几何链接器”，打开后，类型选择体。然后全选所有部件，完成后发现部件导航器中出现了很多 被链接的体。

而且仔细观察会发现图中的实体都成2个 重叠在一起 。

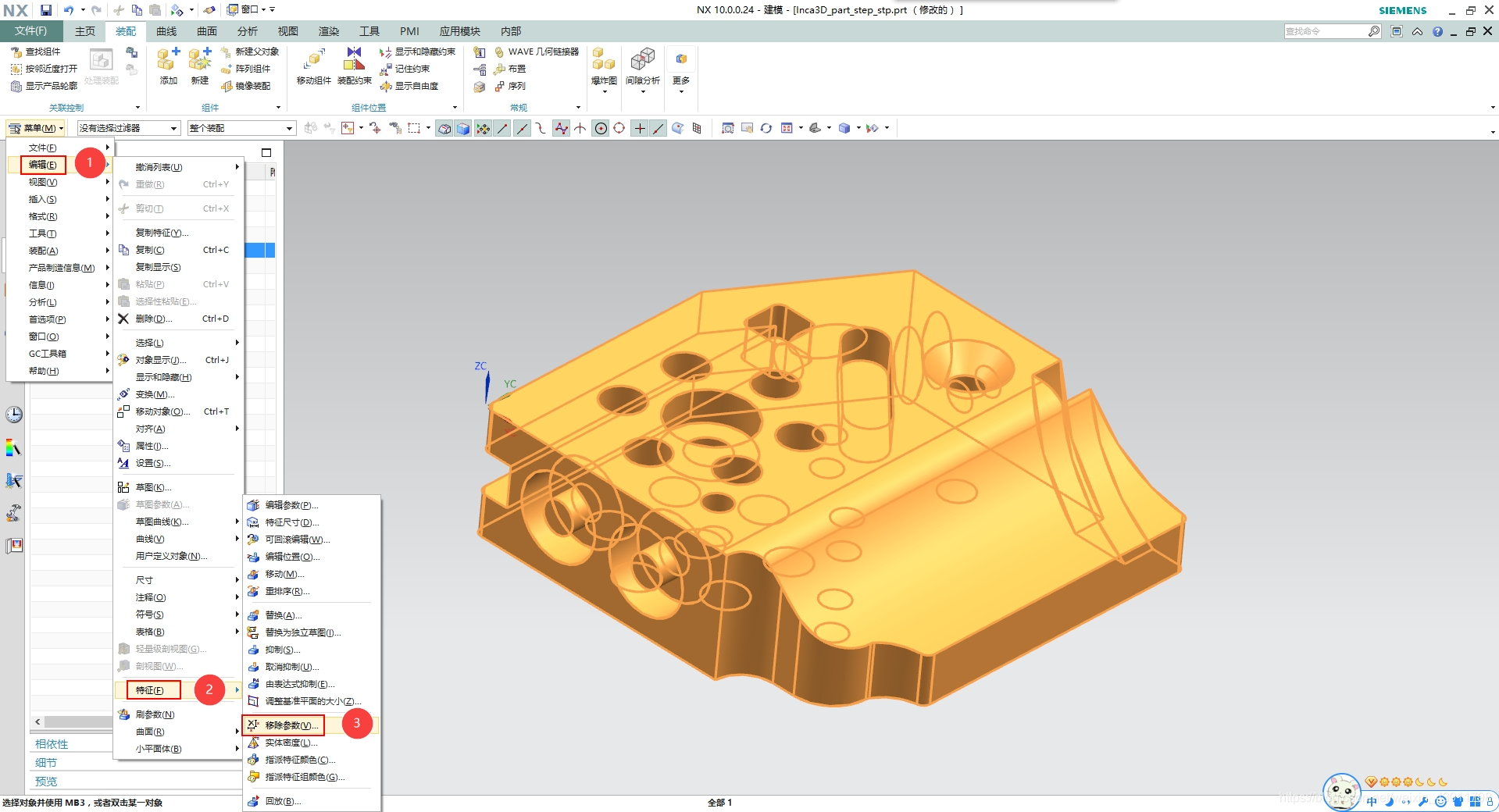

4.这就是我们提取出来的体 ，下一步 ，整体去掉参数

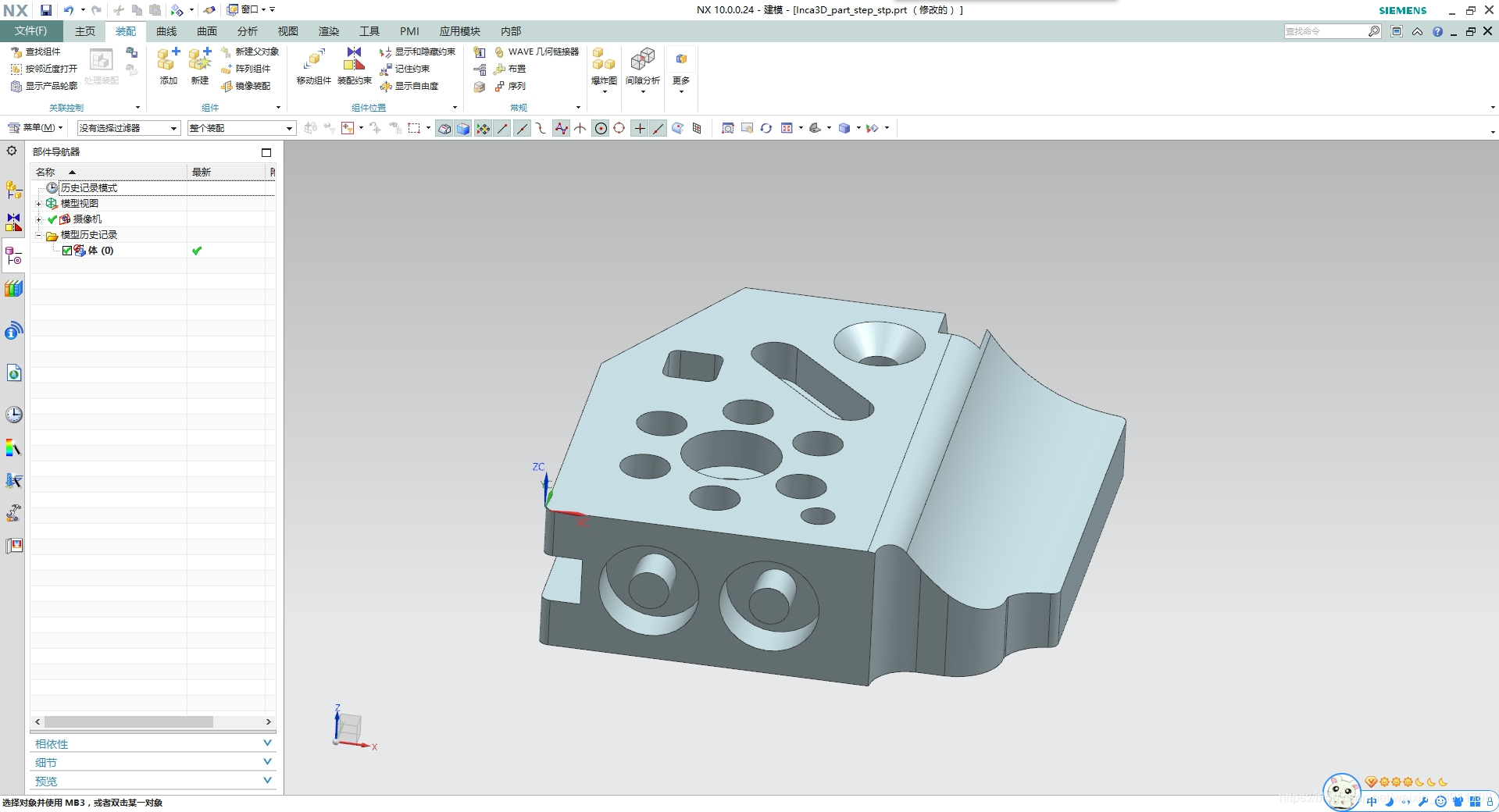

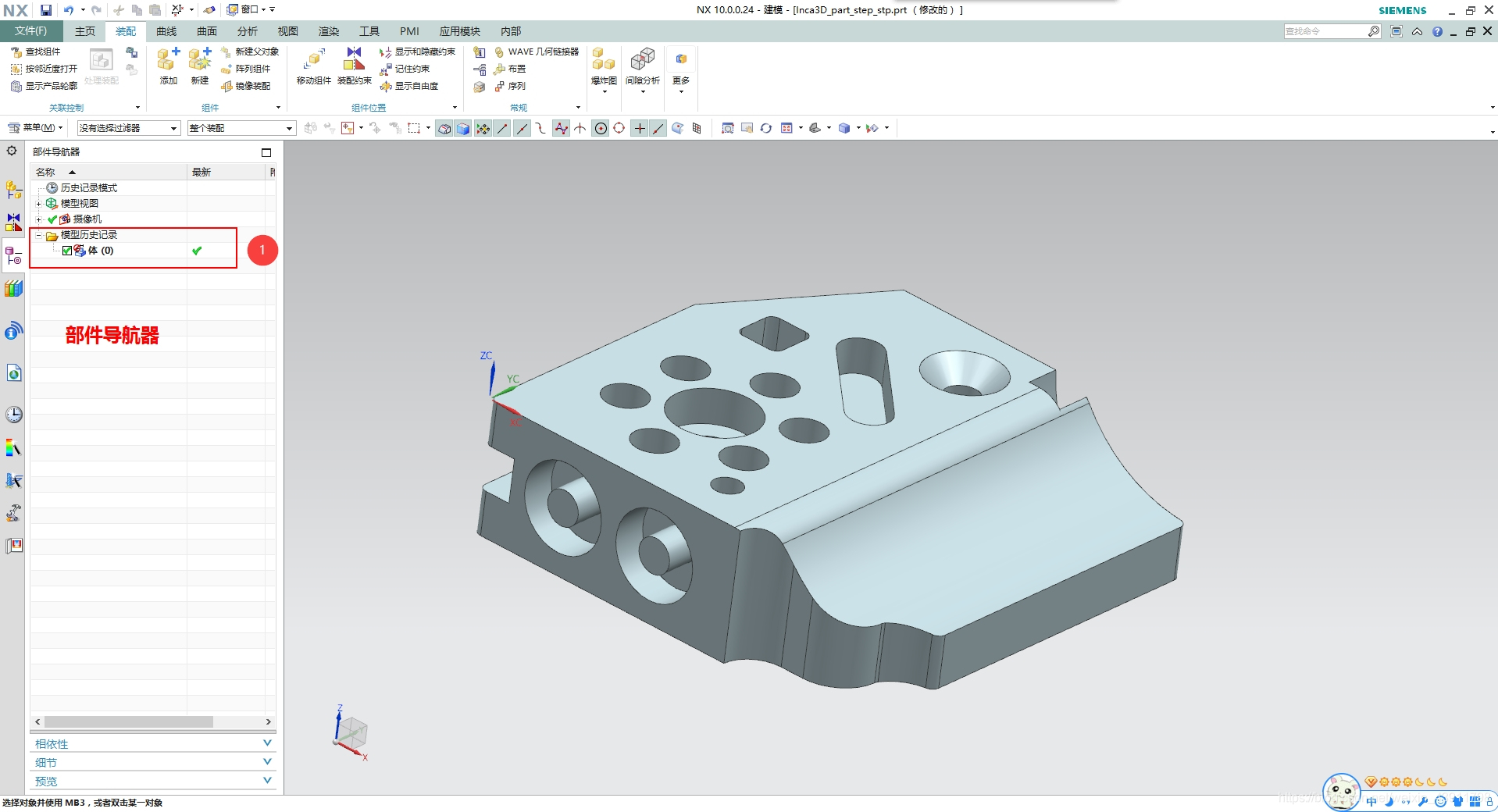

5.变成了我们熟悉的无参数的实体 。。

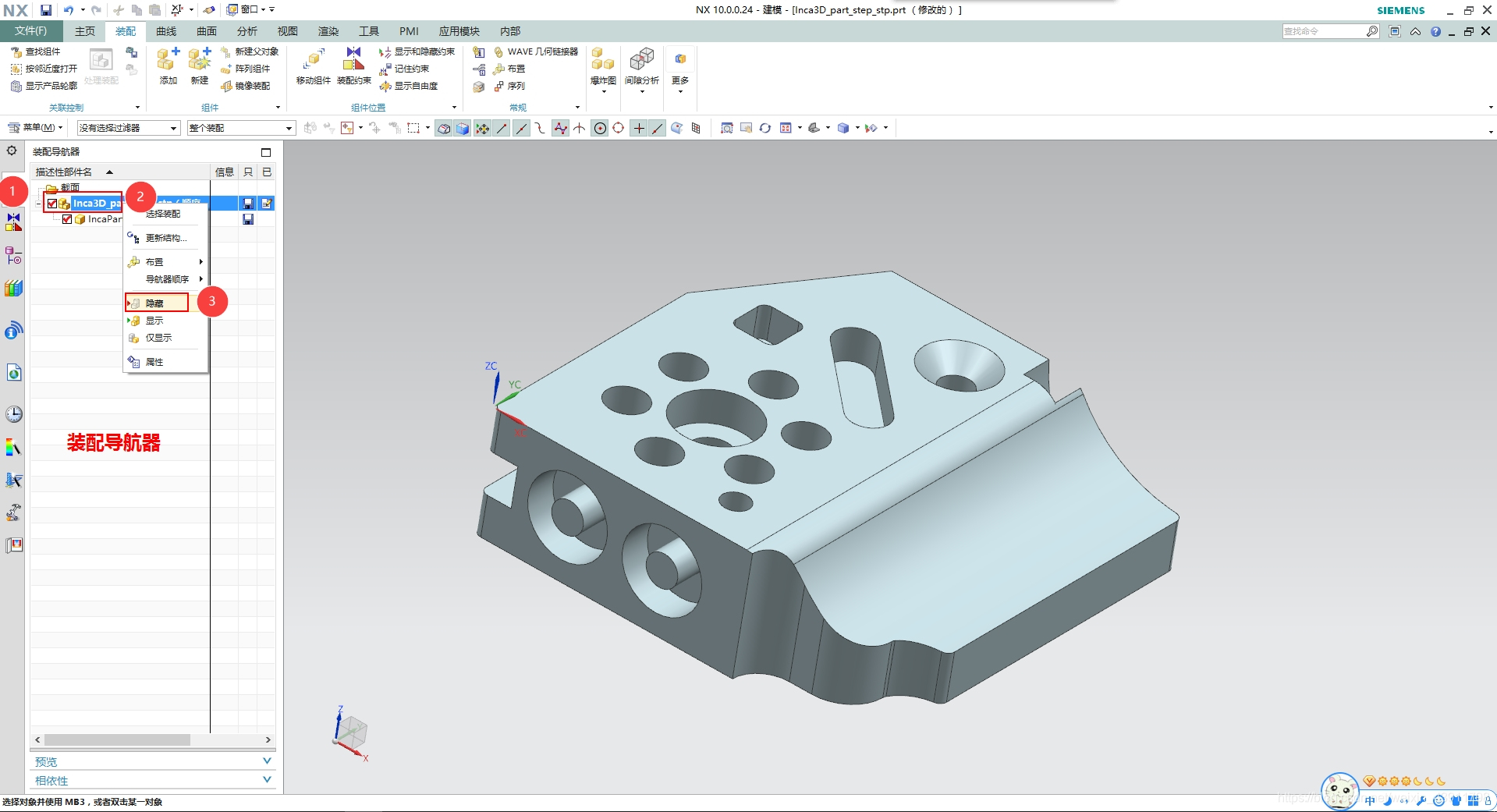

6.再然后呢，隐藏装配体或者就是要删掉原本的装配体 ，在装配导航器中全选，然后删除。
