中望3D 2021 新增工程图“点表”与“尺寸表

路径：

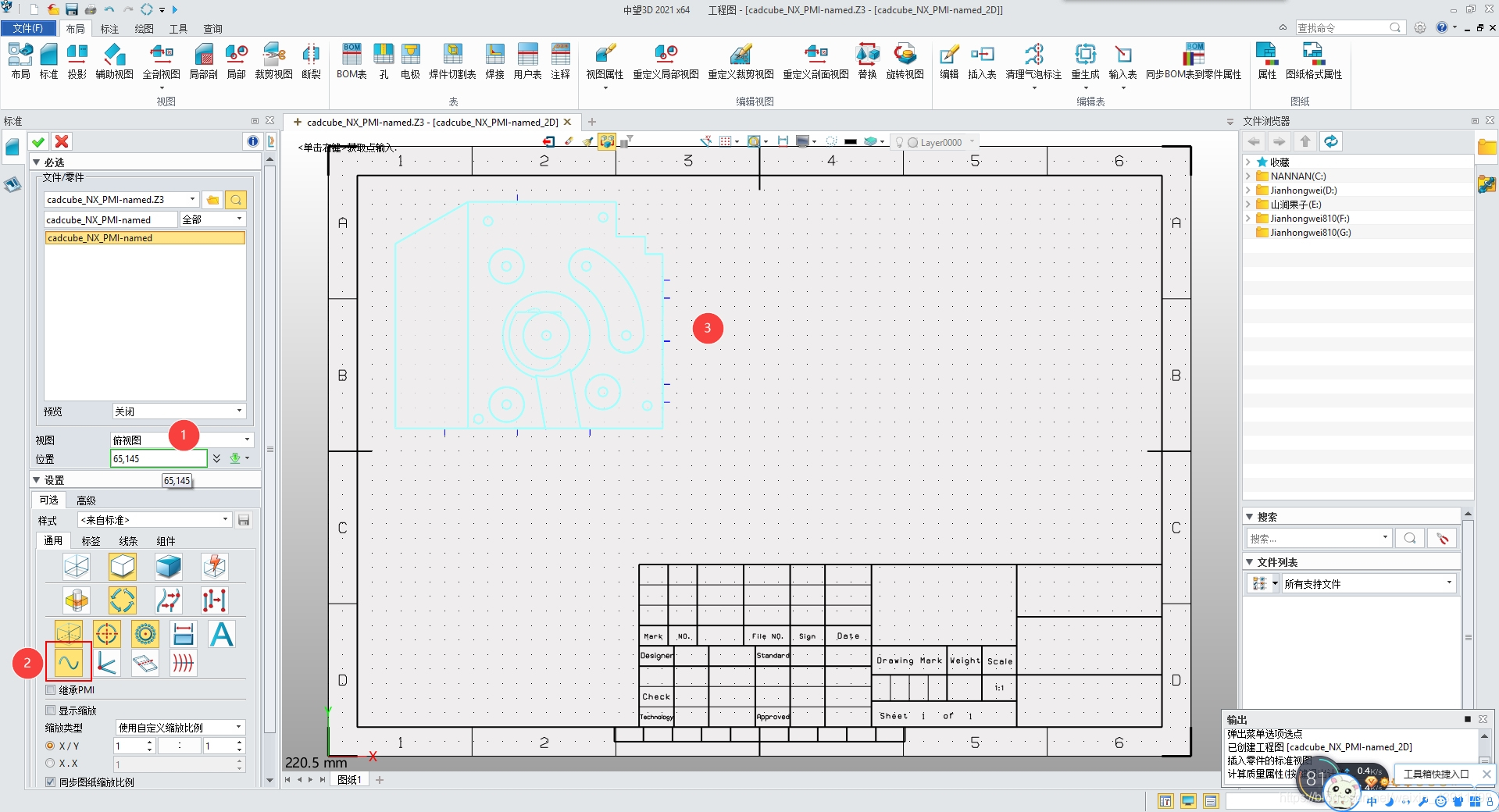

工程图环境>>布局>>表>>注释

中望3D 2021功能教程 新增2D工程图功能

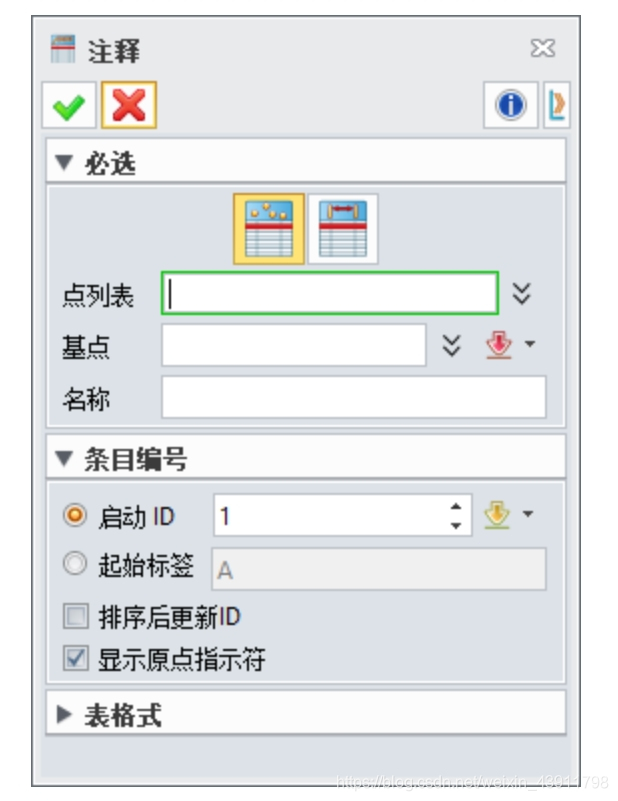

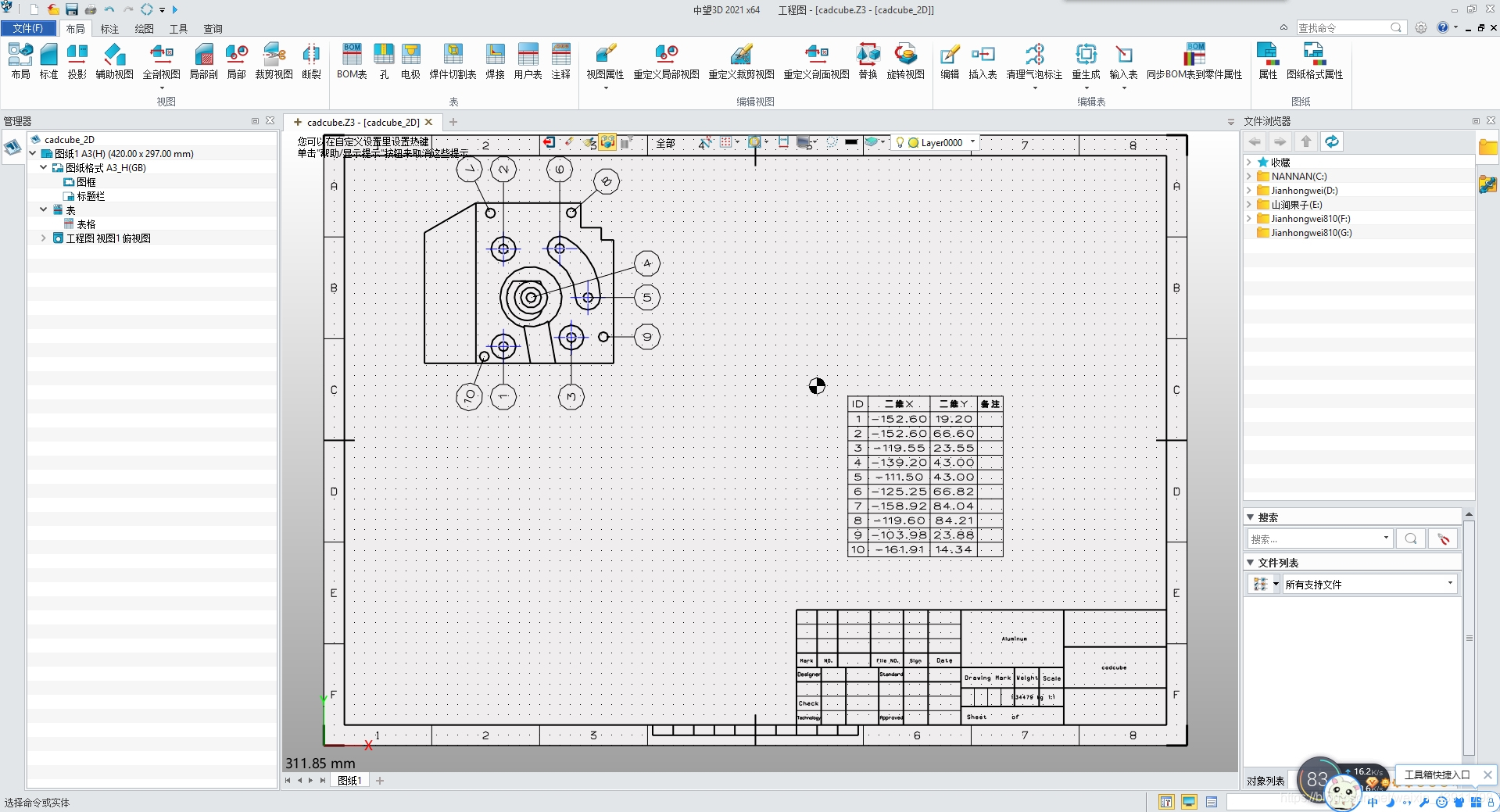

点表：用户提取点坐标的表格，用于将所选点的坐标值通过表格形式标记，同时类似BOM或孔表，支持气泡标签、支持表分割、表格样式。

点表具有以下特点：

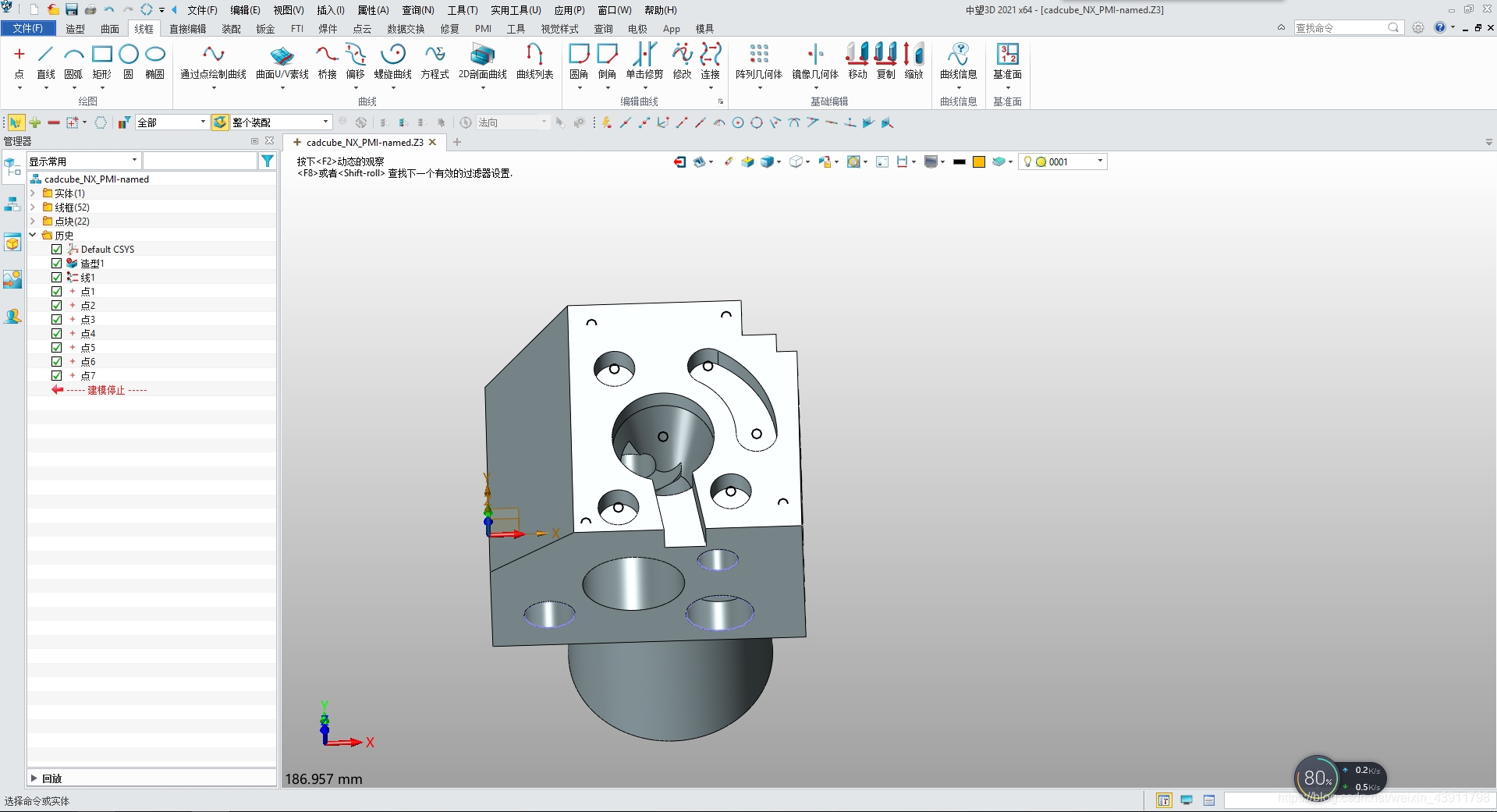

1）点表的输入对象为3D坐标点以及工程图中的非草图点。
2）支持点的2D坐标和3D坐标提取。
3）当所选点中含有视图点的时候，默认参考点为3D坐标原点，当所选点中不含视图点的时候默1考点为2D图原点。
4）当所选点中含有视图点的时候，参考点和视图点都会随着视图的移动而移动，反之则不会。
5）当点表中含有不同视图的点时，默认参考点优先顺序按照视图的生成顺序。
6）类似BOM或孔表，支持气泡标签、支持表分割、表格样式。

2.尺寸表

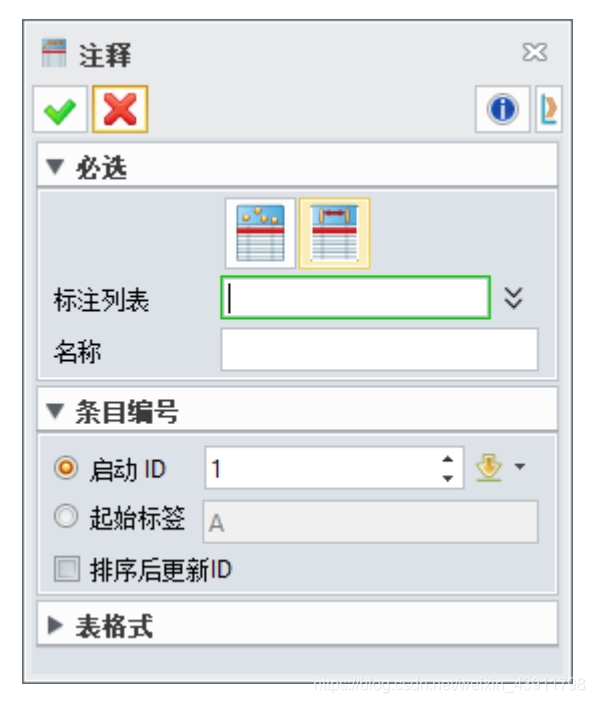

尺寸表：对图纸中的尺寸按顺序标号并列表。
尺寸表具有以下特点：

尺寸表具有以下特点：
1）表格中尺寸值一项将包括尺寸的所有内容，例如半径R、角度、螺纹M和深度等符号等不仅仅是数值。
2）尺寸id可以随着视图和尺寸的移动而移动。
3）尺寸与表格对应关联，尺寸发生变化后，表格也会随之更新。
4）当某一尺寸丢失后，尺寸将会变红，表格中的对应行保留。
