AC-DMIS 5.3自动测量点（批量测量）

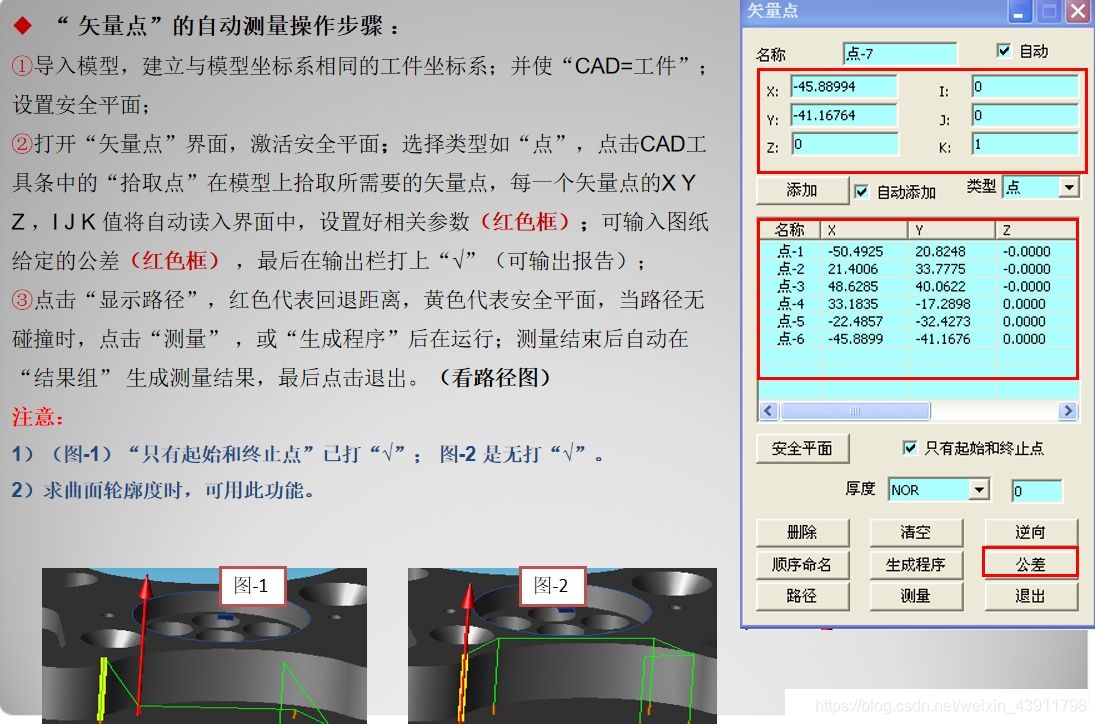

“点”的自动测量操作步骤

1.导入模型，建立好坐标系。

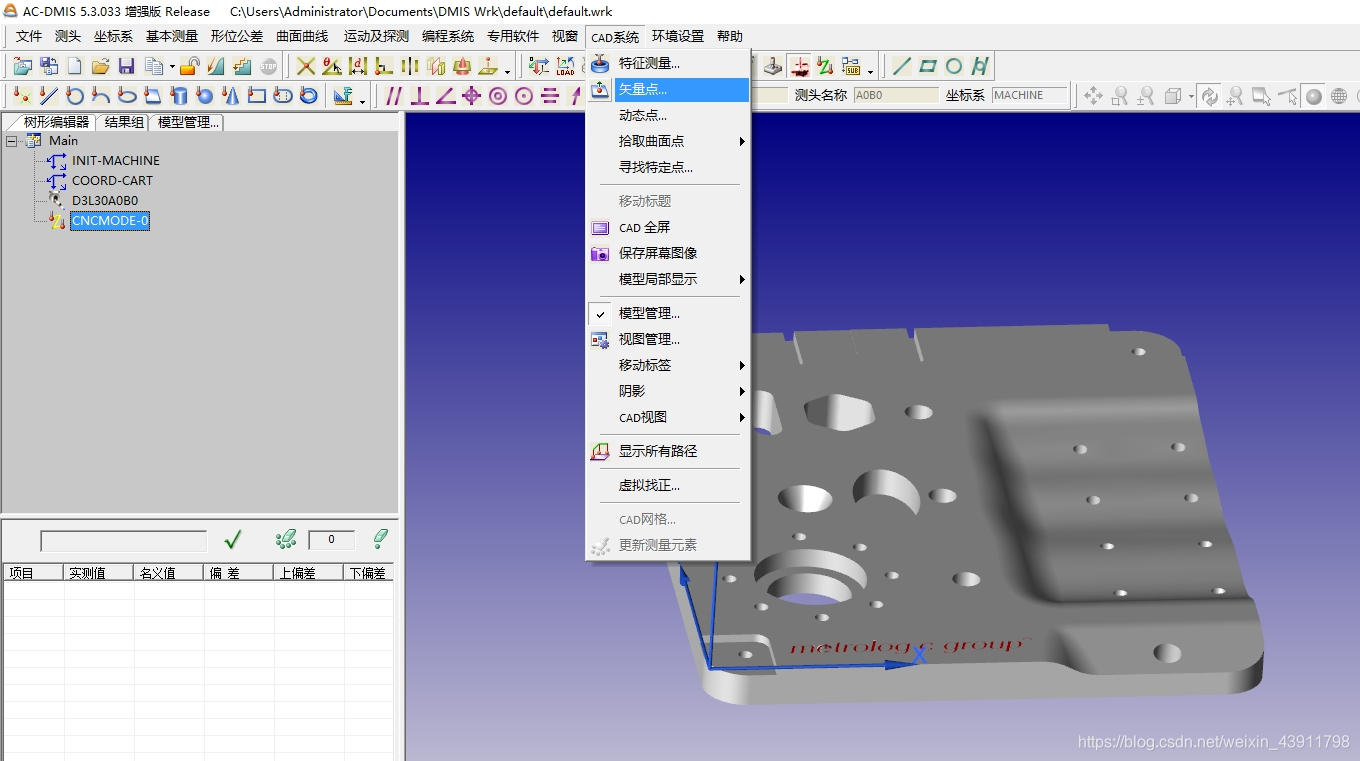

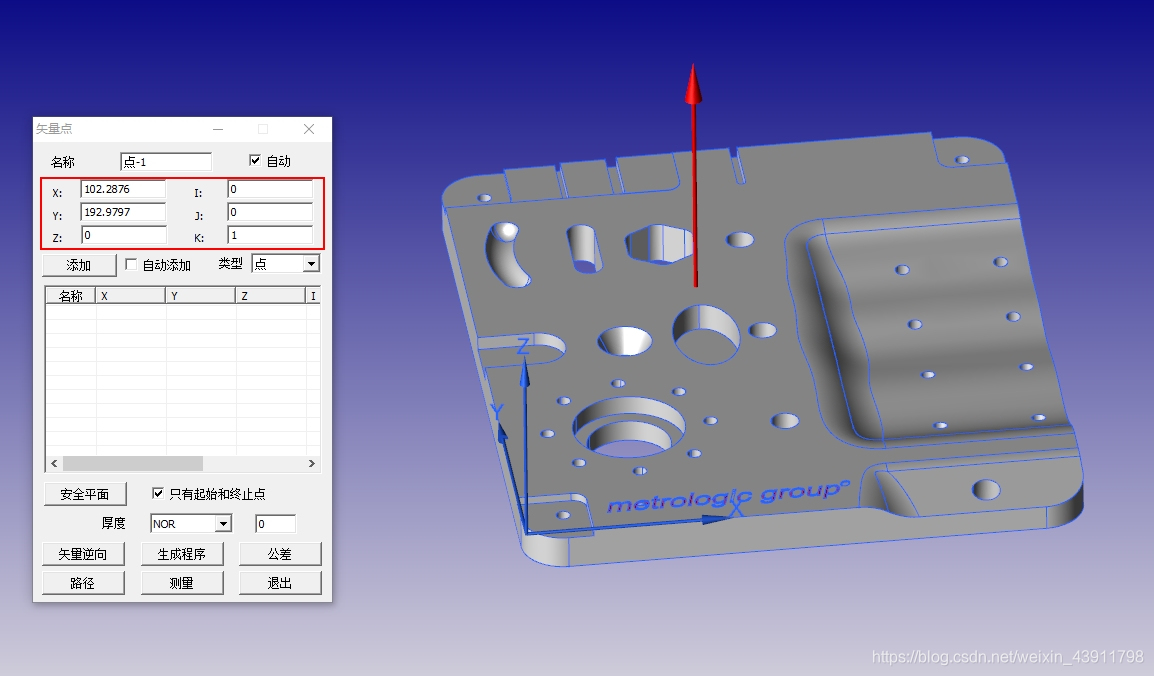

2.打开“矢量点”界面，选择类型如“点”后点击CAD工具条中的“拾取”在模型上拾取一个矢量点，则此点的XYZ,IJK值将自动读入到如（图2）所示的红框内。

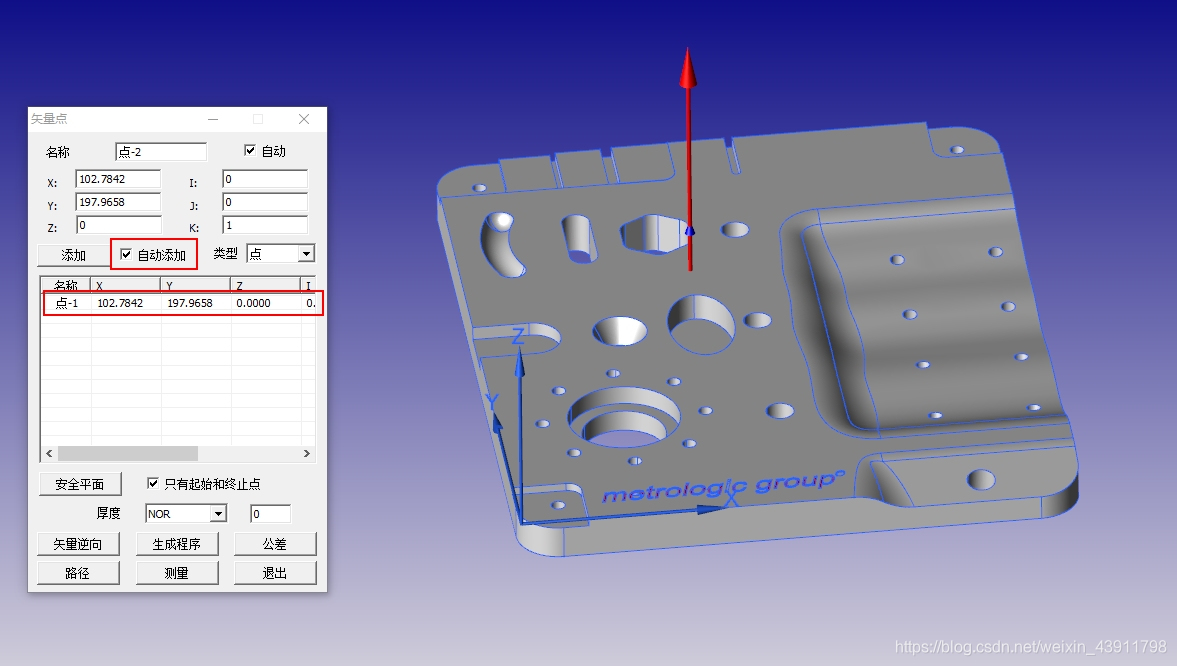

3.如果在如（图2）所示的界面内“自动添加”前打勾，则拾取点后点的XYZ和IJK将自动添加到列表栏内同时名称自动递增改变，如 （图3）所示。

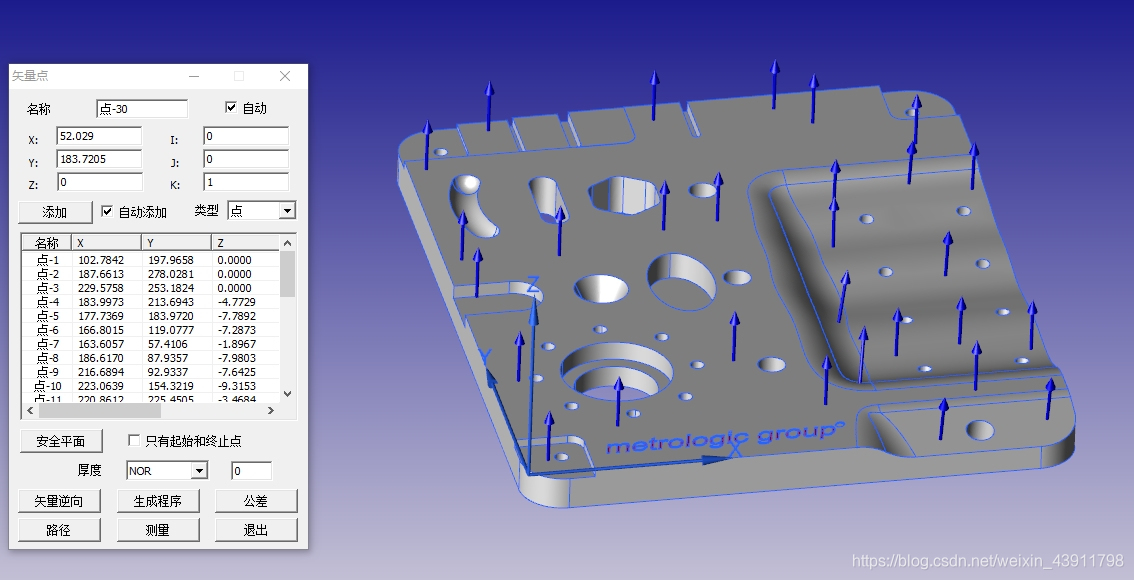

4.依照步骤3的添加方法，将需要的点添加到列表栏内，如（图4）。

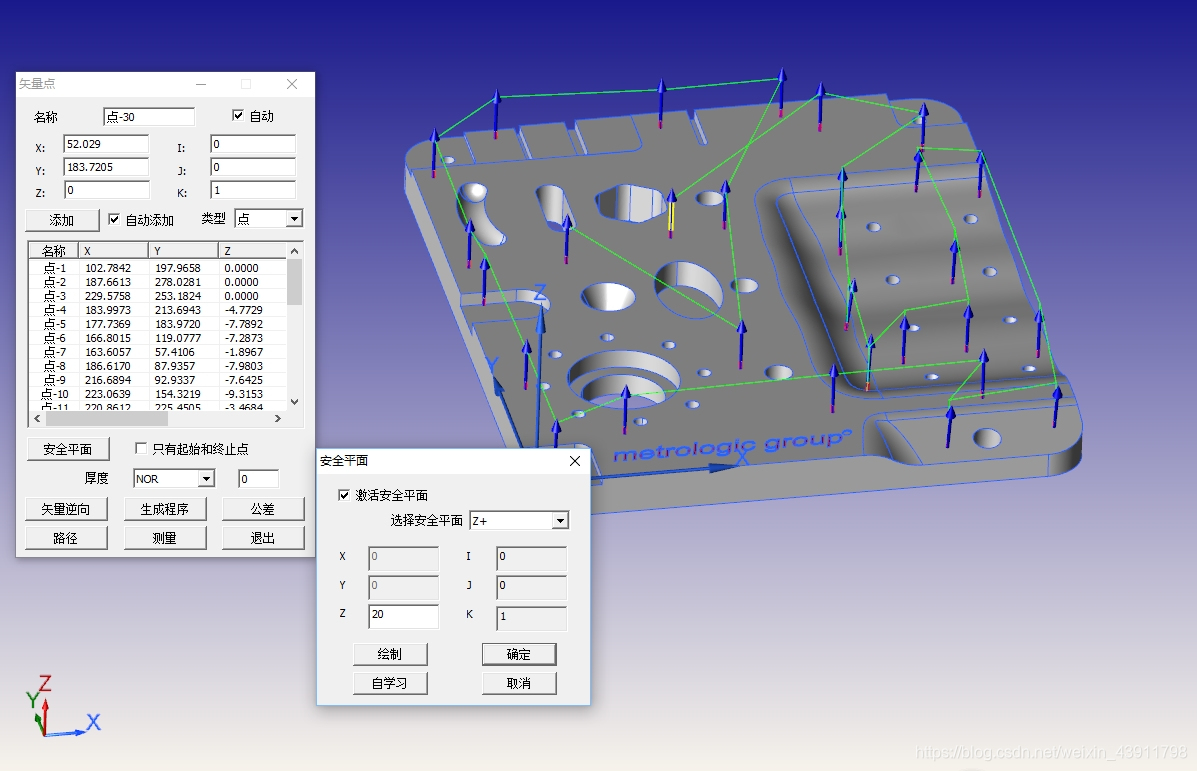

5.根据需要设置安全平面和公差等，然后点击“路径”，则矢量点的路径将全部显示在CAD模型上，如（图5）。

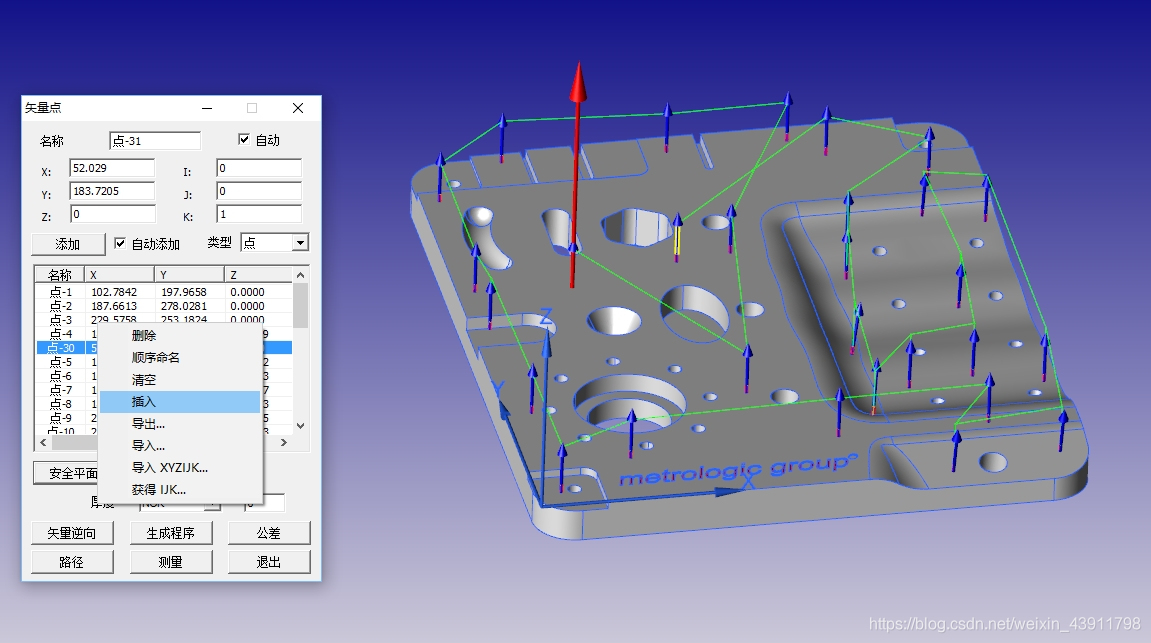

6.若中间有漏拾取的矢量点，先将自动添加勾掉后，在模型上拾取漏的矢量点后选择连接矢量点的位置，单击右键点击插入即可。如（图6)所示：

7.路径如无异常，点击“测量”机器将自动开始按照显示的路径进行测量，每测量一个点就生成一个矢量点的结果。

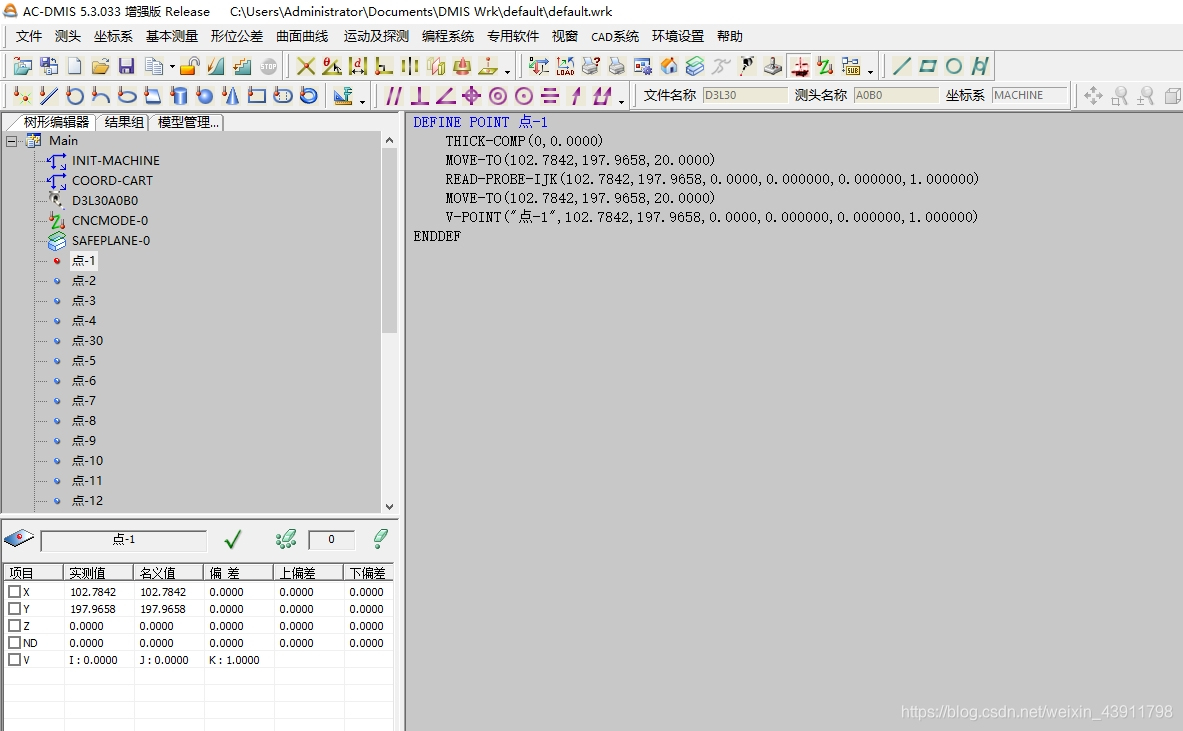

8.如果需要生成程序，请点击“生成程序”按钮，则列表栏内的全部矢量点程序将在树形编辑器中生成如（图7）所示。

手动测量操作步骤：

1.导入模型。

2.执行“矢量点的自动测量操作步骤”中的步骤2—5。

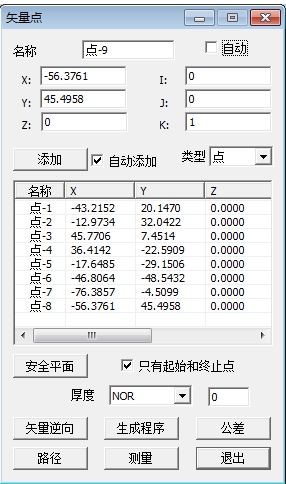

3.保证“矢量点”界面的“自动”前没有打上勾。如（图8）

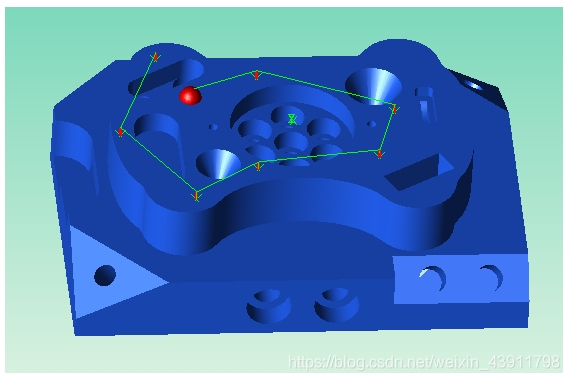

4.点击“测量”则CAD视图中将在模型上闪烁红绿交错的小球，提示采点位置如（图9）。

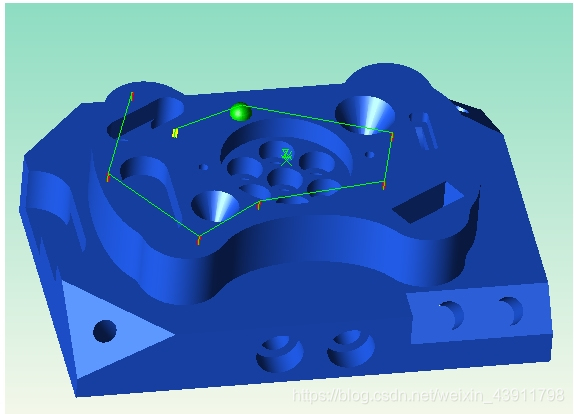

5.按照闪烁的提示位置，手动控制操纵杆，移动机器去测量，此点测完后生成一个矢量点的结果，同时软件自动提示下一个采点位置如（图10），直至列表栏内的矢量点全部测完。

6.如果需要生成程序，请点击“生成程序”按钮，则列表栏内的全部矢量点程序将在树形编辑器中生成，如（图6）。
