中望3D 2021“坐标标签”标注

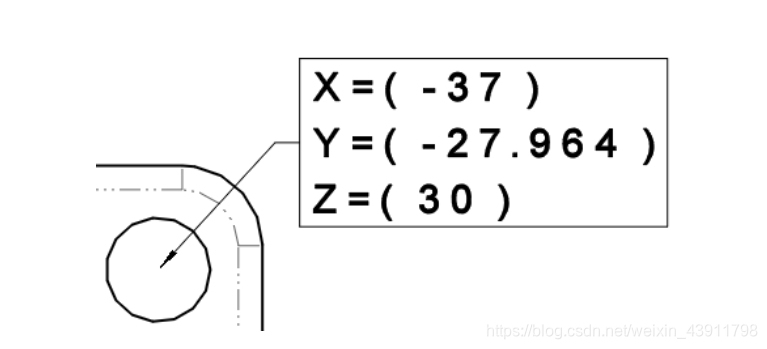

“坐标标签”用于基于选定的基点，标注出后续所选点的XYZ坐标值，如下图所示，其有如下特性：

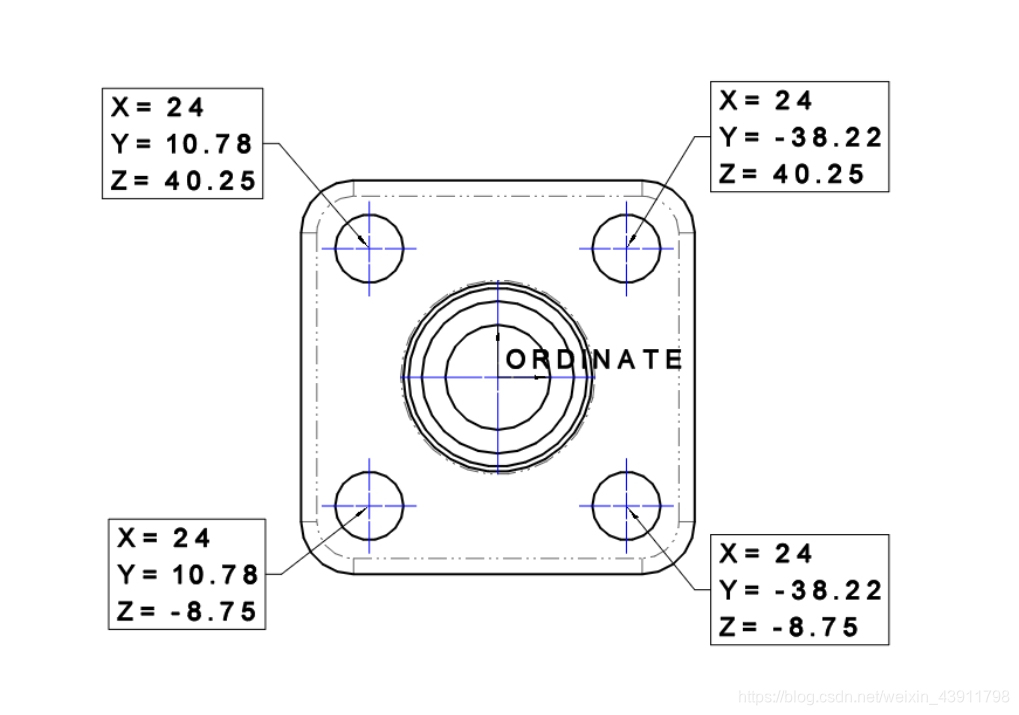

1，提供2种文本放置方式：文本自动放置和文本手动放置。

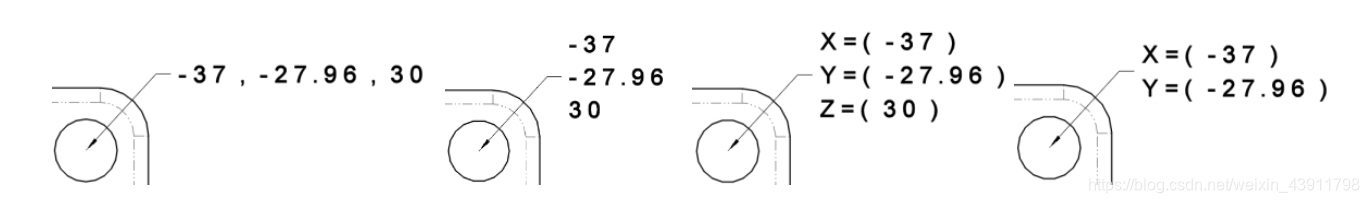

2，除了XYZ的数值是自定读取的，注释里的其他文本，用户可以任意定义，如XYZ坐标值可以使用不同的形式，如：

3，坐标标签的标注样式共用一般的“注释”标注，在此基础上增加了“小数点设置”和“包络框”2个选项。

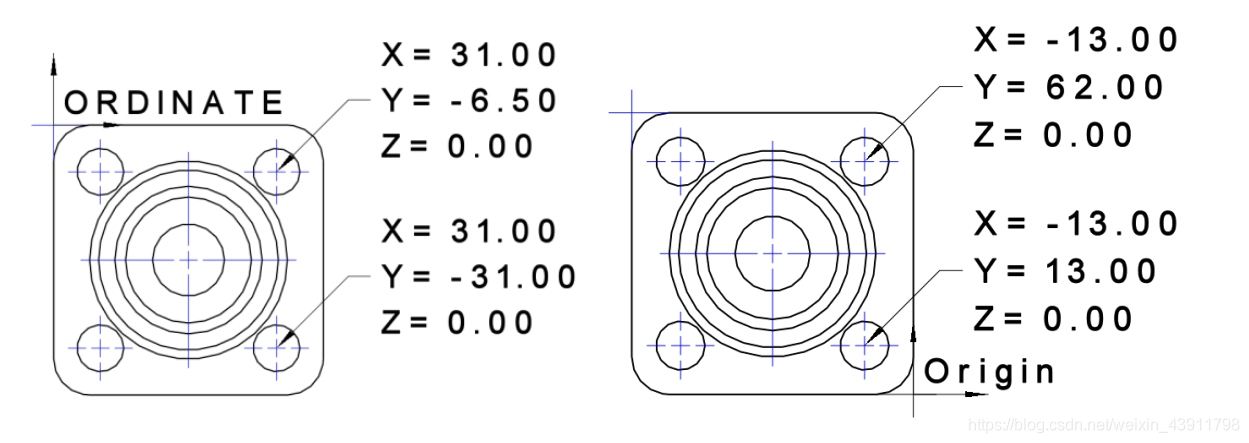

4.“坐标标签”的原点，将自动标记，方便识别，其标记文本可以双击修改，且拖拽移动此标记将修改基于此原点生成的“坐标标签”数值。删除原点，会把所有基于此原点的“坐标标签”都同时删除。

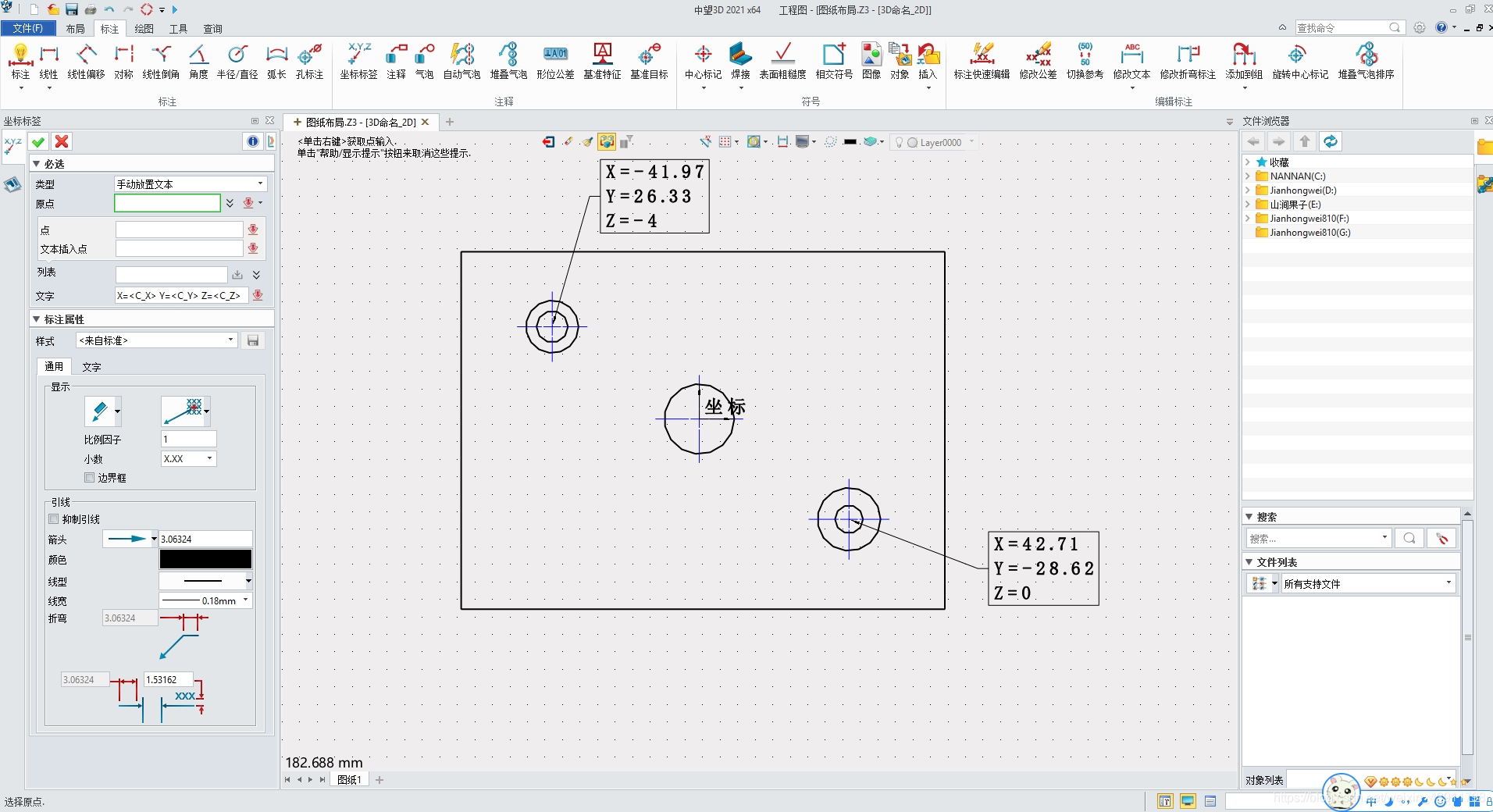

路径：

工程图环境>标注Ribbon注释>坐标标签
