中望3D 2021 草图阵列

路径：

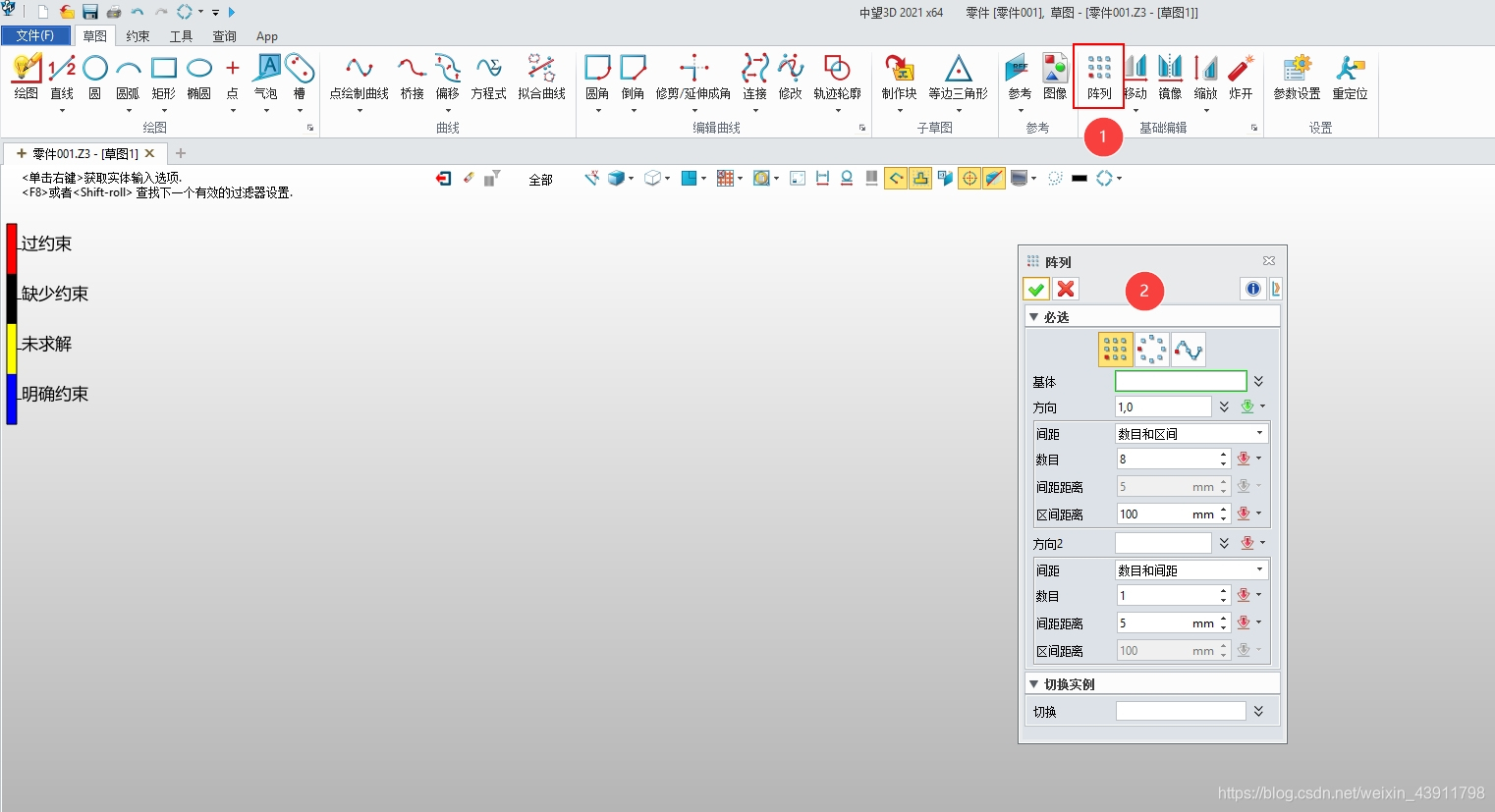

草图工具栏->基础编辑->阵列

使用此命令，可将草图/工程图中的实体进行阵列，包括线性阵列、圆形和沿曲线阵列。

切换：打开和关闭阵列内的实例。根据实例打开或关闭，回应模式将以黄色（打开）或红色（关闭）来显示实例位置。

在平面草图的绘制环境中包含线性阵列、圆形阵列和沿曲线阵列。

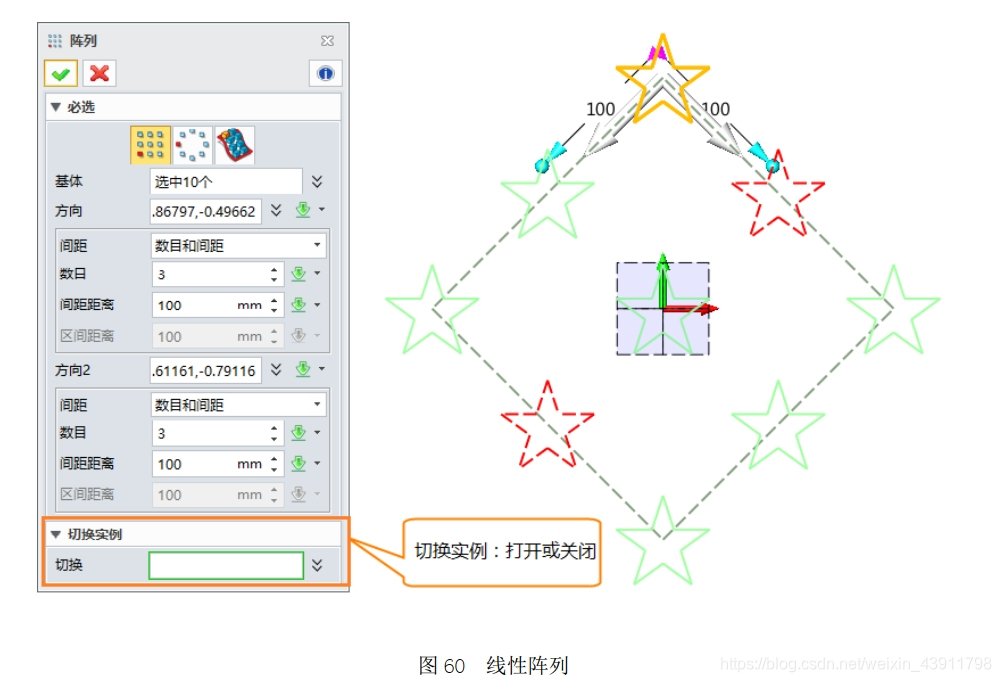

方式1：线性阵列
步骤01选择要阵列的实体。
注释：选择的几何图形以橙色高亮显示。
步骤02指定阵列方向同时设置阵列参数，如数目和间距距离。
步骤03】根据需求确定第二方向及阵列参数。
步骤04选择不需要的实例，将其切换为红色显示。

方式2：圆形阵列
步骤01选择要阵列的实体。
步骤021指定圆形的中心点。
步骤03设置阵列参数，如间距角度和区间角度。
步骤04选择不需要的实例，将其切换为关闭状态。
