UG NX 12 修改基准名称

最新推荐文章于 2025-01-20 17:01:15 发布
最新推荐文章于 2025-01-20 17:01:15 发布
阅读量1k 收藏
点赞数
分类专栏： 三维建模 UG NX
版权声明：本文为博主原创文章，遵循 CC 4.0 BY 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_43911798/article/details/113972542
版权
本文详细阐述如何在复杂模型中利用UGNX12调整基准特征名，提升工作效率。通过实例演示步骤，帮助读者理解修改命名的具体流程。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

UG NX 12会给每个基准特征自动命名，但有时在非常复杂的模型中，根据实际需要适当地将某些基准特征进行重新命名，将会帮助用户提高工作效率。

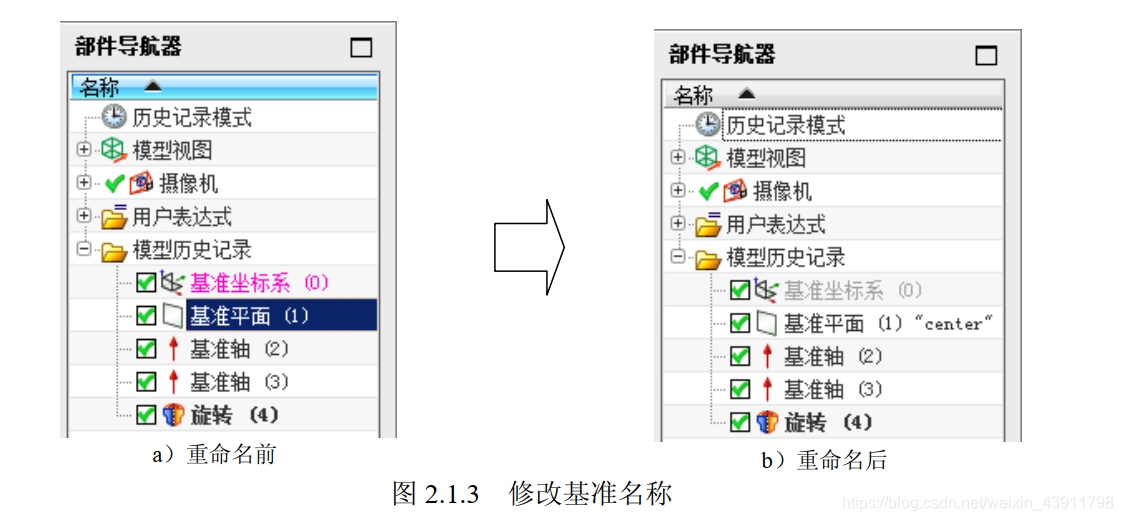

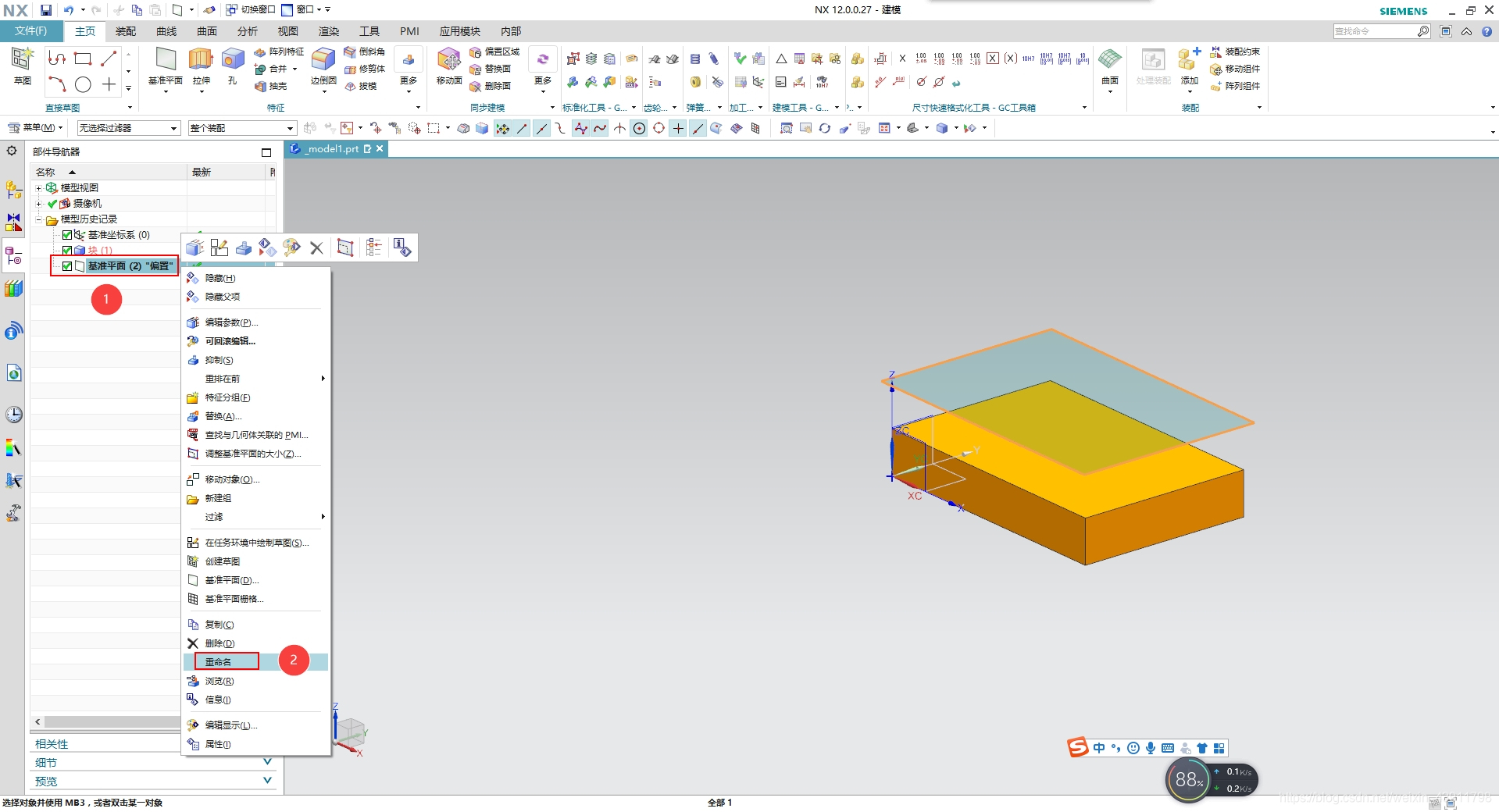

下面以一个具体例子来说明修改基准特征名称的一般操作过程。

在这里插入图片描述
在这里插入图片描述
