中望3D2022建模

产品的三维几何模型创建是整个产品设计过程中最重要和基本的工作之一。不仅是因为建模过程中重要的设计信息会被加入其中,更是因为很多后续应用都将基于产品的三维几何模型数据展开。这些后续应用包括计算机辅助工程(CAE),工程图创建,计算机辅助制造(CAM)等。

为了使你能够更快更好的在中望3D上进行建模,本章首先介绍基本的建模概念,接下来介绍主流的建模方法–参数化建模。然后将中望3D建模过程中的一些关键设置和注意事项逐一介绍。

4.1基本建模概念

4.1.1基于特征的建模

基于特征的建模是一种将特征视为建模基本单元的模型创建方法,即三维模型可以用各种不同类型的创建出来。一般情况下,模型特征可以分为以下三种类型:

基准特征

基准特征通常是指基准坐标系,基准面,基准轴和基准点。

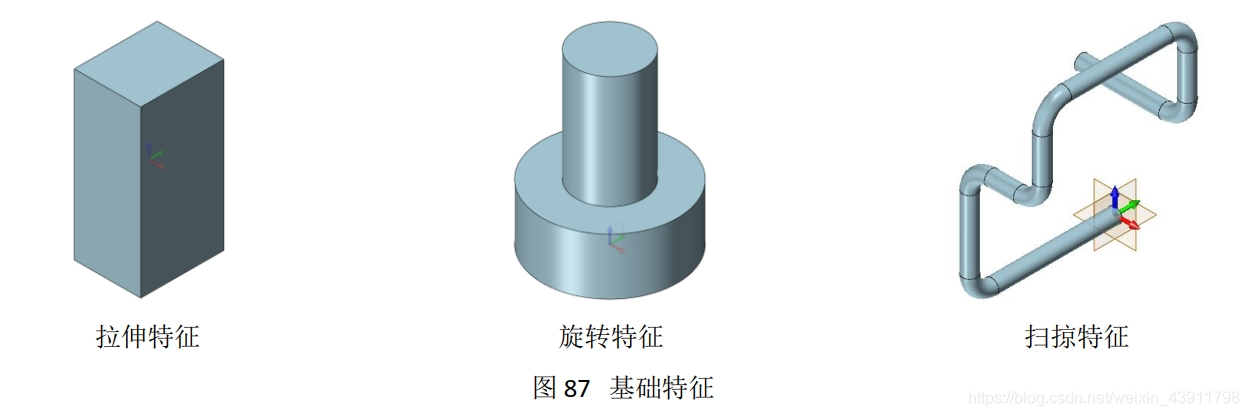

基础特征

常见基础特征有三种,它们分别是拉伸特征,旋转特征和扫掠特征。

在这里插入图片描述

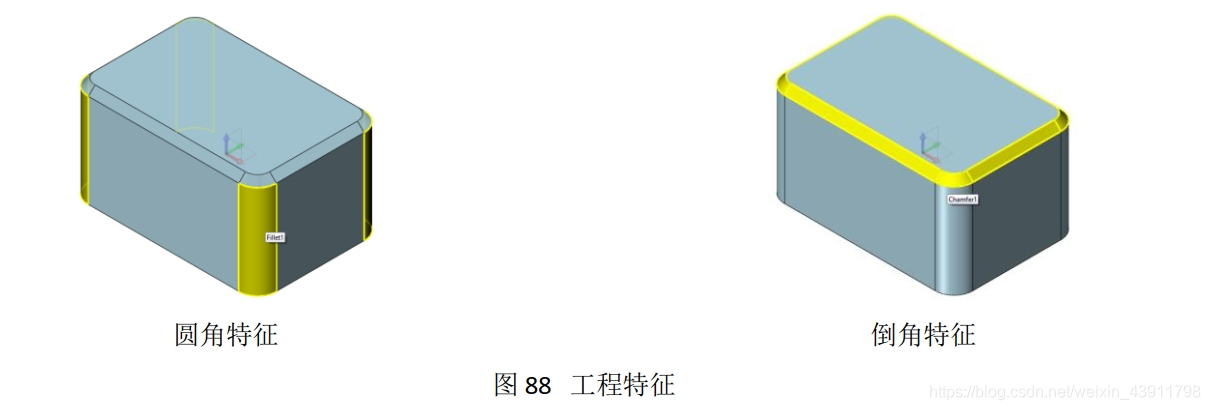

工程特征.

工程特征是指因为实际工程需要而创建的特征,例如倒角/圆角/拔模等。这些特征通常都有很强烈和普遍的工程应用背景。

在这里插入图片描述
4.1.2实体与曲面

三维几何形体通常有两种类型,一种是实体类型,一种是曲面类型,在中望3D内部是根据这个形体是否封闭来区分这两种类型。中望3D提供了独特的混合建模方法,可以让用户在实体和曲面之间自由的切换,如下图所示,当删除实体的一个面时,将自动变成曲面类型。

在这里插入图片描述
4.2参数化建模

4.2.1基于特征的参数化建模

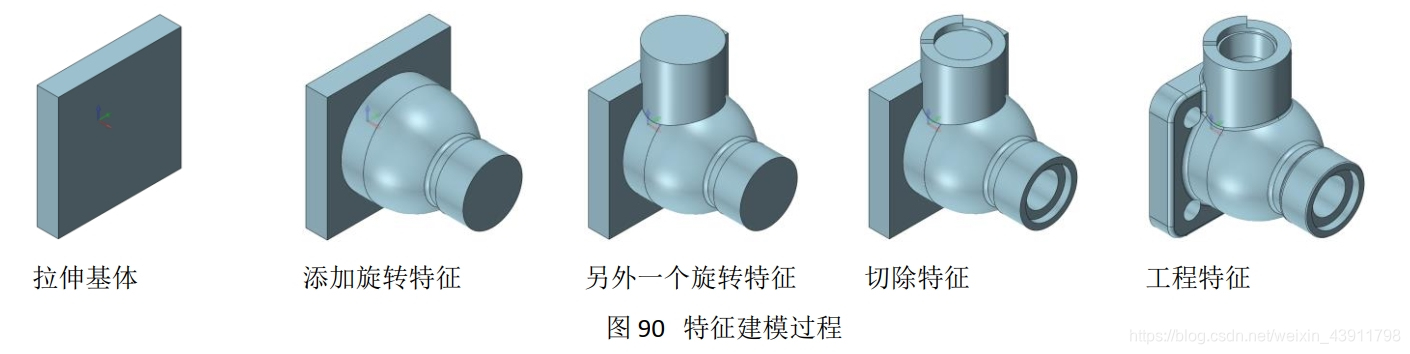

基于特征的参数化建模是指3D模型通过不同的特征创建出来并且用参数来驱动这些特征。因此,当修改这些特征的参数时,模型也会被快速修改和更新。下方一组图展现了球阀阀体特征建模的主要过程。

在这里插入图片描述
4.2.2参数化建模流程

通常情况下,参数化建模过程包括三个步骤,详细如下:

>定义参数(变量和表达式)

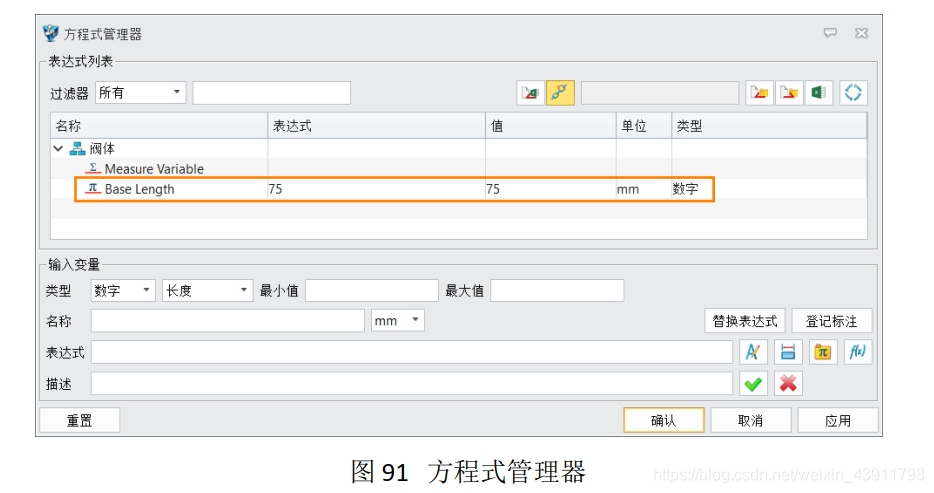

如下图所示,在中望3D,所有的参数都可以在方程式管理器中进行定义,这个功能既可以在建模环境中调用,也可以在草图环境中调用。在建模环境中,可以去到工具标签->插入面板然后进入方程式管理器功能,如下图所示。在草图环境中,可以通过工具标签>实用工具面板进入。

在这里插入图片描述
>特征建模及参数应用

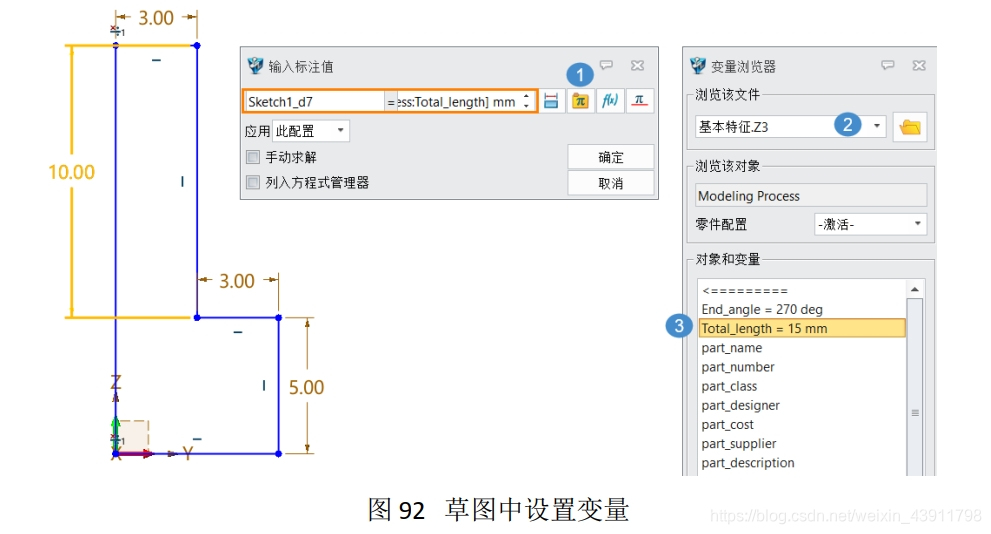

在特征建模的过程中,你可能会随时使用创建好的变量。常见的使用场景有两种,一种是在草图中标注尺寸时,另外一种是在特征创建过程中。在草图标注尺寸时,可以直接在变量管理器中选择相应的参数赋予当前的尺寸,详细步骤见下图。

在这里插入图片描述

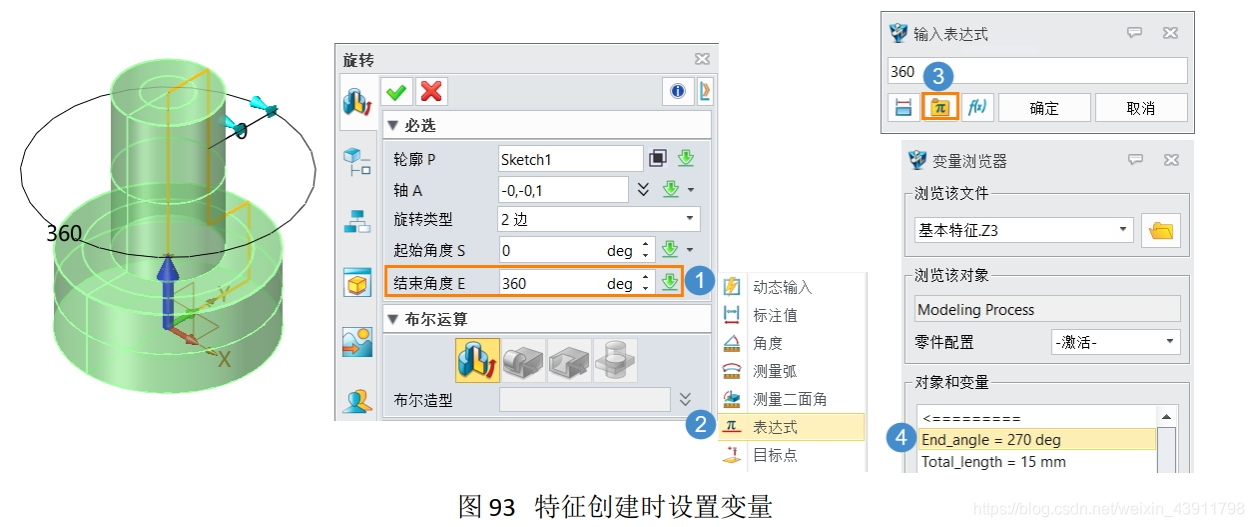

在特征创建过程中赋予变量的方法如下图所示,这里是将相关变量赋予旋转特征终止角。

在这里插入图片描述
>修改变量并更新模型

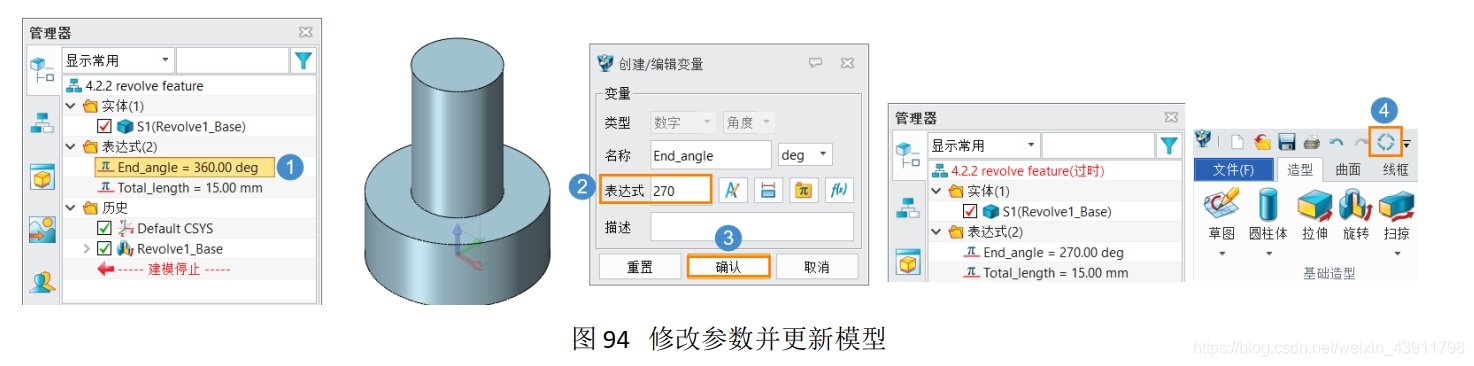

如果你需要通过变量进行设计更新,则可以首先在历史树管理器上直接双击相应参数并修改,此时,文件名将变成红色并显示过时标记,这时可以去到顶部标题栏位置点击自动生成命令完成模型更新,具体步骤如下图所示。

在这里插入图片描述
