UG NX 12 点构造器：圆弧/椭圆上的角度

点构造器实际上是一个【点】对话框，通常会根据建模的需要自动出现，用户不用选择点构造器的功能。也可单独使用它创建一些独立的点对象。点构造器是用来确定三维空间位置的最常见和最通用的工具。

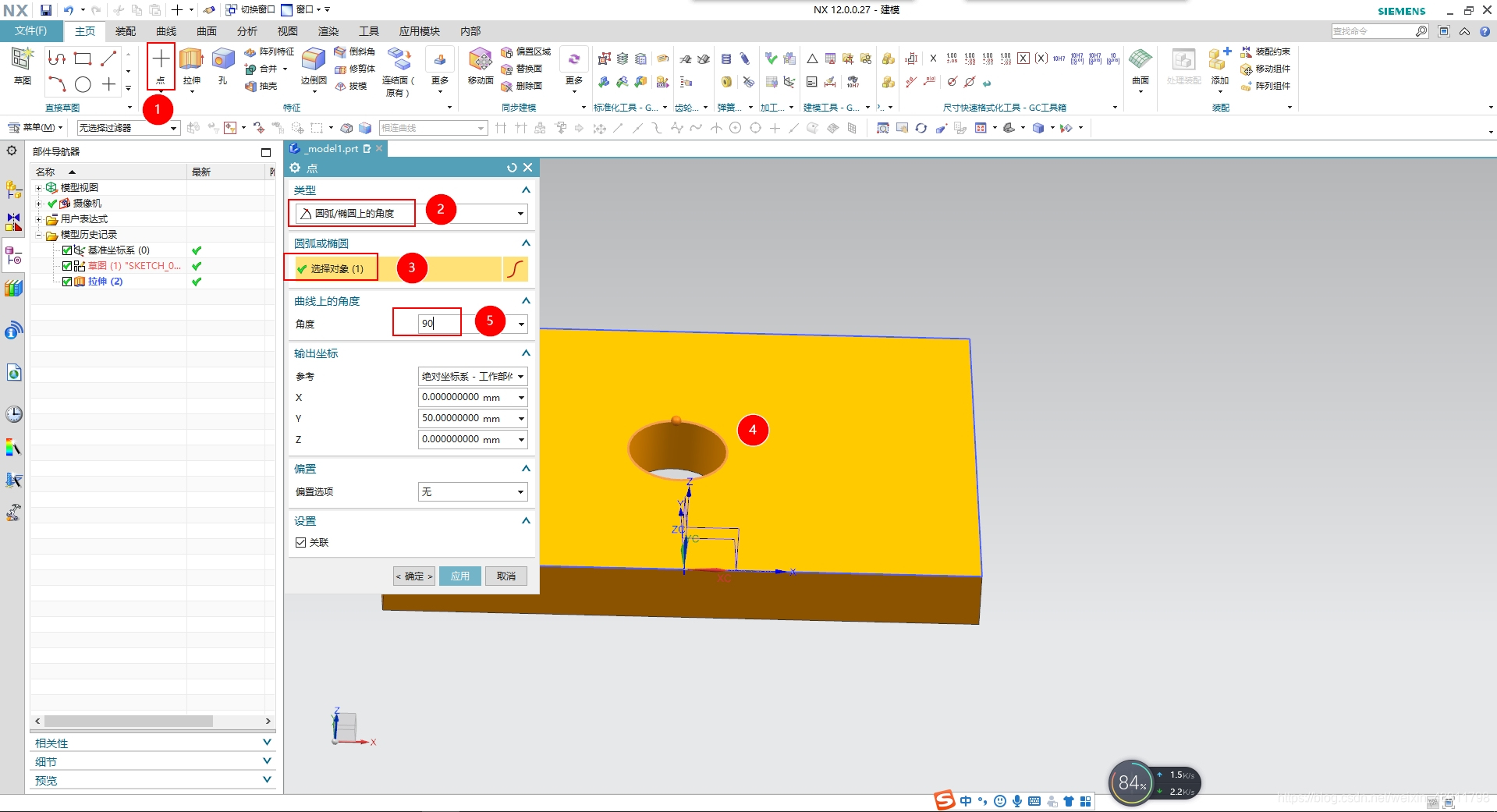

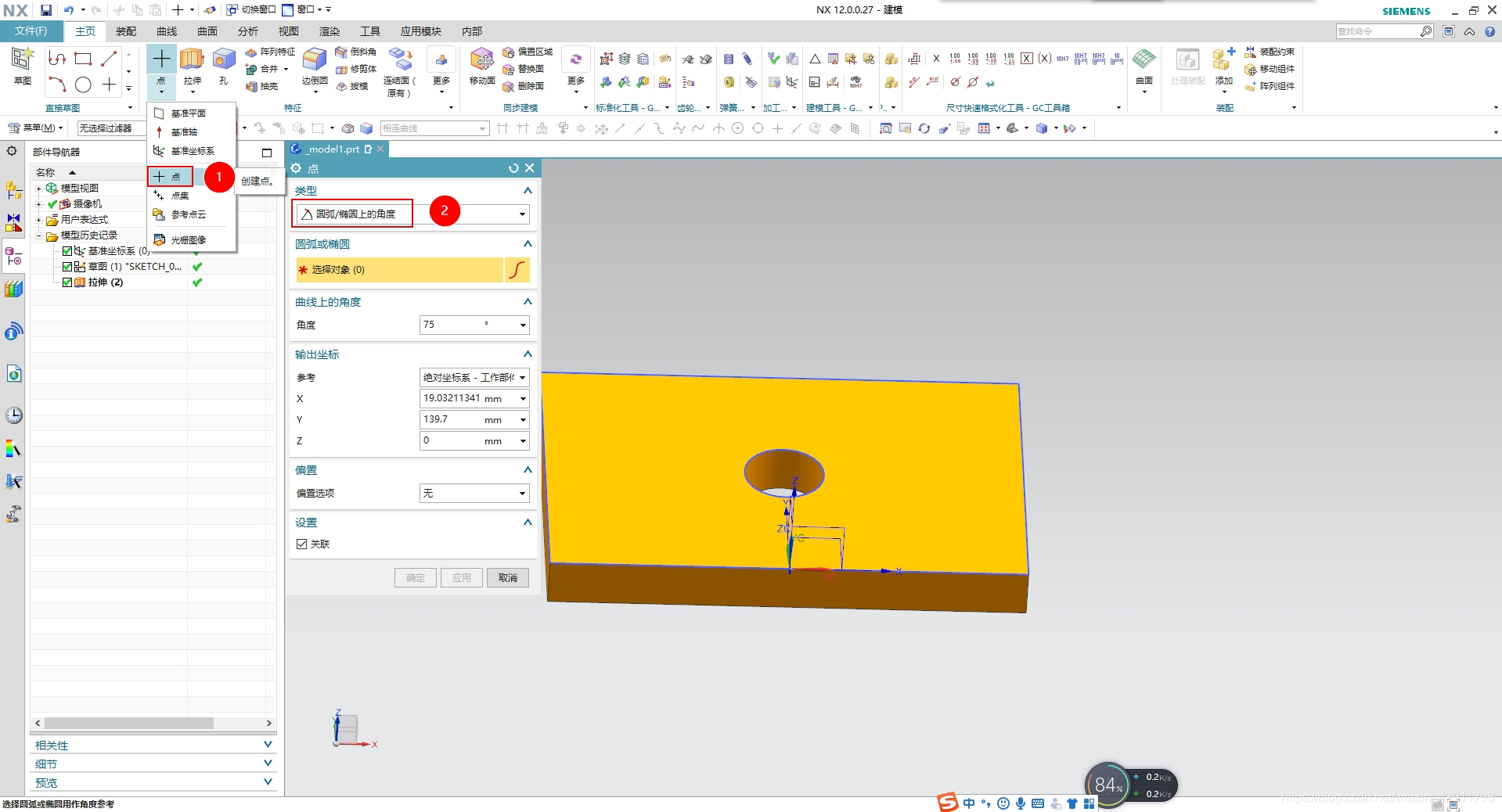

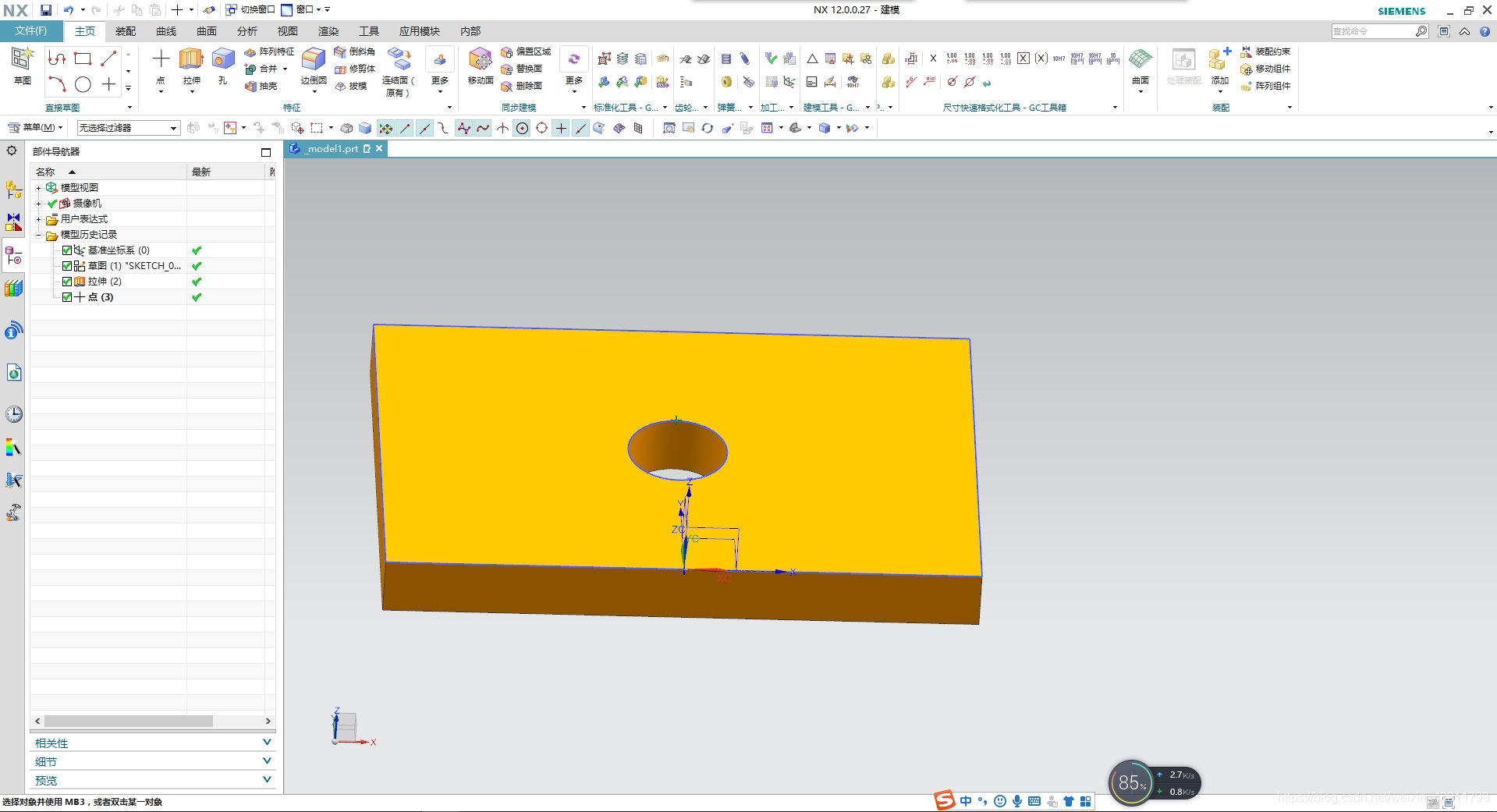

可以从下拉列表中选择【圆弧/椭圆上的角度】选项，该选项的功能为沿已存圆弧或椭圆上的指定圆心角位置指定一个点位置。利用该方法定点时，当选择圆弧或椭圆（椭圆弧）对象，【点】对话框将自动显示【角度】文本框，在该文本框中输入指定的方位角，即可在选择曲线上确定一个指定角度的点位置。

RE:

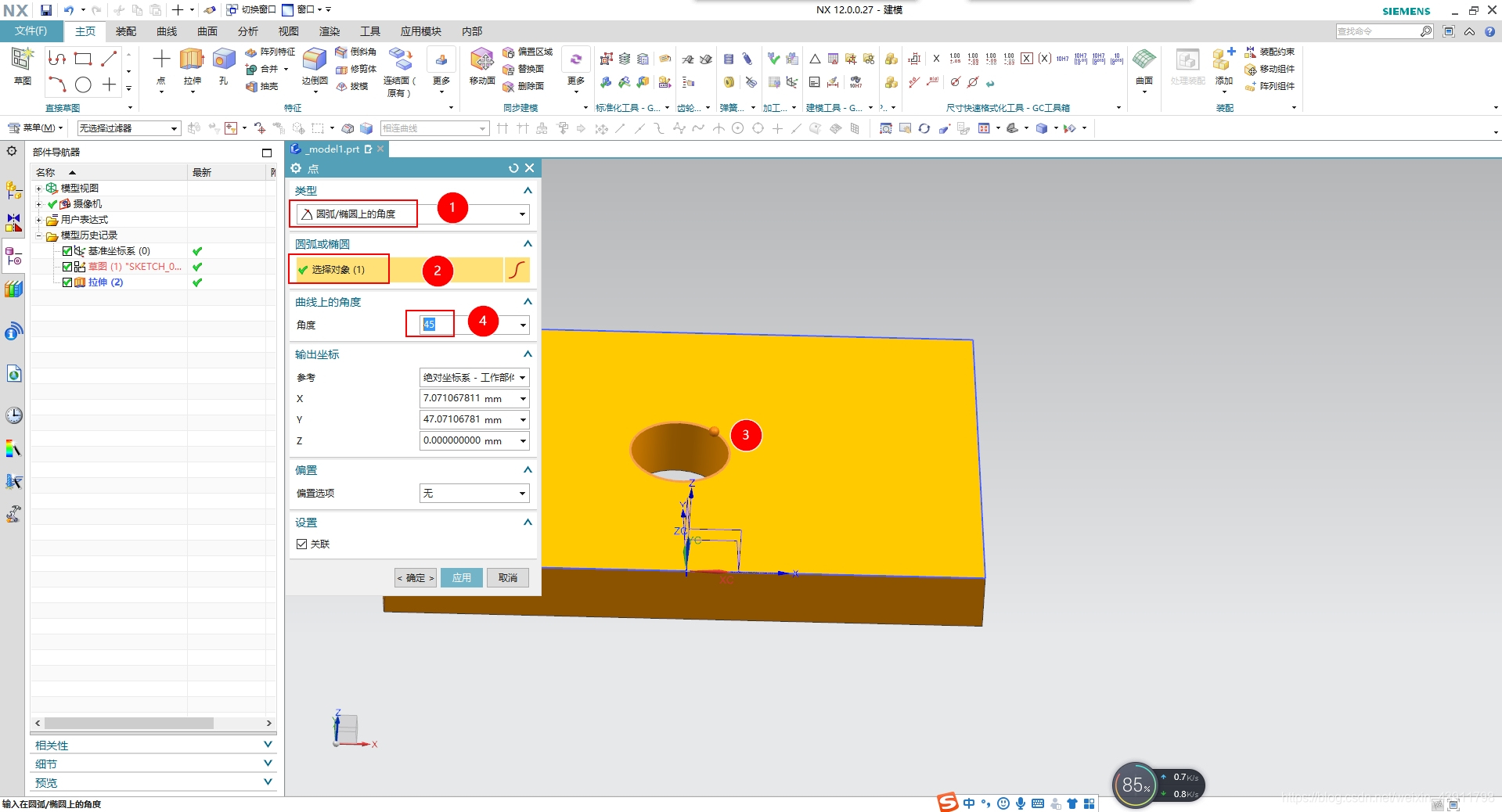

方位角值是相对于正xc轴绕逆时针方向旋转的角度值，可正可负。若指定角度值确定的点位置不在实际圆弧段上，则仍旧可以得到该点位置（位于圆弧延长线上的点）。
