北京精雕SurfMill8.0 智能电极加工

一、应用背景

应市场需求，为了提高电极刀路的编程效率特此开发该功能。目的就是提高编程效率降低人工成本，从而提高精雕机在该行业的市场竞争力。

二、应用条件

软件：SurfMill8.0。

硬件：PC机，精雕机。

三、软件使用说明

1、命令介绍

电极加工专业功能有三个命令，分别在3D造型环境和NC加工环境中。

2、如果找到命令怎么办

如果在菜单中找不到电极加工命令。首先请查看安装目录下的Plug文件的中是否有Electrode.plg文件，如果没用请重现安装。如果有这个文件，请按照以下步骤操作。

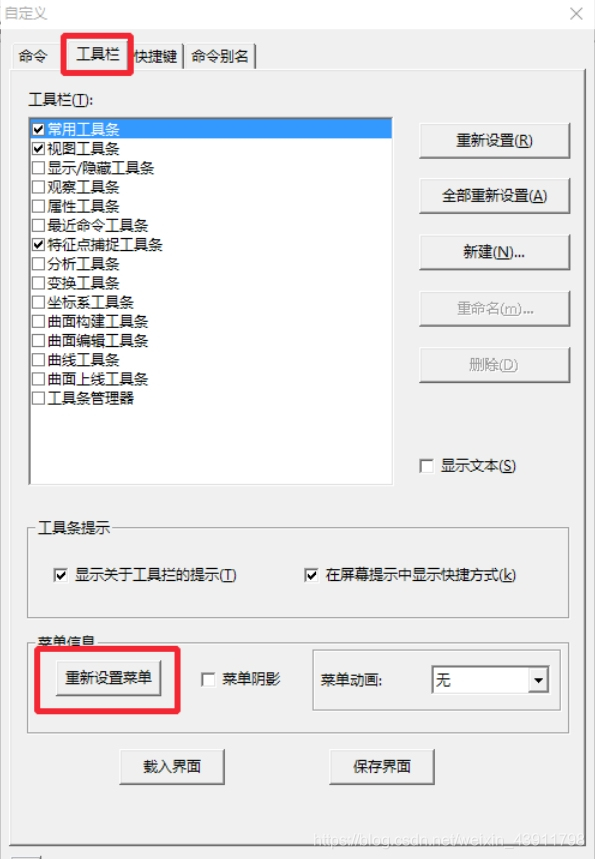

a.右键菜单栏空白处，弹出菜单选择【自定义】命令。弹出如下对话框：

b.点击【重新设置菜单】命令。
c.关闭对话框重新查看命令，如果仍然不能找到命令请咨询软件部。

3、3D造型环境的【批量导入】命令。

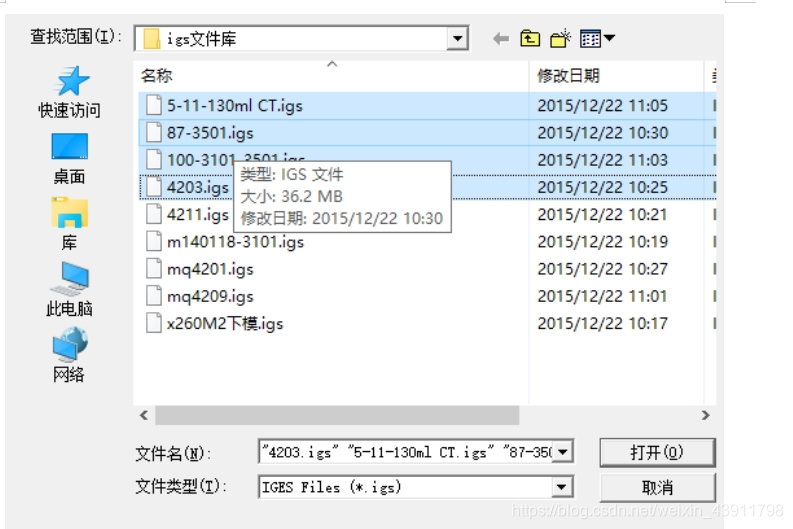

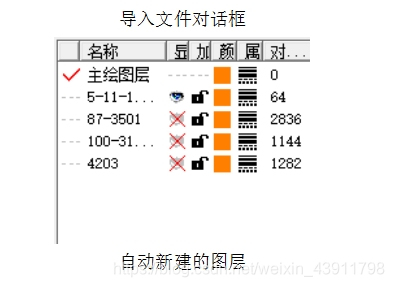

该命令可以批量导入IGS文件，每个IGS文件对应一个自动新建的图层。

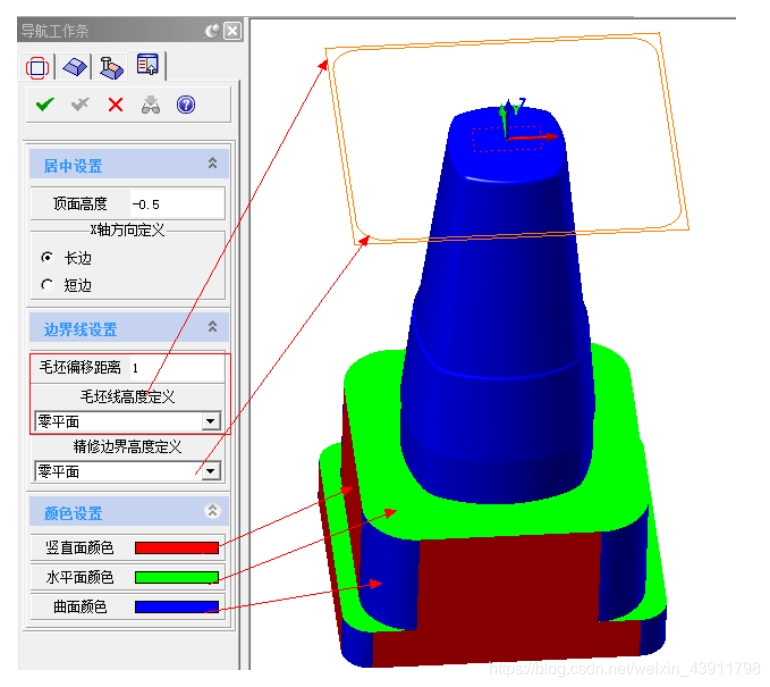

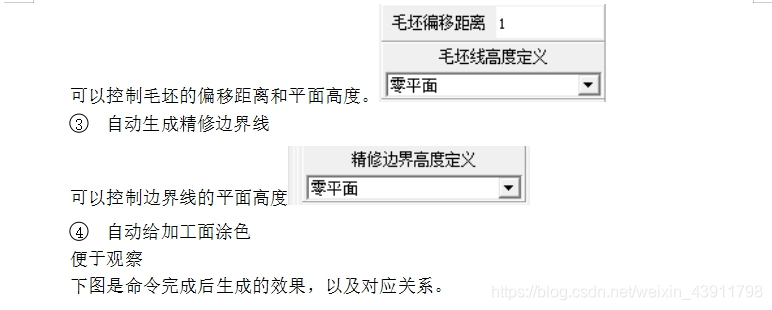

4、3D造型环境的【电极加工】命令。

5、NC加工环境的【电极加工】命令

左键单击加工项目菜单下的【电极加工】命令可以为每个电极自动生成刀具平面和毛坯等加工信息。如下图所示。

6、注意事项
电极加工专业功能是专门电极加工开发的专业功能，是根据电极加工的使用习惯特别定制的。
