本文详细介绍了形状误差控制的概念，包括直线度、平面度、圆度和圆柱度等，并通过实例展示了不同类型的直线度公差带标注方法及其含义。
形状误差：

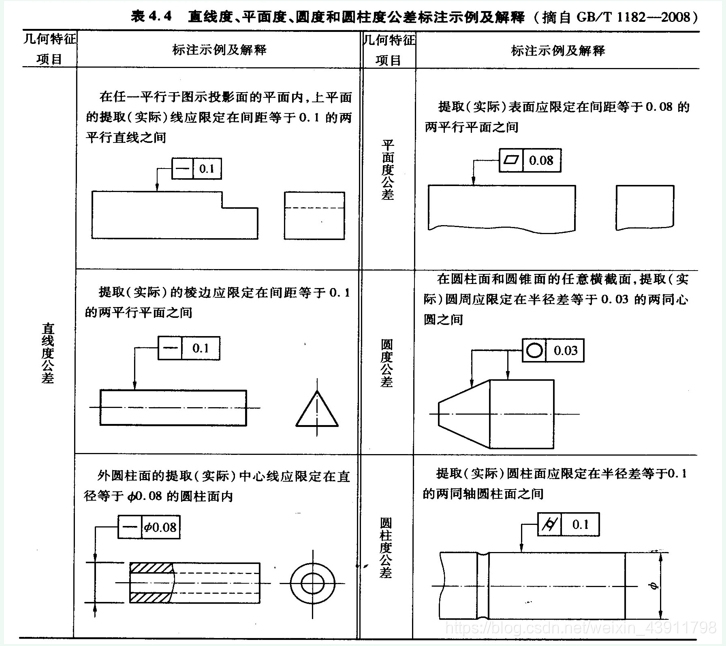

是控制被测要素为线或面的形状误差。包括直线度、平面度、圆度和圆柱度等，其标注示例及解释见表4.4所示。

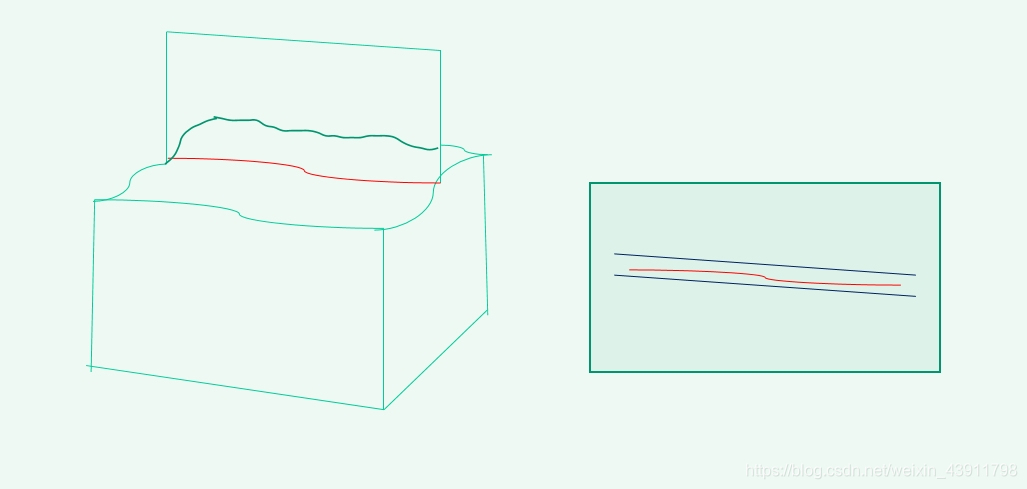

① 给定平面内的直线度公差带
(1) 直线度公差

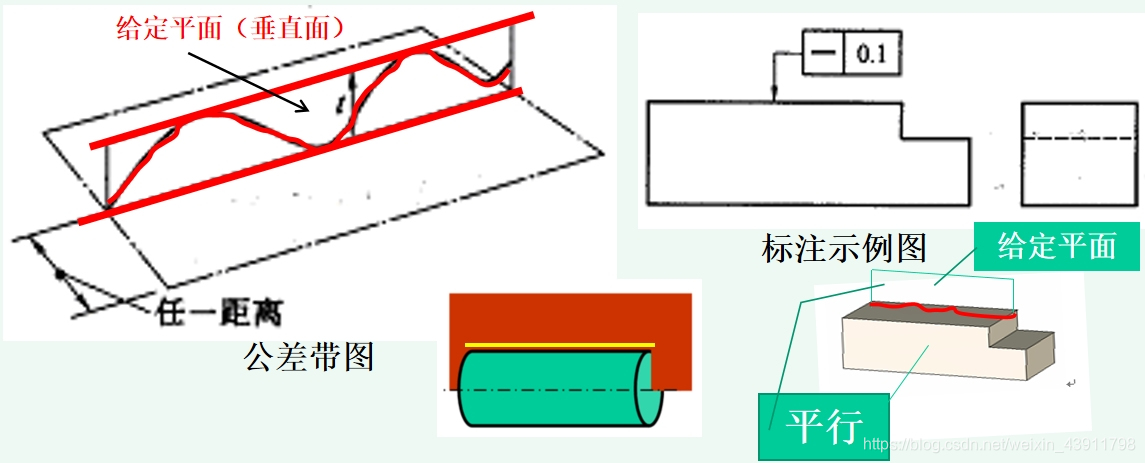

① 给定平面内的直线度公差带
标注示例如右下图所示。
标注含义： 在任一平行于图示投影面的平面内，上平面的提取（实际）线应限定在距离等于0.1的两平直线之间。
公差带为给定平面内和给定方向上，间距等于公差值 t的两平行直线所限定的区域，见左下图。

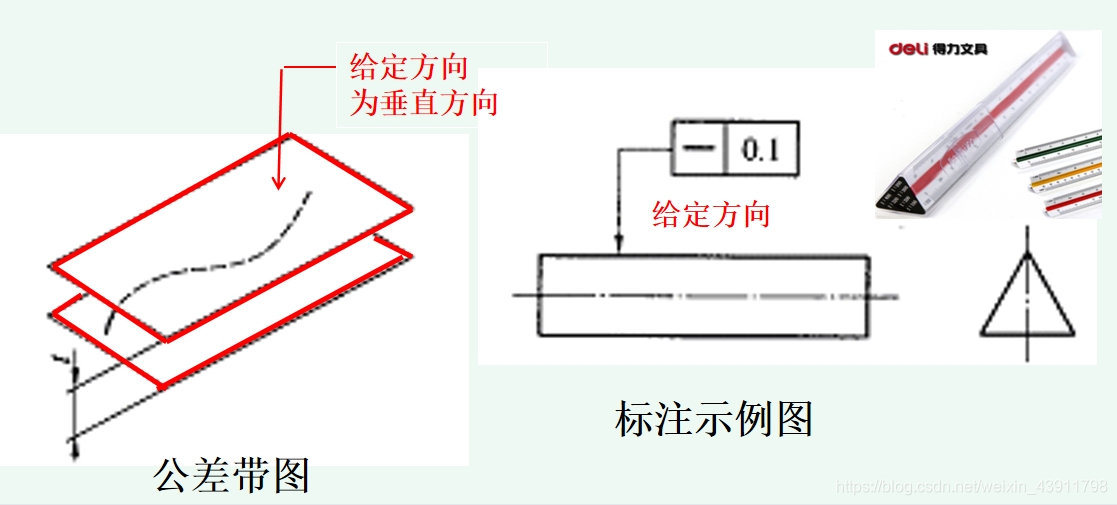

② 给定方向上的直线度公差带
标注示例 如右下图所示。
标注含义：提取（实际）的棱边线应限定在距离等于0.1的两平行平面之间。
公差带为间距等于公差值 t 的两平行平面所限定的区域，如左下图所示。

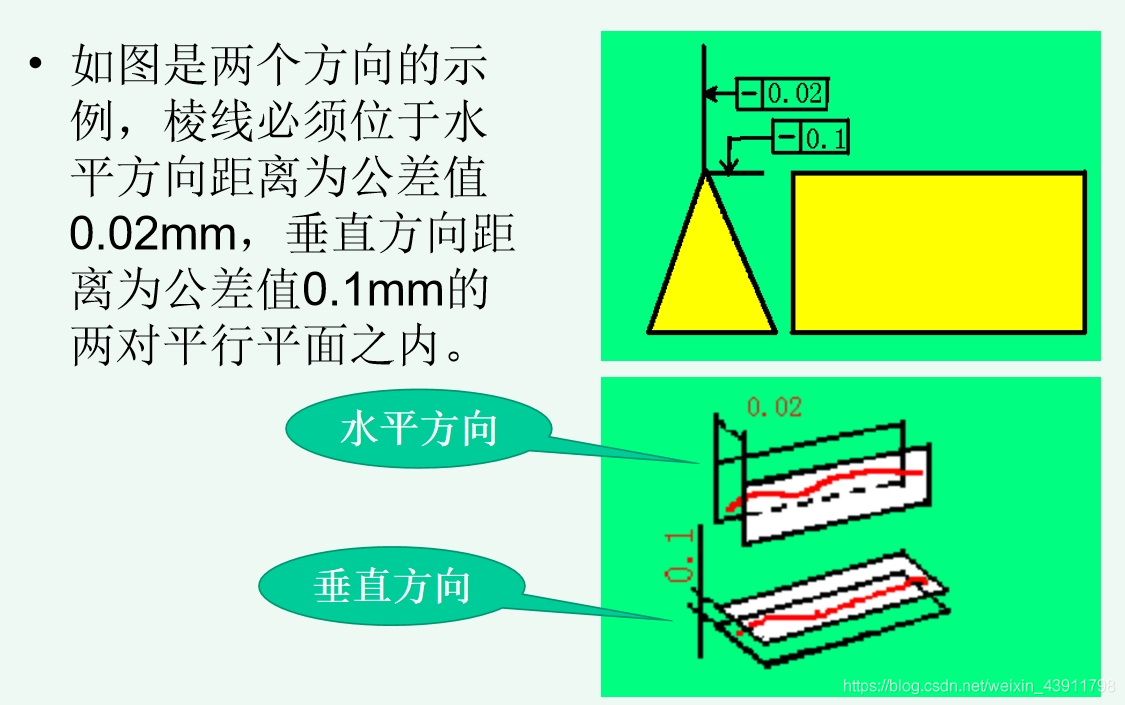

在给定两个方向上的直线度
③ 给定任意方向(Φ t 控制轴线)的直线度公差带
标注示例如右下图所示。
标注含义：外圆柱面的提取（实际）中心线应限定在直径等于Φ0.08的圆柱面内。
公差带为直径等于公差值Φt 一个圆柱面所限定的区域，如左下图所示。
（由于圆柱面误差导致实际轴线可能向任意方向弯曲。）
