中望3D2022 零件外观

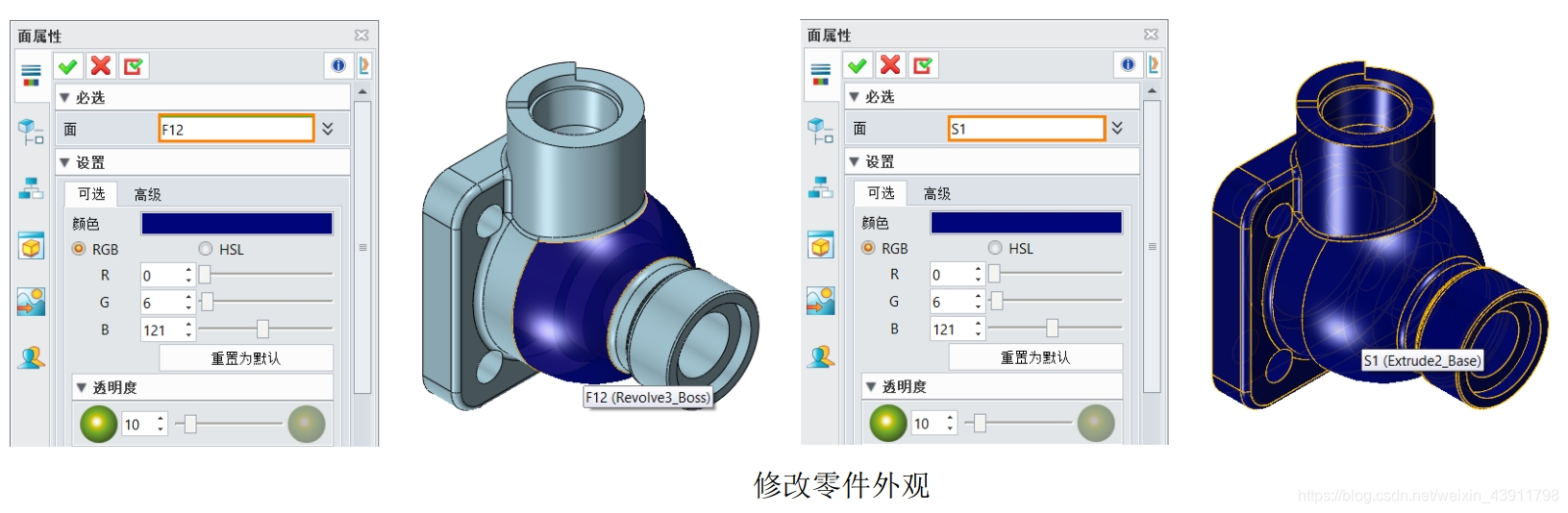

为了让零件外观更接近真实零件，基本的外观修改是必要的。在中望 3D，可以去到视觉样式 标签 ->纹理 面板 ，使用 面属性 命令进行修改。在使用该命令时，可以先将过滤器设置为曲面类型，然后
选择相关的面，进而设置外观参数并将其应用到该面，具体见下方左图所示。另外，如果希望将所有的外观参数应用到整个零件，则可以将过滤器设置为造型，进而可以直接选择整个模型并修改其
外观，见下方右图所示。

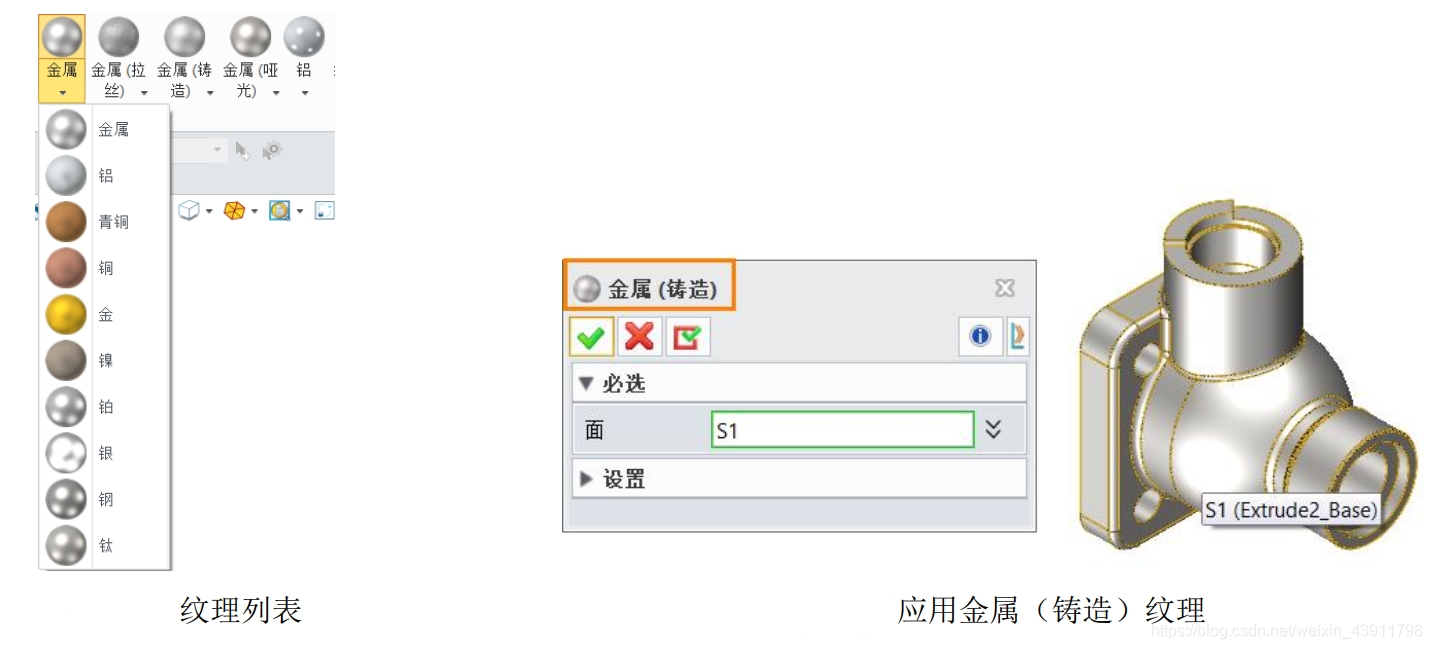

如果零件所使用的材料已经明确，则可以在中望 3D 提供的外观纹理列表中去寻找相应的外观纹理，部分外观纹理列表见下方左图。例如，阀体的材料是铸造金属，那么你可以直接选择 金属（铸造）纹理并将其应用到阀体上面，见下方右图所示。

备注： 在中望 3D，在零件外观显示时，优先显示使用了系统提供的纹理外观。因此，如果该零件表面先使用了系统提供的零件外观，而你又想使用 面属性 命令进零件外观修改，此时，就需要首先使用 删除纹理 命令，将原来纹理删除后，使用 面属性 命令进行的修改才有效。
