中望3D2022弹簧的设计

该图的结构可以通过结合空间曲线和扫掠命令进行设计。

工作任务流程如下：

螺旋线：

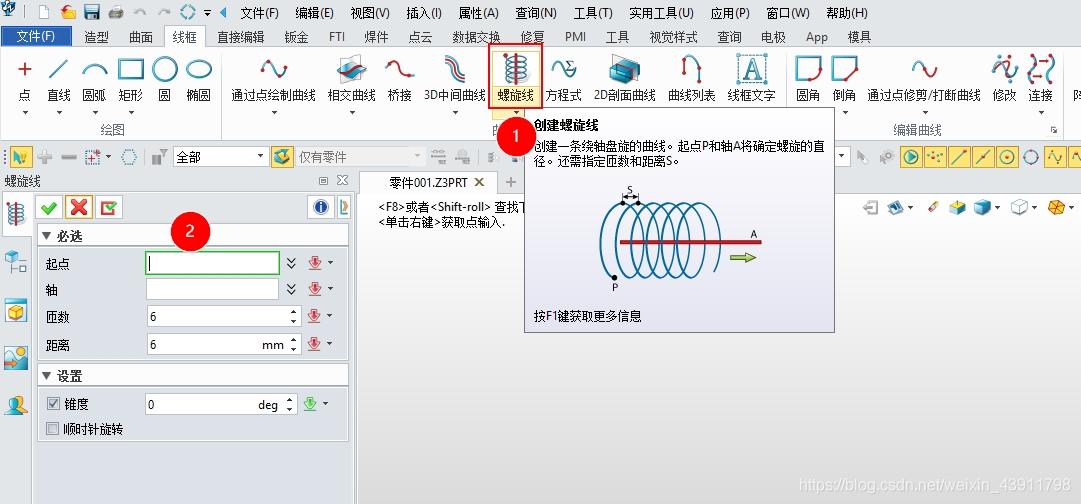

单击工具栏中的【线框】→【螺旋线】功能图标，弹出如下图所示的对话框。使用该功能可以创建一条绕轴盘旋的曲线，系统默认为逆时针。如果需要顺时针旋转，可以勾选“顺时针旋转”复选框来创建顺时针螺旋线。

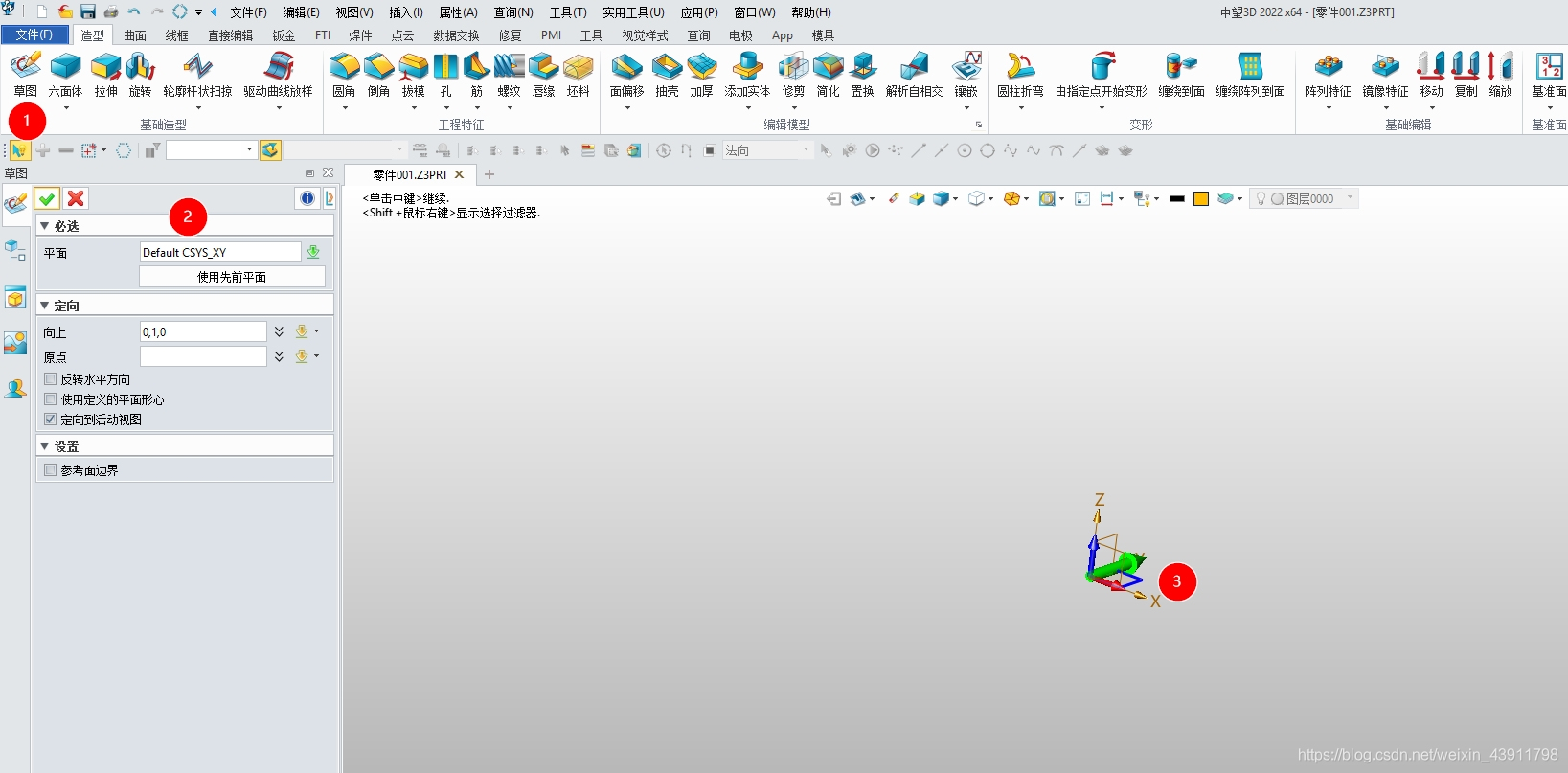

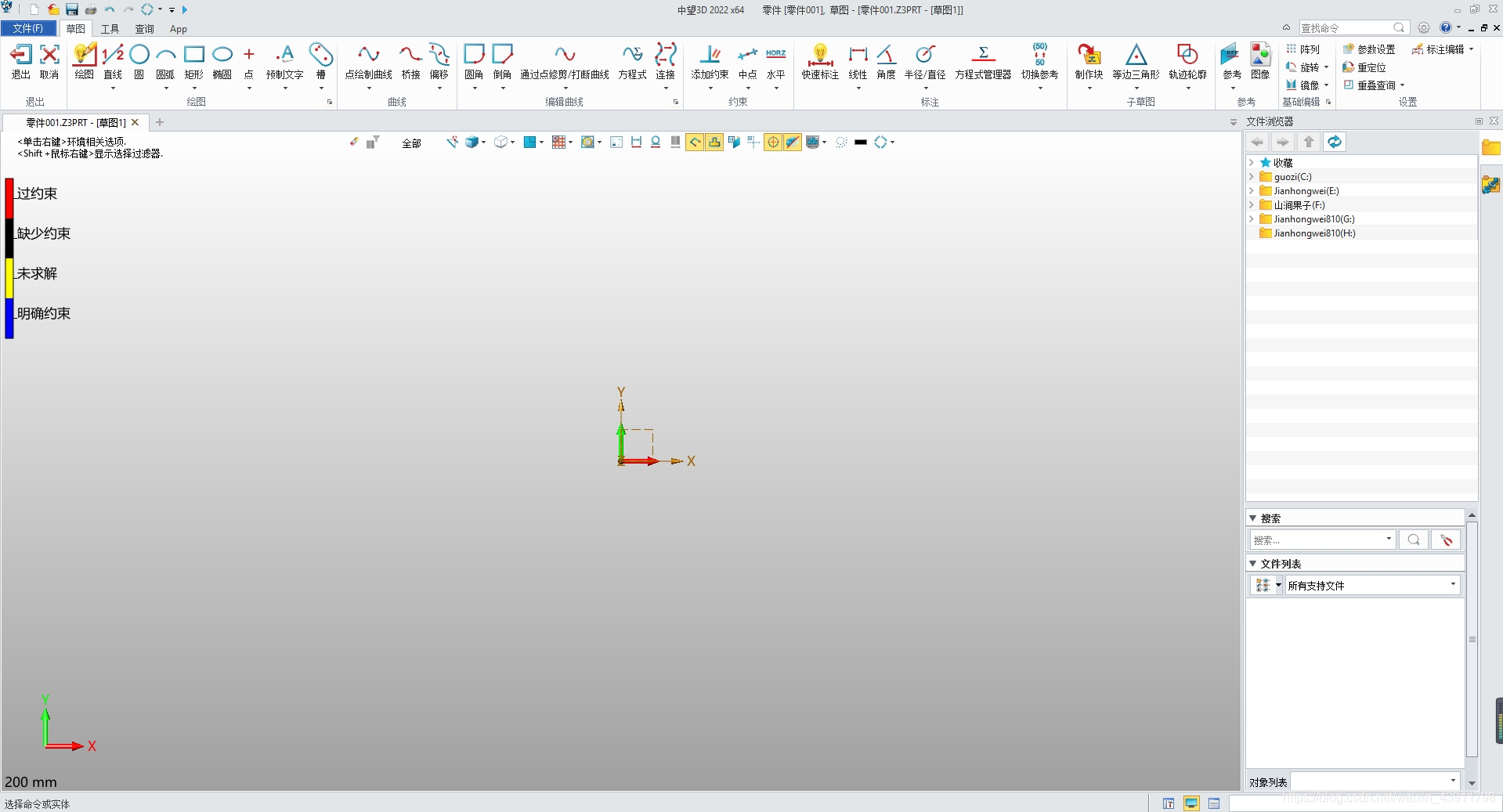

1.单击主菜单【造型】→【基础造型】→【草图】命令，在“创建草图”对话框中，【平面】选择XY平面，如下图1所示，单击“确定”按钮后进入草图绘制界面，如下图2所示。

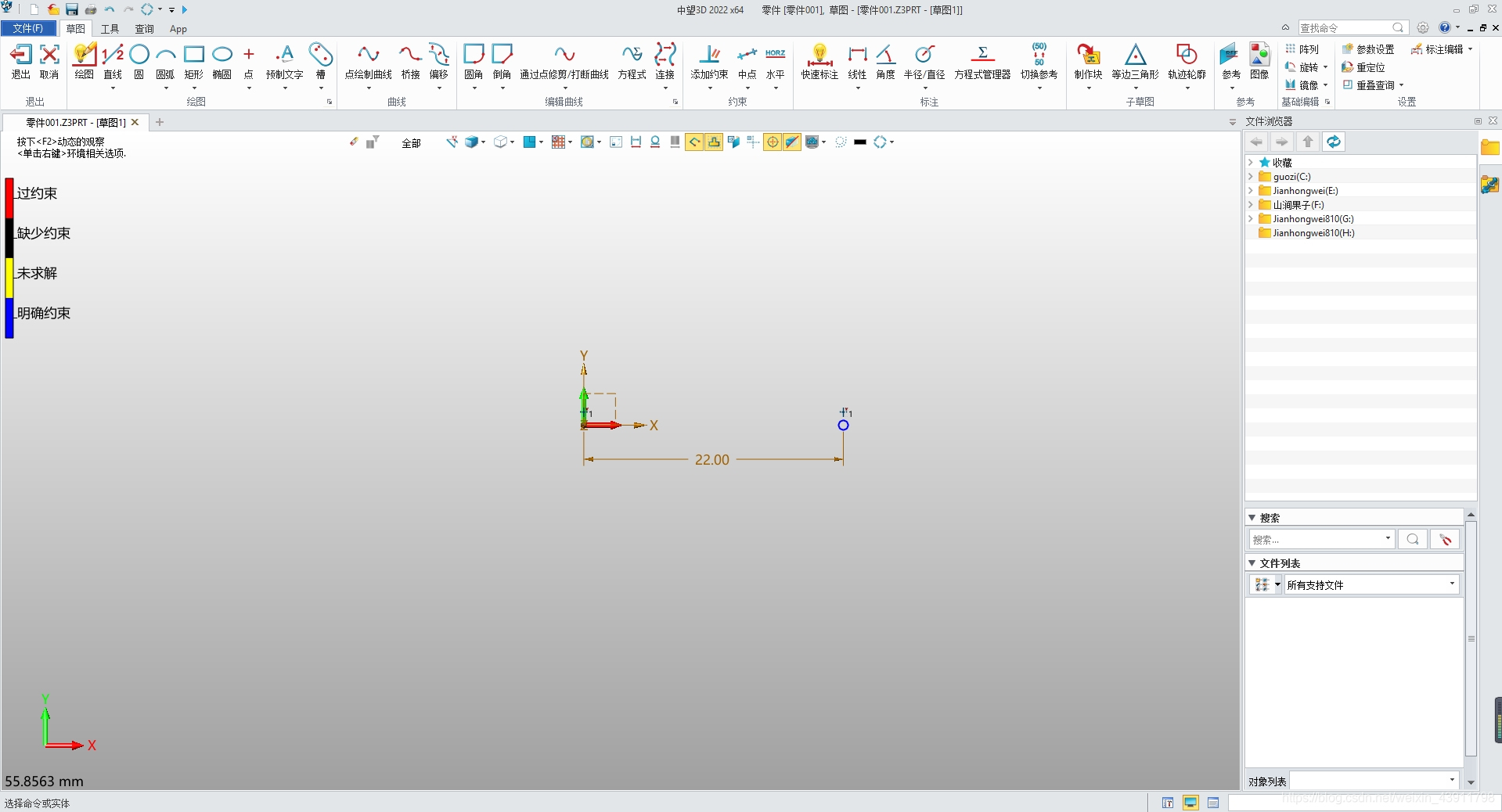

2.单击【草图】→【绘图】→【点】命令，绘制如下图所示的图形，退出草图。

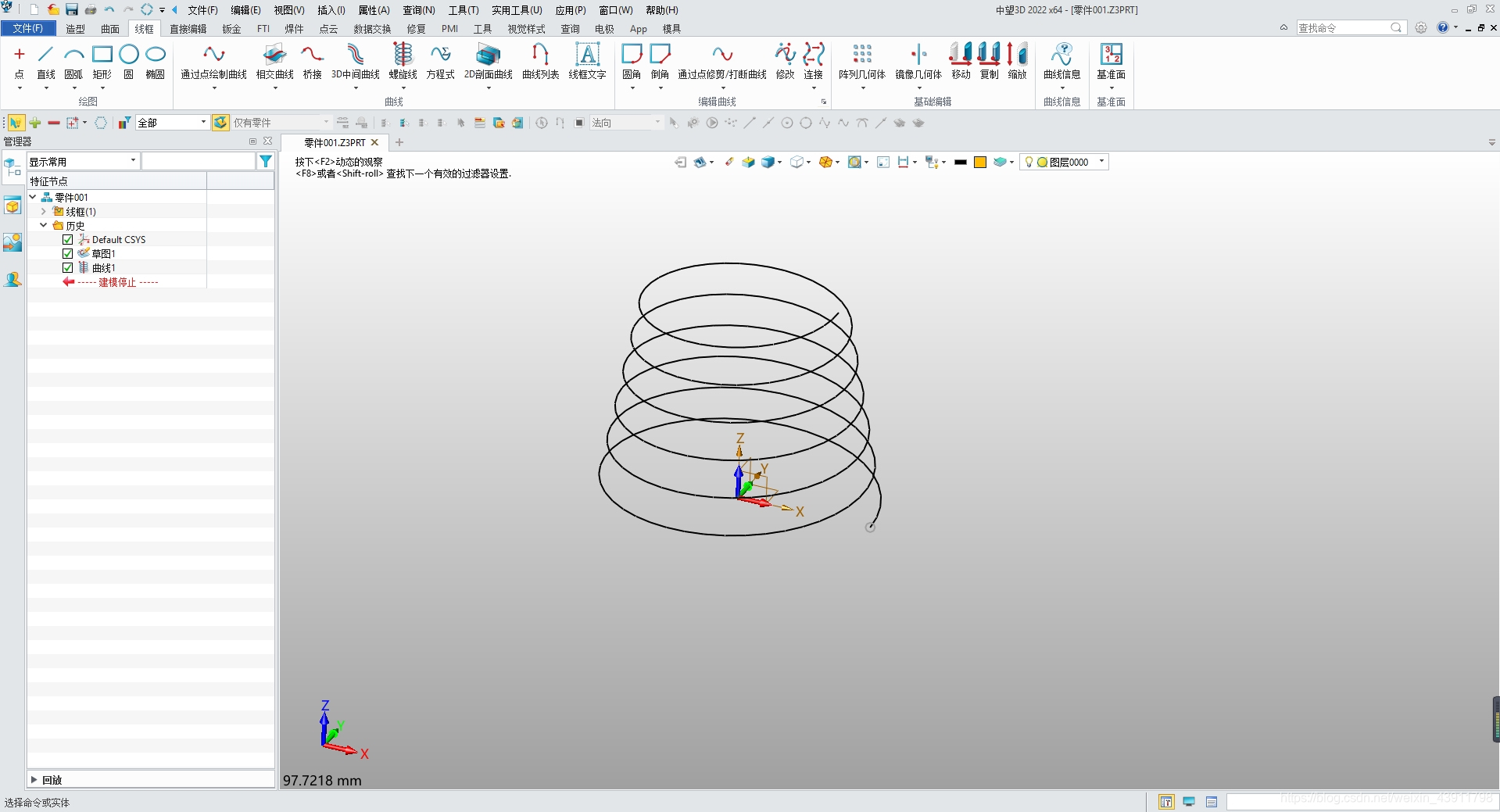

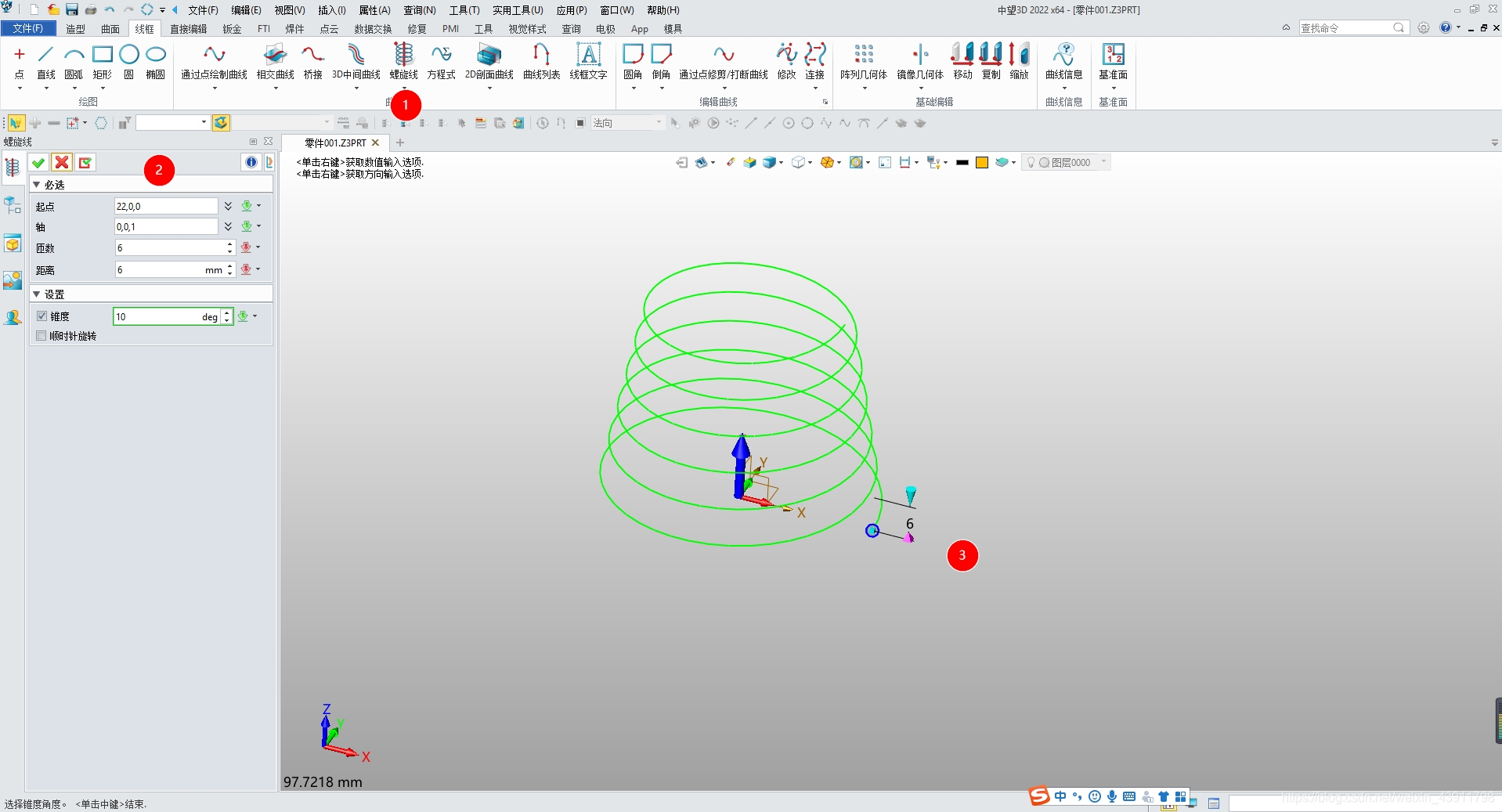

3.单击【线框】→【螺旋线】命令，显示如下图1所示的对话框。【起点】选择上步骤草图点，【轴】为X轴，【匝数】为6，【距离】为6，【锥度】为10，单击“确定”按钮，显示如下图2所示的图形。

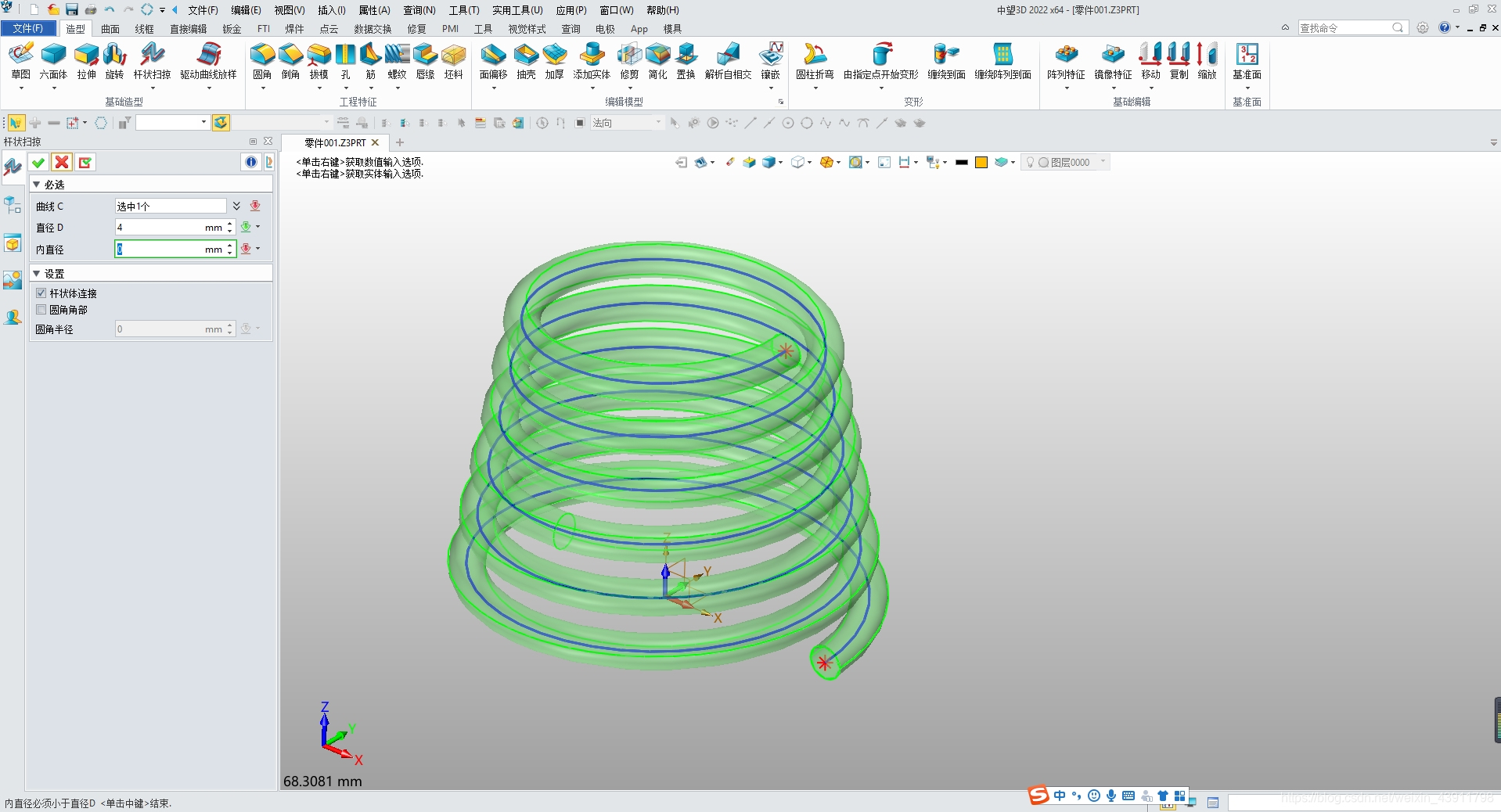

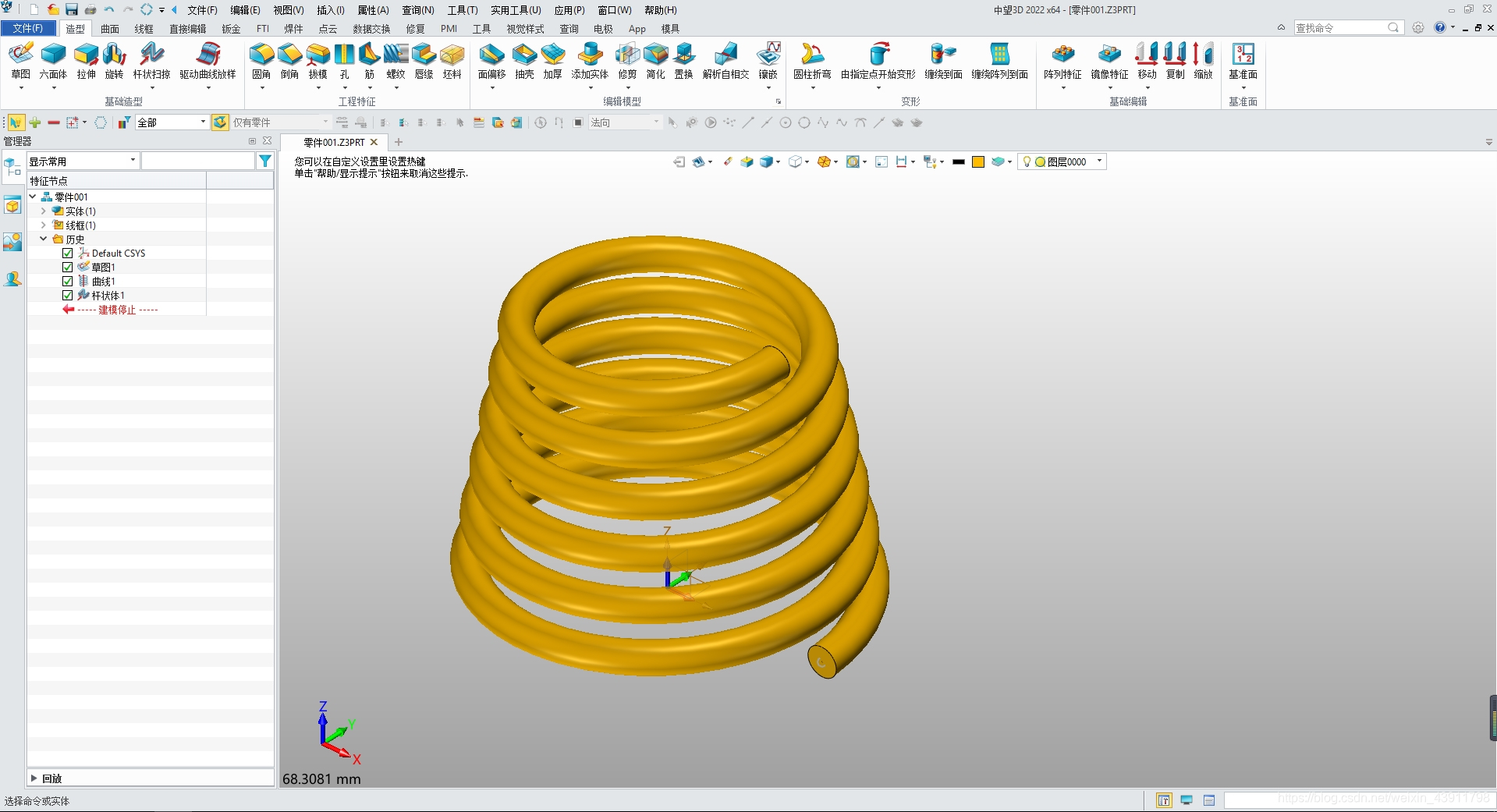

3.单击【造型】→【基础造型】→【杆状扫掠】命令，显示如下图所示的对话框。
