中望3D 2022 图层管理器

在构建三维模型的过程中，不同类型的几何要素将会被一步步的添加进去，这些几何要素包括点/直线/曲线/草图/基准/曲面以及实体等。对于复杂的几何模型，它可能包含上千个特征，这就意味着有更多的几何要素在其中。这时候，你会发现很难去清晰的显示该几何模型。

因此，为了更好的控制不同几何元素类型的显示，那么，对图层功能的充分利用将会非常有必要。

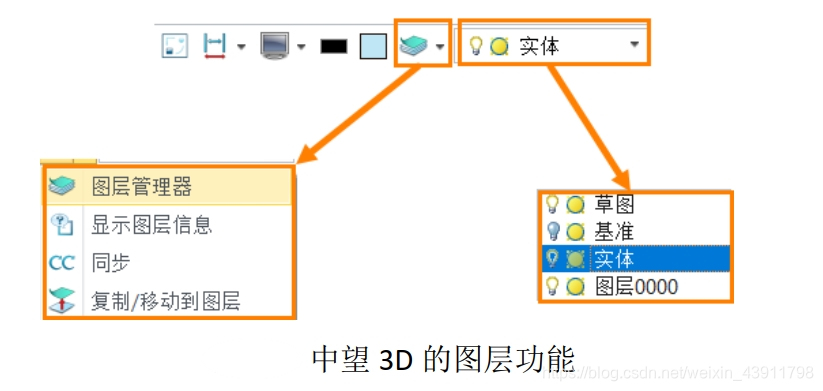

在中望3D，你可以在DA工具栏中去到图层相关的功能，如下图所示。

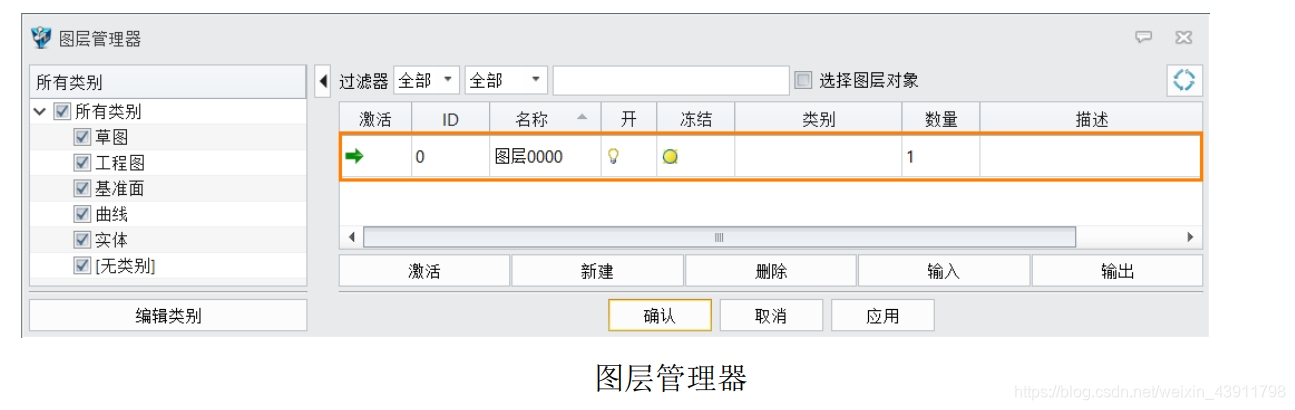

如下图所示，去到中望3D的图层管理器中，你会发现已经有一个名为图层0000的图层。这是在你创建一个新的模型文件时系统自动创建的图层，这个图层可以被重命名，但是不可以被删除。在中望3D，如果你不创建新的图层，那么所有的几何要素都将被自动放在这个系统创建的默认图层中。
此时，当你点击小灯泡图标，则此图层被关闭显示，这时候，绘图区的所有几何元素将不被显示。

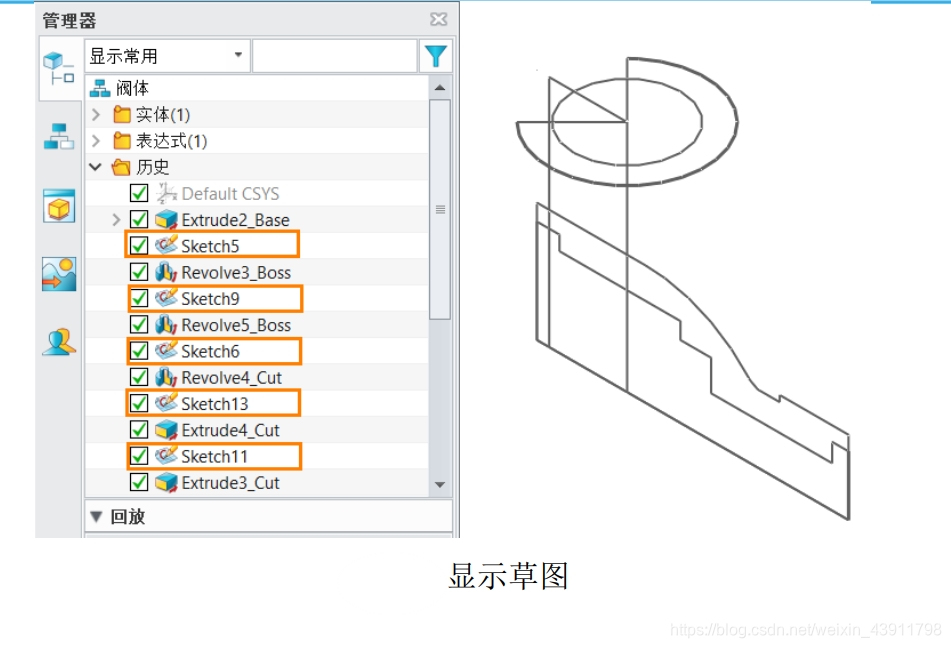

然而，如果你在建模开始阶段就根据需要创建相应的图层，并在建模过程中及时将几何要素放在相应的图层。这时候，你就可以高效的控制不同几何要素类型的显示。如下图所示，打开草图图层显示，这时候，就只有草图在绘图区显示。
