几何公差（GDT）的特征项目及符号

最新推荐文章于 2025-03-11 14:28:02 发布
最新推荐文章于 2025-03-11 14:28:02 发布
阅读量9.1k 收藏 9
点赞数 5
分类专栏： DMIS CMM RationalDMIS
版权声明：本文为博主原创文章，遵循 CC 4.0 BY 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_43911798/article/details/119967103
版权

DMIS 三坐标 RationalDMIS

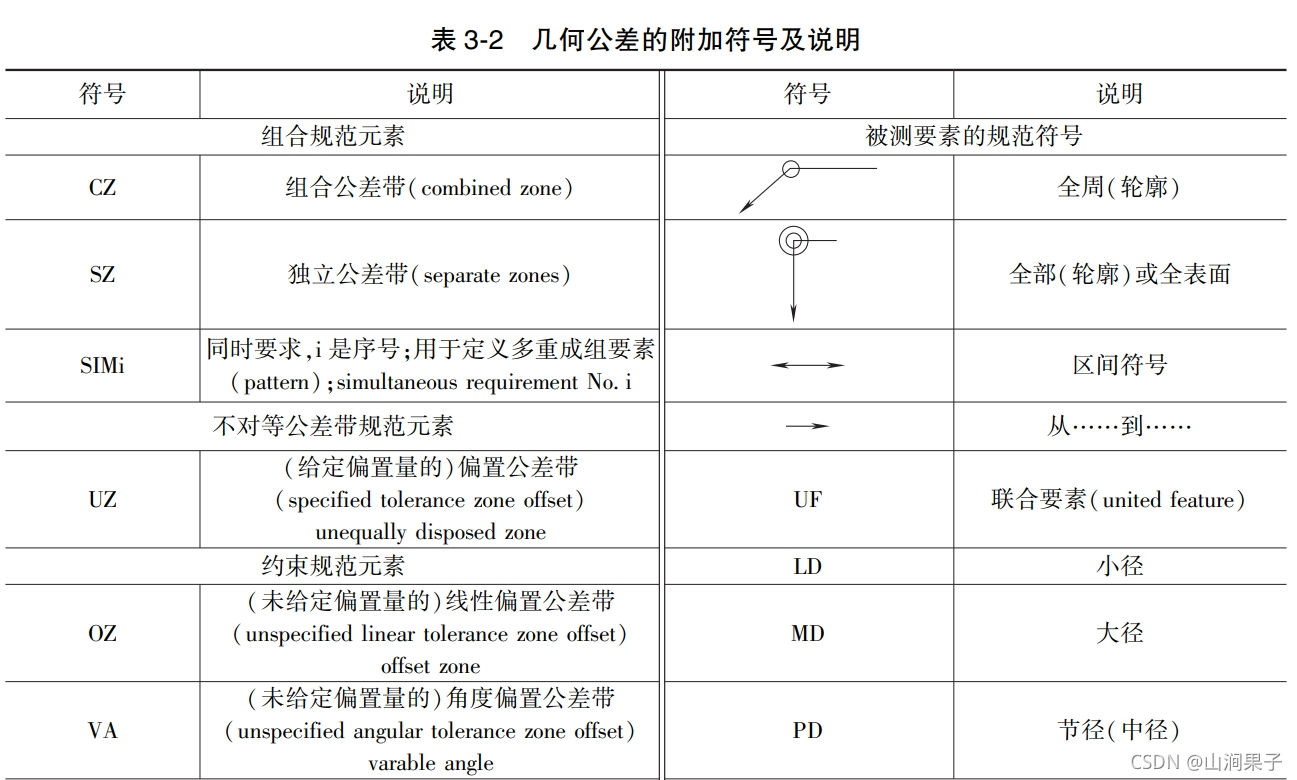

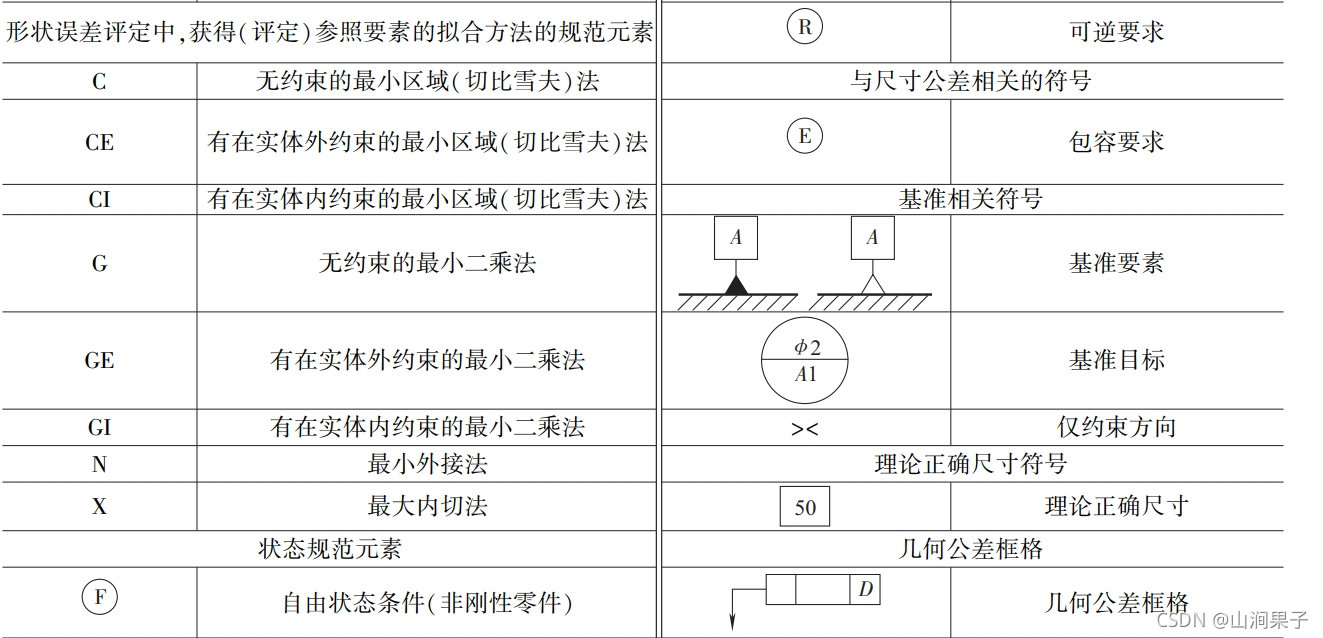

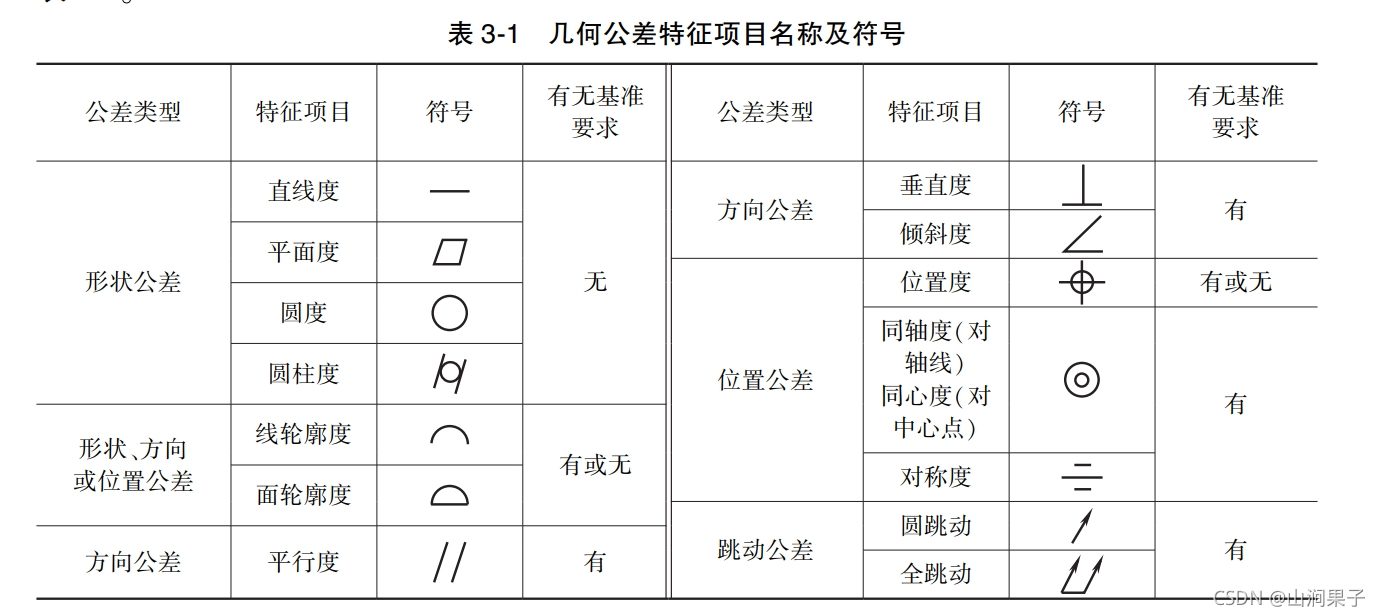

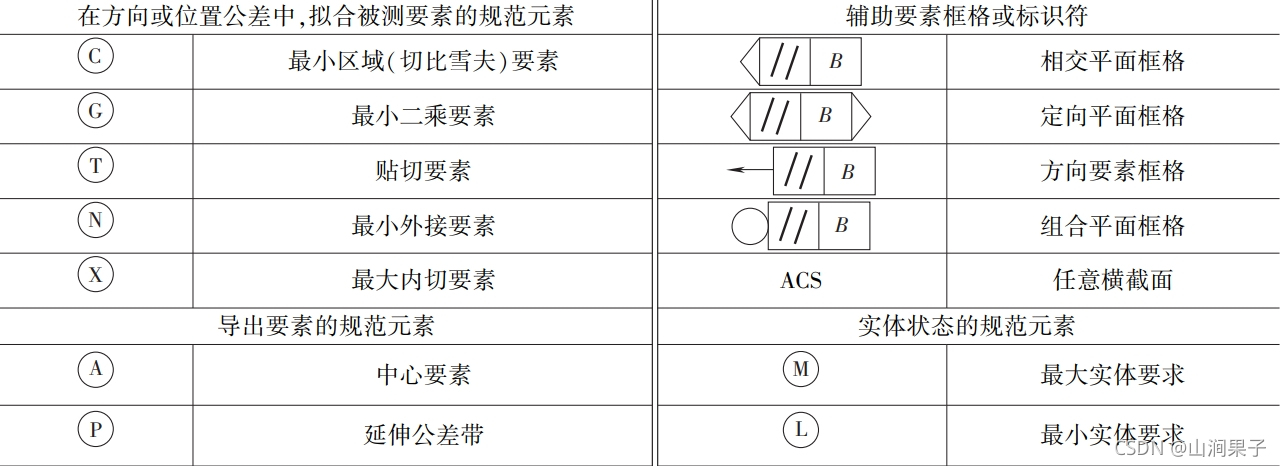

ISO 1101规定的几何公差特征项目名称及符号见表3-1，几何公差的附加符号及说明见表3-2

在这里插入图片描述
几何公差的主要术语

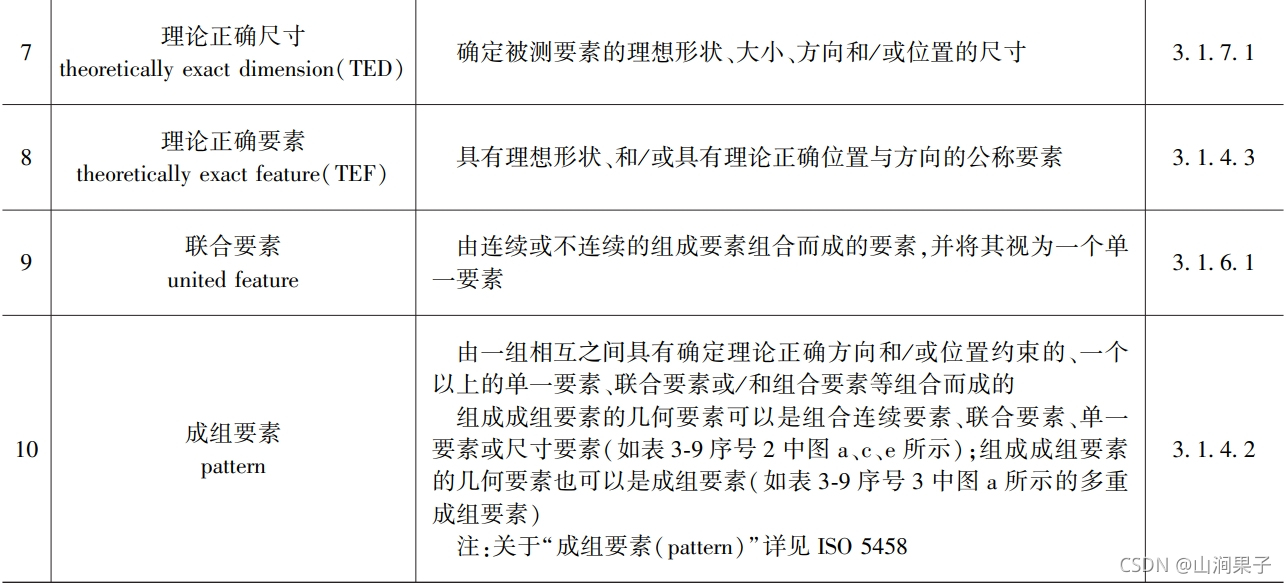

几何公差的主要术语及定义见表3-3

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
