机械制图比例GB/T14690-93

工程图样绘制中,比例扮演着关键角色。通常推荐使用1:1的原值比例以准确反映机件实际大小,但根据需要可能选择放大或缩小比例。放大比例和缩小比例用于表现复杂结构,确保图样的清晰易读。在选择比例时,应从标准系列中选取,必要时可考虑非标准比例。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

绘制图样时所采用的比例,是指图样中图形与其实物相应要素的线性尺寸之比。

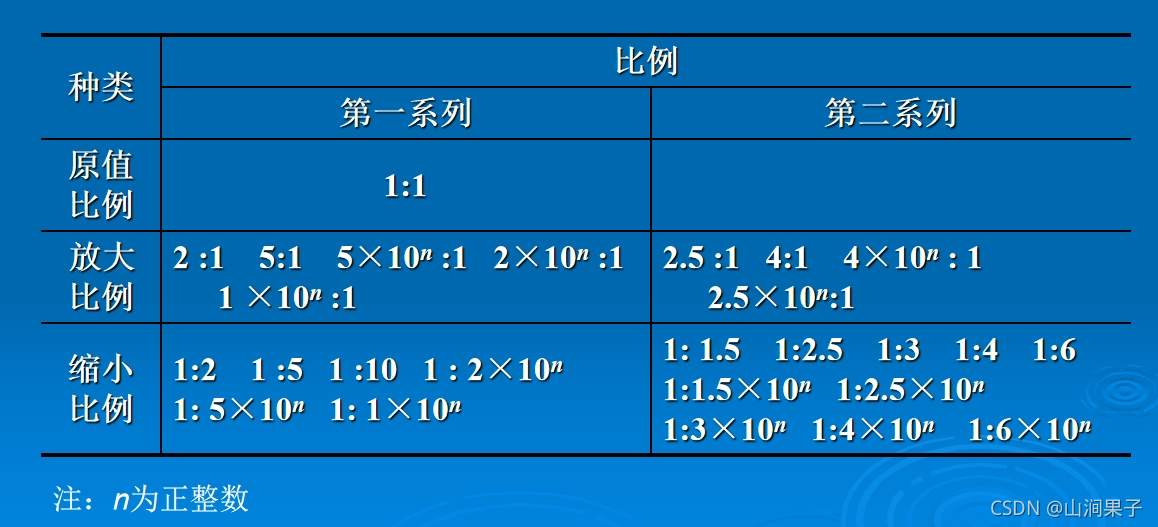

1、原值比例;2、放大比例;3、缩小比例。

在这里插入图片描述

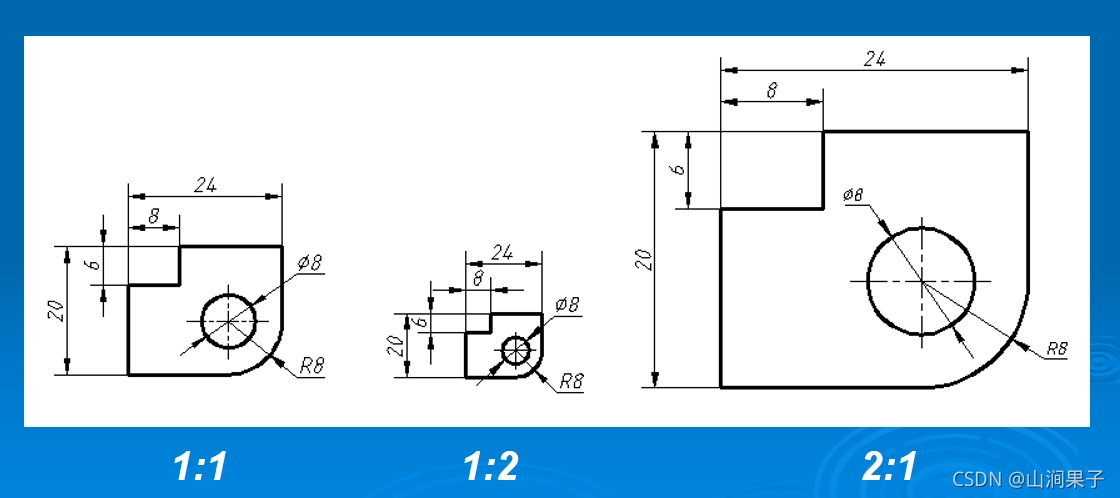

绘制图样时,应尽可能按机件实际大小采用1︰1的比例画出,以方便绘图和看图。但由于机件的大小及结构复杂程度不同,有时需要放大或缩小,当需要按比例绘制图样时,应由第一系列中选取适当的比例,必要时也可选取第二系列的比例。
在这里插入图片描述
