角度点用来测量两条直线的交点，使用这个选项可以直接得到
两条直线的交点。通常，为了得到精确的数据，在每个面上测
量3个点。

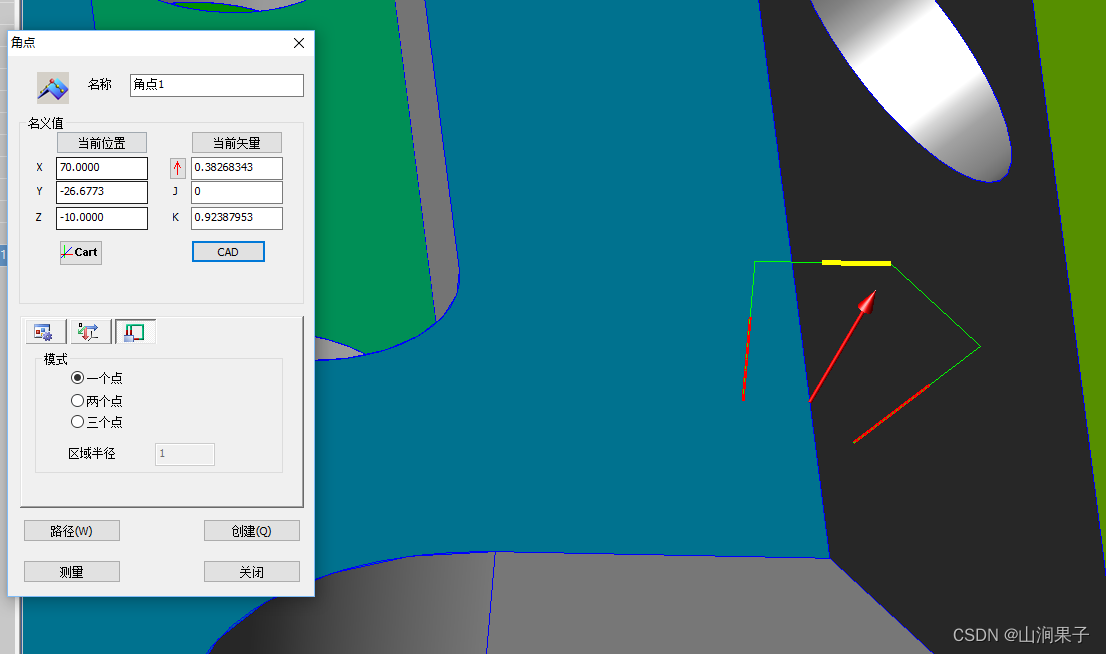

样例点：在每个曲面上采集的样例点数，可以是1，2或3。
在这里插入图片描述

间隙：每个曲面上各点之间的偏置距离。

在测量时，测头回在每个曲面测量2个或3个样例点，然后根
据样例点计算角点的实际位置。

在这里插入图片描述

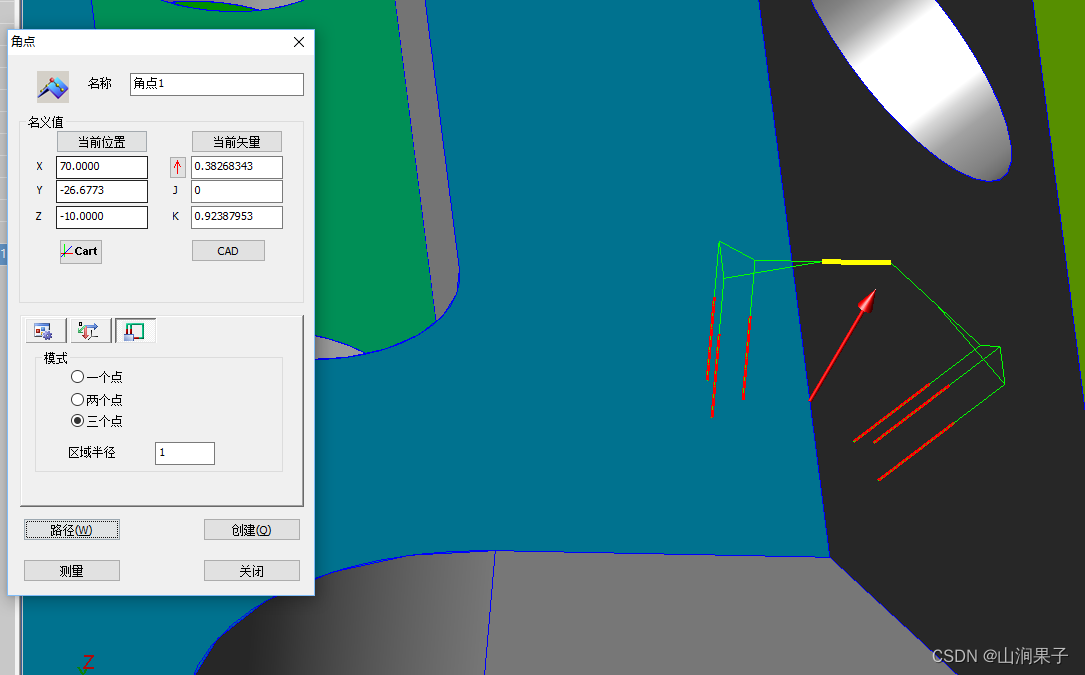

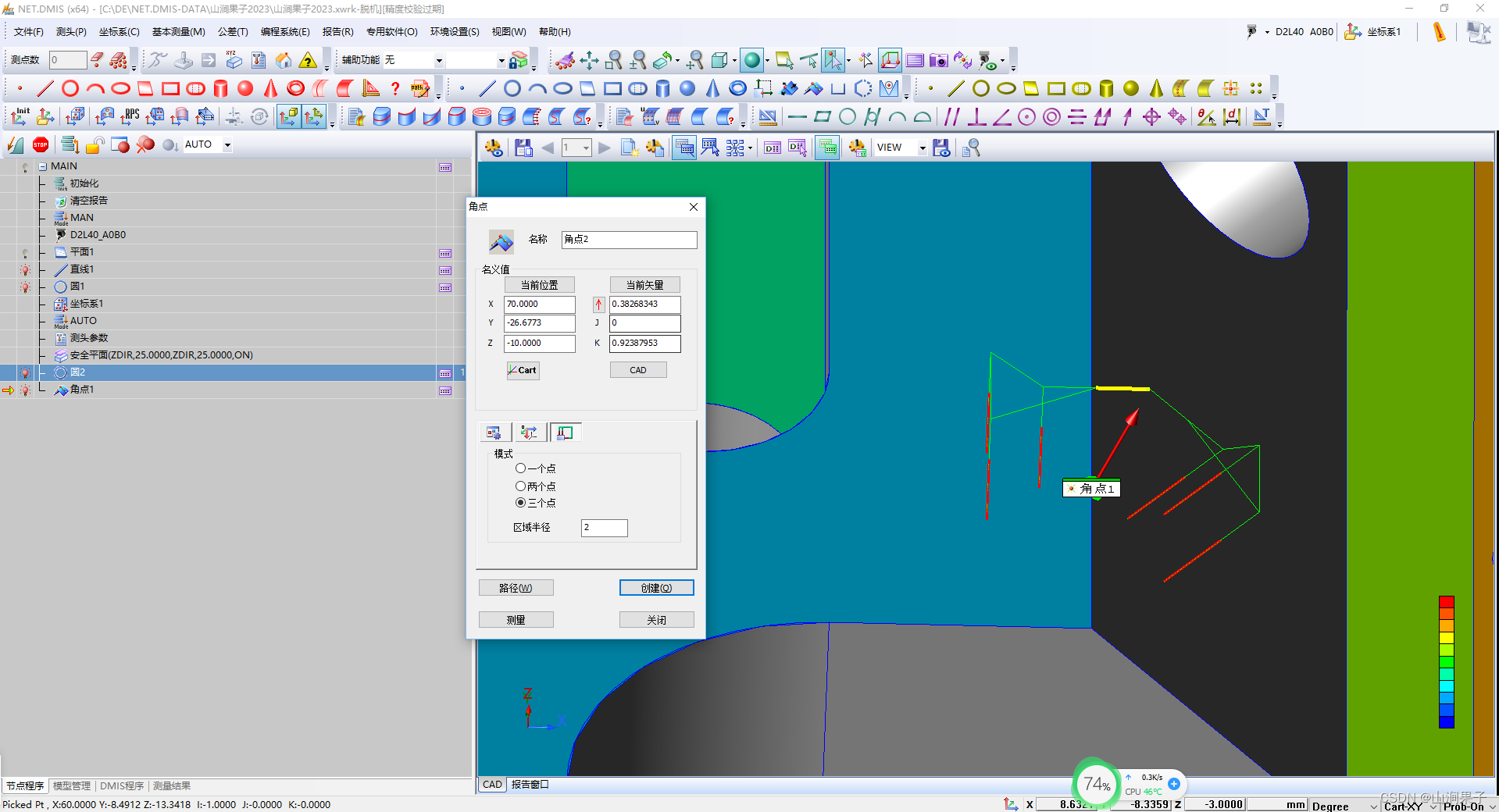

如果样例点为3，则在每个曲面上测量3个点，它们将
在图中所示的每个曲面上形成一个微平面。此时，得到的角点是根据两个平面计算得到的。

在这里插入图片描述

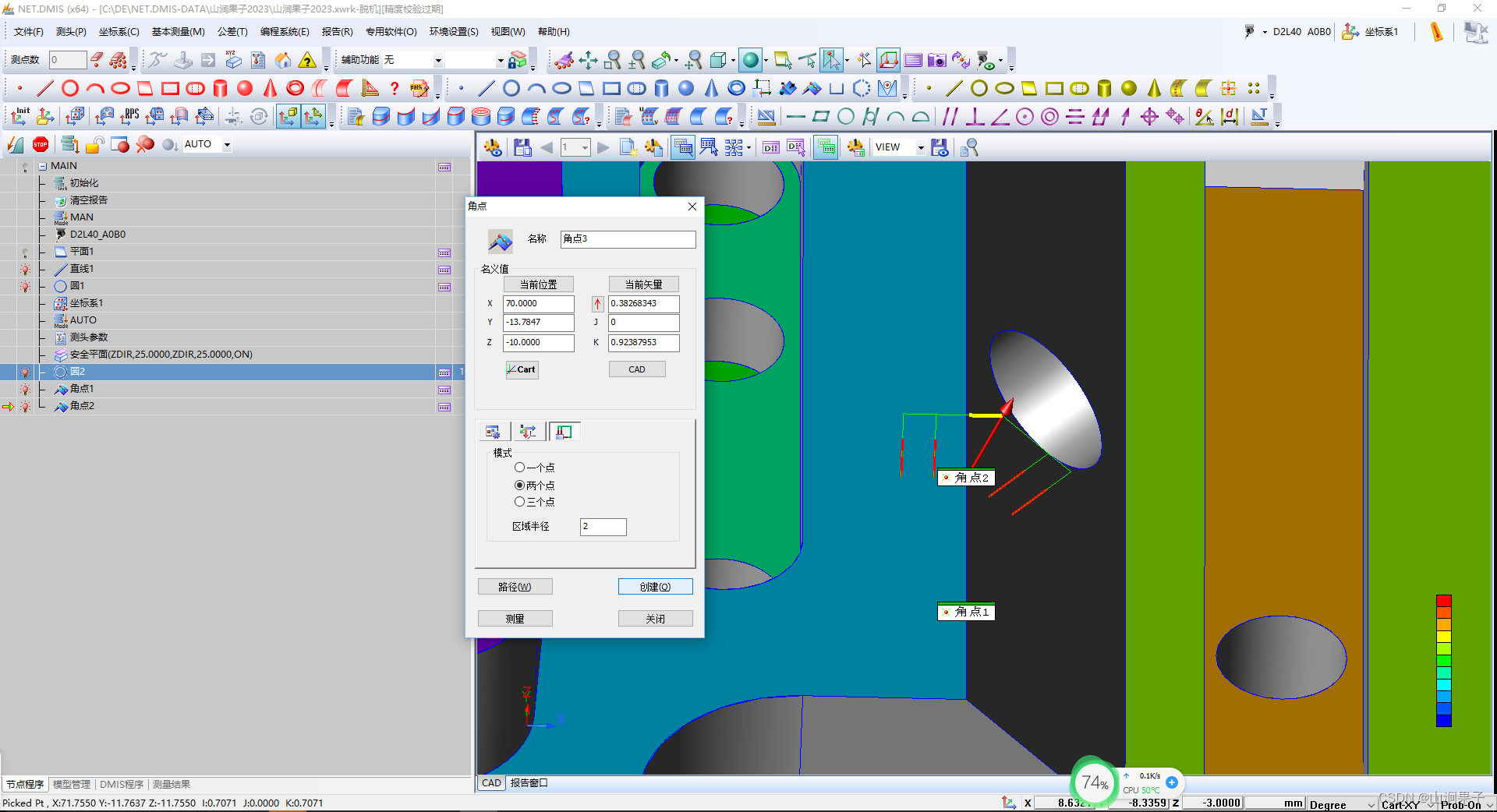

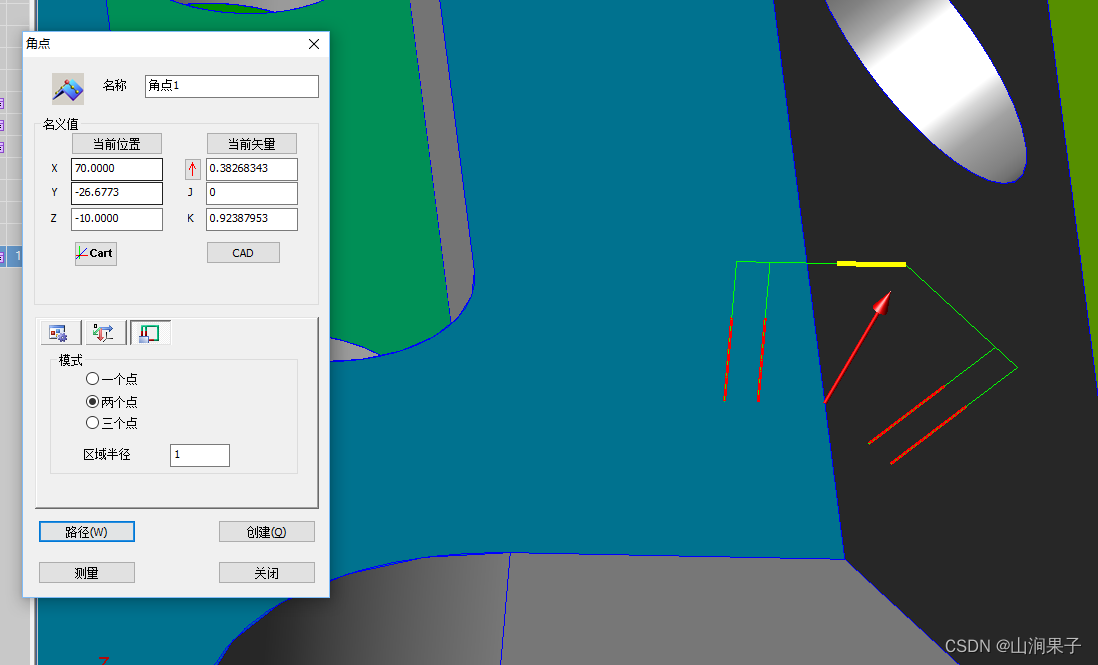

如果样例点为2，则将在垂直于棱矢量的直线上采点。此时，所得到的点为两条线的交点。

F(角点1)=FEAT/POINT,CART,70.0000,-26.6773,-10.0000,0.38268343,0,0.92387953
CALL/EXTERN,DMIS,M(NETDMIS_AUTO_POINTANGLE_1006),AUTOFIGURE,F(角点1),ANGLEPNT,CART,70.0000,-26.6773,-10.0000,$
0.38268343,0,0.92387953,5.0000,2.0000,0,0,1.00000000,0.70710678,0,0.70710678,0,1.00000000,0,3,2.0000,$
XYPLAN
F(角点2)=FEAT/POINT,CART,70.0000,-13.7847,-10.0000,0.38268343,0,0.92387953
CALL/EXTERN,DMIS,M(NETDMIS_AUTO_POINTANGLE_1006),AUTOFIGURE,F(角点2),ANGLEPNT,CART,70.0000,-13.7847,-10.0000,$
0.38268343,0,0.92387953,5.0000,2.0000,0,0,1.00000000,0.70710678,0,0.70710678,0,1.00000000,0,2,2.0000,$
XYPLAN
